Når du trenger presis strømningskontroll i kompakte hydrauliske systemer, tilbyr tilbakeslagsventilsandwichplaten Z2S 10 en pålitelig løsning. Denne pilotstyrte tilbakeslagsventilen fra Bosch Rexroth gir lekkasjefri blokkering i en plassbesparende sandwichplate-design. Z2S 10 betjener mindre til middels store hydrauliske applikasjoner der det er kritisk å opprettholde posisjon og forhindre omvendt strømning.
Z2S 10 bruker de samme grunnleggende designprinsippene som større modeller i Z2S-serien, men størrelse 10-betegnelsen betyr at den passer til CETOP 05-monteringsmønstre i stedet for de større CETOP 07-grensesnittene. Dette mindre fotavtrykket gjør Back Valve Sandwich Plate Z2S 10 ideell for mobilt utstyr, kompakt industrimaskineri og applikasjoner der plassen er svært viktig.
Kjernedesignfunksjoner
Back Valve Sandwich Plate Z2S 10 opererer gjennom en fjærbelastet tallerkenmekanisme kombinert med pilotkontroll. Hydraulikkvæske strømmer fritt fra port A1 til A2 eller B1 til B2 når trykket presser fremover. Ventilelementet løfter seg fra setet, og lar olje passere med minimal motstand. Når strømmen prøver å reversere, tvinger fjæren og reverseringstrykket tallerkenen fast mot setet, og skaper en metall-til-metall-tetning som forhindrer lekkasje.
Det som skiller Z2S 10 fra enkle tilbakeslagsventiler er dens pilotoperasjonsevne. Trykk på pilotport X eller Y åpner hydraulisk ventilen mot blokkeringsretningen. Denne funksjonen tillater kontrollert senking av belastninger eller bevisst omvendt strømning når systemdesignet krever det. Uten pilottrykk opprettholder tilbakeslagsventilsandwichplaten Z2S 10 sin blokkeringsfunksjon på ubestemt tid uten drift eller lekkasje.
Sandwichplatekonfigurasjonen til Z2S 10 måler omtrent 162 mm i lengde og 57 mm i høyden. Ventilen legger til omtrent 25 mm til stabeltykkelsen når den installeres mellom andre hydrauliske komponenter. Fire M8-bolter sikrer hovedfestepunktene, mens to M5-bolter håndterer hjelpeforbindelser. Totalvekten er på ca. 2,8 til 3,2 kilo avhengig av den spesifikke varianten og alternativene.
Bosch Rexroth produserer Z2S 10 ventilhuset av høyverdig støpejern eller stål med korrosjonsbestandig overflatebehandling. Standardversjonen bruker NBR-tetninger egnet for mineralbaserte hydraulikkoljer. Når applikasjonen din krever fosfatestervæsker eller annen syntetisk hydraulikk, kan du spesifisere FKM-tetninger ved å legge til "V"-betegnelsen til delenummeret ditt.
Tekniske spesifikasjoner
Back Valve Sandwich Plate Z2S 10 håndterer maksimalt arbeidstrykk opp til 315 bar, identisk med dens større Z2S 16 motstykke. Denne vurderingen på 31,5 megapascal betyr at Z2S 10 fungerer pålitelig selv i hydrauliske kretser med høyt trykk. Maksimal strømningskapasitet når 80 liter per minutt i fristrømsretningen, noe som passer de fleste små til middels aktuatorer og hydraulikkmotorer.
Sprekketrykkalternativer for Z2S 10 inkluderer 3, 5, 7,5 og 10 bar innstillinger. Dette sprekktrykket bestemmer hvor mye reverstrykk som bygges opp før ventilen setter seg helt. Lavere sprekktrykk gir tettere kontroll med mindre trykkakkumulering, mens høyere innstillinger tåler mer mottrykk før blokkering. Ditt valg avhenger av om applikasjonen din trenger umiddelbar avstengning eller kan tåle noe trykkøkning under lukking.
Driftstemperaturområdet spenner fra -30°C til +80°C med standard NBR-tetninger. FKM tetningsvarianter opererer fra -20°C til +80°C. Disse temperaturgrensene dekker de fleste driftsmiljøer for industrielt og mobilt utstyr. Hydraulikkvæsken bør holde viskositeten mellom 2,8 og 500 kvadratmillimeter per sekund for riktig Z2S 10-drift.
Væskens renslighet påvirker i betydelig grad tilbakeslagsventilen Sandwich Plate Z2S 10 pålitelighet. Bosch Rexroth spesifiserer NAS 1638 klasse 9 eller ISO 4406 20/18/15 som minimumsstandarder for renslighet. Forurenset olje bærer partikler som kan legge seg inn i tetningsflatene, forårsake lekkasje eller hindre riktig ventillukking. Installering av tilstrekkelig filtrering oppstrøms for Z2S 10 beskytter investeringen din og sikrer jevn ytelse.
Pilotarealforholdene i Z2S 10-designen følger tilsvarende proporsjoner som andre Z2S-serieventiler. Forholdet mellom pilotareal og blokkeringsareal skaper mekaniske fordeler slik at relativt lavt pilottrykk kan åpne ventilen mot høyt systemtrykk. Denne designen betyr at du ikke trenger separate høytrykks-pilotforsyninger for å betjene Z2S 10 effektivt.
Vanlige applikasjoner
Mobilt hydraulisk utstyr inkluderer ofte tilbakeslagsventilsandwichplaten Z2S 10. Kompakte gravemaskiner, kompaktlastere og landbruksmaskiner drar nytte av ventilens lille størrelse og pålitelige blokkeringsfunksjon. Når en lasteskuffe holder materialet over hodet, forhindrer Z2S 10 sylinderdrift selv om hydraulikkslanger svikter eller operatøren utilsiktet flytter kontrollspakene til nøytrale posisjoner.
Industrielt presseutstyr bruker Z2S 10 for å opprettholde ramposisjon under formingsoperasjoner. Metallstansepresser, bremsepresser og kompresjonsstøpemaskiner trenger sylindre som holder nøyaktige posisjoner mens formingskrefter påføres. Nulllekkasjekarakteristikken til tilbakeslagsventilsandwichplaten Z2S 10 sikrer dimensjonsnøyaktighet i ferdige deler ved å eliminere enhver sylinderbevegelse under pressesyklusen.
Trebearbeidingsmaskineri inkluderer Z2S 10 for klem- og holdekretser. CNC-fresere, kantbåndere og panelsager bruker hydrauliske klemmer for å sikre arbeidsstykker under kutteoperasjoner. Sandwichplateformatet lar maskinbyggere lage kompakte ventilmanifolder som integrerer flere klemkretser på begrenset plass under arbeidsbord.
Løftebord og sakseløfter stoler på Z2S 10 for sikkerhet for lastholding. Når en løfteplattform støtter arbeidere eller materialer i forhøyede posisjoner, gir tilbakeslagsventilsandwichplaten Z2S 10 overflødig sikkerhet ved å blokkere sylinderportene uavhengig av hovedretningsventilen. Selv om kontrollventiler svikter eller hydraulikkledninger brister, forhindrer Z2S 10 ukontrollert nedstigning.
Plastsprøytestøpemaskiner i det mindre tonnasjeområdet bruker Z2S 10 for formklemmekretser. Ventilen opprettholder presis klemkraft gjennom hele injeksjons- og kjølesyklusen. Sandwichplatemonteringen forenkler manifolddesign fordi ingeniører kan stable flere ventilfunksjoner vertikalt i stedet for å arrangere dem i større horisontale mønstre.
Innkjøp og prissetting
Ekte Bosch Rexroth Back Valve Sandwich Plate Z2S 10-enheter koster vanligvis mellom 180 og 280 amerikanske dollar gjennom autoriserte distributører. Offisielle Rexroth-kanaler gir fullstendig teknisk dokumentasjon, garantidekning og tilgang til applikasjonsteknisk støtte. Leveringstidene er vanligvis en til to uker for standardkonfigurasjoner som holdes på distributørlager.
Spesialiserte hydraulikkleverandører som Airline Hydraulics og [BuyRexroth.com](http://buyrexroth.com/) opprettholder varelager spesielt for det nordamerikanske markedet. Disse distributørene sender ofte innen tre til syv dager og kan tilby pakketilbud når du bestiller flere ventiler eller komplette hydrauliske systemer. Prisene deres faller vanligvis i intervallet 170 til 260 dollar avhengig av mengde og konfigurasjon.
Europeiske kjøpere kan få tilgang til Z2S 10 gjennom lokale Bosch Rexroth-servicesentre og autoriserte distributører over hele Tyskland, Frankrike, Italia og andre markeder. Prissettingen i europeiske markeder ligger på omtrent 160 til 250 euro, med lignende ledetider som nordamerikanske kilder.

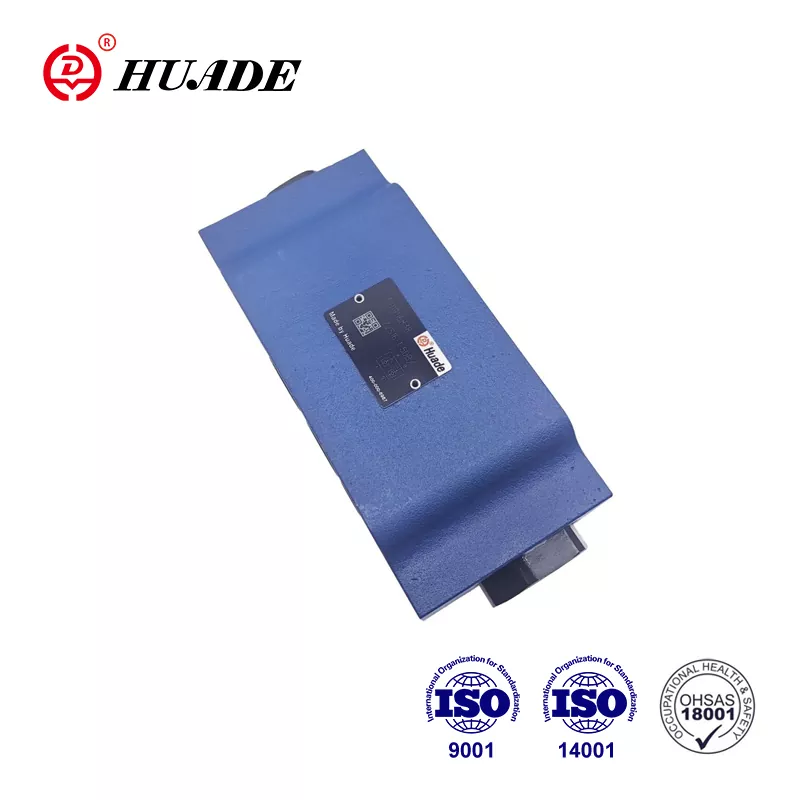

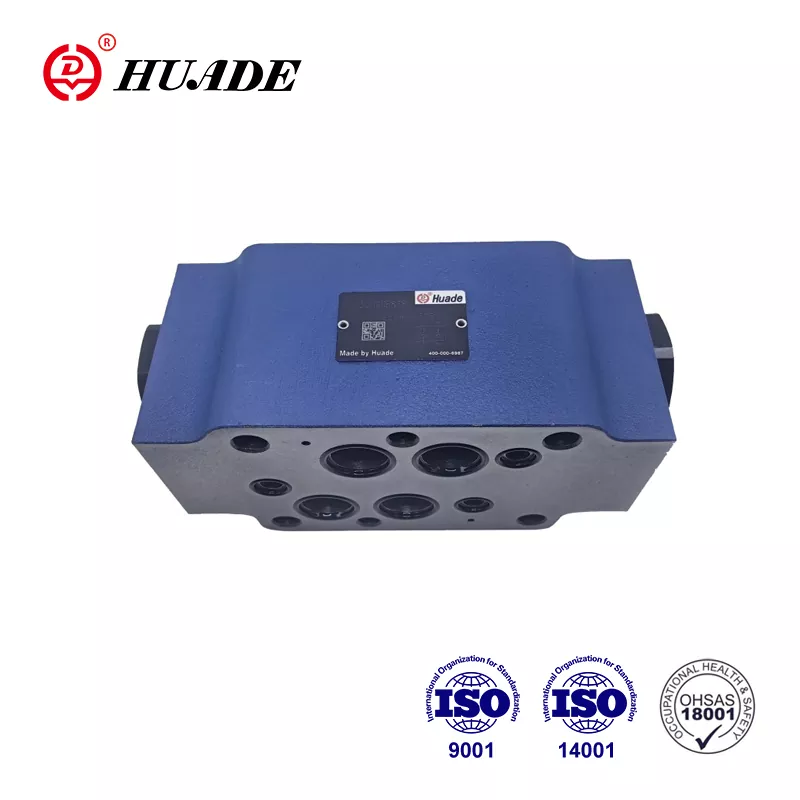

Alternative produsenter produserer kompatible versjoner av Back Valve Sandwich Plate Z2S 10. Den kinesiske produsenten Huade Hydraulic lager HD Z2S 10-serien som opprettholder det samme CETOP 05-monteringsmønsteret og lignende spesifikasjoner. Disse alternativene koster vanligvis 25 til 35 prosent mindre enn ekte Rexroth-produkter, med en pris på rundt 120 til 200 dollar. Avveiningen innebærer redusert teknisk dokumentasjon og mindre omfattende garantistøtte.
Når du bestiller Z2S 10, verifiser det fullstendige delenummeret inkludert seriebetegnelse, sprekktrykkkode og spesifikasjon av tetningsmateriale. Et komplett delenummer kan se ut som Z2S10-1-5X for en 3 bar sprekktrykkventil med NBR-tetninger i den nåværende 5X-serien. Å legge til "/V" spesifiserer FKM-tetninger, mens blokkeringskonfigurasjonen (A, B eller AB) vises tidligere i delenummersekvensen.
Installasjonsretningslinjer
Installering av en tilbakeslagsventilsandwichplate Z2S 10 krever nøye oppmerksomhet ved forberedelse av monteringsoverflaten. Overflaten må oppnå Ra 0,8 maksimal ruhet og opprettholde flathet innenfor 0,01 mm per 100 mm overflatelengde. Disse spesifikasjonene er ikke valgfrie anbefalinger. Grove eller skjeve monteringsflater vil forårsake O-ringlekkasje som kompromitterer hele formålet med å bruke en tilbakeslagsventil med nulllekkasje.
Z2S 10 bruker spesifikke O-ringstørrelser som skiller seg fra større Z2S-modeller. Hovedportene A, B, P og T krever O-ringer som måler 16 mm ytre diameter med 2 mm tverrsnitt. Pilotportene X og Y bruker mindre O-ringer på 8 mm x 1,5 mm. Før installasjon, bekreft at du har riktig O-ringsett fordi bruk av feil størrelse garanterer lekkasje og potensielle forurensningsproblemer.
Dreiemomentspesifikasjoner har stor betydning ved installasjon av sandwichplater. Stram de fire M8-monteringsboltene til 41 Newton-meter i et diagonalt kryssmønster. De to M5-hjelpeboltene krever et dreiemoment på 8,8 Newtonmeter. Undermoment tillater lekkasjer og potensiell ventilforskyvning, mens overmoment kan forvrenge ventilhuset i aluminium eller støpejern. Bruk alltid en kalibrert momentnøkkel i stedet for slagnøkler eller estimering etter følelse.
Plasser tilbakeslagsventilsandwichplaten Z2S 10 slik at lokaliseringspinnene er på linje med hullene i monteringsmanifolden eller underplaten. Disse pluggpinnene forhindrer sideveis bevegelse som kan skjære O-ringer under trykksykluser. Rengjør alle monteringsflater grundig før montering for å fjerne metallspon, smuss eller gammelt tetningsmateriale som kan kompromittere forseglingen.
Etter å ha sikret alle bolter, fyll hydraulikksystemet med ren væske og sykle aktuatorene flere ganger før du påfører full arbeidsbelastning. Denne innkjøringsprosedyren renser innestengt luft og verifiserer at Z2S 10 fungerer som den skal. Overvåk for ekstern lekkasje rundt O-ringtetningene under første gangs bruk. Små lekkasjer som oppstår under første trykksetting indikerer ofte feil boltemoment eller overflateforurensning.
Systemintegrasjonshensyn
Back Valve Sandwich Plate Z2S 10 installeres vanligvis mellom en retningsreguleringsventil og den hydrauliske aktuatoren den styrer. Denne plasseringen lar Z2S 10 blokkere aktuatorporter når retningsventilen beveger seg til nøytral posisjon. Pilotportene kobles til retningsventilens arbeidsporter slik at enhver tilsiktet strømning gjennom retningsventilen også åpner Z2S 10 i riktig retning.
Når du integrerer Z2S 10 i vertikale sylinderapplikasjoner som løftebord eller pressesylinder, vær oppmerksom på pilotportrørlegging. Pilottrykket må overvinne både sprekktrykkfjæren og ethvert systemtrykk som prøver å tvinge ventilen stengt. Utilstrekkelig pilottrykk vil forhindre at ventilen åpner seg, slik at aktuatoren blir låst i posisjon selv når du kommanderer bevegelse.
Tankporttilkoblinger krever spesiell oppmerksomhet med Z2S 10. Y-pilotporten kobles vanligvis til tanken enten direkte eller gjennom retningsventilens tankport. Denne koblingen må nå sant atmosfærisk trykk for at ventilen skal lukkes pålitelig. Ethvert mottrykk i tankledningen kan forhindre fullstendig ventillukking, noe som resulterer i uønsket aktuatordrift.
Vurder trykkfall gjennom tilbakeslagsventilsandwichplaten Z2S 10 når du dimensjonerer hydraulikksystemet. En riktig fungerende Z2S 10 viser mindre enn 3 bar trykktap ved maksimal nominell strømning i fristrømsretningen. Dette trykkfallet reduserer tilgjengelig kraft ved aktuatoren og genererer varme i hydraulikkoljen. Overdimensjonering av Z2S 10 for dine strømningskrav minimerer trykkfall og forbedrer systemets effektivitet.
Flere Z2S 10-ventiler kan stables sammen i sandwichplatekonfigurasjoner for å kontrollere flere aktuatorer fra en kompakt manifold. Denne modulære tilnærmingen forenkler rørlegging og reduserer antallet separate ventilmonteringsplasseringer som trengs. Hvert ekstra ventillag øker imidlertid stabelhøyden og øker antallet O-ringtetninger som krever riktig installasjon.
Vedlikeholdskrav
Back Valve Sandwich Plate Z2S 10 trenger relativt minimalt vedlikehold når den opererer innenfor designspesifikasjonene. Planlegg inspeksjoner hver sjette til tolvte måned avhengig av driftssyklus og driftsmiljø. Under inspeksjoner, sjekk for ekstern oljelekkasje rundt O-ringtetningene og verifiser at aktuatorene holder riktig posisjon når retningsventilene sentreres.
Test pilotoperasjonen ved å kommandere langsom aktuatorbevegelse og bekrefte jevn, konsekvent bevegelse. Rystende eller nølende bevegelser kan indikere at Z2S 10 ikke åpner seg helt på grunn av forurensning eller utilstrekkelig pilottrykk. Mål pilottrykket ved X- og Y-portene under driftsforhold for å bekrefte at det overstiger sprekktrykkspesifikasjonen pluss eventuell friksjon i pilotkretsen.
Bytt ut O-ringtetninger hvert annet til femte år som forebyggende vedlikehold uavhengig av om du observerer lekkasje. NBR og FKM tetningsmaterialer herder gradvis fra termisk syklus og kjemisk eksponering over tid. Herdede tetninger mister evnen til å tilpasse seg mindre overflateuregelmessigheter, noe som til slutt tillater lekkasje. Når du skifter tetninger, inspiser ventilpluggen og seteoverflatene for riper, erosjon eller innebygd forurensning.
Overvåk trykkfallet over tilbakeslagsventilens sandwichplate Z2S 10 under vanlig drift. Økende trykkfall over tid indikerer oppbygging av forurensning i de indre passasjene eller delvis blokkering av tallerkenelementet. Ikke ignorer gradvis økende trykkfall fordi de signaliserer utviklingsproblemer som til slutt vil føre til fullstendig ventilsvikt.
Hvis Z2S 10 ikke løsner når pilottrykket påføres, kontroller først tilstrekkelig pilottrykk ved ventilinnløpet. Blokkerte eller begrensede pilotpassasjer forårsaker ofte utgivelsesfeil. Kontroller at tanktilkoblinger faktisk når atmosfærisk trykk uten begrensninger. Hvis disse kretsene sjekker riktig, men ventilen fortsatt ikke vil løsne, har intern forurensning sannsynligvis satt seg fast i tallerkenmekanismen.
Fullstendig ventilsvikt der rygglekkasje oppstår betyr at tallerkenen eller setet har fått skade. Metallpartikler fra andre steder i systemet kan legges inn i tetningsflatene, og forhindrer tett lukking. Bytt ut hele Z2S 10-ventilen på dette tidspunktet i stedet for å forsøke å reparere på stedet. Den nøyaktige maskineringen som kreves for riktige tetningsflater gjør feltreparasjon upraktisk.
Sammenligning av størrelse 10-alternativer
Parker Hannifin produserer pilotstyrte tilbakeslagsventiler i lignende størrelsesområder som Z2S 10. Parkers CETOP 05 sandwichventiler tilbyr sammenlignbare spesifikasjoner med litt forskjellige interne design. Prisene deres samsvarer vanligvis med Bosch Rexroth-nivåene, så valget ditt avhenger mer av eksisterende systemkomponenter og distributørforhold enn kostnadsbetraktninger.
HYDAC produserer sandwichplate tilbakeslagsventiler som monteres på ISO 4401-05-mønstre som matcher Z2S 10-fotavtrykket. HYDAC legger vekt på korrosjonsmotstand og tilbyr varianter med pre-åpningsfunksjoner som reduserer hydraulisk sjokk under ventiloverganger. Prisene deres er omtrent 10 til 15 prosent høyere enn Check Valve Sandwich Plate Z2S 10, men applikasjoner som er følsomme for trykktopper kan rettferdiggjøre premien.
Huade HD Z2S 10 representerer et direkte erstatningsalternativ produsert i Kina. Huade opprettholder identiske monteringsdimensjoner, portmønstre og trykkklassifiseringer mens de selger til betydelig lavere priser. Mange brukere lykkes med å implementere Huade-ventiler i kostnadssensitive applikasjoner der nedetid har håndterbare konsekvenser. Kritiske sikkerhetssystemer drar imidlertid nytte av Bosch Rexroths etablerte kvalitetshistorikk og omfattende tekniske støtte.
Eaton Vickers produserer tilbakeslagsventiler som er optimert for høyere strømningshastigheter. Hvis applikasjonen din presser grensen på 80 liter per minutt for Z2S 10, bør du vurdere Vickers-alternativer som kan gi bedre flytegenskaper. Monteringsmønstrene deres bruker lignende, men ikke identiske dimensjoner, så kontroller kompatibiliteten før du bestiller.
Sun Hydraulics produserer pilotstyrte tilbakeslagsventiler i patronstil som tilbyr et alternativ til sandwichplatedesign. Selv om det ikke er direkte erstatninger for Z2S 10, kan Sun-kassetter oppnå lignende funksjoner med forskjellige manifolddesign. Dette alternativet gir først og fremst mening for nye systemdesign i stedet for ettermonteringsapplikasjoner.
Serievarianter og delenumre
Bosch Rexroth produserer Back Valve Sandwich Plate Z2S 10 i flere seriebetegnelser. 5X-serien representerer dagens produksjon med NBR-tetninger for mineraloljeapplikasjoner. Tidligere serier som 50 og 60 vises fortsatt i eldre systemer, men nye installasjoner bør spesifisere 5X-komponenter for best mulig tilgjengelighet av deler fremover.
Å legge til "V" til delenummeret spesifiserer FKM-tetninger i stedet for standard NBR. For eksempel bruker Z2S10-1-5X mineraloljetetninger mens Z2S10-1-5X/V bruker FKM-tetninger vurdert for fosfatester eller syntetiske væsker. Denne forskjellen er viktig i applikasjoner som brannsikker hydraulikk eller systemer som bruker miljøvennlige biologisk nedbrytbare oljer.
Blokkeringskonfigurasjonen vises i delenummeret som en bokstavkode. "A" indikerer blokkering bare på port A, "B" blokkerer kun port B, og "AB" blokkerer begge portene. De fleste applikasjoner bruker AB-konfigurasjonen fordi den gir maksimal fleksibilitet for ulike kretsdesign. Enkelportblokkering tjener spesialiserte formål der du trenger å holde på kun den ene siden av en aktuator.
Sprekketrykk vises som en numerisk kode: "1" angir 3 bar, "2" angir 5 bar, "3" betyr 7,5 bar, og "4" angir 10 bar sprekketrykk. Lavere sprekktrykk gir tettere kontroll, men kan tillate mer mottrykk før du setter deg. Høyere sprekktrykk tolererer systemtrykksvingninger bedre, men krever mer pilottrykk for å åpne.
Komplette delenumre som R900409844 eller R900481624 identifiserer spesifikke Z2S 10-konfigurasjoner i Bosch Rexroths bestillingssystem. Bruk alltid disse fullstendige delenumrene når du bestiller erstatninger for å sikre at du mottar nøyaktig riktig ventilspesifikasjon for din applikasjon. Generiske beskrivelser eller ufullstendige delenumre kan resultere i mottak av feil konfigurasjoner.
Feilsøking av vanlige problemer
Når tilbakeslagsventilsandwichplaten Z2S 10 ikke klarer å holde lasten og tillater aktuatordrift, er det flere årsaker som fortjener undersøkelse. Først må du kontrollere at pilotportene ikke mottar utilsiktet trykk som åpner ventilen. Krysskoblede pilotledninger eller lekkende retningsventiler kan påføre nok trykk til å åpne Z2S 10 selv når du forventer at den blokkerer.
Sjekk for forurensning i hydraulikkvæsken ved å ta en oljeprøve og analysere den for antall partikler. Selv fine partikler som er usynlige for inspeksjon med det blotte øye, kan forhindre riktig forsegling. Hvis forurensningsnivåene overstiger ISO 4406 20/18/15 spesifikasjoner, rengjør eller bytt systemfiltre og vurder å legge til finere filtrering oppstrøms for Z2S 10.
Undersøk eksterne lekkasjemønstre nøye. Lekkasjer rundt O-ringsporene indikerer enten skadede tetninger, feil skruemoment eller skjeve monteringsflater. Oljelekkasje fra selve ventilhuset tyder på indre skader som krever fullstendig utskifting av ventilen. Forsøk aldri å reparere interne komponenter i felten fordi presisjonen som kreves overgår typiske verkstedevner.
Hvis Z2S 10 ikke vil utløses når du bruker pilottrykk, mål det faktiske trykket ved pilotportene X og Y under drift. Du trenger trykk som overstiger sprekktrykkspesifikasjonen pluss eventuell friksjon i pilotpassasjer. Utilstrekkelig pilottrykk er den vanligste årsaken til utslippsfeil. Se etter blokkerte pilotledninger, underdimensjonerte pilotpassasjer eller utilstrekkelig trykk fra retningsventilen.
Uvanlig støy fra tilbakeslagsventilsandwichplaten Z2S 10 under drift indikerer vanligvis kavitasjon eller luftinnblanding. Kontroller at tanktilkoblingene holder riktig oljenivå og at sugeledningene ikke tilfører luft. Kavitasjonsskader kan raskt ødelegge ventilsetet og tallerkenflatene, noe som krever fullstendig utskifting.
Fremtidig utvikling
Hydraulisk systemdesign fortsetter å bevege seg mot større overvåkings- og diagnoseevne. Mens den grunnleggende tilbakeslagsventilsandwichplaten Z2S 10 forblir en rent mekanisk komponent, integrerer moderne systemer i økende grad trykksensorer og posisjonstransdusere i ventilmanifolder. Disse sensorene gir tilbakemelding i sanntid om ventildrift og systemhelse uten å kreve modifikasjoner på selve Z2S 10.
Skiftet mot elektrohydrauliske systemer skaper nye applikasjoner for pilotstyrte tilbakeslagsventiler. Elektriske aktuatorer håndterer nøyaktig posisjonering mens hydrauliske kretser gir høy kraft backup, og Z2S 10 sikrer hydrauliske posisjoner under strømbrudd. Dette komplementære forholdet utvider brukstilfellene for kompakte tilbakeslagsventiler i hybridkraftsystemer.
Miljøbestemmelser driver endringer i hydrauliske væskeformuleringer. Biologisk nedbrytbare oljer og lavtoksisitetsalternativer vinner markedsandeler, spesielt på mobilt utstyr og miljøsensitive steder. Fremtidige Z2S 10-spesifikasjoner kan inkludere tetningsmaterialer spesifikt optimalisert for disse nye væsketypene utover gjeldende NBR- og FKM-alternativer.
Miniatyriseringen fortsetter innen mobil hydraulikk ettersom utstyrsprodusenter søker vektreduksjon og forbedret effektivitet. Z2S 10 tjener allerede kompakte applikasjoner godt, men enda mindre varianter kan dukke opp for mikrohydrauliske systemer i robotikk og presisjonsproduksjonsutstyr.
Gjør ditt valg
Å velge tilbakeslagsventilsandwichplate Z2S 10 starter med å beregne dine maksimale strømningskrav. Hvis aktuatorene dine trenger mer enn 80 liter per minutt, passer de større Z2S 16- eller Z2S 22-modellene bedre til din applikasjon. For strømninger under 80 liter per minutt gir Z2S 10 optimal ytelse i en kompakt pakke.
Bestem ditt maksimale driftstrykk neste gang. 315 bar-klassifiseringen til Z2S 10 håndterer de fleste industrielle og mobile utstyrsapplikasjoner. Hvis systemet ditt fungerer under 150 bar, er du godt innenfor ventilens kapasitet. Systemer som nærmer seg eller overstiger 250 bar krever nøye oppmerksomhet til alle systemkomponenter, inkludert riktig filtrering og vedlikehold av tetninger.
Vurder begrensningene dine for monteringsplass nøye. Z2S 10 sandwich-platen legger til 25 mm til stabelhøyden, og den totale konvolutten måler 162 mm x 57 mm. Kontroller at manifolden eller ventilmonteringsområdet har disse dimensjonene med tilstrekkelig klaring for hydrauliske tilkoblinger og vedlikeholdstilgang.
Væskekompatibilitet bestemmer valg av tetningsmateriale. Standard NBR-tetninger fungerer pålitelig med petroleumsbaserte hydraulikkoljer som utgjør flertallet av industrielle og mobile applikasjoner. Fosfatestervæsker, syntetisk hydraulikk eller biologisk nedbrytbare oljer krever FKM-tetninger spesifisert ved å legge til V-betegnelsen i delenummeret ditt.
Budsjetthensyn påvirker om du velger ekte Bosch Rexroth-komponenter eller kompatible alternativer. Kritiske sikkerhetsapplikasjoner der ventilfeil kan forårsake personskade eller betydelig skade på eiendom rettferdiggjør premien for originalt utstyr. Mindre krevende applikasjoner kan godta kostnadsoptimaliserte alternativer fra produsenter som Huade uten å gå på akkord med akseptabel pålitelighet.
Back Valve Sandwich Plate Z2S 10 leverer bevist ytelse i kompakte hydrauliske applikasjoner. Kombinasjonen av pålitelig blokkering, pilotbetjent utløser og plassbesparende sandwichplate-format gjør den egnet for mobilt utstyr, industrimaskiner og spesialiserte produksjonssystemer. Å forstå spesifikasjonene, installasjonskravene og vedlikeholdsbehovene hjelper deg å bruke denne ventilen effektivt i dine hydrauliske kretser.
