Innen industriell automatisering er hydrauliske og pneumatiske systemer som blodkarene og luftveiene i menneskekroppen, ogRetningskontrollventiler en presisjonsbryter som styrer strømningsretningen til disse "livslinjene". Enten det er bevegelsen av bøtta til en gravemaskin eller flipping av robotarmen på den automatiserte produksjonslinjen, er denne tilsynelatende enkle, men avgjørende komponenten uunnværlig.
1.

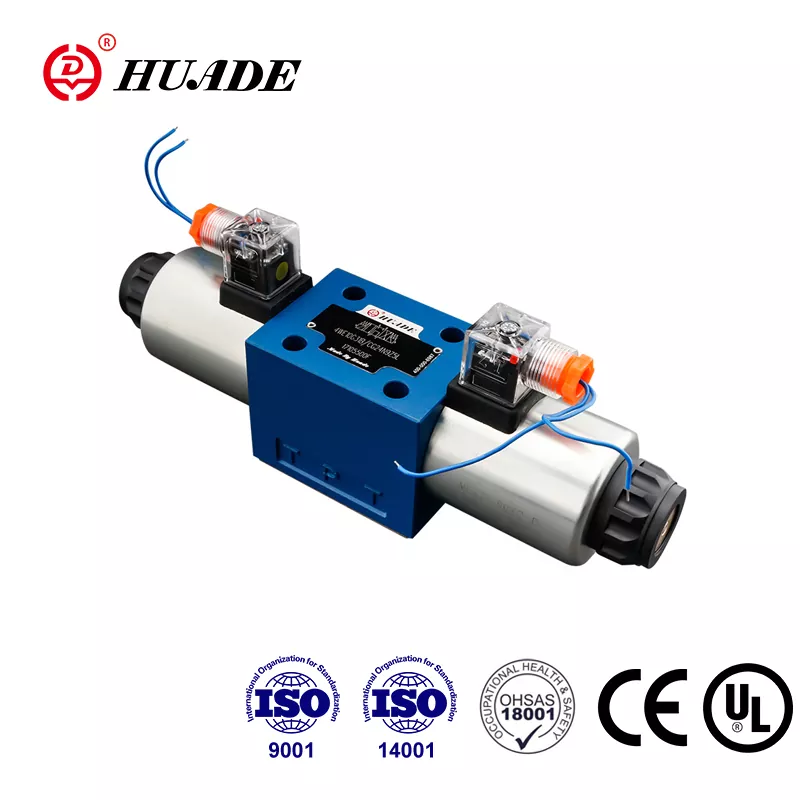

Den engelske forkortelsen avRetningskontrollventilDCV, kjent som "reverseringsventilen" i verden, er kjerneoppgaven å rette strømningsveien til olje eller gass som en trafikkpolitimann ved å endre ventilkjernenes plassering. For eksempel, når elektromagneten er energisk, vil ventilkjernen gli til venstre med en "klang" -lyd, og den hydrauliske oljen vil gå rett fra port A til port B; Etter at strømmen er av, vil ventilkjernen tilbakestilles, og oljekretsen vil bytte retning umiddelbart. Denne designen gjør at aktuatoren fleksibelt kan kombinere forskjellige handlinger som LEGO -blokker.
2. Hydraulisk vs pneumatisk: samme familie, forskjellige skjebner
Selv om begge kontrollerer retningen på væske, hydrauliske ventiler og pneumatiske ventiler er som tunge lastebiler og sportsbiler - må førstnevnte tåle høyt trykk (vanligvis 21MPa), og ventilkjernen må være laget av stål for å være hardcore nok; Sistnevnte har et arbeidstrykk på bare rundt 0,6MPa, og aluminiumslegeringsventilkroppen kan enkelt håndtere det. Jeg husker at under det siste verkstedet installerte arbeideren feilaktig den pneumatiske ventilen i det hydrauliske systemet, og ventilkjernen ble direkte deformert av høytrykksoljen. Scenen var sammenlignbar med eksplosjonen av en popcornmaskin.
3. Nøytral funksjon: Skjult "Trap"
Feil valg av den nøytrale funksjonen til treposisjonens reverserventil kan gjøre utstyret til en "tegning" -scene på få minutter. For eksempel, hvis injeksjonsstøpemaskinen som må opprettholde trykket er valgt med O-type nøytral stilling (helt lukket), vil en svak slitasje av ventilkjernen føre til at formtrykket lekker; og nøytral posisjon av Y-typen (lossing) vil føre til at systemtrykket stuper. I fjor er et maskinverktøy i fabrikken vår ofte skremt på grunn av dette. Senere ble det oppdaget at kjøpstegningen feilmerkte nøytral posisjon av H-typen som Y-typen. Denne gropen fikk vedlikeholdsarbeideren til å endre tegningen over natten.
4. "Flip" og "Redning" i faktisk kamp
Magnetventil Stuck: Dusty Environment kan føre til at ventilkjernen blir sittende fast. På dette tidspunktet, ikke skynder deg å bytte ut den nye ventilen. Bruk et rengjøringsmiddel for å skylle ventillegemet først, som ofte kan spare tusenvis av yuan.
Forseglingsringing: gummiforseglingsringer herder i et halvt år under høye temperaturforhold, og levetiden dobles ved å bytte til fluorubber.
Hydraulisk sjokk: "Vannhammereffekten" forårsaket av plutselig reversering kan sprekke rørledningen, og å legge til en akkumulator kan løse den forsiktig.
5. Fremtidig trend: Intelligente veikryss
Nå er det intelligente ventiler som kan selvdiagnostisere feil, overvåke strømning og trykk i sanntid gjennom innebygde sensorer, og til og med forutsi ventilkjernets slitasje. Kostnadene er imidlertid fremdeles for høye på dette stadiet, og vår lille fabrikk har ikke råd til det foreløpig, men det anslås at den vil bli standard innen fem år.
Konklusjon
Retningskontrollventiler er som "trafikklys" for industrielt utstyr. Når du velger, kan du ikke bare se på prisen, men du må kombinere "veiforholdene" som systemtrykk, responshastighet og omgivelsestemperatur. Neste gang du ser den hydrauliske sylinderen grasiøst trekke seg tilbake, ikke glem "trafikkkommandanten" som lydløst regisserer bak den.
