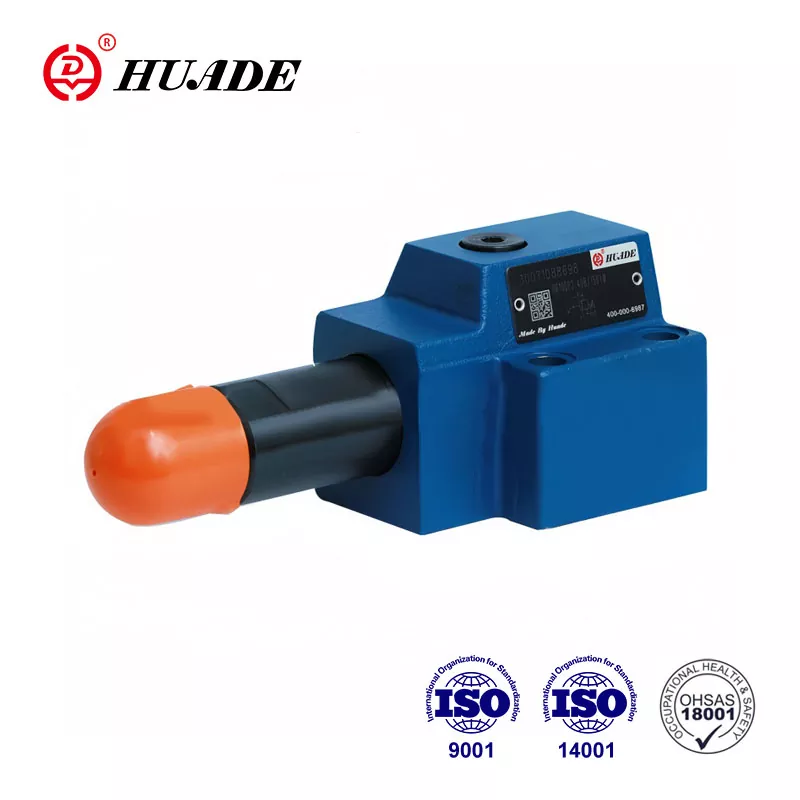

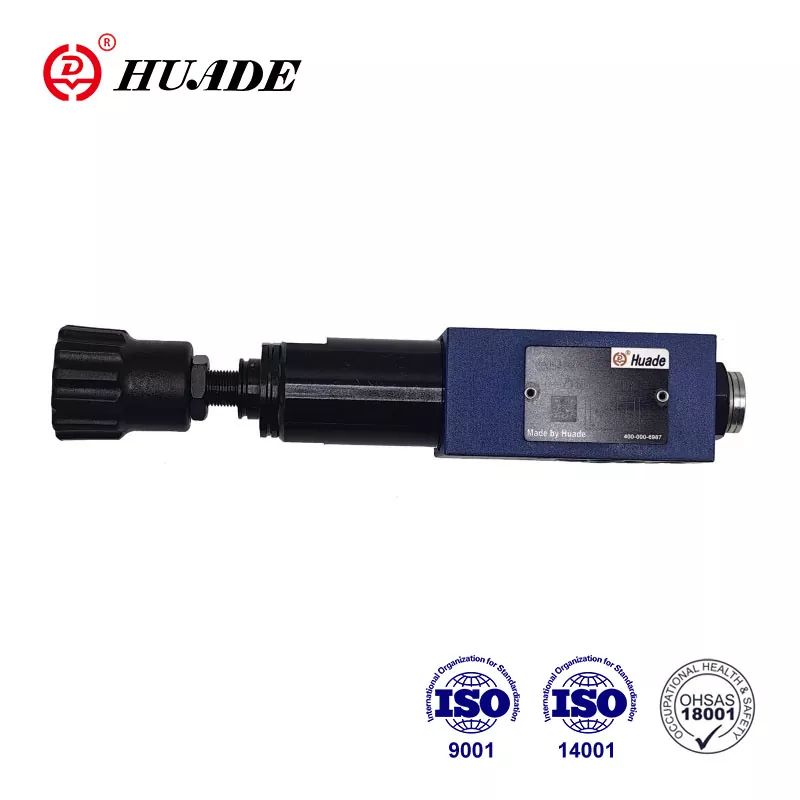

Type DR 10 DP er en trykkreduserende ventil som brukes til å kontrollere trykket. At Huade® trykkventiler kan erstatte de samme seriens produkter som tilbys av Rexroth, skyldes hovedsakelig det langsiktige samarbeidet med Rexroth. Sammenlignet med andre lignende merker, er Huade® -produkter mer avanserte innen teknologi og mer holdbare. Prisene på disse trykkreduserende ventilene er relativt billige. Fabrikken er en nasjonal nøkkelbedrift og har et høyt rykte i Kina.
|
Maks. Operasjonspress (Port P) (MPA) |
opp til 31,5 |
|
Maks. Sekundærtrykk (port a) (MPA) |
opp til 2,5; opp til 7.5; opp til 15,0; opp til 21,0; opp til 31.5 |
|
Maks. Back Pressure (Ports T (Y)) (MPA) |
opptil 16 |
|
Max.Flow (l/min) |
opptil 80 |
|
Trykkvæske mineralolje |
Mineralolje (for NBR -tetning) eller fosfatester (for FPM -tetning) |
|
Viskositetsområde (mm ²/s) |
10 ~ 800 |
|
Trykkvæskemperaturområde (℃) |
-30 til +80 |
|
Grad av forurensning (UM) |
Maksimal tillatt grad av forurensning av væsken er til NAS 1638 klasse 9. |
|
Vekt (kg) |
ca.3 |
Funksjoner:
▶ For montering av underplate
▶ 4 Trykkområder
▶ 4 Innstilling av elementer
. Roterende knott
. Hex. Hodehylse med beskyttelseshette
. Låsbar roterende knott med skala
. Roterende knott med skala
▶ med trykkmålerporten
▶ Valgfri ikke -returventil
▶ Portingmønster til DIN 24 340, Form D, ISO 5781 og Cetop - RP 121H
Søknad:
Trykkreduserende ventiltype DR 6 DP brukes til å redusere systemtrykket.
Ventiltypen DR 10 DP er en direkte betjent ventil med 3 -veis design, med en trykkavlastningsfunksjon på den reduserte trykksiden.
Trykkinnstilling er ved hjelp av trykkinnstillingselementet (1).
I ro er ventilen normalt åpen, og væske kan strømme uhindret fra port B til port A. Trykk i port A er også til stede på enden av spolen (2), via kontrolllinje (4), og motarbeidet kompresjonsfjæren (3). Når trykket i port A når trykknivået satt på våren (3), flytter spole (2) til kontrollposisjonen og holder trykket i havnen en konstant.
Væske for å kontrollere ventilen er hentet fra port A via kontrollboring.
Hvis trykket i havn A stiger ytterligere på grunn av ytre krefter, flyttes spolen (2) ytterligere mot kompresjonsfjæren (3).
Dette fører til at en strømningssti åpnes over kontrolllandet (5) i kontrollspolen (2) til tank (port y). Tilstrekkelig væske strømmer deretter til tank for å forhindre ytterligere trykkøkning.
Fjærkammeret (6) dreneres til tank eksternt via port Y.
En valgfri ikke -returventil (7) er tilgjengelig for å tillate fri flyt fra port A til port B.
En trykkmålerforbindelse (8), tillater det sekundære trykket å bli overvåket.
Struktur av DR10DP 1- 40B
Symboler på DR10 DP
