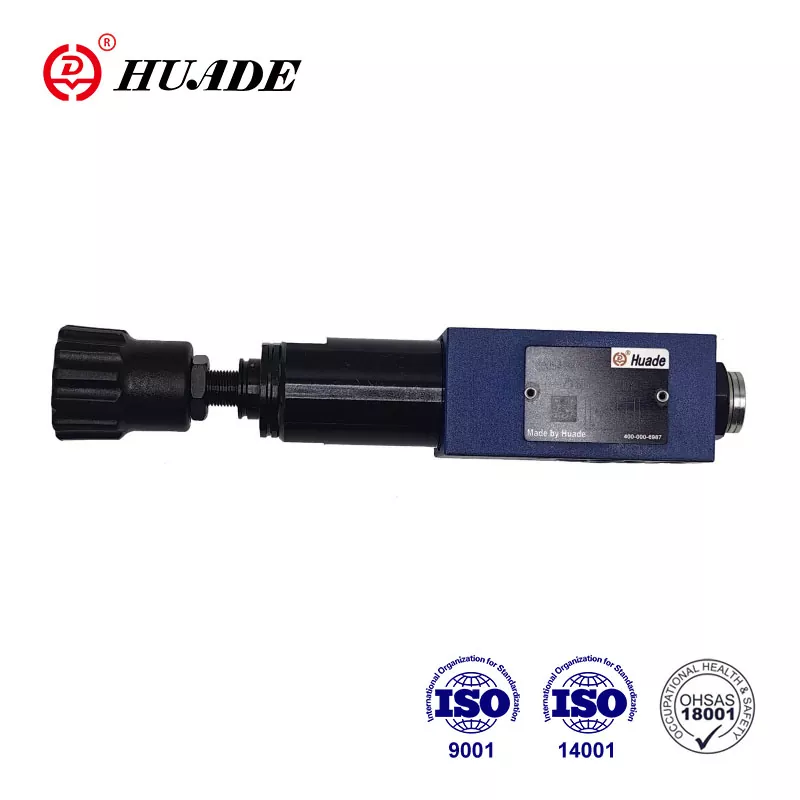

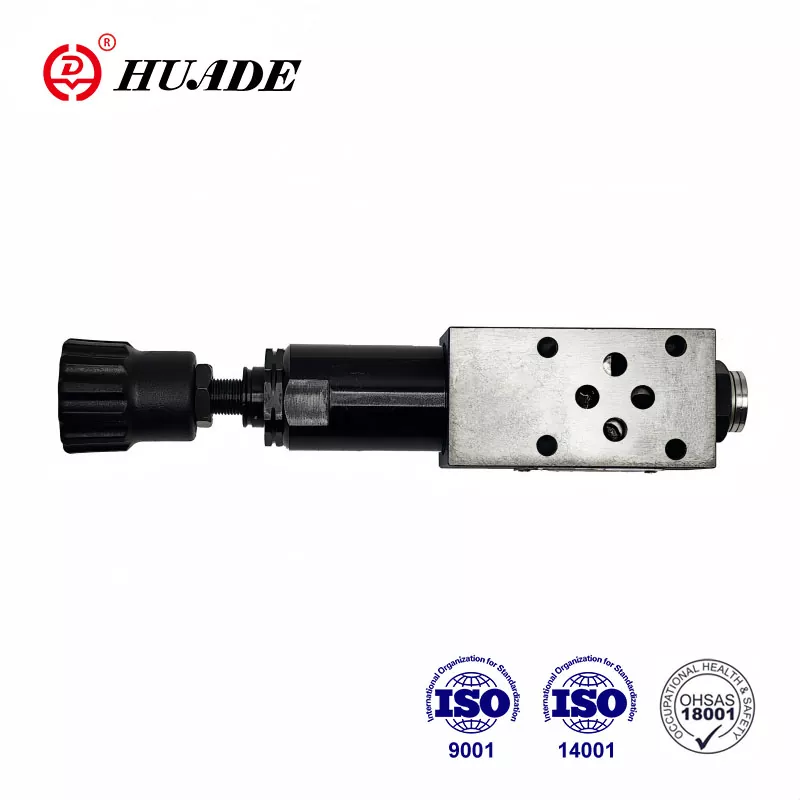

HUADE® trykkreduserende ventiler har alltid kommet opp til de internasjonale standardene. Huade Hydraulic utnytter rikelig med innenlandske ressurser for å kontrollere kostnadene for å tilby hydrauliske produkter til en fornuftig pris. Trykkreduserende ventil ZDR 6 dp0 kan brukes til å redusere trykket på hydrauliske systemer.
|
Trykkvæske |
Mineralolje (for NBR -tetning) eller fosfatester (for FPM -tetning) |
|
Trykkvæskemperaturområde (℃) |
-30 til +80 |
|
Viskositetsområde (mm ²/s) |
10 ~ 800 |
|
Grad av væskeforurensning |
Anbefaler et filter med en minimum retensjonshastighet på β10> 75 |
|
Maks. Operasjonspressport P (MPA) |
opp til 30 |
|
Sekundærtrykk (utgang) (MPA) |
opptil 4 |
|
Baktrykksporter T (Y) (MPA) |
opptil 16 |
|
Max.Flow (l/min) |
opp til 7 |
Funksjoner:
▶ Sandwich Plate Design
Søknad:
Ventiltype ZDR 6 DPO brukes til å redusere systemtrykket.

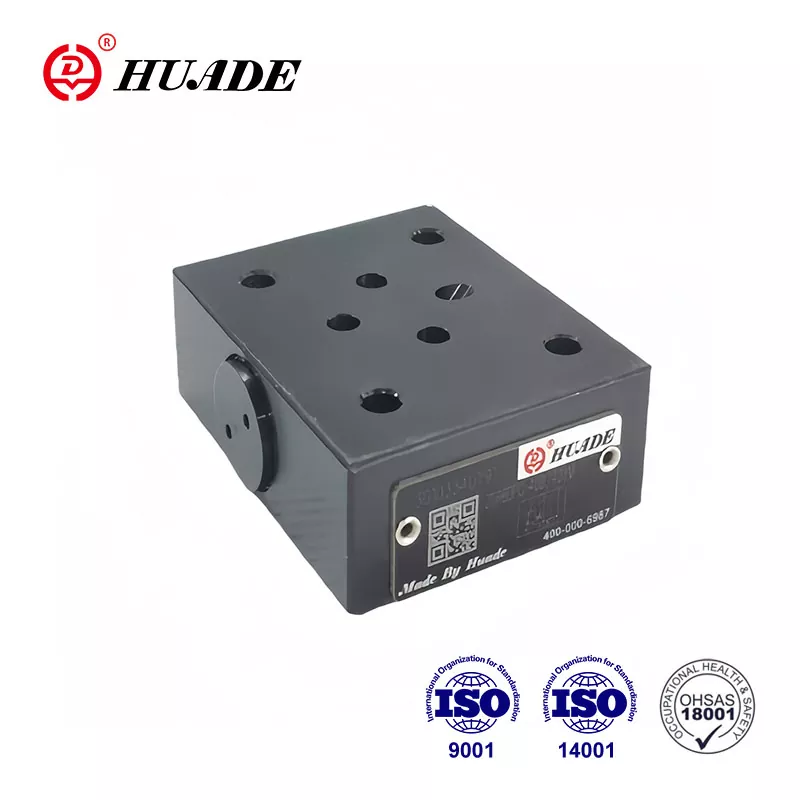

Trykkreduserende ventiler Type ZDR 6 DPO ... 40B/40YM er trykkreduserende ventiler for sandwichplateutforming. I utgangspunktet består ventilen av hus (1), kontrollspolen (2), en kompresjonsfjærsete (3) og en kompresjonsfjær (4).
I ro er ventilen normalt åpen, og væske kan strømme uhindret fra port P til port P1. Trykket i port P1 er samtidig til stede ved spoleområdet motsatt av kompresjonsfjæren (4). Når trykket i port P1 overstiger trykknivået satt ved
Kompresjonsfjær (4) Kontrollspolen (2) beveger seg inn i kontrollposisjonen mot kompresjonsfjæren (4) og holder det innstilte trykket i port P1 konstant.
Hvis trykket i port P1 stiger ytterligere på grunn av ytre krefter, flyttes kontrollspolen (2) ytterligere mot kompresjonsfjæren (4).
Tilstrekkelig væske strømmer deretter til tank for å forhindre ytterligere trykkøkning. Fjærkammeret dreneres alltid til tank eksternt via boring til port t (y).
Struktur av ZDR 6 dpo ...- 40b
Symboler på ZDR 6 dpo ...- 40b
