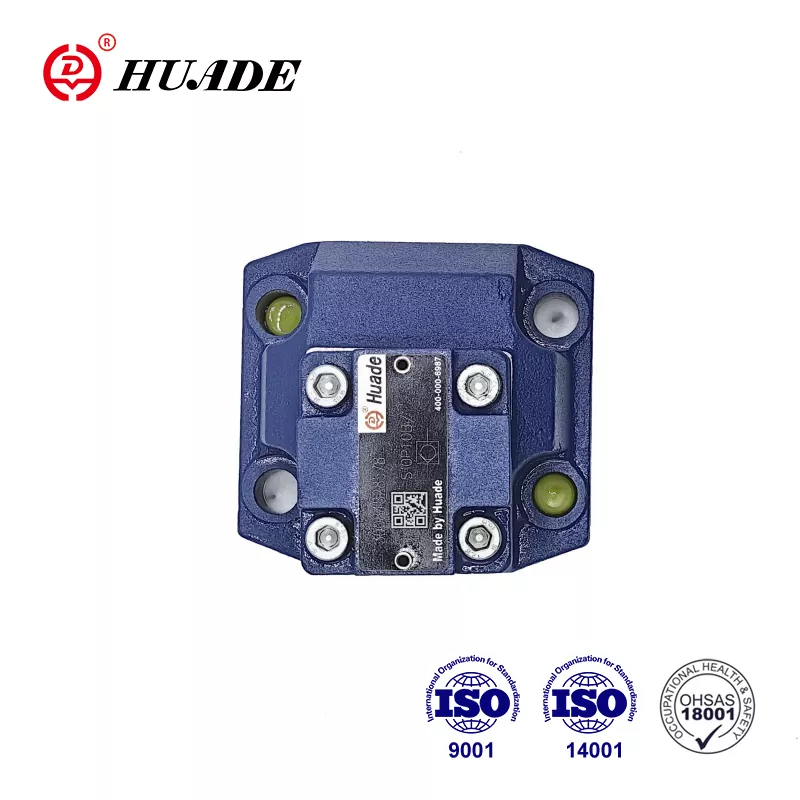

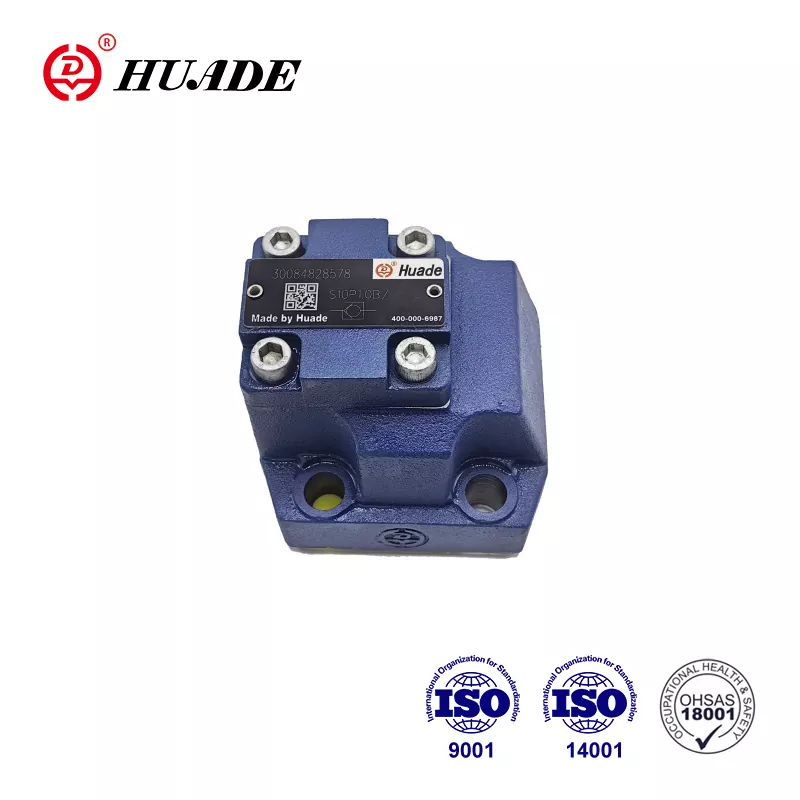

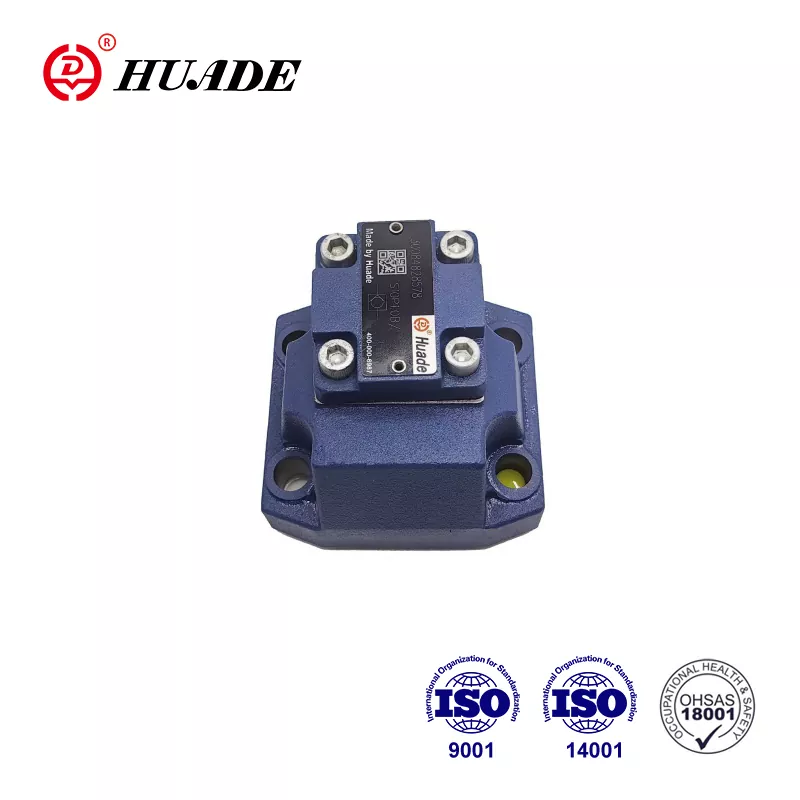

Tilbakeslagsventil S10P

Som Kinas ledende produsent av hydraulisk transmisjon og kontrollteknologi, kan Huade® høykvalitets tilbakeslagsventil S10P fullstendig erstatte hydrauliske produkter under Rexroth Brand. Denne tilbakeslagsventilen S10P er allment anvendelig for ulike typer hydrauliske enheter. Det er 3 størrelser (størrelse 10, størrelse 20, størrelse 30) av tilbakeslagsventil S for underplatemontering, som kan brukes i industrimiljøer med høyt trykk. Fabrikken har bestått ISO9001, ISO14001 og ISO45001. Huade la stor vekt på kvaliteten. Den har et godt inspeksjonssystem for å sikre at hvert produkt har stabil ytelse. Huade ® er et velkjent nasjonalt merke i Kina.

Produktparameter for tilbakeslagsventil S10P

Produktfunksjon og bruk av tilbakeslagsventilen S10P

Funksjoner:

▶ For underplatemontering

▶ Lekkasjefri lukking i én retning

▶ Diverse sprekktrykk, valgfritt

Søknad:

For industrielle bruksområder: Tilbakeslagsventilen S10P brukes hovedsakelig ved utløpet av pumpen som mottrykksventil og omløpsventil.

Produksjonsdetaljer for tilbakeslagsventilen S10P

Denne tilbakeslagsventilen S10P har til oppgave å fortrinnsvis lukke en strømningslekkasje fri i én retning og tillate fri strømning i motsatt retning. Slaget til tallerkenventilen, som styres på utvendig diameter, er begrenset av en mekanisk stopp. Den innebygde trykkfjæren støtter lukkebevegelsen. Videre holder kompresjonsfjæren tallerkenen i lukket posisjon selv når det ikke er noen strømning gjennom ventilen.

Symbol

Strukturdiagram

Montering av underplate
