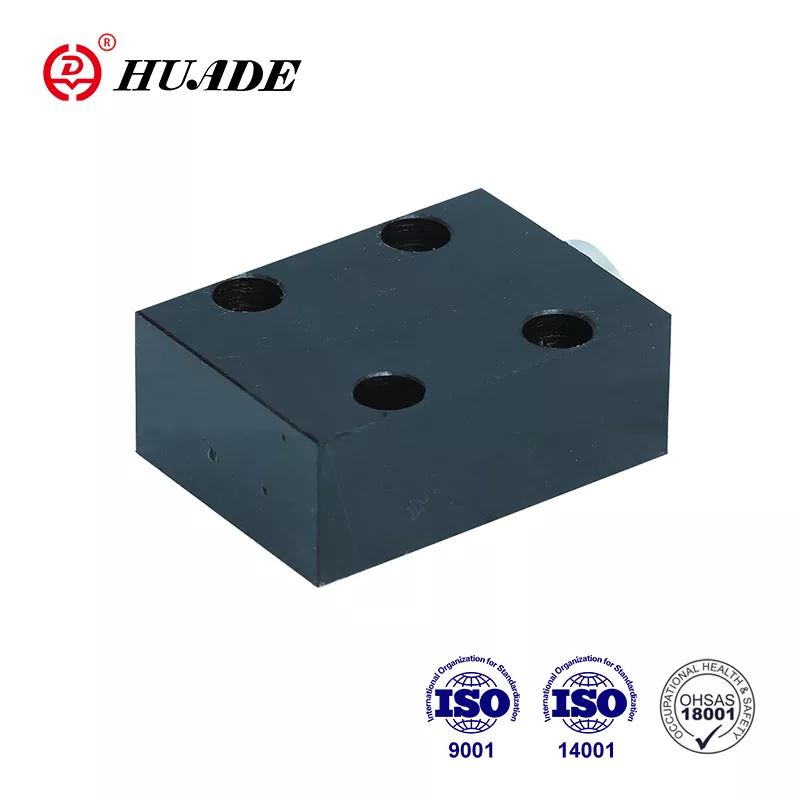

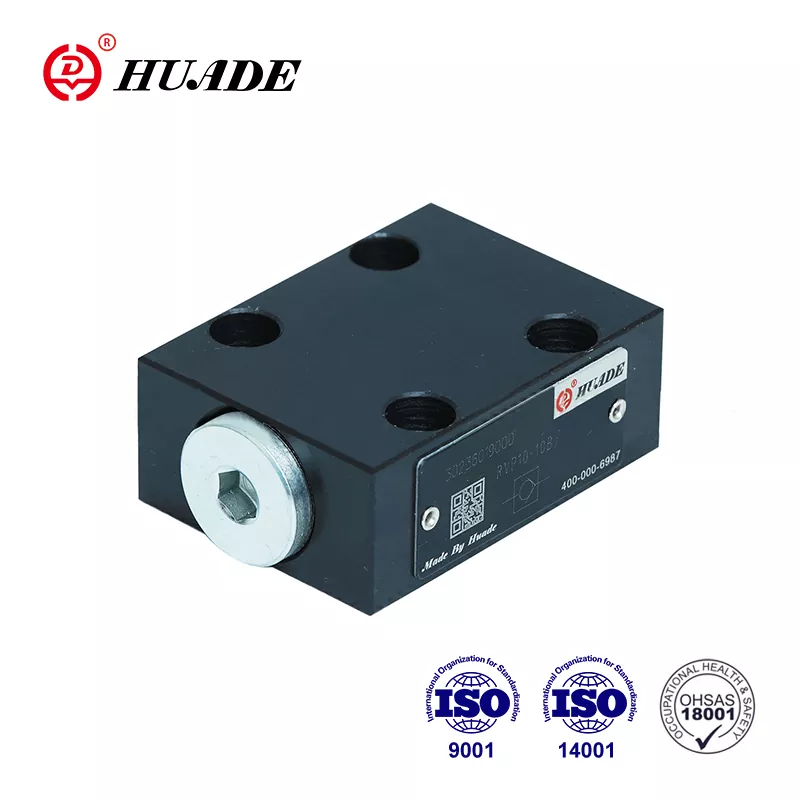

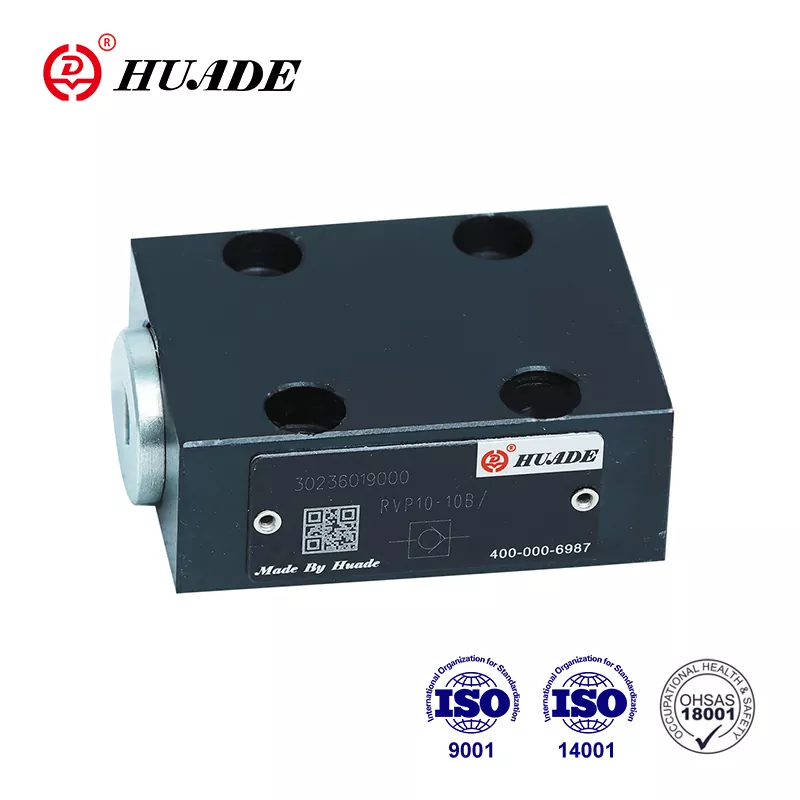

Tilbakeslagsventil RVP 8

Som Kinas ledende produsent av hydraulisk transmisjon og kontrollteknologi, kan Huade® toppkvalitets tilbakeslagsventil RVP 8 fullstendig erstatte RVP 8-serien som tilbys av Rexroth. Prisen er rimeligere. Fabrikken har bestått ISO9001, ISO14001 og OH SAS18001. Huade® hydrauliske tilbakeslagsventiler har overlegen ytelse og er allerede populære blant kinesiske forbrukere. Huade® hydrauliske ventiler er mye brukt i ingeniør- og anleggsmaskiner, metallurgi, maskinverktøy osv. Alle produkter vil gjennomgå strenge tester før de forlater fabrikken. Vi garanterer kvaliteten på hver tilbakeslagsventil i ett år. I garantiperioden er det gratis å reparere.

Produktparameter for tilbakeslagsventil RVP 8

Produktfunksjon og bruk av tilbakeslagsventilen RVP 8

Funksjoner:

▶ Tilkobling av underplate

▶ Lekkasjefri lukking i én retning

Søknad:

Tilbakeslagsventilen RVP 8 brukes hovedsakelig ved utløpet av pumpen som mottrykksventil og omløpsventil.

Produksjonsdetaljer for tilbakeslagsventilen RVP 8

Tilbakeslagsventilen RVP 8 har til oppgave å fortrinnsvis lukke en strømningslekkasje fri i én retning og tillate fri strømning i motsatt retning. Den består i hovedsak av huset (1), tallerken (2) trykkfjær (3), og fjærsete(4). Slaget til tallerkenventilen (2), som styres på sin

utvendig diameter, begrenses av en mekanisk stopp. Den innebygde trykkfjæren (3) støtter lukkebevegelsen. Videre holder trykkfjæren (3) tallerkenen (2) i lukket posisjon selv når det ikke er strømning gjennom ventilen.

Symbol

Strukturdiagram

①Hus  ②Poppet  ③Spring  ④Fjærsete

Varsel om tilbakeslagsventil RVP 8

1. Væsken må filtreres. Minimum filterfinhet er 20 ㎛.

2. Tanken må tettes og et luftfilter må installeres på luftinngangen

3. Produkter uten underplate når de forlater fabrikken, hvis du trenger dem, vennligst bestill spesielt.

4. Ventilfesteskruer må ha høy intensitet (klasse 10.9). Vennligst velg og bruk dem i henhold til parameteren som er oppført i eksempelboken

5. Ruhet på overflaten knyttet til ventilen kreves til 0,8/

6. Overflatefinish på paringsstykket kreves til 0,01/100 mm.
