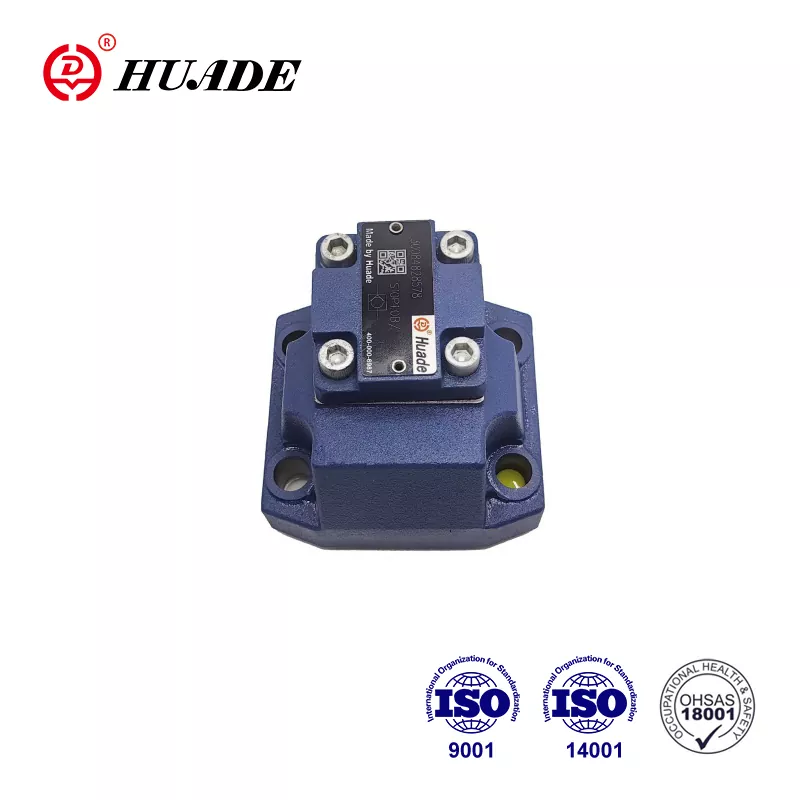

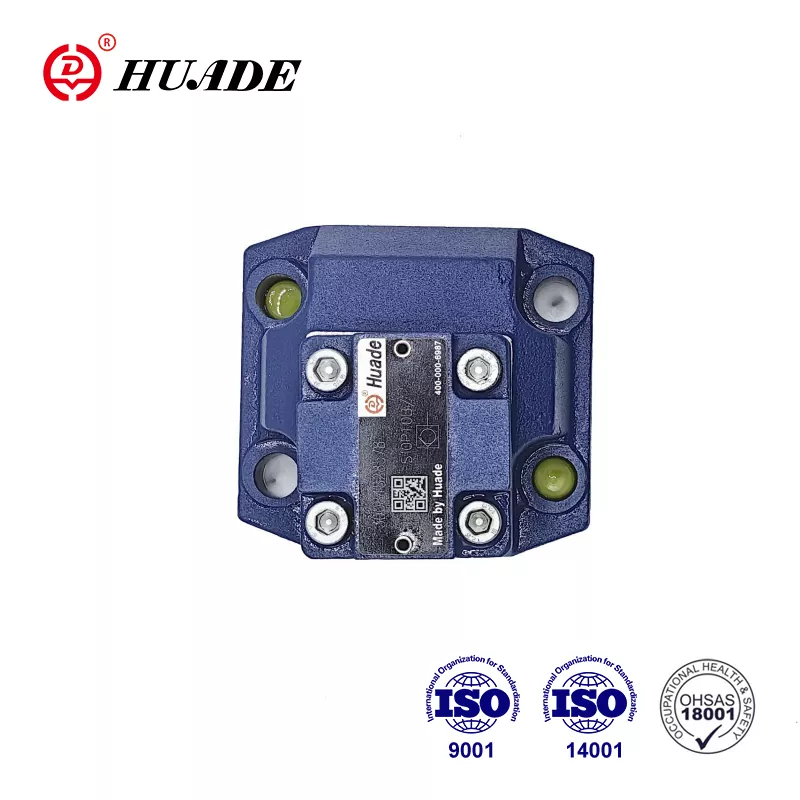

Sjekk ventil S30p

Huade® Toppkvalitetssjekkventil S30p kan erstatte den samme serien som tilbys helt av Rexroth på grunn av to ganger samarbeid med Rexroth. Prisen på denne sjekkventilen er rimeligere. Fabrikken har bestått ISO9001, ISO14001 og ISO45001. Produkter av sjekkventil S30p er pakket i standardkartonger for å forhindre kollisjon. Huade® Check Valve S30p har alltid kommet opp til de internasjonale standardene. Huade® retningsventiler er mye brukt i ingeniør- og konstruksjonsmaskiner, metallurgi, maskinverktøy, miljøvern, skipsbygging, romfart, jernbanetransport, petroleum og petrokjemisk, militær industri og andre felt. Det er et velkjent nasjonalt merke i Kina.

Produktparameter for sjekkventilen S30p

Produktfunksjon og påføring av sjekkventilen S30p

Funksjoner:

▶ For monteringstilkobling av underplate

▶ Lekkasjefri lukking i en retning

▶ Ulike sprekkertrykk, valgfritt

Søknad:

Kontrollventilen S30p brukes hovedsakelig ved uttaket av pumpen som en baktrykksventil og bypass -ventil.

Produksjonsdetaljer for sjekkventilen S30p

Denne sjekkventilen S30p er montering av underplateforbindelse, som kan brukes i forskjellige industrielle miljø. Den har oppgaven med å helst lukke en strømningslekkasjefri i en retning og tillate fri flyt i motsatt retning. Poppetens hjerneslag, som veiledes på sin utvendige diameter, er begrenset av et mekanisk stopp. Den innebygde kompresjonsfjæren støtter avslutningsbevegelsen. Videre holder kompresjonsfjæren poppet i lukket stilling selv når det ikke er noen strømning gjennom ventilen.

Symbol

Strukturdiagram

Underplate -montering
