Når du arbeider med hydrauliske systemer, kan valg av riktig retningsreguleringsventil utgjøre hele forskjellen i utstyrets ytelse og pålitelighet. Rexroth 4WE 6 Y retningsreguleringsventilen har fått sitt rykte som en pålitelig komponent i industriell hydraulikk, og å forstå hva som gjør den spesiell kan hjelpe deg med å avgjøre om den er det riktige valget for din applikasjon.
Hva er en retningsreguleringsventil?
Før du dykker ned i detaljene til 4WE 6 Y-modellen, hjelper det å forstå hva retningsreguleringsventiler gjør. Disse ventilene er grunnleggende komponenter i hydrauliske systemer som kontrollerer hvor hydraulisk væske strømmer. Ved å endre banen til væsken, bestemmer de hvilken retning en sylinder beveger seg eller om en motor dreier på en eller annen måte. Tenk på dem som trafikkledere for hydraulikkvæske, som leder den dit den skal.
Rexroth 4WE 6 Y retningsreguleringsventilen faller inn i kategorien magnetventiler, noe som betyr at den bruker elektriske signaler for å bytte ventilens posisjon. Denne elektriske styringen gjør det enkelt å integrere i automatiserte systemer der presis timing er viktig.

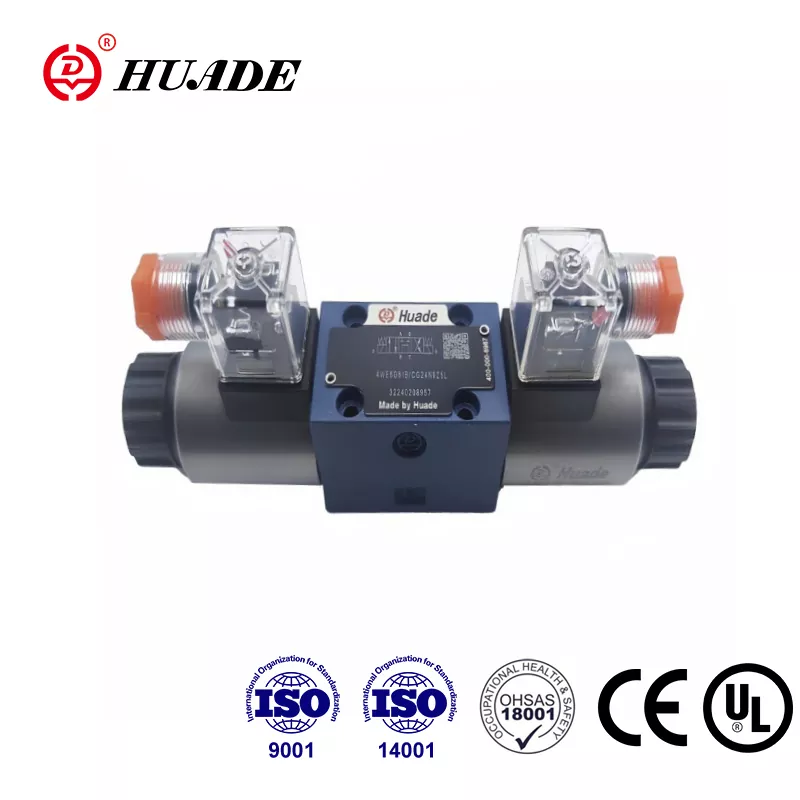

Grunnleggende om 4WE 6 Y Design
4WE 6 Y er bygget etter NG 6-størrelsesstandarden, som er en av de vanligste størrelsene innen industriell hydraulikk. Denne størrelsen er også kjent som CETOP 3 eller ISO 4401-03 i forskjellige deler av verden. Hva dette betyr for deg er at ventilen vil passe standard monteringsmønstre, noe som gjør installasjonen enkel og enkel utskifting om nødvendig på veien.
Ventilen fungerer som en 4-veis, 2-posisjonsventil. Enkelt sagt har den fire porter for tilkobling av hydrauliske linjer, og den kan bytte mellom to forskjellige strømningskonfigurasjoner. "Y" i navnet refererer til den spesifikke spoledesignen inne i ventilen, som bestemmer nøyaktig hvordan væsken strømmer i hver posisjon.
Et bemerkelsesverdig trekk ved 4WE 6 Y retningsreguleringsventilen er dens direktevirkende design. I motsetning til pilotstyrte ventiler som trenger et lite kontrollsignal for å flytte en større hovedventil, beveger denne ventilens solenoid direkte spolen som kontrollerer væskestrømmen. Denne designen gir vanligvis raskere responstider, selv om det betyr at ventilen fungerer best med moderate strømningshastigheter i stedet for ekstremt høye.
Hvordan Y-Spool-konfigurasjonen fungerer
Y-spolekonfigurasjonen i Rexroth 4WE 6 Y retningsreguleringsventilen skaper et spesifikt strømningsmønster. Når solenoiden ikke er aktivert, sitter ventilen i hvileposisjon. I denne tilstanden kobles trykket fra pumpen til én arbeidsport mens den andre arbeidsporten dreneres til tanken. Når du aktiverer solenoiden, skifter spolen for å reversere disse koblingene.
Denne bytteatferden gjør 4WE 6 Y spesielt nyttig som pilotventil. I mange hydrauliske systemer, spesielt de med store hovedventiler, fungerer 4WE 6 Y som kontrollhjernen som forteller den større ventilen hva den skal gjøre. Den sender pilottrykk til den ene siden av hovedventilen eller den andre, noe som får den større ventilen til å skifte og håndtere de store strømningskravene.
Ventilen bruker det som kalles en sperremekanisme i mange konfigurasjoner. Dette betyr at når du aktiverer solenoiden og ventilen bytter posisjon, forblir den der selv etter at du har kuttet strømmen. Den vil ikke bytte tilbake før du aktiverer den igjen. Denne funksjonen sparer energi siden du ikke trenger å holde solenoiden drevet kontinuerlig.
Trykk- og flytegenskaper
Rexroth 4WE 6 Y retningsreguleringsventilen kan håndtere arbeidstrykk på opptil 350 bar ved hovedportene, noe som tilsvarer omtrent 5000 psi. Det er betydelig høyere enn mange økonomiventiler på markedet. Tankporten kan håndtere opptil 160 bar i standardversjoner, med noen modeller vurdert til 210 bar.
For strømningskapasitet kan ventilen klare opptil 80 liter per minutt, eller omtrent 21 gallons per minutt. Dette gjør den egnet for mellomstore hydrauliske applikasjoner. Hvis systemet ditt trenger å håndtere større strømmer, vil du vanligvis bruke denne ventilen som en pilotkontroll for en større hovedventil i stedet for å håndtere hele strømmen direkte.
Det er verdt å merke seg at disse vurderingene representerer maksimale muligheter under spesifikke forhold. I virkelige applikasjoner avhenger det faktiske trykkfallet og strømningshåndteringen av faktorer som viskositeten til hydraulikkvæsken og de spesifikke strømningsbanene gjennom ventilen i hver posisjon.

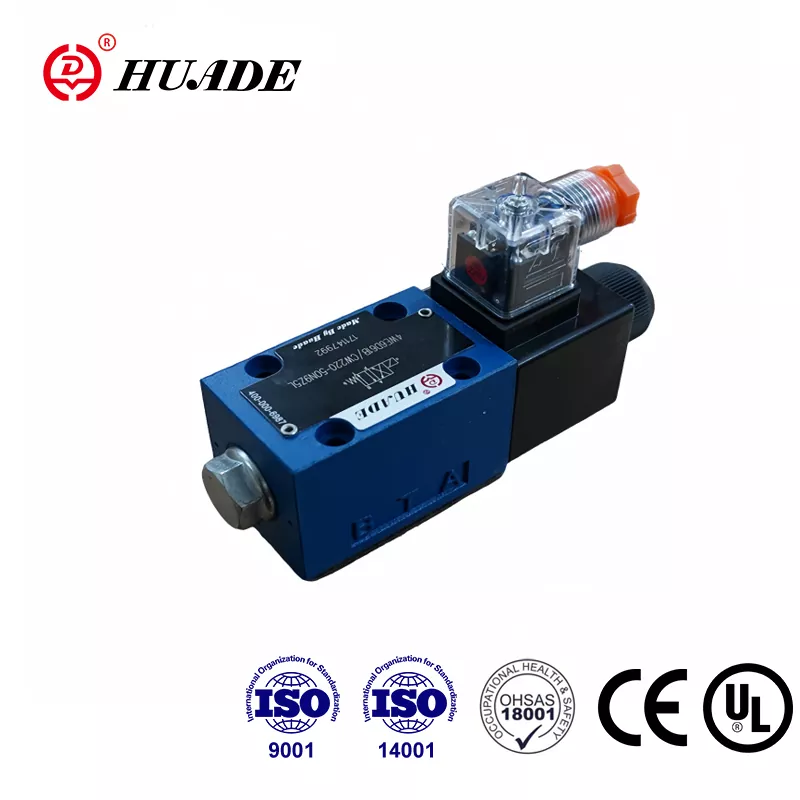

Wet-Pin Solenoid-teknologien
En av nøkkelegenskapene som skiller Rexroth 4WE 6 Y retningsreguleringsventilen er dens våt-pinne solenoiddesign. I denne konfigurasjonen sitter solenoidens stempel direkte i hydraulikkvæsken i stedet for å være forseglet fra den. Selv om dette kan høres uvanlig ut, gir det faktisk flere fordeler.
Hydraulikkvæsken fungerer både som kjølemiddel og smøremiddel for solenoiden. Dette hjelper solenoiden til å vare lenger og fungere mer pålitelig over millioner av sykluser. Væsken absorberer varme generert av den elektromagnetiske spolen og fører den bort, og forhindrer overoppheting som kan skade spolen eller redusere dens magnetiske kraft.
Den våte pinne-designen betyr også at solenoiden kan fjernes og erstattes uten å tømme det hydrauliske systemet eller bryte inn i trykkholdige komponenter. Du kan til og med rotere spolen 90 grader eller helt rundt i enkelte modeller for å gjøre den elektriske tilkoblingen mer tilgjengelig for din spesielle installasjon.
Imidlertid stiller denne designen visse krav til hydraulikkvæsken din. Oljen må være kompatibel med solenoidens interne komponenter. Rexroth advarer spesifikt mot å bruke hydraulikkoljer med visse sinkbaserte tilsetningsstoffer, da disse kan danne avleiringer som tetter til ventilens små indre passasjer over tid.
Væskekompatibilitet og renslighet
4WE 6 Y retningsreguleringsventilen fungerer med standard mineralske hydraulikkoljer samt flere typer brannsikre væsker. Standardtetningene er laget av NBR (nitrilgummi), som håndterer de fleste mineraloljer og fungerer over et temperaturområde fra -30°C til +80°C. Hvis du trenger kompatibilitet med forskjellige væsker eller høyere temperaturer, er FKM (fluorkarbon) tetninger tilgjengelig som ekstrautstyr.
Å holde hydraulikkvæsken ren er avgjørende for den langsiktige påliteligheten til Rexroth 4WE 6 Y retningsreguleringsventilen. Ventilen krever væskerenhet av ISO 4406 klasse 20/18/15 eller bedre. Rent praktisk betyr dette at du trenger effektiv filtrering, vanligvis med filtre vurdert til 10 mikron eller finere.
Forurenset væske er en av de vanligste årsakene til problemer med retningsreguleringsventiler. Partikler i væsken kan skrape opp presisjonsoverflatene til spolen og boringen, noe som øker intern lekkasje over tid. De kan også føre til at spolen fester seg, noe som fører til langsom eller ufullstendig skifting. Et riktig vedlikeholdt filtreringssystem forhindrer disse problemene og forlenger ventilens levetid betydelig.
Elektriske alternativer og tilkoblinger
4WE 6 Y retningsreguleringsventilen kommer med forskjellige spenningsalternativer for å matche forskjellige kraftsystemer. Vanlige valg inkluderer 24V DC, som er standard i mange industrielle kontrollsystemer, samt AC-spenninger som 110V eller 230V. Ventilens strømforbruk er typisk rundt 30 watt.
Når du bestiller en ventil, forteller modellnummeret deg nøyaktig hvilken spenning den trenger. For eksempel betyr "G24" i modellbetegnelsen 24V DC, mens "W230" indikerer 230V AC. Den elektriske tilkoblingen kommer vanligvis som en standard 3-pinners kontakt som oppfyller DIN EN 175301-803 spesifikasjoner, selv om andre kontakttyper er tilgjengelige.
Noen versjoner av ventilen inkluderer en manuell overstyringsfunksjon, vanligvis betegnet som "N9" i modellkoden. Dette lar deg manuelt skyve spolen for å skifte ventilen når elektrisk strøm ikke er tilgjengelig, noe som kan være nyttig under oppsett eller feilsøking. Denne manuelle overstyringen har imidlertid begrensninger og bør kun brukes når tanktrykket er under 50 bar.
Installasjonskrav
Det er enkelt å installere en Rexroth 4WE 6 Y retningsreguleringsventil på riktig måte, men krever oppmerksomhet på detaljer. Ventilen monteres på en standard NG 6 manifold eller underplate ved hjelp av fire monteringsbolter. Monteringsoverflaten må oppfylle spesifikke krav til flathet og glatthet, vanligvis ikke grovere enn Rz 4, for å sikre riktig tetting.
Dreiemomentspesifikasjonene betyr mer enn du kanskje tror. Rexroth spesifiserer å stramme monteringsboltene til 9 Nm for standard metriske bolter. Hvis du bruker visse bolter i imperial størrelse, endres spesifikasjonen litt for å ta hensyn til forskjellige gjengeegenskaper. Understramming av boltene kan føre til eksterne lekkasjer, mens overstramming kan forvrenge ventilhuset og føre til at spolen binder seg.
Når du installerer ventilen, sørg for at alle portforbindelser er rene og fri for rusk. Selv små partikler introdusert under installasjonen kan forårsake problemer senere. Det er også god praksis å verifisere de elektriske koblingene før du påfører hydraulisk trykk, for å sikre at ventilen skifter riktig og ikke har noen ledningsproblemer.
Ytelsesegenskaper
Rexroth 4WE 6 Y retningsreguleringsventilen tilbyr responstider i området 20 til 70 millisekunder ved aktivering og 10 til 60 millisekunder ved spenningsløsing. Disse tidene kan variere basert på faktorer som væskeviskositet, driftstrykk og strømningsforhold.
Som alle spoleventiler har 4WE 6 Y noe intern lekkasje etter design. Små mengder væske sklir forbi spolen selv når den skal blokkere strømmen. Denne lekkasjen er normal og nødvendig for riktig smøring, men det betyr at ventilen ikke er egnet for applikasjoner der du trenger å holde en last på plass i lengre perioder uten bevegelse.
Intern lekkasje øker gradvis over ventilens levetid ettersom normal slitasje oppstår mellom spolen og boringen. Dette betyr ikke nødvendigvis at ventilen trenger umiddelbar utskifting, men det er noe å overvåke. Overdreven lekkasje kan redusere systemets effektivitet og kan til slutt kreve ventilbytte for å opprettholde optimal ytelse.
Vanlige applikasjoner
4WE 6 Y retningsreguleringsventilen finner bruk i et bredt spekter av industrielle bruksområder. Maskinverktøy bruker ofte disse ventilene til å kontrollere hjelpefunksjoner som klemenheter eller verktøyvekslere. Plastsprøytestøpemaskiner bruker dem til ulike kontrollfunksjoner. Teststativ og mobilt utstyr har også ofte disse ventilene.
En spesielt vanlig applikasjon er å bruke 4WE 6 Y som en pilotventil for større retningsventiler. I denne rollen kontrollerer den pilottrykket som forskyver en større ventil, og tillater elektronisk kontroll av hydrauliske systemer med høy flyt. Denne pilotkonfigurasjonen drar fordel av ventilens pålitelighet og relativt lave kostnader, mens større ventiler kun brukes der det faktisk er behov for høy strømningskapasitet.
Ventilens evne til å fungere pålitelig ved trykk opp til 350 bar gjør den egnet for krevende bruksområder hvor lavtrykksventiler kanskje ikke gir tilstrekkelige sikkerhetsmarginer. Denne trykkevnen betyr også at ventilen kan fungere effektivt i systemer med trykktopper eller hvor presis trykkkontroll ikke alltid opprettholdes.
Vedlikeholdshensyn
Rexroth 4WE 6 Y retningsreguleringsventilen krever relativt lite vedlikehold når den betjenes innenfor spesifikasjonene. Den viktigste vedlikeholdsoppgaven er å opprettholde riktig hydraulikkvæsketilstand. Dette betyr regelmessige oljeskift i henhold til væskeprodusentens anbefalinger og konsekvent overvåking av filterets tilstand.
Hvis du merker at ventilen reagerer saktere enn vanlig eller ikke skifter helt, er forurensning ofte årsaken. Kontroll og utskifting av filtre etter behov løser vanligvis disse problemene. Hvis problemene vedvarer etter å ha sikret væskerenhet, kan selve ventilen trenge inspeksjon eller utskifting.
Magnetspolen kan skiftes uten å fjerne ventilen fra systemet, noe som minimerer nedetiden. Hvis en spole svikter, kan du ofte få en erstatning installert på minutter i stedet for timer. Denne modulære designen er en av de praktiske fordelene med våtpinne-solenoidkonfigurasjonen.
Kostnad og tilgjengelighet
Ekte Rexroth 4WE 6 Y retningsreguleringsventiler koster vanligvis flere hundre dollar, med nøyaktige priser som varierer basert på spesifikke alternativer og spenningskrav. Dette prispunktet gjenspeiler ventilens kvalitetskonstruksjon og ytelsesevne. Mens rimeligere alternativer finnes, spesielt fra asiatiske produsenter, har Rexroth-navnet et rykte for pålitelighet som mange ingeniører verdsetter for kritiske applikasjoner.
Ventilen er allment tilgjengelig gjennom Rexroth-distributører og mange industrielle forsyningshus. Fordi den følger standard NG 6-dimensjoner, kan du også finne funksjonelt lignende ventiler fra andre produsenter om nødvendig, selv om nøyaktige ytelsesegenskaper kan variere.
For høyvolumsapplikasjoner kan diskusjon av alternativer direkte med Rexroth-distributører eller -representanter noen ganger gi bedre priser eller ledetider. De kan også bidra til å sikre at du velger nøyaktig riktig konfigurasjon for dine spesifikke behov.
Når bør du vurdere alternativer
Mens Rexroth 4WE 6 Y retningsreguleringsventil utmerker seg i mange bruksområder, er det ikke alltid det beste valget. Hvis applikasjonen din krever absolutt ingen intern lekkasje for å holde lasten, vil en tallerkenventil eller motvektsventil tjene bedre. Den iboende lekkasjen i spoleventiler gjør dem uegnede for disse nulllekkasjeapplikasjonene.
For applikasjoner som trenger proporsjonal kontroll i stedet for enkel på-av-svitsjing, tilbyr Rexroth proporsjonale retningsventiler som 4WRPEH-serien. Disse ventilene gir variabel strømningskontroll og kan opprettholde mellomposisjoner, og tilbyr mye mer sofistikerte kontrollmuligheter.
Hvis strømningskravene dine overstiger 80 liter per minutt, trenger du enten en større ventilstørrelse eller en konfigurasjon der 4WE 6 Y fungerer som pilot for en større hovedventil. Bruk av ventilen utover dens nominelle strømningskapasitet kan forårsake for store trykkfall, varmeutvikling og akselerert slitasje.
Siste tanker
Rexroth 4WE 6 Y retningsreguleringsventilen representerer et solid valg for industrielle hydrauliske systemer som trenger pålitelig koblingskontroll innenfor ventilens trykk- og strømningsevne. Solenoiddesignen med våtstift gir utmerket holdbarhet, mens standard NG 6-størrelse sikrer enkel integrering i de fleste hydrauliske systemer.
Suksess med denne ventilen kommer ned til riktig bruk og installasjon. Å sørge for at hydraulikkvæsken er ren og kompatibel, følge installasjonsmomentspesifikasjonene og holde seg innenfor ventilens nominelle driftsparametere, vil gi deg mange års pålitelig service. Ventilens evne til å fungere enten som et direkte-kontrollelement eller som en pilotventil gir fleksibilitet i systemdesign.
Å forstå hva 4WE 6 Y retningsreguleringsventilen gjør godt og hvor dens begrensninger ligger, hjelper deg med å ta informerte beslutninger om hvorvidt det er den rette komponenten for ditt hydrauliske system. Når den brukes riktig, er det en pålitelig arbeidshest som takler den krevende oppgaven med væskeretningskontroll dag ut og dag inn.
