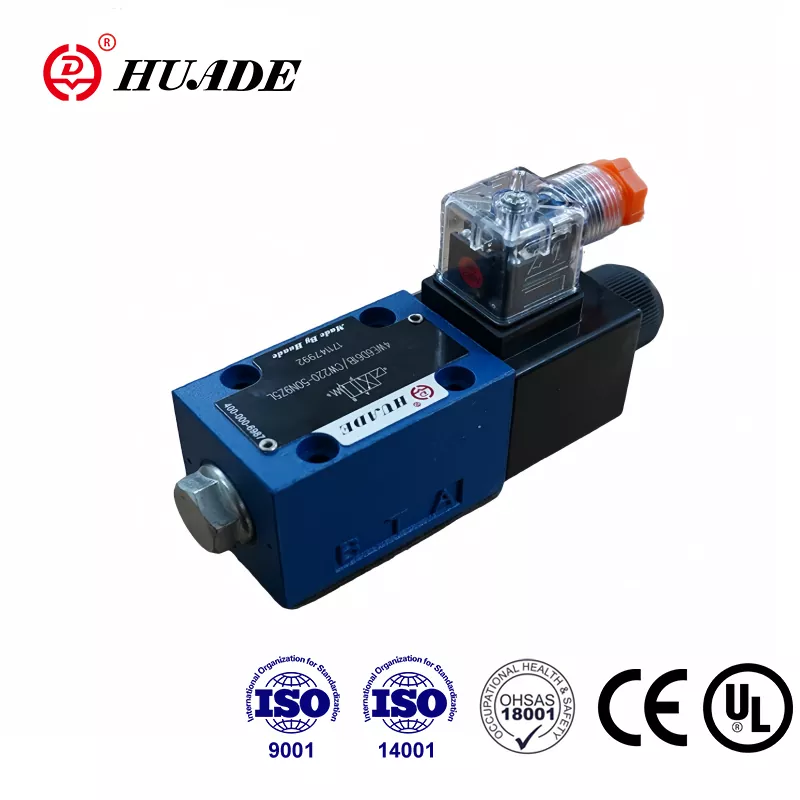

Bosch Rexroth 4WE 6 D retningsreguleringsventil representerer en grunnleggende komponent i moderne hydraulikksystemer. Denne ventilen fungerer som en elektrisk styrt retningsbryter som forteller hydraulikkvæsken hvor den skal gå og når den skal flyttes. Som en standard NG6-størrelsesventil passer den inn i systemer over hele verden takket være internasjonale standarder som gjør at forskjellige merker fungerer sammen. Ingeniører som trenger å sammenligne leverandører, sjekke priser eller forstå tekniske detaljer, vil finne at denne ventilen tilbyr både pålitelighet og fleksibilitet for bruk med middels til høyt trykk.
Forstå den grunnleggende funksjonen og designen
4WE 6 D-ventilen kontrollerer hydraulikkvæsken ved å bytte den mellom fire hovedporter merket P, A, B og T. Port P kobles til pumpen, portene A og B kobles til aktuatorer som sylindre, og port T returnerer væske til tanken. Ventilen fungerer som en elektrisk bryter, men for hydraulikkolje i stedet for elektrisitet. Når du slår den på, strømmer væske én retning. Når du slår den av, stopper eller reverserer strømmen avhengig av ventildesignet.
Inne i ventilen sitter en metallspole som glir frem og tilbake inne i en nøyaktig maskinert boring. En elektromagnet kalt en solenoid skyver denne spolen når elektrisitet strømmer gjennom spolen. 4WE 6 D bruker det ingeniører kaller en "våt armatur"-design, som betyr at solenoidstempelet sitter direkte i hydraulikkoljen. Dette høres kanskje rart ut, men det gjør faktisk at ventilen varer lenger fordi det ikke er noen gummipakninger som slites ut rundt de bevegelige delene. Oljen bidrar også til å avkjøle solenoiden og reduserer støy under drift.
Når solenoiden slås av, skyver en returfjær spolen tilbake til utgangsposisjonen. Denne fjær-retur-designen gir en sikkerhetsfunksjon fordi ventilen automatisk går tilbake til en kjent posisjon hvis den elektriske strømmen svikter. Kraften fra fjæren må overvinne både friksjonen til de bevegelige delene og eventuelt trykk i returledningen, noe som blir viktig senere når vi diskuterer systemdesigngrenser.
Ventilhuset følger internasjonale monteringsstandarder inkludert ISO 4401-03, CETOP 3 og DIN 24340 Form A. Disse standardene definerer den nøyaktige plasseringen av monteringshull og portforbindelser. Denne standardiseringen betyr at Rexroth 4WE 6 D fysisk kan erstatte lignende ventiler fra Parker, Eaton eller andre produsenter uten å redesigne monteringsplaten. For innkjøpssjefer skaper denne utskiftbarheten forsyningskjedens fleksibilitet siden flere leverandører kan tilby kompatible deler under mangel eller prisforhandlinger.
Trykkkarakterer og strømningskapasitet
Rexroth 4WE 6 D retningsreguleringsventil håndterer alvorlige arbeidstrykk. Hovedportene P, A og B kan operere ved trykk opp til 350 bar, selv om de fleste tekniske dokumenter viser standardmaksimum ved 315 bar. For å sette dette i perspektiv, tilsvarer 315 bar omtrent 4570 pund per kvadrattomme, som omtrent tilsvarer vekten av en liten bil som trykker på et område på størrelse med et frimerke.
Strømningskapasitet avhenger av om du velger en DC- eller AC-solenoid. DC-versjoner kan håndtere opptil 80 liter per minutt, mens AC-versjoner vanligvis maksimalt har 60 liter per minutt. Forskjellen kommer fra elektromagnetdesignet og hvor raskt den kan bevege spolen. For referanse kan 80 liter per minutt fylle et badekar på omtrent to minutter.
Det er imidlertid én kritisk trykkgrense som overrasker mange designere. T-porten, som returnerer olje til tanken, kan ikke overstige 160 bar trykk. Denne begrensningen eksisterer fordi returfjæren og solenoidkraften pålitelig må overvinne trykket som skyver tilbake fra returledningen. Hvis returledningstrykket blir for høyt, kan spolen vibrere, mislykkes i å skifte ordentlig, eller til og med bevege seg når den skal stå stille. Systemer som deler returmanifolder mellom flere ventiler eller bruker lange returledninger med restriksjoner, trenger nøye beregning for å sikre at T-porttrykket holder seg innenfor grensene.
Forholdet mellom trykkfall og strømning følger et forutsigbart mønster. Ved maksimal strømning på 80 liter per minutt skaper ventilen typisk ca. 2,5 bar trykktap. Denne energien omdannes til varme, som hydraulikkoljen må frakte bort. Å operere konsekvent over nominell strømning eller trykk krever ekstra kjølekapasitet og kan trenge spesielle gasskomponenter for å opprettholde akseptabel ventilrespons.
Ingeniører som velger 4WE 6 D for nye design bør verifisere at systemets returledningstrykk holder seg godt under grensen på 160 bar med tilstrekkelig sikkerhetsmargin. En god tommelfingerregel gir minst 20-30 bar pute for å håndtere trykktopper under hurtig ventilbytte eller når flere ventiler bytter samtidig.
Spolekonfigurasjoner og driftsvarianter

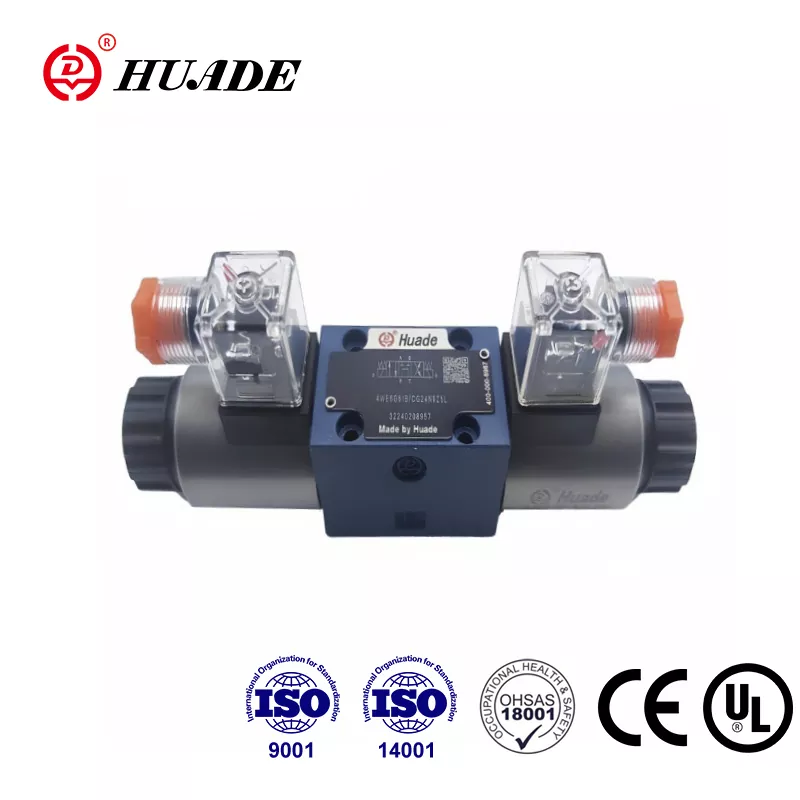

Bokstav- og tallsymbolene stemplet på ventilens navneskilt beskriver nøyaktig hvordan væsken strømmer gjennom forskjellige posisjoner. "D" i 4WE 6 D indikerer en spesifikk spoledesign, typisk en fjærsentrert fireveis konfigurasjon. I midtposisjon blokkerer denne spolen både P til T og A til B. Når den er aktivert, kobler den P til A og B til T, noe som vil forlenge en sylinder. Når den er deaktivert, returnerer fjæren spolen til sentrum, og sylinderen stopper.
Rexroth tilbyr mange forskjellige spolesymboler utover bare D-type. Noen kobler alle porter til tanken i midtstilling for frittflytende aktuatorer. Andre blokkerer alle porter for å holde en last. Valget avhenger av hva du trenger at maskinen skal gjøre når ventilen står i nøytral. En presse kan trenge et lastholdende senter, mens et materialhåndteringssystem kan ha nytte av et flottørsenter som lar aktuatorer bevege seg fritt under oppsett.
Ventilhuset inkluderer en manuell overstyringsmekanisme som vanligvis er merket med en liten knapp eller knott. Under oppstart eller i nødstilfeller kan teknikere skyve denne overstyringen for å forskyve spolen mekanisk uten strøm. Denne funksjonen viser seg å være avgjørende ved igangkjøring av nye systemer eller feilsøking av problemer, siden du kan verifisere mekanisk funksjon uavhengig av elektriske kontroller.
Noen 4WE 6 D-modeller inkluderer et "OF"-suffiks som indikerer en sperredesign. Disse versjonene har ingen returfjær, men bruker i stedet mekaniske kuler eller pinner som låser spolen i hvilken posisjon den sist ble beordret. En kort elektrisk puls forskyver spolen, så holder sperren den der uten kontinuerlig strøm. Denne utformingen sparer energi og reduserer varme, men krever ekstra oppmerksomhet til returledningens trykkstabilitet siden det ikke er noen fjærkraft som hjelper til med å holde spolen på plass.
For applikasjoner hvor rask ventilskifting skaper trykksjokk, bruker myk-switchende varianter nøyaktig formede spor og åpninger maskinert inn i spolen. Disse funksjonene åpner og lukker gradvis strømningsbaner i stedet for å knipse øyeblikkelig mellom posisjoner. Resultatet reduserer vannslagseffekter som kan skade rør og beslag over tid. Standard responstid varer 10 til 20 millisekunder avhengig av solenoidtype og systemtrykk.
Elektriske spesifikasjoner og miljøgrenser
Magnetspolene på 4WE 6 D retningsreguleringsventilen er bygget for kontinuerlig drift, noe som betyr at de kan holde seg aktivert på ubestemt tid uten overoppheting. Ved nominell spenning holder spoletemperaturstigningen seg under 30 grader Kelvin, og forventet levetid overstiger 10 millioner svitsjesykluser. Denne holdbarheten gjør ventilen egnet for høysyklusautomatisering der ventiler kan bytte flere ganger per sekund i lengre perioder.
Tilgjengelige spenninger inkluderer både DC-alternativer på 12, 24, 96 og 205 volt, pluss AC-alternativer på 110 og 230 volt. Spolene tåler spenningsvariasjoner på pluss eller minus 10 prosent fra nominell, noe som hjelper ventilen til å fungere pålitelig selv når strømforsyningen svinger. Elektrisk tilkobling følger EN 175301-803 standard for trepolede kontakter. Når de er riktig sammenkoblet, oppnår kontaktene IP65-beskyttelsesklassifisering, noe som betyr at de motstår støv- og vannstråler fra alle retninger.
En praktisk funksjon som vedlikeholdsteknikere setter pris på, er den avtakbare, roterbare spolen. Du kan koble fra den elektriske kontakten, fjerne magnetspolen, rotere den 360 grader til en hvilken som helst posisjon som gjør kablingen enklere, og installere den på nytt uten å bryte inn i den hydrauliske kretsen. Denne fleksibiliteten forenkler installasjon i trange rom og tillater optimalisering av ledningsføring etter at ventilen er montert i systemet.
Driftstemperaturområdet for standardpakninger går fra minus 30 til pluss 80 grader Celsius. Selve hydraulikkvæsken må holde en viskositet mellom 10 og 500 kvadratmillimeter per sekund, selv om optimal ytelse skjer rundt 25. Ventilen veier omtrent 1,46 kilo, lett nok til enkel håndtering under installasjonen, men tung nok til å føles solid og godt laget.
Et viktig sikkerhetshensyn involverer væskeantennelsestemperatur. Den varmeste overflaten på solenoiden kan nå 150 grader Celsius under kontinuerlig drift. Hydraulikkoljen må ha en tenningstemperatur som er minst 50 grader høyere enn dette, dvs. minimum 200 grader Celsius tenningspunkt. De fleste mineralhydraulikkoljer oppfyller enkelt dette kravet, men syntetiske væsker eller uvanlige formuleringer må verifiseres før bruk.
Hydraulisk væskekrav og systembeskyttelse
Langsiktig pålitelighet til Rexroth 4WE 6 D retningsreguleringsventil avhenger sterkt av kvaliteten på hydraulikkvæsken. De nøyaktige klaringene mellom glidespolen og ventilhusets boring måler bare noen få mikrometer. Forurensningspartikler større enn disse klaringene forårsaker rask slitasje og eventuell svikt gjennom to forskjellige mekanismer.
For det første blir partikler fanget mellom spolen og boringen og forårsaker det teknikere kaller "stiction". Spolen fester seg på plass og nekter å skifte når den blir kommandert. Dette kan først virke intermitterende ettersom partikler kiler seg midlertidig og deretter fungerer fritt, men problemet forverres uunngåelig ettersom flere partikler samler seg. For det andre fungerer partikler som slipepasta som gradvis sliter bort presisjonsflatene. Ettersom klaringer åpner seg, øker intern lekkasje. Denne lekkasjen sløser ikke bare pumpekraft, men genererer varme som bryter ned oljen og akselererer tetningsslitasje i hele systemet.
Rexroth spesifiserer maksimalt forurensningsnivå som ISO 4406 klasse 20/18/15. Denne klassifiseringen betyr ikke mer enn 5000 partikler større enn 4 mikron per milliliter olje, ikke mer enn 1300 partikler større enn 6 mikron og ikke mer enn 320 partikler større enn 14 mikron. For å oppnå denne renheten krever effektiv filtrering med et betaforhold på minst 75 ved 25 mikron.
Rent praktisk koster filtreringssystemet ofte mer over ventilens levetid enn selve ventilen. Filterelementer trenger regelmessig utskifting, og oljeanalysetesting bekrefter at forurensning holder seg innenfor grensene. Penny-klemming på filtrering fører til dyre ventilutskiftninger og uventet nedetid. Ingeniører som designer nye systemer bør budsjettere med høykvalitetsfiltre og planlegge for filtervedlikehold som en kritisk i stedet for valgfri oppgave.
Standardvæsken er mineralhydraulikkolje som oppfyller DIN 51524 del 1, 2 og 3. Ventilen fungerer også med visse syntetiske væsker og vann-glykolblandinger hvis du spesifiserer passende tetningsmaterialer. Standard nitrilgummitetninger fungerer fint med petroleumsoljer, men høytemperaturapplikasjoner krever fluorelastomer-tetninger, og vannbaserte væsker krever spesielle forbindelser merket MH eller MT.
Rolle som pilotventil og lekkasjeegenskaper
4WE 6 D-ventilen fungerer ofte som et pilottrinn som kontrollerer større retningsventiler. I denne applikasjonen bytter den lille 4WE 6 D pilottrykk som beveger en mye større spole i en hovedtrinnsventil. Hovedventilen kan håndtere 600 liter per minutt eller mer, langt utover 4WE 6 Ds direkte kapasitet, men bruker 4WE 6 Ds pålitelige veksling for å ta kontrollbeslutninger.
Når den brukes som pilotventil, påvirker ytelsen til 4WE 6 D direkte sikkerheten og responsen til hele høystrømssystemet. Eventuell ustabilitet i pilotventilens T-port eller overdreven intern lekkasje i pilotventilen skaper feil i hovedscenens plassering. Dette gjør væskerenheten og T-portens trykkstabilitet enda mer kritisk i pilotventilapplikasjoner. Den lille pilotventilen blir i hovedsak hjernen som kontrollerer en mye kraftigere kropp, så å holde hjernen sunn krever ekstra oppmerksomhet.
Alle spoleventiler har noe intern lekkasje etter design. Avstanden mellom spole og boring må tillate jevn bevegelse, noe som betyr at den ikke kan tette perfekt som en tallerkenventil. Nye ventiler lekker svært lite, typisk mindre enn 0,5 liter per minutt ved fullt trykk. Ettersom ventilen akkumulerer driftstimer og slitasje øker klaringene, øker lekkasjen gradvis. Dette er normalt og forventet.
Systemdesignere må ta hensyn til denne interne lekkasjen, spesielt i applikasjoner som holder belastninger. En sylinder som bruker en 4WE 6 D for å opprettholde posisjon vil sakte drive ettersom olje lekker internt gjennom ventilen. For statisk holding blir det nødvendig å legge til en pilotbetjent tilbakeslagsventil eller bruke en lastholdende spoledesign. Overvåking av lekkasjehastighet over tid gir også tidlig varsling om slitasje. Når lekkasje overskrider produsentens grenser, forhindrer uventede sammenbrudd ved å bytte ut ventilen før fullstendig feil.
Sammenligning av konkurransedyktige alternativer og kryssreferansestrategi
NG6-standardiseringen betyr at flere store produsenter tilbyr utskiftbare alternativer til Rexroth 4WE 6 D retningsreguleringsventil. Å forstå konkurransedyktige alternativer hjelper kjøpere med å forhandle seg frem til bedre priser og opprettholde forsyningskjedens fleksibilitet.
Parker Hannifin produserer D1VW-serien, som konkurrerer direkte med 4WE 6 D. Disse ventilene oppfyller de samme NFPA D03- og CETOP 3-monteringsstandardene med lignende trykkklasser rundt 345 bar og strømningskapasitet til 80 liter per minutt. Parker legger vekt på presisjonsproduksjon og energieffektivitet, og tilbyr en rekke elektriske varianter, inkludert AC likerettede spoler og myk-switchende spoledesign.
Eaton Vickers produserer DG4V-3-serien, kjent for robust konstruksjon egnet for tunge applikasjoner. Kryssreferansetabeller bekrefter at spesifikke Rexroth-modeller som 4WE 6 D med OF-sperre har direkte Vickers-ekvivalenter som DG4V-3-2N. Vickers-merket har et sterkt rykte innen høytrykkssystemer, selv om prisene ofte er litt høyere enn andre alternativer.
Den kritiske detaljen ved kryssreferanse involverer T-porttrykkklassifiseringer. Mens hovedfunksjonene for arbeidstrykk forblir like på tvers av merker, varierer returportgrensene betydelig. Standard Rexroth 4WE 6 D tillater 160 bar ved T-porten. Parker D1VW med AC-solenoider tillater kun 103 bar returtrykk, men DC- eller AC-utjevnede versjoner øker dette til 207 bar. Hvis systemdesignet nærmer seg 160 bar returtrykk, vil erstatning av en standard Parker AC-ventil føre til feil på grunn av utilstrekkelig returtrykkkapasitet.
Denne variasjonen fremhever hvorfor kjøpere ikke bare kan anta at mekanisk utskiftbarhet er lik funksjonell ekvivalens. Fullstendige spesifikasjoner inkludert elektrisk type og alle trykkklassifiseringer må samsvare før en erstatning godkjennes. Innkjøpsavdelinger bør opprettholde en bekreftet kryssreferanseliste som ikke bare viser delenummer, men bekrefter kritiske parametere som samsvarer med applikasjonskravene.
Standardiseringsfordelen strekker seg utover bare nødsubstitusjoner. Under designfasen kan ingeniører spesifisere "Rexroth 4WE 6 D eller godkjent tilsvarende" og deretter opprettholde relasjoner med flere leverandører. Denne konkurransen holder prisene rimelige og sikrer at deler forblir tilgjengelige selv når en produsent står overfor forsinkelser i forsyningskjeden. Nøkkelen er å gjøre lekser på forhånd for å verifisere hva som virkelig kvalifiserer som tilsvarende i stedet for å oppdage inkompatibilitet etter installasjon.
Gå utover på-av: Når bør du vurdere proporsjonal kontroll
Rexroth 4WE 6 D retningsreguleringsventil tilbyr kun binær drift. Den slår seg helt på eller helt av uten noe i mellom. Dette fungerer perfekt for mange bruksområder som klemming, utkasting av deler eller enkle sykluser for forlengelse og tilbaketrekking. Imidlertid krever moderne automatisering i økende grad variabel hastighet, jevn akselerasjon og presis posisjonskontroll som av/på-ventiler rett og slett ikke kan gi.
Proporsjonale ventiler som Rexroth 4WRPEH-serien fyller dette gapet ved å kontinuerlig variere strømningen i forhold til et elektrisk inngangssignal. I stedet for bare på eller av, kan ventilen kommanderes til 25 prosent flow, 63 prosent flow eller en hvilken som helst annen verdi. Dette gjør det mulig å kontrollere sylinderhastigheten gjennom hele slaget, implementere myk start og stopp for å redusere sjokkbelastninger, og oppnå jevn bevegelse i fleraksesystemer.
4WRPEH-serien opprettholder samme NG6-størrelse og monteringsmønster som 4WE 6 D, noe som gjør den til en direkte mekanisk oppgraderingsbane. Strømningskapasiteten varierer fra 4 til 40 liter per minutt avhengig av modell. Ventilen inkluderer innebygd elektronikk som behandler kontrollsignaler, gir posisjonsfeedback og implementerer sofistikerte kontrollalgoritmer. Denne integrerte elektroniske designen står i skarp kontrast til den enkle elektromagnetiske svitsjen til 4WE 6 D.
Posisjonstilbakemelding lar kontrollsystemet verifisere at spolen faktisk er flyttet til den beordrede posisjonen. Denne lukkede sløyfekontrollen oppnår nøyaktighet innen brøkdeler av en millimeter, og muliggjør applikasjoner som servopresser som trenger presis kraftkontroll eller maskinverktøy som krever jevn konturering. Det elektriske tilbakemeldingssignalet muliggjør også diagnostisk overvåking for å oppdage slitasje eller feilfunksjon før fullstendig feil oppstår.
Moderne proporsjonale ventiler inkluderer digitale kommunikasjonsgrensesnitt som IO-Link som kobler dem inn i Industry 4.0 produksjonsmiljøer. Ventilen blir en smart sensor som gir sanntids ytelsesdata, vedlikeholdsforutsigelser og konfigurasjonsparametere. Dette representerer et generasjonssprang fra den grunnleggende elektriske tilkoblingen til en 4WE 6 D retningsreguleringsventil.
Når bør du velge proporsjonal fremfor på-av-kontroll? Hvis applikasjonen involverer noen av disse kravene, fortjener proporsjonal kontroll seriøs vurdering: drift med variabel hastighet, jevn akselerasjon og retardasjon, trykkrampe for skånsom delkontakt, posisjonsholding uten mekaniske låser, eller integrering i programmerbare bevegelseskontrollere. På den annen side, hvis du bare trenger pålitelig retningsveksling og strømningsvolumet forblir konstant under drift, er den enklere og rimeligere 4WE 6 D fortsatt det bedre valget.
Mange maskinbyggere starter med av/på-ventiler og ettermonterer deretter proporsjonal kontroll senere ettersom kundenes behov utvikler seg. Den mekaniske kompatibiliteten gjør denne oppgraderingen relativt enkel, selv om den elektriske integrasjonen og systeminnstillingen krever ekstra ingeniørarbeid. Planlegging for mulig fremtidig oppgradering ved å designe med tilstrekkelig elektrisk infrastruktur og kontrollsystemkapasitet sparer penger sammenlignet med fullstendig redesign senere.
Innkjøpshensyn og realiteter i forsyningskjeden
Reelle priser for Rexroth 4WE 6 D retningsreguleringsventil varierer betydelig basert på spesifikk modell, leverandør og markedsforhold. Nye ventiler varierer vanligvis fra 350 til 730 amerikanske dollar avhengig av konfigurasjon og mengde. Volumrabatter gjelder for bestillinger på ti eller flere enheter, med noen distributører som tilbyr prisnivåer som reduserer kostnadene per enhet med 15 til 25 prosent ved høyere kvanta.
Online markedsplasser som eBay viser både nye og brukte ventiler til forskjellige prisklasser. Selv om brukte ventiler kan virke attraktive for kostnadsbesparelser, forblir historien og den interne tilstanden ukjent. Siden intern lekkasje øker med slitasje og måling krever strømningstestutstyr, medfører brukte ventiler betydelig risiko med mindre selgeren gir sertifiserte testresultater. For kritiske applikasjoner rettferdiggjør de beskjedne besparelsene sjelden pålitelighetsusikkerheten.
Autoriserte distributører som [BuyRexroth.com](http://buyrexroth.com/) holder lager av vanlige konfigurasjoner med typisk levering på 28 virkedager for standardmodeller. Dette representerer omtrent seks uker, noe som virker lenge for en slik standardkomponent, men reflekterer pågående global forsyningskjedepress som påvirker hele industriautomatiseringssektoren. Mindre vanlige ventilkonfigurasjoner eller spesielle alternativer som korrosjonsbestandige belegg kan forlenge ledetiden til 12 uker eller mer.
Disse ledetidene skaper reelle planleggingsutfordringer for utstyrsprodusenter og vedlikeholdsavdelinger. Bestilling av ventiler etter at en maskindesign er ferdigstilt risikerer å forsinke hele prosjektet dersom leveringen tar lengre tid enn forventet. Tilsvarende bør vedlikeholdsoperasjoner lagerføre kritiske reservedeler i stedet for å vente på nødordre under sammenbrudd. De økonomiske kostnadene for lagerbeholdningen må balanseres mot de mye høyere kostnadene ved produksjonsstans mens man venter på deler.
Internasjonal frakt legger til et nytt lag med kompleksitet. Hydrauliske ventiler kvalifiserer som standard industrivarer uten spesielle eksportrestriksjoner, men fraktkostnader og fortollingstid varierer betydelig etter destinasjon. Bestilling fra regionale distributører fremfor å sende direkte fra Tyskland gir ofte raskere levering og enklere logistikk til tross for muligens høyere enhetspriser.
De totale eierkostnadene strekker seg langt utover kjøpesummen. Installasjonsarbeid, integrasjonsteknikk, igangkjøringstid og løpende vedlikehold bidrar til livstidskostnadene. Det viktigste er at filtreringssystemet som kreves for å opprettholde riktig oljerenslighet, ofte koster mer over ti år enn utskifting av flere ventiler. Å neglisjere filtrering for å spare kortsiktige kostnader fører til for tidlig ventilsvikt, og skaper mye høyere langsiktige utgifter.
Kjøpere som kun fokuserer på laveste kjøpesum skaper ofte dyre problemer senere. En fullstendig evaluering vurderer leverandørens pålitelighet, teknisk støttekvalitet, tilgjengelighet av reservedeler og garantivilkår sammen med prisen. Etablering av relasjoner med flere godkjente leverandører gir motstandskraft mot uventede forsyningsavbrudd samtidig som kvalitetsstandarder opprettholdes.
Vedlikeholdskrav og feilsøkingstilgang
Standard produktkataloger for 4WE 6 D retningsreguleringsventilen gir spesifikasjoner og dimensjoner, men mangler spesielt detaljerte vedlikeholdsprosedyrer eller feilsøkingsveiledninger. Produsenter anser vanligvis denne operasjonelle kunnskapen som teknisk ekspertise som krever separat servicedokumentasjon.
Rexroth og HYDAC publiserer omfattende servicemanualer som dekker demonteringsprosedyrer, slitasjegrensespesifikasjoner, anbefalte reservedeler og diagnostiske flytskjemaer. Disse håndbøkene er ikke fritt tilgjengelige, men krever kjøp eller leveres til kunder som fullfører offisielle opplæringskurs. Denne policyen beskytter produsentens kunnskap samtidig som den sikrer at personell som utfører vedlikehold har riktig opplæring.
For vedlikeholdsteam betyr dette at du ikke kun kan stole på kataloginformasjon for å diagnostisere problemer eller planlegge reparasjoner. Å etablere kontakt med produsentens tekniske støttegruppe før problemer oppstår sparer tid i nødstilfeller. Mange distributører tilbyr opplæringsprogrammer som dekker flere ventiltyper og gir praktisk erfaring med demontering og testprosedyrer.
Vanlige vedlikeholdsoppgaver inkluderer utskifting av magnetspole, fornying av tetninger og rengjøring av spole. Den våte armaturdesignen gjør det mulig å bytte ut spoler uten å åpne det hydrauliske hulrommet ved å rotere spolen 90 grader og løfte den av. Denne fem-minutters prosedyren krever ingen væskedrenering eller trykkavlastning i systemet. Nye tetninger og en rengjort spole kan gjenopprette som ny ytelse til ventiler som viser økt intern lekkasje, forutsatt at slitasje ikke har åpnet klaringer utover spesifikasjonene.
Diagnostisering av ventilproblemer unngår systematisk bortkastet innsats ved å erstatte deler tilfeldig. Hvis en ventil ikke skifter, må du først kontrollere at elektrisk strøm når spolen med riktig spenning. Sjekk spolemotstanden med et ohmmeter for å bekrefte at viklingen ikke har brent ut. Hvis elektriske kontroller passerer, mistenkes hydrauliske problemer. Forurenset olje kan ha forårsaket at spolen setter seg fast, noe som krever demontering og rengjøring. Lavt tilførselstrykk kan gi utilstrekkelig pilottrykk til å forskyve spolen mot belastningskrefter.
Elektrisk testing krever å kjenne spolemotstandsspesifikasjonen, som vises i detaljerte datablader, men ikke grunnleggende kataloger. Typiske DC-spoler måler 15 til 40 ohm avhengig av spenningsklasse. AC-spoler viser mye lavere motstand, ofte 5 til 15 ohm, siden de er avhengige av induktans i stedet for ren motstand for strømbegrensning. En åpen krets indikerer en utbrent spole, mens svært lav motstand antyder kortsluttede viklinger.
Reelle applikasjonsveiledning
Industripresser representerer en klassisk applikasjon for retningsreguleringsventilen 4WE 6 D. Ventilen kontrollerer sylinderforlengelsen for å påføre trykkkraft og tilbaketrekking for å frigjøre. En trykkavlastningsventil begrenser maksimal kraft, mens retningsventilen bare kommanderer retning. Denne enkle kontrollen er tilstrekkelig for mange presseoperasjoner der kraft og hastighet holder seg konstant.
Sprøytestøpemaskiner bruker flere retningsventiler inkludert 4WE 6 D-modeller for å kontrollere klemsylindere, ejektorpinner og kjernetrekk. Disse funksjonene krever pålitelig retningskontroll med minimal lekkasje for å unngå problemer med delens kvalitet. Ventilens evne til å operere ved 315 bar rommer de høye klemkreftene som trengs for store former.
Mobilt hydraulisk utstyr som gravemaskiner og kraner bruker retningsventiler i hele systemet. 4WE 6 D fungerer ofte som pilotventil som mater pilottrykk til mye større hovedkontrollventiler i operatørkonsollen. Denne arkitekturen holder operatørkontrollene lette og responsive mens hovedventiler håndterer de tunge strømmene som driver bom-, stav- og skuffesylindere. Den kompakte NG6-størrelsen passer lett inn i pilotventilmanifolder som tjener flere funksjoner.
Automatisering av samlebånd bruker ofte 4WE 6 D-ventiler for deloverføring, klemme- og presseoperasjoner. Den raske responstiden støtter syklushastigheter på flere operasjoner per minutt. Den lange forventede levetiden viser seg å være viktig siden ventilfeil på en automatisert linje stopper produksjonen og påvirker flere nedstrømsstasjoner.
Hver av disse applikasjonene krever oppmerksomhet til spesifikke detaljer utover grunnleggende spesifikasjoner. Presskontroller trenger nøye dimensjonering av trykkavlastningsventilen for å beskytte verktøyet. Støpemaskiner krever å håndtere de høye varmebelastningene fra kontinuerlig sykling. Mobilt utstyr står overfor støt, vibrasjoner og ekstreme temperaturer som utfordrer ventilens pålitelighet. Automatiserte systemer trenger integrasjon med programmerbare kontrollere og sikkerhetskretser. 4WE 6 D gir et dyktig grunnlag, men lykkes bare når hele systemdesignet imøtekommer disse applikasjonsspesifikke kravene.
Ta valgbeslutningen
Å velge Rexroth 4WE 6 D retningsreguleringsventil starter med å verifisere at den oppfyller grunnleggende krav. Systemtrykket må holde seg på eller under 350 bar, strømningsbehovet bør ikke overstige 80 liter per minutt for DC-solenoider eller 60 liter per minutt for AC-versjoner, og returledningstrykket må holde seg under 160 bar inkludert trykktopper.
Elektriske spesifikasjoner må samsvare med tilgjengelige strømforsyninger. Mens 24-volt DC har blitt nesten universelt i moderne industrielle kontroller, kan eldre utstyr kreve 110 eller 230-volt AC-versjoner. Bekreft at spenningstoleransen holder seg innenfor pluss eller minus 10 prosent for å unngå pålitelighetsproblemer i anlegg med marginal strømkvalitet.
Miljøforhold bestemmer valg av tetningsmateriale. Standard nitrilgummi fungerer fra negativ 30 til positiv 80 grader Celsius med petroleumsoljer. Høytemperaturapplikasjoner over 80 grader krever fluorelastomer-tetninger. Vannbaserte væsker krever spesifikke tetningsforbindelser som motstår de forskjellige kjemiske miljøene. På samme måte må du kontrollere at hydraulikkvæsken oppfyller DIN 51524-standardene eller kontakte produsenten angående alternative væsker.
Monteringshensyn inkluderer både ventilgrensesnittet og solenoidens orientering. Sørg for at monteringsoverflaten gir et flatt tetningsplan med riktig boltemoment og O-ringtetninger. Planlegg elektrisk ruting for å dra nytte av den roterbare solenoiden, plasser kontakten der ledninger er praktisk og beskyttet mot mekanisk skade.
Avgjørelsen mellom standard fjær-retur- og sperreversjoner avhenger av driftssyklus og energitilgjengelighet. Sperreventiler sparer energi i applikasjoner der ventilposisjonen endres sjelden og må holde i lengre perioder. Fjærreturventiler gir klarere feilmoduser siden tap av kraft returnerer dem til en definert sikker tilstand.
For applikasjoner som krever variabel hastighetskontroll, jevn akselerasjon eller posisjonstilbakemelding, blir 4WE 6 D-begrensningene tydelige. Dette signaliserer når man bør vurdere proporsjonale ventiler til tross for høyere kostnader og kompleksitet. Avgjørelsen avhenger ofte av om applikasjonen virkelig trenger modulering eller om av/på-kontroll med riktig kretsdesign oppnår de nødvendige resultatene.
Utover selve ventilen avhenger suksess av riktig systemdesign. Dimensjoner den hydrauliske kraftenheten for å gi tilstrekkelig strømning ved nødvendig trykk med rimelig varmeutvikling. Installer filtrering som oppfyller kravene i ISO 4406 klasse 20/18/15. Design returlinjer for å minimere mottrykket ved T-porten. Inkluder trykkavlastningsbeskyttelse og riktig systemspyling under første oppstart for å fjerne forurensning av enheten.
Konklusjon og strategiske anbefalinger
Rexroth 4WE 6 D retningsreguleringsventil forblir en industristandard av gode grunner. Høytrykkskapasiteten, standardiserte grensesnitt og påvist pålitelighet gjør den til et godt valg for middels til høyt trykk hydrauliske systemer som krever pålitelig retningskontroll. Den globale aksepten av NG6-monteringsstandarder gir fleksibilitet i forsyningskjeden gjennom flere kvalifiserte leverandører.
Vellykket bruk krever imidlertid at man respekterer ventilens grenser og opprettholder det hydrauliske miljøet den trenger. Trykkgrensen på 160 bar T-port er ikke et forslag, men en hard grense som forårsaker feil når den overskrides. Ingeniører må nøye analysere returledningsdynamikken, spesielt i systemer med flere ventiler som deler felles returmanifolder.
Hydraulisk væskerenhet er like ikke omsettelig. Å oppfylle ISO 4406 klasse 20/18/15 krever investering i riktig filtrering og kontinuerlig vedlikehold. Dette representerer den største levetidskostnaden knyttet til ventilen og fortjener passende budsjettprioritet. Å spare penger på filtrering skaper mye større kostnader gjennom for tidlig utskifting av ventiler og uventet nedetid.
Å dra nytte av standardisering betyr å opprettholde godkjente kryssreferanselister med verifiserte spesifikasjoner. Den mekaniske utskiftbarheten til NG6-ventiler på tvers av merker gir forsyningskjedenes motstandskraft bare når erstatninger er teknisk validert i stedet for antatt. Vær spesielt oppmerksom på T-portens trykkklassifiseringer når du sammenligner alternativer.
For nye maskindesigner, vurder om på/av-kontroll virkelig oppfyller nåværende og fremtidige behov. 4WE 6 D fungerer godt i applikasjoner der retningsveksling og konstant flyt er tilstrekkelig. Når variabel hastighet, jevn bevegelse eller integrert diagnostikk blir krav, gir proporsjonal ventilteknologi muligheter verdt den ekstra investeringen.
Ventilen representerer moden teknologi med en klar forståelse av muligheter og begrensninger. Suksess kommer fra å respektere disse grensene, vedlikeholde det hydrauliske miljøet riktig og tilpasse ventilkapasiteten til applikasjonskravene. Brukt på riktig måte, gir 4WE 6 D retningsreguleringsventilen årevis med pålitelig service i krevende industrielle applikasjoner.
