Når du arbeider med hydrauliske systemer, er kontroll av væskestrømretningen avgjørende for sikkerhet og effektivitet. Tilbakeslagsventilen RVP-20 er en platemontert hydraulisk komponent designet for å tillate væske å strømme i én retning og samtidig forhindre tilbakestrømning. Denne veiledningen forklarer hva som gjør RVP-20 verdifull for hydrauliske applikasjoner og hvordan den fungerer i virkelige situasjoner.
Hva er tilbakeslagsventilen RVP-20?

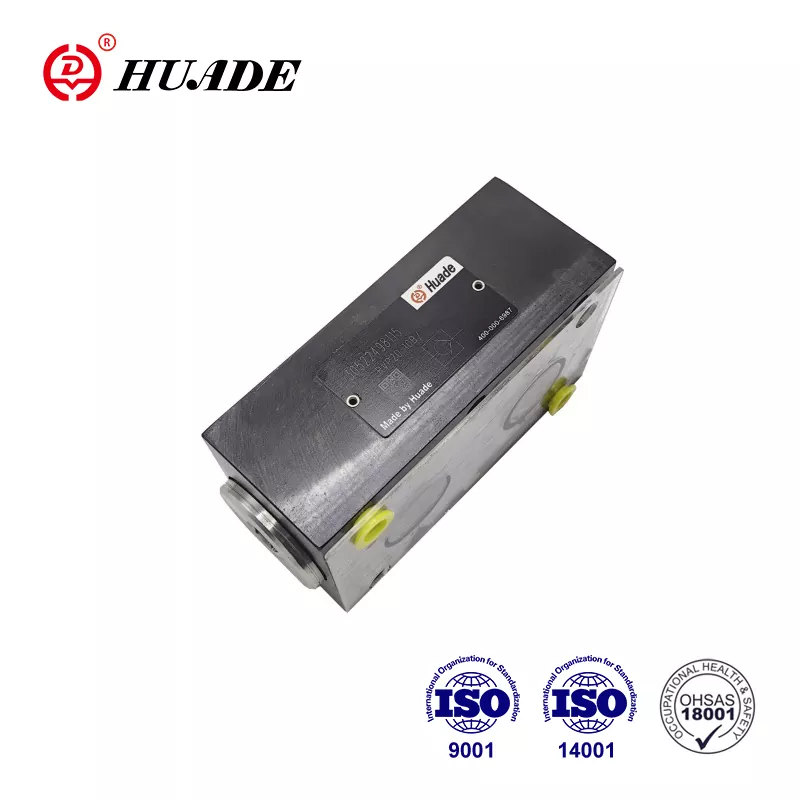

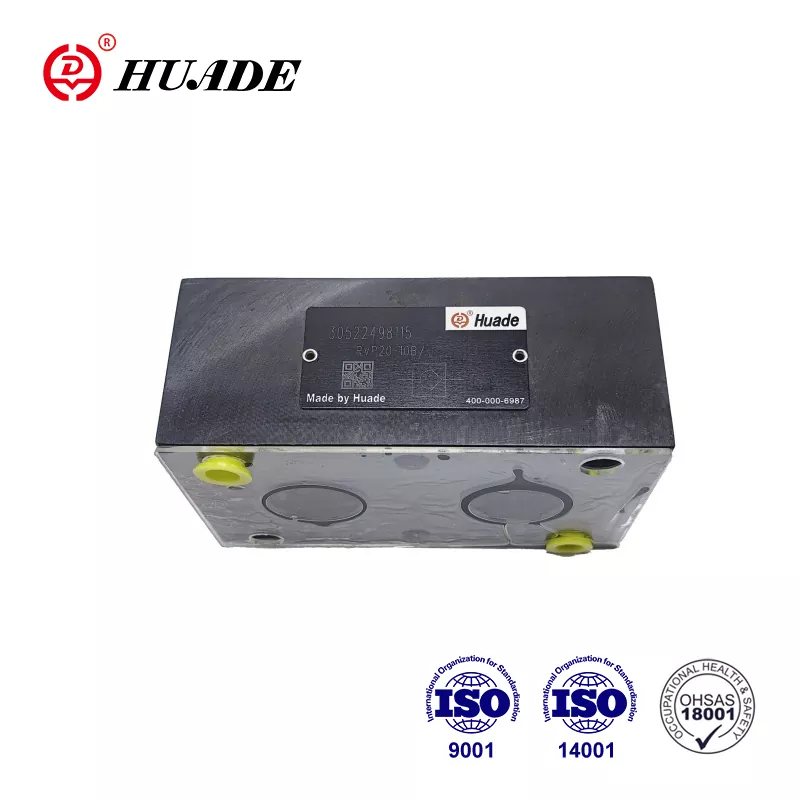

Tilbakeslagsventilen RVP-20 er en fjærbelastet ventil produsert av HYDAC, et tysk selskap som spesialiserer seg på hydrauliske løsninger. Denne ventilen bruker en kjegleformet tallerkendesign som skaper en lekkasjefri tetning når væske prøver å strømme bakover. "20" i navnet indikerer at den er dimensjonert for bruk med middels strømning, tilsvarende en 1-tommers rørforbindelse i -16-serien.
Ventilen tillater fri strøm fra port B til port A mens den blokkerer omvendt strømning fullstendig. Når væsketrykket overvinner fjærkraften (vanligvis 0,5 bar), beveger kjeglen seg tilbake og lar væske passere gjennom. Når trykket faller eller reverserer, skyver fjæren raskt kjeglen tilbake mot setet, og stopper enhver bakoverbevegelse. Denne enkle mekaniske handlingen skjer uten elektrisk kraft eller ekstern kontroll.
Installer et lufte- eller ventilasjonsfilter i systemer der det kan oppstå luftinnblanding. Innestengt luft kan forhindre at tilbakeslagsventilen RVP-20 lukkes ordentlig og kan forårsake kavitasjonsskader over tid. Plassering av ventilen slik at luftbobler kan stige og slippe ut forbedrer ytelsen og levetiden.
Tekniske spesifikasjoner og ytelse
Tilbakeslagsventilen RVP-20 håndterer maksimalt arbeidstrykk opptil 350 bar (5000 psi) og flyter opptil 350 liter per minutt (150 gpm). Disse spesifikasjonene gjør den egnet for middels kraftige hydrauliske systemer som finnes i anleggsutstyr og industrimaskiner. Ventilen opprettholder ytelsen i et temperaturområde fra -20°C til +80°C, og dekker de fleste driftsmiljøer.
Sprekketrykket for standard tilbakeslagsventil RVP-20 er 0,5 bar, noe som betyr at væske bare trenger minimalt trykk for å åpne ventilen for fremoverstrømning. Tilpassede versjoner med 1 bar eller høyere sprekktrykk er tilgjengelige når applikasjoner krever mer motstand mot åpning. Trykkfallet over ventilen øker med strømningshastigheten – ved 200 liter per minutt, forvent rundt 2 bar trykktap, mens ved maksimal strømning på 350 liter per minutt kan trykkfallet nå 4 til 8 bar.
Ventilhuset består av fosfatert stål med muligheter for sinkbelegg, mens kjeglen og setet er laget av herdet og slipt stål for holdbarhet. FKM-tetninger gir kjemisk motstand og fungerer med mineraloljehydraulikkvæsker med en viskositet mellom 2,8 og 800 mm²/s. Designet følger DIN ISO 1219 standarder og er testet med mineraloljer som oppfyller DIN 51524 spesifikasjoner.
Slik fungerer tilbakeslagsventilen RVP-20
Installasjonen krever M10-bolter tiltrukket til 20-30 Nm. Monteringsflaten bør ha en ruhet på 0,8 μm eller jevnere for å sikre riktig tetting. Ventilen kan monteres i alle retninger uten å påvirke ytelsen, noe som gir designere fleksibilitet når de lager hydrauliske kretser. Portgjenger strekker seg 16 mm dypt, og flenstykkelsen måler 19 mm.
Når væske kommer inn fra port B med tilstrekkelig trykk, presser den mot kjegleoverflaten. Når trykket overstiger fjærkraften, forskyver kjeglen seg bakover, og åpner en bane for væske til å strømme mot port A. Keglen forblir åpen så lenge fremovertrykket fortsetter. Under denne åpne tilstanden skaper tilbakeslagsventilen RVP-20 relativt lav motstand, noe som tillater effektiv væskebevegelse gjennom systemet.
Hvis trykket utjevner eller reverserer, skyver fjæren umiddelbart kjeglen tilbake til lukket stilling. Denne raske lukkingen forhindrer tilbakestrømning og beskytter oppstrømskomponenter mot trykktopper eller omvendt rotasjon. Konusdesignet sikrer at ventilsetene sitter ordentlig hver gang uten at det kreves justering eller vedlikehold av lukkemekanismen.
Installasjonsdimensjoner og montering
Tilbakeslagsventilen RVP-20 bruker et standardisert platemonteringsmønster som passer til SAE-, BSPP- og NPTF-portkonfigurasjoner. Monteringsflaten måler 76,5 mm bred med porter med en avstand på 60 mm. Den totale lengden på ventilen er 133 mm, med en sokkelhøyde på 127 mm. Disse kompakte dimensjonene gjør at tilbakeslagsventilen RVP-20 kan passe inn i trange rom i hydrauliske manifolder.
Installasjonen krever M10-bolter tiltrukket til 20-30 Nm. Monteringsflaten bør ha en ruhet på 0,8 μm eller jevnere for å sikre riktig tetting. Ventilen kan monteres i alle retninger uten å påvirke ytelsen, noe som gir designere fleksibilitet når de lager hydrauliske kretser. Portgjenger strekker seg 16 mm dypt, og flenstykkelsen måler 19 mm.
Når du installerer tilbakeslagsventilen RVP-20, må du kontrollere at strømningsretningen samsvarer med pilmerkingen på ventilhuset. Port B skal kobles til trykkkilden, mens port A kobles til den beskyttede kretsen. Bruk av riktig boltkvalitet (10,9 eller høyere) forhindrer festefeil under vibrasjon og trykksyklus.
Vanlige applikasjoner for tilbakeslagsventil RVP-20
Mobilt maskineri representerer et viktig bruksområde for tilbakeslagsventilen RVP-20. Gravemaskiner bruker disse ventilene ved hydrauliske pumpeuttak for å opprettholde mottrykket og forhindre trykkstøt når bommens bevegelser stopper plutselig. Valser og komprimatorer drar nytte av ventilens evne til å isolere hydrauliske kretser, og forbedrer sikkerheten under drift av utstyret.
Industrielle automasjonssystemer er avhengige av tilbakeslagsventilen RVP-20 for sylinderlåsing og trykkvedlikehold. Sprøytestøpemaskiner bruker disse ventilene for å sikre stabilt injeksjonstrykk, noe som reduserer defekter og nedetid med 20-30 % i henhold til feltrapporter. Hydrauliske systemer i samlebåndet bruker ventilene for å forhindre utilsiktet bevegelse når kretsene er trykkløse.
Marine og offshore-applikasjoner drar fordel av tilbakeslagsventilen RVP-20s korrosjonsbestandige materialer og pålitelige tetning. Ventilaktuatorer på skip og oljeplattformer bruker disse tilbakeslagsventilene for retningsisolering. Høytrykkssmøresystemer og hydrauliske klemmearmaturer inkluderer også RVP-20 hvor tilbakestrømningsforebygging er avgjørende for systemets integritet.
Ventilen fungerer best i syklusapplikasjoner med lav til middels frekvens. For systemer med konstant høyfrekvent drift kan gjentatt åpning og lukking akselerere slitasje på kjeglen og seteoverflaten. I slike tilfeller blir det viktig å vurdere alternative ventildesign eller hyppigere vedlikeholdsintervaller.
Vedlikehold og levetid
Tilbakeslagsventilen RVP-20 krever minimalt vedlikehold under normale driftsforhold. HYDAC vurderer den gjennomsnittlige tiden til feil (MTTF_d) til 150 år under ideelle forhold, selv om faktisk levetid avhenger sterkt av væskerenhet og driftsmiljø. Årlige inspeksjoner eller kontroller hver 1000. driftstime hjelper til med å identifisere slitasje før feil oppstår.
Viktige vedlikeholdsoppgaver inkluderer inspeksjon av tetninger for skade eller forringelse og overvåking av trykkfall over ventilen. Hvis trykkfallet øker med mer enn 10 % fra basislinjemålinger, kan intern slitasje eller forurensning påvirke ytelsen. Utskiftningssett for tetninger (delenummer 555094) er tilgjengelig for periodisk service.
Ved service på tilbakeslagsventilen RVP-20, isoler den hydrauliske kretsen fullstendig og avlast alt trykk før du fjerner ventilen. Etter montering, utfør en lekkasjetest ved 1,5 ganger arbeidstrykket for å verifisere tetningens integritet. Vedlikehold av riktig væskefiltrering (20 μm eller finere) forlenger ventilens levetid betydelig ved å forhindre at slipende partikler skader tetningsflatene.
Å holde hydraulikkvæsken ren og innenfor spesifisert viskositetsområde forhindrer de vanligste problemene med tilbakeslagsventilen RVP-20. Forurensning forårsaker omtrent 80 % av feil på hydrauliske komponenter, så investering i kvalitetsfiltrering og regelmessig væskeanalyse lønner seg gjennom forlenget komponentlevetid og redusert nedetid.
Sammenligning av tilbakeslagsventil RVP-20 med lignende modeller
Innenfor HYDAC RV/RVP-serien, sitter Back Valve RVP-20 mellom mindre og større modeller. RVP-16 håndterer strømmer opp til 200 liter per minutt og veier 2,1 kg, noe som gjør den egnet for lettere bruksområder. RVP-25 øker kapasiteten til 550 liter per minutt, men veier 5,8 kg, bedre egnet for tunge industrielle systemer. Alle tre modellene deler samme 350 bar maksimale trykkklassifisering og temperaturområde.
Andre produsenter tilbyr konkurrerende produkter med lignende spesifikasjoner. Bosch Rexroths S 20-serie gir integrerte sikkerhetsfunksjoner og elektriske overvåkingsalternativer, med trykkklassifiseringer til 315 bar og strømningskapasitet til 450 liter per minutt. Parker Hannifins PV-serie legger vekt på lette komposittmaterialer for romfartsapplikasjoner, som håndterer 350 bar og 300 liter per minutt.
Danfoss CSV-seriens ventiler har forbedret korrosjonsmotstand og høyere trykkklasser (420 bar) egnet for landbruksutstyr. HAWE Hydraulik BC-serien tilbyr ultrakompakte design for tyske maskinprodusenter, med 350 bar trykk og 320 liter per minutt flyt. Back Valve RVP-20 forblir konkurransedyktig gjennom sin påviste pålitelighet, lekkasjefrie design og enkle integrering i eksisterende HYDAC-systemer.
Innkjøp og tilgjengelighet
Tilbakeslagsventilen RVP-20 har standard delenummer 705937 fra HYDAC. Kjøp gjennom autoriserte distributører sikrer ekte deler og teknisk støtte. Store distributører inkluderer ValinOnline og Leader Hydraulics, som lagerfører ventilen og tilhørende tetningssett. Ledetider varierer etter region, men varierer vanligvis fra umiddelbar tilgjengelighet til 2-4 uker for standardkonfigurasjoner.
Tilpassede versjoner av tilbakeslagsventilen RVP-20 med forskjellige sprekktrykk eller spesielle tetninger krever lengre ledetider, vanligvis 6-8 uker. Når du bestiller tilpassede spesifikasjoner, oppgi komplette systemkrav, inkludert arbeidstrykk, strømningshastighet, væsketype og temperaturområde. Denne informasjonen hjelper HYDAC-ingeniører med å anbefale den optimale konfigurasjonen.
Brukte eller renoverte tilbakeslagsventil RVP-20-enheter vises på sekundærmarkeder som eBay, ofte til lavere priser. Kjøp av brukte hydrauliske komponenter innebærer imidlertid risiko inkludert ukjent servicehistorikk og potensiell intern slitasje. Hvis kostnadsbegrensninger krever å vurdere brukte ventiler, kjøp kun fra selgere med verifisert omdømme og be om trykktestingsdokumentasjon.
Beste praksis for tilbakeslagsventil RVP-20-integrasjon
Vellykket integrering av tilbakeslagsventilen RVP-20 starter med riktig systemdesign. Beregn faktiske strømningshastigheter og trykkfall for å sikre at ventilen ikke vil skape for stor motstand i kretsen. Ventilen fungerer best når strømmen holder seg under 80 % av maksimal kapasitet, og gir margin for trykktopper og temperaturvariasjoner.
Installer et lufte- eller ventilasjonsfilter i systemer der det kan oppstå luftinnblanding. Innestengt luft kan forhindre at tilbakeslagsventilen RVP-20 lukkes ordentlig og kan forårsake kavitasjonsskader over tid. Plassering av ventilen slik at luftbobler kan stige og slippe ut forbedrer ytelsen og levetiden.
Når du bruker flere tilbakeslagsventil RVP-20-enheter i parallelle kretser, sørg for balansert strømningsfordeling. Små variasjoner i sprekktrykk mellom ventiler kan forårsake ujevn belastning, noe som reduserer effektiviteten til det parallelle arrangementet. Vurder å bruke matchede sett fra samme produksjonsbatch for kritiske applikasjoner.
Overvåk tilbakeslagsventilen RVP-20 under første systemoppstart og igangkjøring. Se etter uvanlig støy, overdreven varme eller uventede trykkavlesninger som kan indikere installasjonsproblemer eller inkompatible driftsforhold. Tidlig oppdagelse av problemer forhindrer skade på ventilen og andre systemkomponenter.
Forstå begrensninger og hensyn
Selv om tilbakeslagsventilen RVP-20 utmerker seg i mange applikasjoner, forhindrer man feilanvendelse ved å erkjenne dens begrensninger. Ventilen er ikke designet for høyfrekvent sykling der kjeglen åpnes og lukkes mange ganger i minuttet. Slik operasjon akselererer slitasje og kan forårsake for tidlig feil. For høyfrekvente applikasjoner bør du vurdere pilotstyrte tilbakeslagsventiler eller patronventiler designet for dynamisk service.
Den fjærbelastede utformingen betyr at tilbakeslagsventilen RVP-20 alltid skaper et trykkfall under foroverflytning. I kretser der minimal motstand er kritisk, må denne egenskapen ta hensyn til pumpestørrelser og systemeffektivitetsberegninger. Ved maksimal strømning kan trykkfallet nå 8 bar, noe som omdannes til varme og bortkastet energi.
Omvendt strømning produserer ingen lekkasje når ventilen fungerer som den skal, men forurensning eller slitasje kan kompromittere tetning. Systemer som krever absolutt nulllekkasje for sikkerhet, kan trenge redundante ventiler eller alternative tetningsteknologier. Regelmessig testing bekrefter at omvendt tetning forblir effektiv gjennom hele ventilens levetid.
Tilbakeslagsventilen RVP-20 gir ren mekanisk drift uten posisjonsfeedback eller justerbarhet under drift. Applikasjoner som krever variabelt sprekktrykk eller fjernkontroll trenger forskjellige ventiltyper. Å forstå disse grunnleggende egenskapene hjelper til med å matche ventilen til passende bruksområder.
Konklusjon
Tilbakeslagsventilen RVP-20 fungerer som en pålitelig løsning for å forhindre tilbakestrømning i hydrauliske systemer som opererer ved trykk på opptil 350 bar med strømninger på 350 liter per minutt. Dens fjærbelastede kjegledesign skaper lekkasjefri omvendt tetning samtidig som den opprettholder lavt trykkfall fremover. Det kompakte platemonteringsformatet forenkler installasjonen i ventilblokker og manifolder.
Denne ventilen finner utbredt bruk i mobilt maskineri, industriell automasjon og marin hydraulikk der retningskontroll er viktig for sikkerhet og effektivitet. Med riktig installasjon, væskerenhet og periodisk inspeksjon gir tilbakeslagsventilen RVP-20 mange års problemfri service. Dens standardiserte design og brede tilgjengelighet gjør den til et praktisk valg for nye systemer og erstatningsapplikasjoner.
Når du velger en tilbakeslagsventil for hydrauliske applikasjoner, bør du vurdere tilbakeslagsventilen RVP-20 for middels kraftige kretser som krever pålitelig tilbakestrømningsbeskyttelse. Tilpass ventilens spesifikasjoner til dine systemkrav, følg installasjonsretningslinjene og oppretthold riktig væsketilstand for optimal ytelse og lang levetid.
