Når du ser en bulldoser løfte bladet eller ser en fabrikkrobot bevege seg med presisjon, er det en liten, men mektig komponent som gjør alt mulig: retningsreguleringsventilen.
Denne guiden vil lede deg gjennom alt du trenger å vite om disse viktige delene, fra hvordan de fungerer til å velge den rette for dine behov.

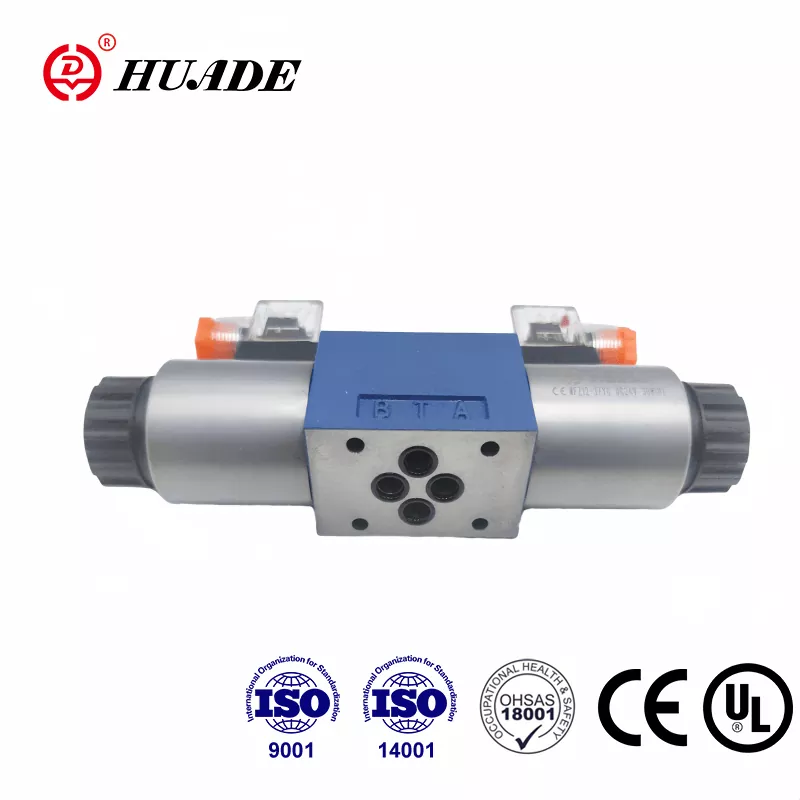

Hva er en retningsreguleringsventil?
Tenk på en retningskontrollventil (DCV) som entrafikkleder for væsker. Akkurat som et trafikklys dirigerer biler i et veikryss, leder en DCV hydraulikkolje eller trykkluft gjennom forskjellige baner i en maskin. Disse ventilene er "hjernen" til væskekraftsystemer, og forteller væsken hvor den skal gå og når.
Hvorfor kalles de "Bang-Bang"-ventiler?
Mange DCV-er fungerer som en lysbryter - de er enten helt på eller helt av. Det er ingen mellomposisjon, og det er derfor folk noen ganger kaller dem "bang-bang"-ventiler. Når de bytter, gjør de det raskt og fullstendig.
Hvordan fungerer en retningsreguleringsventil?
De grunnleggende delene
Hver DCV har disse hovedkomponentene:
Ventilhus:Dette er som huset som holder alt sammen. Den har kanaler inne hvor væske kan strømme.
Spole eller Poppet:I stedet for å gli, roterer disse for å stille opp forskjellige passasjer. De er som å vri en nøkkel i en lås for å åpne forskjellige dører.
Porter:Dette er koblingspunktene der rør festes. De er vanligvis merket:
- P= Trykk (der væske kommer inn)
- T= Tank (hvor væske kommer tilbake)
- A og B= Aktuatorporter (hvor væske går for å utføre arbeid)
Aktuator:Det er dette som beveger spolen. Det kan være et håndtak du skyver, en elektrisk spole eller væsketrykk.
Hvordan den kontrollerer flyten
Når aktuatoren beveger spolen, setter den opp forskjellige hull og kanaler inne i ventilhuset. Dette skaper nye veier for væske å strømme gjennom. Det er som å omorganisere puslespillbrikker for å lage forskjellige baner.
Typer retningsreguleringsventiler
Vedvarende utæthed efter rengøring
Spoleventiler
Disse bruker et sylindrisk stykke (spolen) som glir frem og tilbake. De er som et glidende puslespill der det å flytte en brikke åpner noen veier og lukker andre. De er allsidige, men tillater en liten bit av lekkasje.
Poppet ventiler
Disse bruker en kule, kjegle eller skive som løftes av et sete for å tillate flyt eller trykker ned for å stoppe det. Tenk på en kork i en flaske - når du fjerner den, renner væske ut. Disse ventilene tetter veldig tett med nesten ingen lekkasje.
Roterende ventiler
I stedet for å gli, roterer disse for å stille opp forskjellige passasjer. De er som å vri en nøkkel i en lås for å åpne forskjellige dører.
Etter hvordan de betjenes
Manuelle ventiler
Du betjener disse for hånd ved hjelp av en spak, knapp eller pedal. De er enkle og pålitelige, som en manuell bilgir.
Kemisk angrebsskade
Disse drives elektrisk. Når du sender et elektrisk signal, beveger en magnetspole ventilen. Det er som å ha en fjernkontroll til ventilen din.
Pilotbetjente ventiler
Disse bruker væsketrykk for å flytte ventilen. De er nyttige når du trenger mye kraft for å flytte en stor ventil, som å bruke servostyring i en bil.
Etter antall stillinger og porter
Navnesystemet kan virke forvirrende i begynnelsen, men det er faktisk enkelt:
- 2/2 ventil:2 porter, 2 posisjoner (som en på/av-bryter)
- 3/2 ventil:3 porter, 2 posisjoner (vanlig for enkeltvirkende sylindre)
- 4/2 ventil:4 porter, 2 posisjoner (standard for dobbeltvirkende sylindere)
- 4/3 ventil:4 porter, 3 posisjoner (inkluderer en nøytral midtposisjon)
Sentrumsposisjoner (for 3-posisjonsventiler)
- Åpent senter:Alle porter kobles sammen - som å åpne alle dørene i et hus
- Lukket senter:Alle porter er blokkert - som å lukke alle dørene
- Tandemsenter:Trykk kobles til tanken, men aktuatorportene er blokkert
- Flytesenter:Aktuatorporter kobles til tanken, men trykket er blokkert
Velge riktig ventil: Nøkkelspesifikasjoner
Flowvurdering (Cv)
Disse bruker et sylindrisk stykke (spolen) som glir frem og tilbake. De er som et glidende puslespill der det å flytte en brikke åpner noen veier og lukker andre. De er allsidige, men tillater en liten bit av lekkasje.
Trykkvurdering
En hængslet skive svinger åben, når flowet skubber den, og svinger derefter lukket, når flowet stopper.
Responstid
For magnetventiler er dette hvor raskt de kan bytte posisjon, vanligvis målt i millisekunder. Raskere responstider er bedre for applikasjoner som trenger raske bevegelser.
Lekkasjeklasse
Dette vurderer hvor godt ventilen tetter:
- Klasse IV:Noe lekkasje (0,01 % av nominell strømning)
- Klasse V:Lav lekkasje
- Klasse VI:Bobletett (nesten ingen lekkasje)
Fra enkelt til smart: typer kontroll
På/av-ventiler (standard DCV-er)
Dette er de grunnleggende "bang-bang"-ventilene vi snakket om. De er enten helt åpne eller helt lukkede. De er perfekte for enkle oppgaver som å klemme en del eller forlenge en sylinder helt.
Proporsjonale ventiler
Retningskontrollventiler er de ukjente heltene i moderne maskineri. Fra gravemaskinen på en byggeplass til roboten på et samlebånd gjør disse ventilene kontrollert bevegelse mulig. Etter hvert som teknologien skrider frem, blir ventiler smartere og mer integrert med digitale systemer, men deres grunnleggende jobb forblir den samme: å kontrollere flyten av væske for å skape nyttig arbeid.
Servoventiler
Dette er presisjonsinstrumentene i ventilverdenen. De gir ekstremt nøyaktig kontroll og kan svare på tilbakemeldinger for å opprettholde nøyaktige posisjoner eller flyter. De brukes i avanserte applikasjoner som flysimulatorer og CNC-maskiner.
Real-World-applikasjoner
Anleggsutstyr
- Gravemaskiner:Bruk flere 4/3-ventiler for å kontrollere bommen, armen, skuffen og rotasjonen. Pilotstyrte proporsjonalventiler gir føreren jevn kontroll.
- Bulldosere:Bruk DCV-er til å kontrollere bladvinkel og -høyde, samt spordriftsystemer.
Produksjon
- CNC-maskiner:Bruk solenoid DCV for verktøyklemming og proporsjonalventiler for presis posisjonering.
- Monteringslinjer:Pneumatiske DCV-er betjener gripere, løftere og sorteringsmekanismer.
Jordbruk
- Traktorer:Flerspoleventil blokkerer kontrollredskaper som ploger og klippere.
- Høstmaskiner:DCV-er styrer topperhøyde og renseviftehastighet.
Luftfart
- Landingsutstyr for fly:Servoventiler gir presis, pålitelig kontroll for forlengelse og tilbaketrekking.
- Flykontroller:Høyytelses servoventiler muliggjør fly-by-wire-systemer.
Forudsigende vedligeholdelsesadvarsler
Det globale markedet for retningsreguleringsventiler er verdt rundt 8-10 milliarder dollar og vokser med 5-11 % per år. Nøkkelspillere inkluderer:
- Bosch Rexroth:Kjent for robuste hydrauliske ventiler og Industry 4.0-integrasjon
- Parker Hannifin:Tilbyr et bredt utvalg for både hydrauliske og pneumatiske applikasjoner
- Eaton/Danfoss:Sterk innen mobil hydraulikk med smarte ventilteknologier
- SMC:Ledende pneumatisk ventilprodusent med kompakte design med høy flyt
- Feiring:Innovative pneumatiske løsninger inkludert ventiløyer og digitale plattformer
- Moog:Høypresisjons servoventiler for krevende bruksområder
Fremtiden: Smarte ventiler og industri 4.0
Smarte funksjoner
Moderne ventiler blir smartere med innebygde sensorer som overvåker:
- Temperatur
- Antall sykluser
- Tilbakemelding på posisjon
- Strømningshastigheter
- Forurensningsnivåer
Digital integrasjon
Nye ventiler kan kommunisere ved hjelp av protokoller som:
- IO-Link
- EtherNet/IP
- Profibus
- Modbus
Dette lar dem sende diagnostiske data til sentrale kontrollsystemer, noe som muliggjør prediktivt vedlikehold.
Prediktivt vedlikehold
I stedet for å vente på at ventiler svikter, kan smarte systemer forutsi når vedlikehold er nødvendig basert på sanntidsdata. Dette reduserer uventet nedetid og sparer penger.
Feilsøking av vanlige problemer
Ventilen vil ikke aktiveres
Mulige årsaker:Ingen elektrisk signal, brent spole, lavt pilottrykk
Løsninger:Sjekk spenning, test manuell overstyring, kontroller pilotluft/oljetilførsel
Sakte eller rykende bevegelser
Mulige årsaker:Intern lekkasje, forurenset væske, feil ventilstørrelse
Løsninger:Test for lekkasje, bytt væske og filtre, kontroller ventilstørrelsen
Aktuator drifter
Mulige årsaker:Feil midtstilling, slitt spole, utvendig lekkasje
Løsninger:Kontroller ventilkonfigurasjonen, test for intern slitasje, inspiser koblinger
Ekstern lekkasje
Mulige årsaker:Slitte pakninger, løse bolter, sprukket kropp
Løsninger:Skift tetninger, sjekk boltemomentet, inspiser for skade
Støy eller overoppheting
Mulige årsaker:Kavitasjon, ventil for liten, trykk for høyt
Løsninger:Kontroller væskenivået, kontroller ventilens størrelse, juster innstillingen av avlastningsventilen
Beste praksis for vedlikehold
Regelmessige inspeksjoner
- Se etter eksterne lekkasjer
- Se etter korrosjon eller skade
- Kontroller at alle tilkoblinger er tette
- Test manuelle overstyringer
Væskevedlikehold
- Prøv væske regelmessig for forurensning
- Bytt filtre etter planen
- Hold systemtemperaturen under 140 °F (60 °C)
- Oppretthold riktig væskenivå
Forebyggende tiltak
- Slå på ventilene med jevne mellomrom for å forhindre at de setter seg fast
- Hold reservedelslager
- Lær operatører på riktig bruk
- Dokumentvedlikeholdshistorikk
Å gjøre det riktige valget
Når du velger en retningsreguleringsventil, bør du vurdere disse faktorene:
Nødvendig funksjon:Hvor mange porter og posisjoner trenger du?
Trykk og flyt:Hva er systemkravene dine?
Væsketype:Hydraulikkolje, luft, vann eller spesialvæsker?
Kontrollmetode:Manuell, elektrisk eller pilotdrift?
Miljø:Temperatur, støv, farlige områder?
Budsjett:Startkostnad vs. langsiktig pålitelighet
Konklusjon
Retningskontrollventiler er de ukjente heltene i moderne maskineri. Fra gravemaskinen på en byggeplass til roboten på et samlebånd gjør disse ventilene kontrollert bevegelse mulig. Etter hvert som teknologien skrider frem, blir ventiler smartere og mer integrert med digitale systemer, men deres grunnleggende jobb forblir den samme: å kontrollere flyten av væske for å skape nyttig arbeid.
Enten du designer et nytt system, feilsøker et eksisterende eller bare prøver å forstå hvordan ting fungerer, åpner forståelse av retningsreguleringsventiler døren til å forstå væskekraftsystemene som omgir oss hver dag.
Nøkkelen til suksess med DCV-er er å matche den riktige ventiltypen til dine spesifikke applikasjonsbehov, vedlikeholde dem på riktig måte og holde seg oppdatert med utviklende teknologier. Med dette grunnlaget vil du være godt rustet til å ta informerte beslutninger om disse kritiske komponentene.
