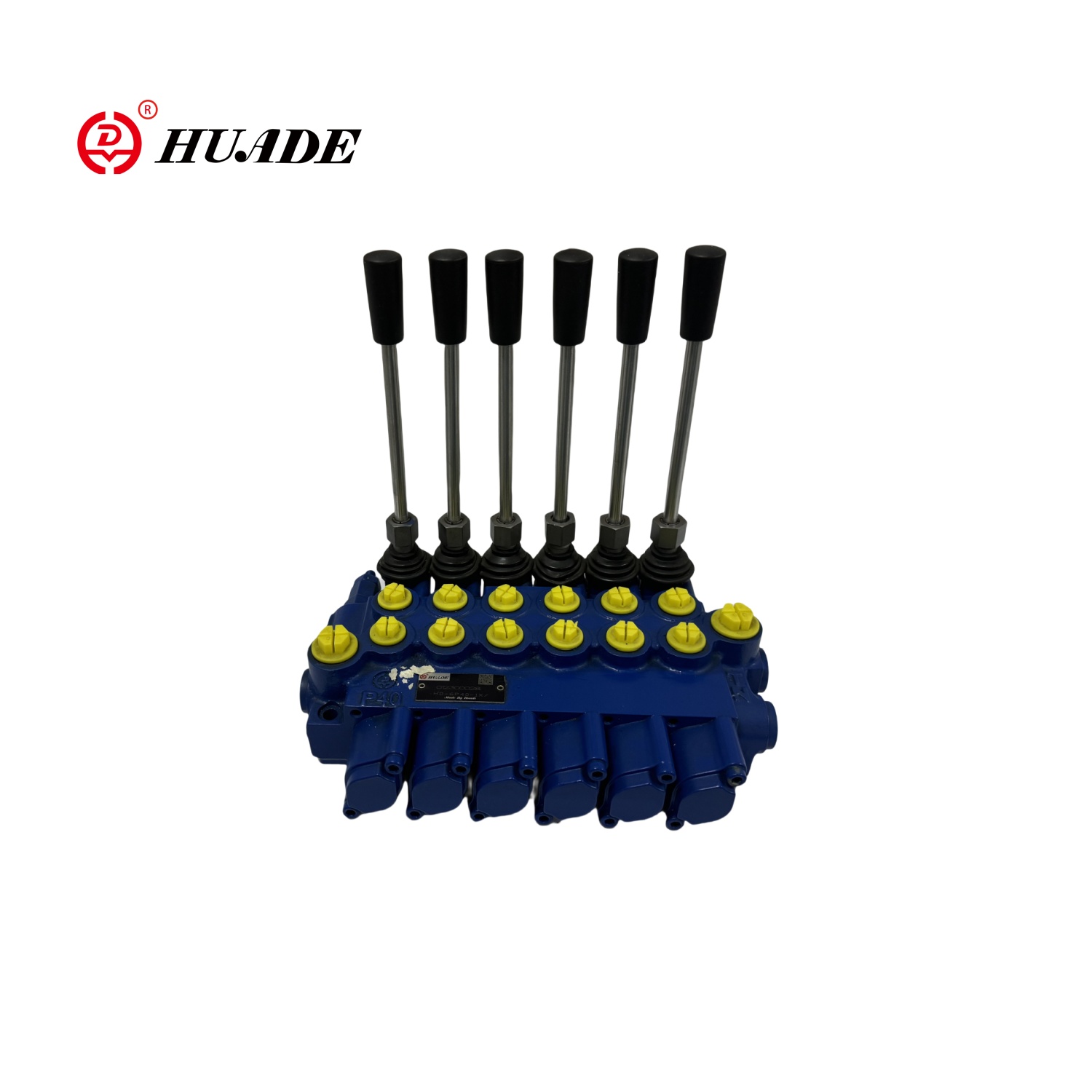

Huades åpne senter Multi-veis ventil er en spesiell hydraulisk ventil. Karakteristikken er at når ventilkjernen er i mellomposisjonen, kan den hydrauliske oljeutgangen med den hydrauliske pumpen strømme tilbake til oljetanken gjennom multi-veisventilen. Den åpne senteret multi-veis ventil vedtar generelt en seksveis multi-veis ventilstruktur. Hovedoljekretsen til det hydrauliske pumpeutløpet er delt inn i to kretsløp: en parallell oljekrets (parallellkanal) og en bypassoljekrets (åpen senterkanal). Hastighetsreguleringen av det åpne senteret Multi-veis ventil vedtar en kombinasjon av bypass-gass- og oljeinnløpsgruppe. Hastighetsreguleringseffekten oppnås ved å kontrollere åpningsmengden til oljesylinderen og oljetanken gjennom ventilkjernen.
| Strukturelle funksjoner | Generell struktur |
| Installasjon og fiksing | 2 × M8 bolter |
| Trykkforbindelse | Åpen sentrum Multi-veis ventil |
| Omgivelsestemperatur | -40 til +60 ℃ |
| Oljemedium | Mineral hydraulisk olje |
| Viskositetsområde | Tillatt 12 ~ 800mm2/s |
| Anbefalt rekkevidde 20 ~ 100mm2/s | |
| Oljetemperatur | -15 til 80 ℃ |
| Filternivå | Olje fast forurensningsnivå NAS1638 Nivå 10 |
| Maksimalt arbeidstrykk | P = 250 bar, t = 50bar, a, b = 300bar |
| Nominell flyt | 40L/min |
| Ventilkjernetur | ± 6mm |
| Spole drivkraft | Mindre enn 200n |
Funksjoner:
▶ Vedta en integrert design for å kontrollere strømningsretningen til væsken i start-, arbeids- og stopptilstandene
▶ Press til 250bar
▶ Strøm til 40L/min
▶ 6-enheters integrert struktur
▶ Åpen sentertype
Søknad:
Åpent senter multi-veis ventil brukes hovedsakelig i kullboringsrigger, kraner og borerigger.
