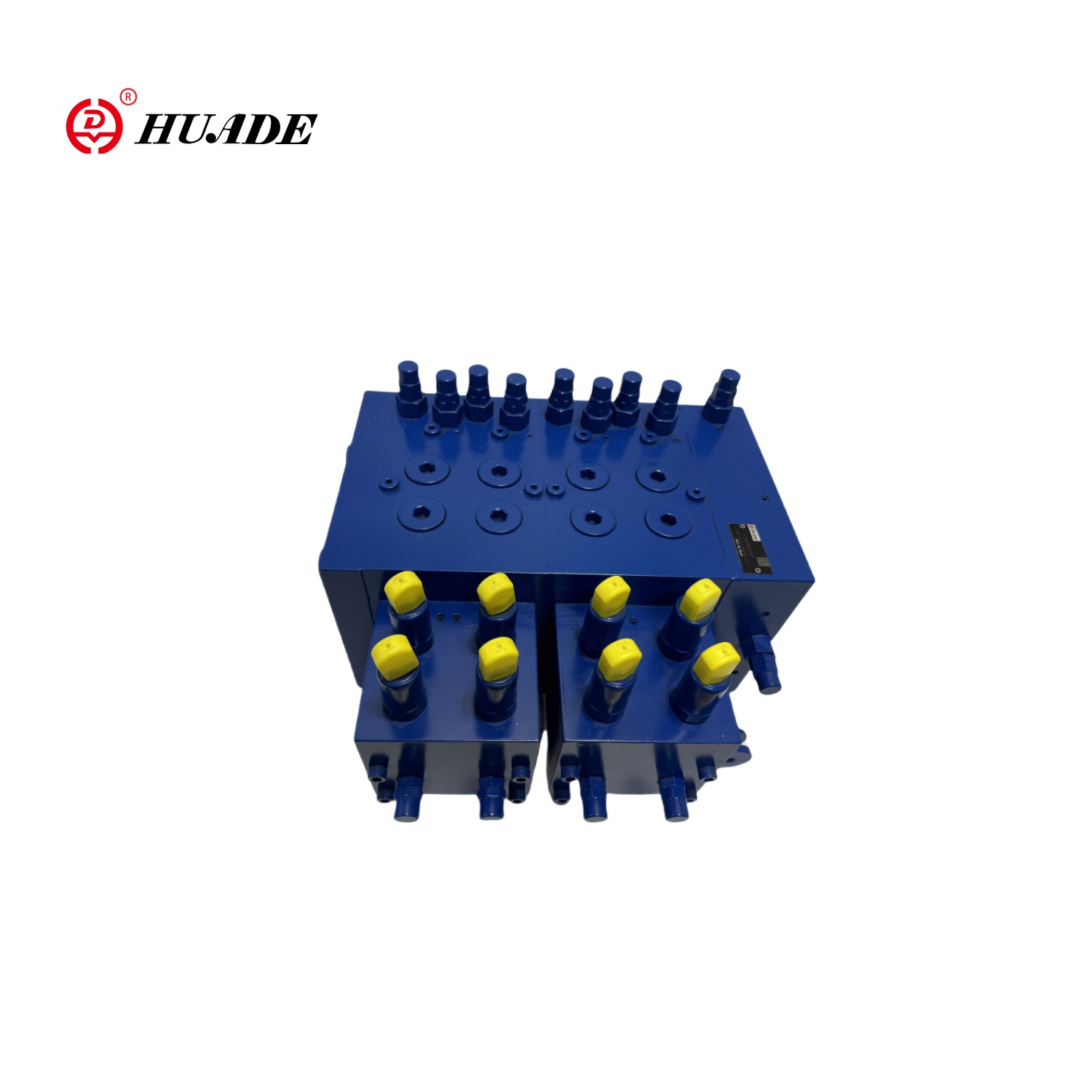

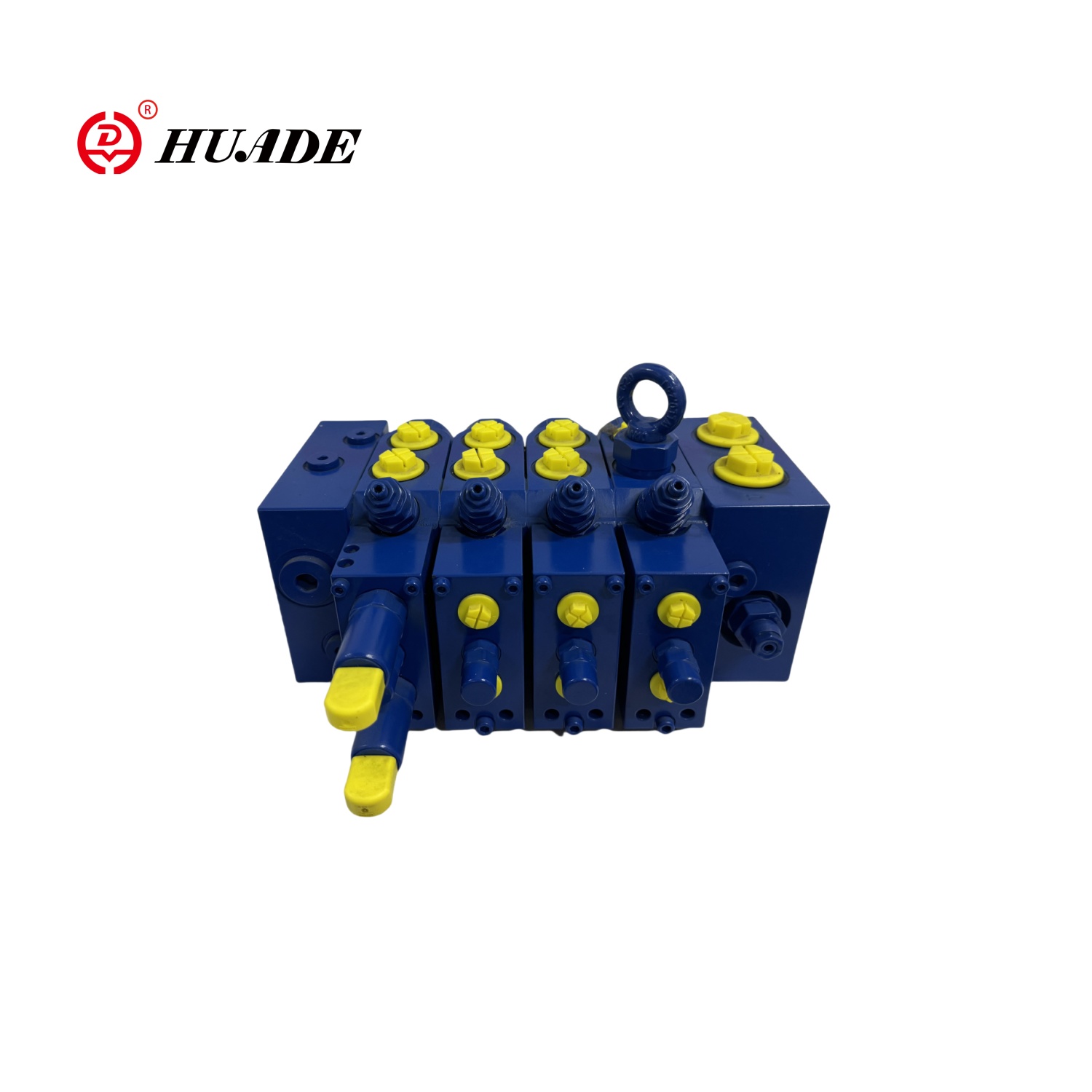

En belastningsfølsom flerveisventil er en ventil som mater tilbake endringssignalene for trykk, strømning og strøm til ventilen for å realisere kontrollfunksjonen. Den kan automatisk justere strømmen i henhold til belastningsendringen for å opprettholde stabiliteten og effektiviteten til systemet. Den belastningsfølsomme flerveisventilen er vanligvis utstyrt med en trykksensor for å overvåke de hydrauliske trykkendringene i systemet i sanntid.
| Generelt | ||
| Installasjonssted | Ingen krav | |
| Oljeport | Rørtråd IS0228/1 | |
| Vekt | Oljeinnløp (side) （kg） | 7 |
| Retningsventil, hydraulisk （kg） | 7.1 | |
| Retningsventil, elektro-hydraulisk （kg） | 7.5 | |
| Slutt （kg） | 5.8 | |
| Hydraulisk olje og omgivelsestemperaturområde (℃) | -20 til 80 | |
| Hydraulisk | ||
| Strømme | Port p q l/min | 300 med mellomoljeinnløp |
| L/min | 200 med sideoljeinnløp | |
| Port a 、 b q l/min | 150 med trykkkompensator og belastningsfunksjon (s type) | |
| L/min | 190 med trykkkompensator, uten belastningsfunksjon (t type) | |
| L/min | 200 Trykkkompensator (type C) | |
| Nominelt trykk P -bar | 350 | |
| Maksimalt arbeidstrykk per port | P P Bar | 350 |
| A, B P Bar | 420 | |
| LS P Bar | 330 | |
| T p bar | 30 | |
| Og p bar | Ingen trykk tilbake til tanken | |
| Maksimalt pilottrykk per port | X P Bar | 35 |
| A, B P Bar | 35 | |
| Pilottrykkområde | Hydraulisk P -bar | 8.5 til 22.5 |
| Elektro-hydraulisk P-bar | 6.5 til 17.2 | |
| Nødvendig kontrolldifferensialtrykk av multi-veis ventil | S-Type og C-type P Bar | 18 |
| T-type P Bar | 25 | |
| LS -avlastningsventilfunksjon (justeringsområde) Bar | 50 til 149? 150 til 330 | |
| Hydraulisk olje | DIN51524 Mineralolje | |
| Viskositetsområde v mm2/s | 10 til 380 | |
| Tillatt forurensningsnivå av hydraulisk olje | 20/18/15 nivå | |
| Renslighetsnivå i henhold til IS04406 (c) | Det anbefales å bruke et filter med en minimumsfiltreringsnøyaktighet på β10≥75 | |
| Elektroniske enheter | ||
| Elektrisk pilotkontrollventil | TM1005110 Bytteventil | |
| TM82002 proporsjonal ventil | ||
Funksjoner:
▶ proporsjonal retningsventil for strømningskontroll uavhengig av belastningstrykk
▶ ChIP-type struktur
▶ Med lasttrykkskompensasjonsfunksjon
▶ Høy repeterbarhet og lav hysterese
▶ kan justeres med slagbegrensning
▶ Overløpsventil med oljefyllingsfunksjon
| Trykk | 300bar |
| Strømme | 120L/min |
| Nominelt press | 250bar (pumpeside) |
| 300bar (aktuatorsiden) | |
| Maksimal flyt | |
| (Pumpeside) | 200L/min (sideoljeinnløp) |
| 200L/min (mellomoljeinnløp) | |
| (Aktuatorsiden) | 200L/min (med lastholdingsfunksjon) |
| 190L/min (med trykkkompensator) | |
| 150L/min (med trykkkompensator og lastholdsventil) |
Søknad:
Lastesenserende flerveisventiler har blitt mye brukt i mange felt på grunn av deres utmerkede ytelse, for eksempel konstruksjonsmaskiner, landbruksmaskiner, industriell produksjon, løfting og transportmaskiner, gruvemaskiner, skip og marin ingeniørvitenskap.
