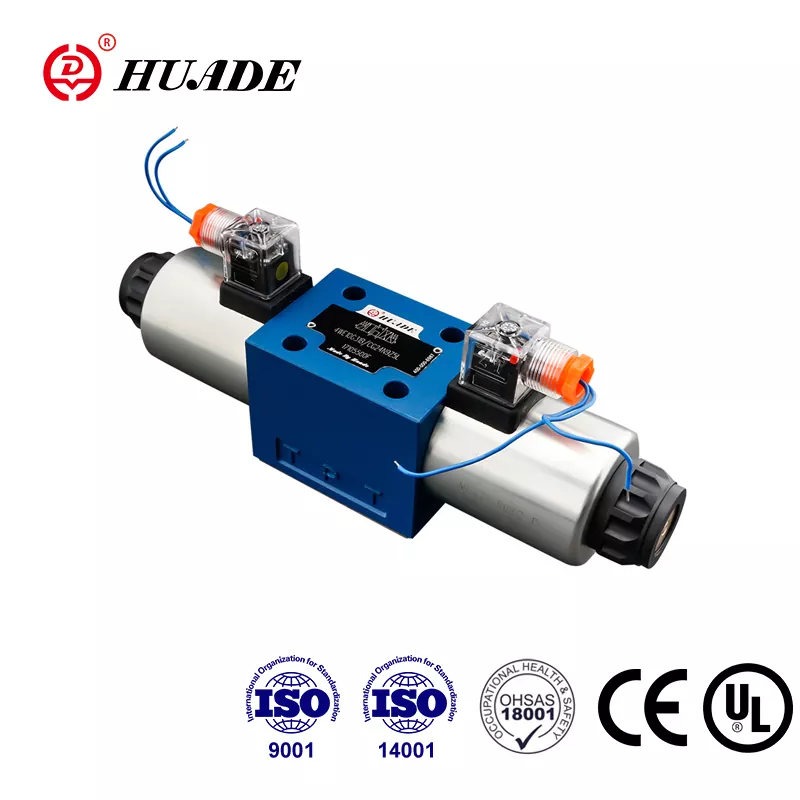

Disse ventilene er overalt rundt oss. Du finner dem i gravemaskiner som graver fundamenter, gaffeltrucker beveger bokser i lager og til og med i flymontrollsystemer. Uten disse ventilene ville tunge maskiner være umulige å kontrollere.
Hvordan fungerer disse ventilene?
Hoveddelene
Hver hydrauliske retningsreguleringsventil har tre nøkkeldeler som fungerer sammen:
1. Ventilkropp
Ventilkroppen er som huset der alt skjer. Det er vanligvis laget av sterke materialer som stål eller aluminium. På innsiden er det nøye borede hull som kalles porter. Disse portene har spesielle navn:
- P port:Hvor trykkvæske kommer inn
- T port:Der væske går tilbake til tanken
- A- og B -porter:Hvor væske går for å flytte sylindere eller motorer
2. Kontrollelement
Dette er den bevegelige delen som faktisk leder væsken. Det er to hovedtyper:
Spole:En rund, glidende stykke som ser ut som en blyant med bredere seksjoner. Når den glir frem og tilbake, åpnes den og lukker forskjellige veier for væsken.
Poppet:Et kjegleformet stykke som fungerer som en kork i en flaske. Den forsegler veldig tett når den er lukket, men kan åpne for å slippe væske gjennom.
3. aktuator
Dette er det som beveger kontrollelementet. Vanlige typer inkluderer:
- Fjærer som skyver ventilen tilbake til en sikker posisjon
- Magnetventiler (elektriske magneter) som beveger seg når de er drevet
- Manuelle spaker for hånddrift
- Pilotkontroller som bruker systemets eget trykk
Hvordan væske flyter
La oss bruke et enkelt eksempel med en hydraulisk sylinder:
Nøytral stilling:Når ventilen er i mellomposisjonen, forblir sylinderen satt. Avhengig av ventilutformingen, kan væske blokkeres eller få lov til å gå tilbake til tanken.
Utvide posisjon:Ventilen kobler trykkporten (P) til port A, og sender væske for å forlenge sylinderen. Samtidig strømmer væske fra den andre siden av sylinderen tilbake gjennom port B til tanken (t).
Trekk ut stilling:Nå bytter ventilen. Trykket går til port B for å trekke sylinderen tilbake, mens væsken går tilbake fra port A til tanken.
Typer hydrauliske retningsreguleringsventiler
Av intern design
Spoleventiler
Dette er den vanligste typen. Spolen glir inni ventilkroppen for å lage forskjellige strømningsstier.
Gode poeng:
- Kan håndtere komplekse operasjoner med flere stillinger
- Lav motstand mot væskestrømning
- Allsidig og mye brukt
Ikke så bra:
- Små hull lar noe væske lekke internt
- Kan sitte fast hvis væsken er skitten
Poppettventiler
Disse bruker kjegle eller kuleformede elementer som forsegler seg tett mot et sete.
Gode poeng:
- Nesten ingen intern lekkasje
- Arbeid godt med skitten væske
- Flott for å holde tunge belastninger
Ikke så bra:
- Begrenset til enkle av/på -funksjoner
- Trenger mer kraft for å operere
Av hvordan de drives
Manuelle ventiler:Operert for hånd ved hjelp av spaker, knotter eller knapper. Enkelt og pålitelig, men noen trenger å være der for å betjene dem.
Magnetventiler:Bruk elektrisk kraft til å betjene. Disse er perfekte for automatiserte systemer og kan kontrolleres av datamaskiner.
Pilotdrevne ventiler:Bruk systemets eget hydrauliske trykk for å bevege hovedventilen. Dette er som å bruke en liten ventil for å kontrollere en stor ventil - flott for applikasjoner med høy strømning.
Ved kontrollpresisjon
På/av ventiler:Enkle brytere som enten er helt åpne eller helt lukkede. Som en lysbryter - den er enten av eller på.
Proporsjonale ventiler:Disse kan delvis åpne, som en dimmerbryter for lys. Jo mer du viser kontrollsignalet, jo mer åpnes ventilen. Dette gir deg jevn hastighetskontroll.
Servo -ventiler:Den mest presise typen, brukt i applikasjoner som trenger ekstremt nøyaktig kontroll, som fly eller presisjonsproduksjonsutstyr.
Viktige funksjoner og spesifikasjoner
Senterfunksjoner
For spoleventiler er det som skjer i nøytral (sentrum) stilling veldig viktig:
Lukket senter:Alle porter er blokkert. Dette låser sylinderen på plass, men gjør at pumpen fungerer hardere.
Åpent senter:Trykkporten kobles til tanken. Dette sparer energi ved å la pumpen løpe uten trykk, men sylinderen kan drive.
Tandem Center:Et kompromiss som sparer litt energi mens du gir bedre belastning.
Viktige ytelsesnumre
- Trykkvurdering:Hvor mye trykk ventilen kan håndtere trygt. Vanligvis målt i psi eller bar.
- Strømningshastighet:Hvor mye væske som kan passere per minutt. Vanligvis målt i liter per minutt (GPM) eller liter per minutt.
- Responstid:Hvor raskt ventilen reagerer på et styresignal. Viktig for applikasjoner som trenger raske bevegelser.
- Trykkfall:Hvor mye trykk går tapt når væsken strømmer gjennom ventilen. Nedre er bedre for effektivitet.
Ventilsymboler og standarder
Ingeniører bruker spesielle symboler for å vise ventiler i hydrauliske diagrammer. Disse symbolene følger internasjonale standarder (ISO 1219) slik at ingeniører over hele verden kan forstå dem.
Et ventilsymbol viser:
- Bokser som representerer hver stilling
- Piler som viser strømningsstier
- Linjer med T-merker som viser blokkerte stier
- Brev (P, T, A, B) Merk av portene
- Symboler for fjærer og magnetventiler
For eksempel betyr en "4/3 ventil" 4 porter og 3 posisjoner.
Vanlige applikasjoner
Anleggsutstyr
Gravemaskiner bruker flere retningsreguleringsventiler for å betjene bom, arm, bøtte og spor uavhengig. Operatører bruker joysticks som sender signaler til proporsjonale ventiler for jevn kontroll.
Produksjon
Monteringslinjer bruker disse ventilene for å kontrollere robotarmer, presser og transportørsystemer. Magnetventiler reagerer på datakommandoer for presis timing.
Jordbruk
Moderne traktorer bruker proporsjonale ventilblokker for å kontrollere redskaper som ploger og høstere. Noen systemer integreres til og med med GPS for automatisert feltarbeid.
Luftfart
Fly bruker ekstremt pålitelige servoventiler for flykontroller. Disse ventilene må fungere perfekt selv under ekstreme forhold.
Toppprodusenter
Bosch Rexroth:Kjent for høykvalitetsventiler med avanserte elektronikk- og overvåkingsfunksjoner.
Parker Hannifin:Tilbyr et bredt spekter fra basiske industriklaff til spesialiserte mobile utstyrsventiler.
Eaton (Vickers):Kjent for tunge ventiler som varer lenge under tøffe forhold.
Danfoss:Spesialiserer seg i mobile hydraulikk og energieffektive systemer.
Hydac:Kjent for kompakte kassettventiler og tilpassede manifoldløsninger.
Installasjon og vedlikehold
Velge riktig ventil
Tenk på disse faktorene:
- Krav til trykk- og strømning: samsvarer med systembehovene dine
- Kontrolltype: av/på for enkle oppgaver, proporsjonal for variabel hastighet
- Miljø: Velg tetninger og belegg som er egnet for dine forhold
- Sikkerhet: Velg senterfunksjoner som gir sikker drift
Vanlige problemer og løsninger
Ventilen vil ikke fungere:
- Kontroller elektriske tilkoblinger på magnetventiler
- Kontroller tilstrekkelig hydraulisk trykk for pilotdrevne ventiler
- Se etter mekaniske hindringer
Langsom eller uberegnelig drift:
- Rengjør eller erstatt skitten hydraulisk væske
- Sjekk for luft i systemet
- Inspiser for slitte ventilkomponenter
Eksterne lekkasjer:
- Bytt ut slitte tetninger og pakninger
- Kontroller monteringsflatens flathet
- Kontroller riktig boltmoment
Beste praksis
Installasjon:
- Hold alt rent under installasjonen
- Bruk riktige pakninger og tetningsforbindelser
- Stram bolter til spesifiserte dreiemomentverdier
Operasjon:
- Start med lavt trykk for å sjekke grunnleggende funksjon
- Overvåk systemtemperatur og trykk
- Hold hydraulisk væske ren med riktig filtrering
Vedlikehold:
- Testventildrift regelmessig
- Endre hydraulisk væske i henhold til tidsplanen
- Hold detaljerte vedlikeholdsregister
Fremtidige trender
Den hydrauliske ventilindustrien fortsetter å utvikle seg:
Smarte ventiler:Nye ventiler inkluderer sensorer og elektronikk som kan rapportere deres tilstand og ytelse. Dette hjelper til med å forutsi når vedlikehold er nødvendig.
Energieffektivitet:Produsenter utvikler ventiler som kaster bort mindre energi, og hjelper til med å redusere driftskostnadene og miljøpåvirkningen.
Integrering:Ventiler blir mer kompakte og integrert med andre systemkomponenter, noe som reduserer lekkasjepunkter og installasjonstid.
Digital kontroll:Flere ventiler er designet for å fungere med digitale kontrollsystemer og Internet of Things (IoT) -nettverk.
Hydrauliske retningsreguleringsventiler er viktige komponenter som gjør moderne maskiner mulig. Fra enkle av/på ventiler til sofistikerte servosystemer konverterer disse enhetene elektriske eller mekaniske signaler til kontrollert hydraulisk kraft.
Å forstå hvordan disse ventilene fungerer, deres forskjellige typer, og hvordan du velger og vedlikeholder dem, er avgjørende for alle som jobber med hydrauliske systemer. Etter hvert som teknologien går, blir disse ventilene smartere, mer effektive og mer integrert med digitale kontrollsystemer.
Enten du driver tungt utstyr, designer automatiseringssystemer eller vedlikeholder hydrauliske maskiner, vil kunnskap om retningsbestemte kontrollventiler hjelpe deg med å jobbe mer effektivt og trygt.
Ved å velge riktig ventil for påføring og vedlikeholde den riktig, kan du sikre pålitelig drift og lang levetid. Nøkkelen er å forstå systemkravene dine og matche dem med riktig ventilteknologi.
Husk at når du er i tvil, ta kontakt med hydrauliske systemeksperter eller ventilprodusenter. De kan gi spesifikk veiledning for dine unike applikasjonsbehov og bidra til å sikre optimal systemytelse.
