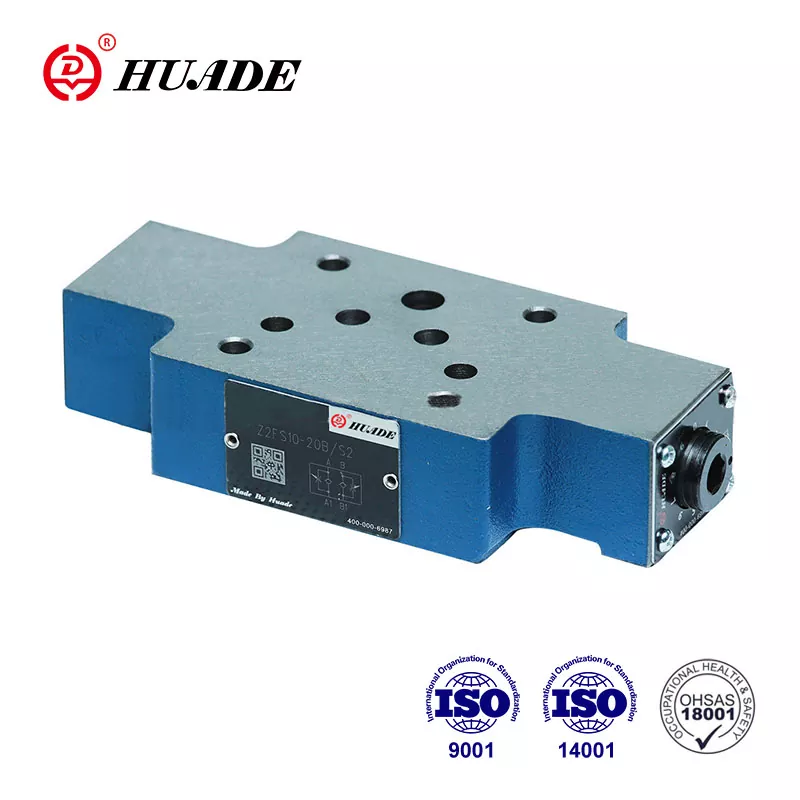

Gass tilbakeslagsventil Z2FS 10-5

Dobbel gass/tilbakeslagsventil type Z2FS 10...-30B/...er i sandwich plate design.  Denne strømningsventilen brukes til måler-inn eller måler-ut kontroll. Den kan erstatte serien Z2FS 10-5-3X som tilbys av Rexroth på grunn av to langsiktige samarbeid med Rexroth. Produktemballasje av strupeventiler Z2FS 10-5 kan også tilpasses, for eksempel vanntett plastemballasje, standard kartong eller kryssfineremballasje.

Produktparameter for gasskontrollventil Z2FS 10-5

Produktfunksjon og bruk av gasskontrollventil Z2FS 10-5

Funksjoner:

▶ Sandwichplateventil

▶ Porteringsmønster til DIN 24 340 fra A, ISO 4401 og CETOP - RP 121 H

▶ For å begrense hoved- eller pilotvæskestrømmen til 2 serviceporter

▶ 3 justeringselementer

. Låsbar dreieknapp med skala

. Spindel med innvendig sekskant og skala

. Dreieknapp med skala

▶ For måler inn eller måler ut kontroll

Søknad:

Dobbel strupe-tilbakeslagsventil Z2FS 10-5 brukes til å begrense hoved- eller pilotstrømmen til en eller to serviceporter. To symmetrisk anordnede strupe-/tilbakeslagsventiler begrenser strømmen i én retning og tillater fri strømning i motsatt retning.

Seksjon og symbol for gasskontrollventil Z 2 FS 10-5

For innmålingskontroll passerer væske fra port A1 til port A2 via strupepunktet (1), som er fylt opp til ventilsetet (2) og strupespolen (3.1). Gassspolen (3.1) kan justeres aksialt via spindelen (4), slik at strupepunktet (1) kan justeres. Samtidig når væsken i port A1 spolesiden (6) via boringen (5). trykk tilstede i tillegg til fjærkraften holder gassspolen (3.1) i sin strupeposisjon. Strøm som strømmer tilbake fra serviceporten B2 beveger gassspolen (3.2) mot fjæren (7) og får ventilen til å fungere som en tilbakeslagsventil og tillater fri flyt. Avhengig av måten ventilen er installert på, kan strupeeffekten ordnes som en inn- eller utmålerkontroll.

Begrenser hovedvæskestrømmen

For å endre hastigheten til en aktuator (hovedvæskestrøm), er den doble gass/tilbakeslagsventilen installert mellom retningsventilen og underplaten.

Begrenser pilotvæskestrømmen

I pilotstyrte retningsreguleringsventiler er dobbelt-/gass-tilbakeslagsventilen installert som en pilotchokejustering (pilotfluidstrøm). Den monteres mellom hovedventilen og pilotventilen.

Struktur av dobbel gass/tilbakeslagsventil, Type Z 2 FS 10-5- 30B

Symbol for Z 2 FS 10 - 30B
