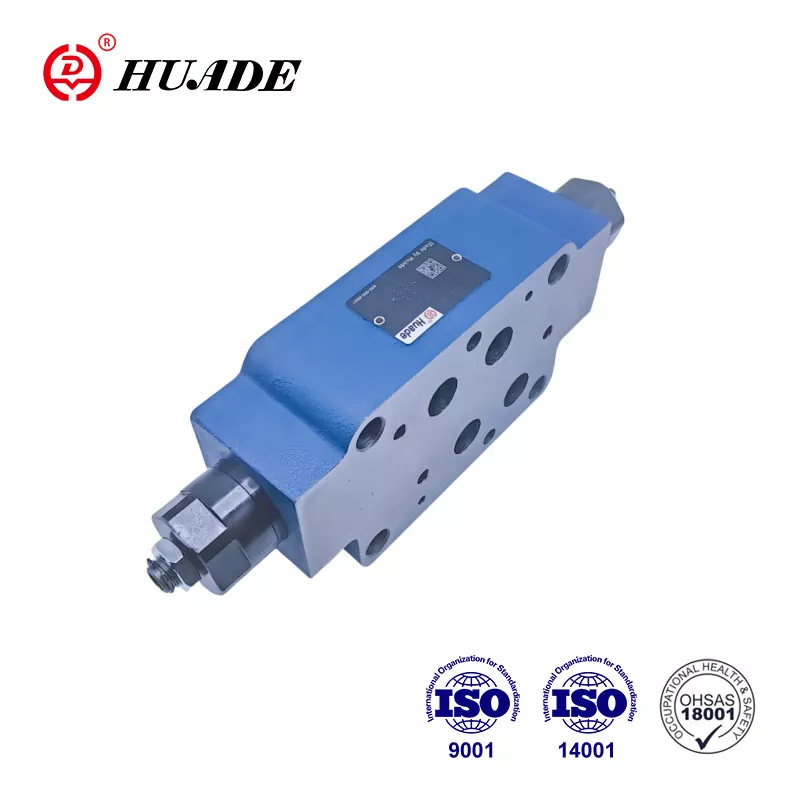

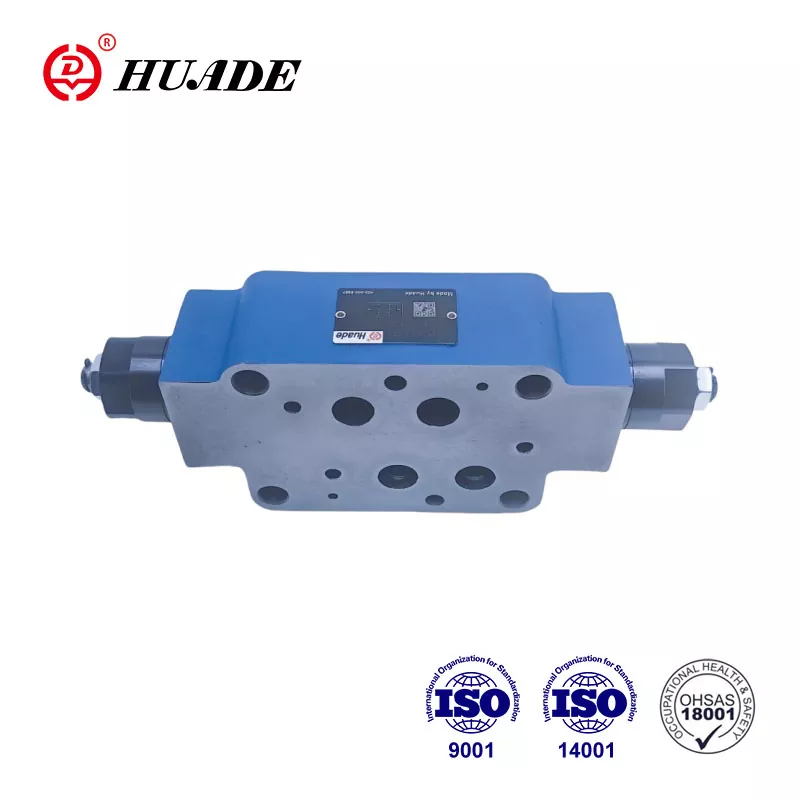

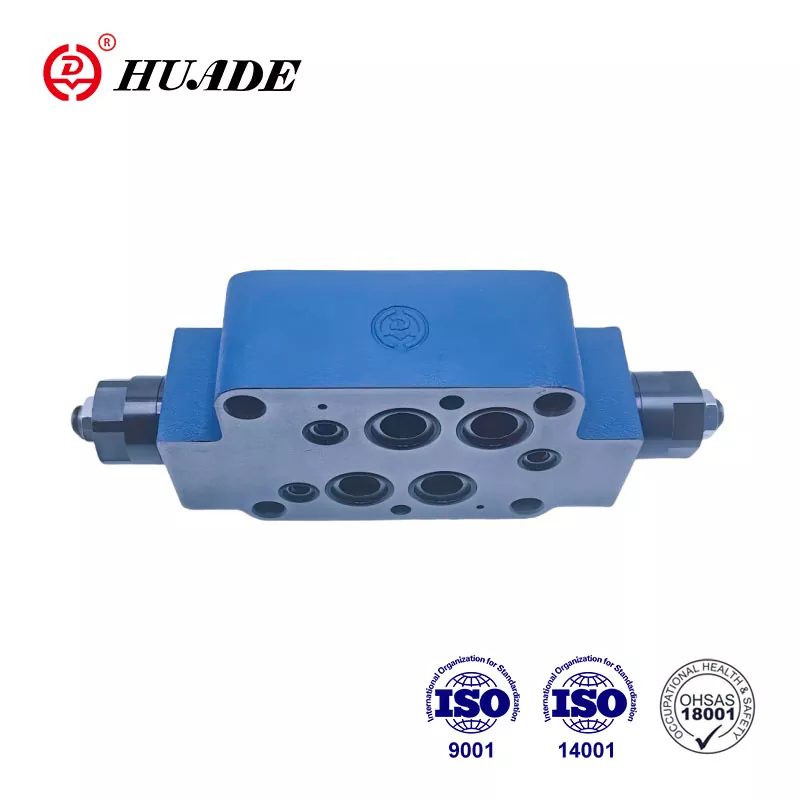

Sandwich plate design Ventiler type Z 2 FS 16 er doble strupe/tilbakeslagsventiler. Funksjonen til denne ventilen er å kontrollere innløps- eller utløpsstrømmen. At Huade® Z 2 FS 16 kan erstatte Rexroth® Z2FS 16 3XB skyldes hovedsakelig det langsiktige samarbeidet med Rexroth. Fabrikken kontrollerer strengt produktkvalitet og alle gasskontrollventiler oppfyller internasjonale standarder.
|
Tekniske data (for applikasjoner utenfor disse parameterne, vennligst kontakt oss!) |
|||
|
Størrelse |
6 |
16 |
22 |
|
Maksimal strømning (L/min) |
80 |
250 |
350 |
|
Maksimalt arbeidstrykk (MPa) |
31.5 |
35 |
|
|
Trykkvæske |
Mineralolje (for NBR-tetning), eller fosfatester (for FPM-tetning) |
||
|
Viskositetsområde (mm²/s) |
10 til 800 |
||
|
Væsketemperaturområde (℃) |
-30 til +80 |
||
Funksjoner:
▶ Sandwich tallerken design
▶ Porteringsmønster til DIN 24 340, fra A, ISO 4401 og CETOP - RP 121H
▶ Begrensning av hoved- eller pilotstrøm med to serviceporter
▶ Måler inn eller måler ut kontroll.
Søknad:
Gass tilbakeslagsventiler Z 2 FS 16 brukes til å begrense hoved- eller pilotoljestrømmen ved en eller to serviceporter.
Ventiler type Z 2 FS 16 er doble gass-/tilbakeslagsventiler i sandwich plate design. To symmetrisk anordnede gass-/tilbakeslagsventiler begrenser strømningen (ved hjelp av justerbare gassspoler) i én retning og tillater fri returstrøm i den andre retningen.
Hovedstrømsbegrensning
Den doble gass/tilbakeslagsventilen er montert mellom retningsventilen og underplaten for å endre hastigheten til en aktuator (hovedstrømsbegrensning).
Pilotstrømbegrensning
Når det gjelder pilotstyrte retningsventiler, kan dobbeltgass-/tilbakeslagsventilen brukes som pilotchokejustering (pilotstrømbegrensning). I dette tilfellet monteres den mellom hovedventilen og pilotventilen.
Oppbygning av Dobbel gass/tilbakeslagsventil, Type Z 2 FS 16 3XB
Prinsippet for hydrauliske systemer
