Når du jobber med tungt industrielt maskineri, er det viktig å forstå hvordan flytende kraft beveger seg gjennom systemet. I hjertet av mange hydrauliske systemer med høy flyt sitter en kritisk komponent kalt retningsreguleringsventilen, nærmere bestemt WH-serien fra Bosch Rexroth. Disse ventilene ser kanskje ikke imponerende ut ved første øyekast, men de gjør noen alvorlige tunge løft i fabrikker og industrielle omgivelser rundt om i verden.
Hva gjør retningsreguleringsventiler så viktige
Tenk på en retningsreguleringsventil som en trafikkbetjent for hydraulikkvæske. Hovedoppgaven er å bestemme hvor væsken går, som direkte styrer hvordan maskinen din beveger seg. Enten du starter, stopper, øker hastigheten eller endrer retningen på en hydraulisk sylinder, er det retningskontrollventilen som får det til å skje.
WH-typen refererer spesifikt til pilotstyrte retningsreguleringsventiler som bruker hydraulisk trykk for å kontrollere hovedstrømmen. Dette betyr mer enn du kanskje tror. Når du har å gjøre med høye strømningshastigheter og store væskevolumer, har en enkel direktebetjent ventil bare ikke nok muskler til å få jobben gjort. Kreftene som virker på en stor ventilspole er enorme, og det er der pilotoperasjon blir nødvendig.
Bosch Rexroth designet sin WH-serie for å håndtere akkurat disse krevende situasjonene. Disse ventilene kan håndtere trykk opp til 350 bar og strømningshastigheter som når 1100 liter per minutt. For å sette det i perspektiv, snakker vi om å flytte nok hydraulikkvæske til å drive massive industrielle presser, tungt støpeutstyr og store materialhåndteringssystemer.
Hvordan WH-seriens retningsreguleringsventiler faktisk fungerer
Det fine med WH retningsreguleringsventilen ligger i dens to-trinns design. I stedet for å prøve å flytte en stor, tung spole direkte, bruker systemet en liten pilotventil for å kontrollere en mye større hovedventil. Det er effektforsterkning i aksjon.
Slik fungerer det i praksis. Pilottrinnet bruker en liten mengde hydraulisk trykk for å skifte en liten ventilspole. Dette skaper en trykkforskjell som virker på endene av den mye større hovedspolen. Denne trykkforskjellen genererer nok kraft til å overvinne væskekreftene og friksjonen, slik at hovedspolen kan skifte posisjon og omdirigere hele systemstrømmen.
WH-betegnelsen forteller deg at dette er rent hydraulisk pilotkontroll. Alle styresignalene kommer fra hydrauliske trykkkilder, ikke elektriske solenoider. Dette gjør WH-ventiler spesielt verdifulle i miljøer der elektriske systemer kan være problematiske, som undervannsapplikasjoner, ekstreme temperaturer eller eksplosive atmosfærer.
Inne i ventilhuset finner du en presisjonsbearbeidet boring der den herdede stålspolen glir frem og tilbake. Spolen har nøye utformede land og spor som er på linje med porter i ventilhuset. Når spolen beveger seg, åpner og lukker den disse strømningsbanene, og leder væske til forskjellige aktuatorer eller tilbake til tanken.
Ulike konfigurasjoner for ulike behov
Retningsreguleringsventiler kommer i forskjellige konfigurasjoner, og forståelse av terminologien hjelper når du velger riktig ventil. Tallene du ser i ventilbeskrivelsene refererer til antall porter og posisjoner.
En fireveis treposisjonsventil (skrevet som 4/3) har fire væskekoblinger og tre distinkte driftsposisjoner. De fire portene inkluderer vanligvis pumpetilførsel, tankretur og to arbeidsporter som kobles til aktuatoren. De tre posisjonene inkluderer vanligvis to aktive posisjoner for å flytte sylinderen eller motoren i begge retninger, pluss en midtposisjon.
Den midtposisjonen betyr mer enn mange er klar over. I en lukket senterkonfigurasjon stopper all strømning når ventilen går tilbake til senter. Dette fungerer bra med pumper med fast fortrengning og når du trenger presis posisjonsholding. Et åpent senter lar pumpestrømmen gå tilbake til tanken i nøytral posisjon, noe som reduserer varmeutviklingen, men muligens lar aktuatoren din drive under belastning. Tandemsenterkonfigurasjoner tilbyr en mellomting, og tømmer pumpen mens aktuatorportene blokkeres.
WH-serien tilbyr alle disse senterforholdene og mer. Du kan bestille ventiler med fjærsentrering, hvor fjærer skyver spolen tilbake til nøytral, eller trykksentrering, hvor hydraulisk trykk holder spolen sentrert. Noen applikasjoner trenger fjærforskyvningskonfigurasjoner eller hydrauliske sperrer som holder spolen i hvilken posisjon den sist ble beordret til.
Tekniske spesifikasjoner som betyr noe
Når du sammenligner retningsreguleringsventiler, forteller visse spesifikasjoner deg hva ventilen faktisk kan gjøre i systemet ditt. WH-serien dekker nominelle størrelser fra NG10 til NG32. Den nominelle størrelsen er direkte relatert til hvor mye strømning ventilen kan håndtere.
En NG10-ventil kan håndtere 200 til 300 liter per minutt, noe som passer mellomstore maskiner. Gå opp til NG32, og du ser på den maksimale strømningskapasiteten på 1100 liter per minutt. Denne større størrelsen er det du vil spesifisere for de største industripressene eller høyhastighetsproduksjonsutstyret.
Det maksimale arbeidstrykket på 350 bar setter WH-ventiler i høyytelseskategorien. Mange industrielle systemer opererer ved 200 til 250 bar, så å ha den ekstra trykkkapasiteten gir en sikkerhetsmargin og lar ventilen fungere i de mest krevende kretsene.
Alle WH retningsreguleringsventiler monteres i henhold til ISO 4401-standarder. Denne internasjonale standarden definerer nøyaktig hvor portene er plassert og hvordan monteringsflaten er maskinert. Hvorfor betyr dette noe? Fordi det betyr at du potensielt kan bytte ut en Bosch Rexroth-ventil med en Parker- eller Eaton-ekvivalent uten å bytte manifold eller rørleggerarbeid. Denne standardiseringen sparer enorme mengder tid og penger i systemdesign og vedlikehold.
Ventilene fungerer med mineralolje eller fosfatester hydraulikkvæsker over et temperaturområde fra negativ 30 til positiv 80 grader Celsius. Dette brede driftsvinduet dekker de fleste industrielle miljøer uten å kreve spesiell temperaturkompensasjon.
Real-World-applikasjoner hvor WH-ventiler Excel
Gå inn i et hvilket som helst tungt produksjonsanlegg, og du vil sannsynligvis finne retningsreguleringsventiler i WH-serien på jobb. Stålfabrikker bruker dem til å kontrollere massive formingspresser. Sprøytestøpeanlegg er avhengige av dem for høykrafts klemmesystemer som holder støpeformer lukket under ekstremt trykk.
Store maskinverktøy presenterer en annen vanlig applikasjon. Når et CNC-maskinsenter raskt trenger å posisjonere et tungt bord eller klemme et arbeidsstykke, gir en WH-retningsreguleringsventil den avgjørende, kraftige koblingshandlingen som kreves. Ventilens evne til å håndtere høye strømningshastigheter betyr at disse bevegelsene skjer raskt, noe som reduserer syklustiden og øker produktiviteten.
Materialhåndteringsutstyr som hydrauliske heiser og løfteplattformer drar også nytte av WH-teknologien. Disse applikasjonene krever pålitelighet over nesten alt annet, og den enkle, robuste utformingen av en pilotstyrt retningsreguleringsventil gir akkurat det.
Det som gjør WH-ventiler spesielt egnet for disse bruksområdene er deres toleranse for mindre enn perfekte driftsforhold. Industrielle hydrauliske systemer kan ofte ikke opprettholde de ultrarene væskeforholdene som mer sofistikerte proporsjonale ventiler krever. WH-ventiler fungerer pålitelig med hydraulikkvæskerenhet rundt ISO 4406 20/18/15, mens proporsjonalventiler kan trenge 19/16/13 eller bedre. Denne forskjellen i filtreringskrav fører direkte til lavere driftskostnader og lengre serviceintervaller.
Sammenligning av WH-ventiler med konkurransen
Markedet for industrielle retningsreguleringsventiler inkluderer flere store aktører utover Bosch Rexroth. Eatons Vickers-divisjon tilbyr DG3V-10-serien for hydraulisk pilotdrift og DG5V-10 for solenoidpilotdrift. Disse konkurrerer direkte med WH- og WEH-ventiler, og tilbyr lignende strømningskapasiteter og trykkklassifiseringer.
Parker Hannifin produserer store pilotstyrte ventiler i deres D81VW-serie og bredere serie i D-serien. Som de andre, samsvarer disse ventilene med ISO 4401 monteringsstandarder og leverer sammenlignbar ytelse.
Det interessante med dette konkurranselandskapet er hvor like toppspesifikasjonene har blitt. Alle de tre store produsentene tilbyr ventiler vurdert for 350 bar trykk og 1100 liter per minutt strømning. De følger alle de samme monteringsstandardene. Denne konvergensen reflekterer markedets krav til utskiftbarhet og har skapt en situasjon der konkurranse skjer mer på sekundære faktorer som leveringstid, teknisk støtte og spesifikke konfigurasjonsalternativer i stedet for rene ytelsesgrenser.

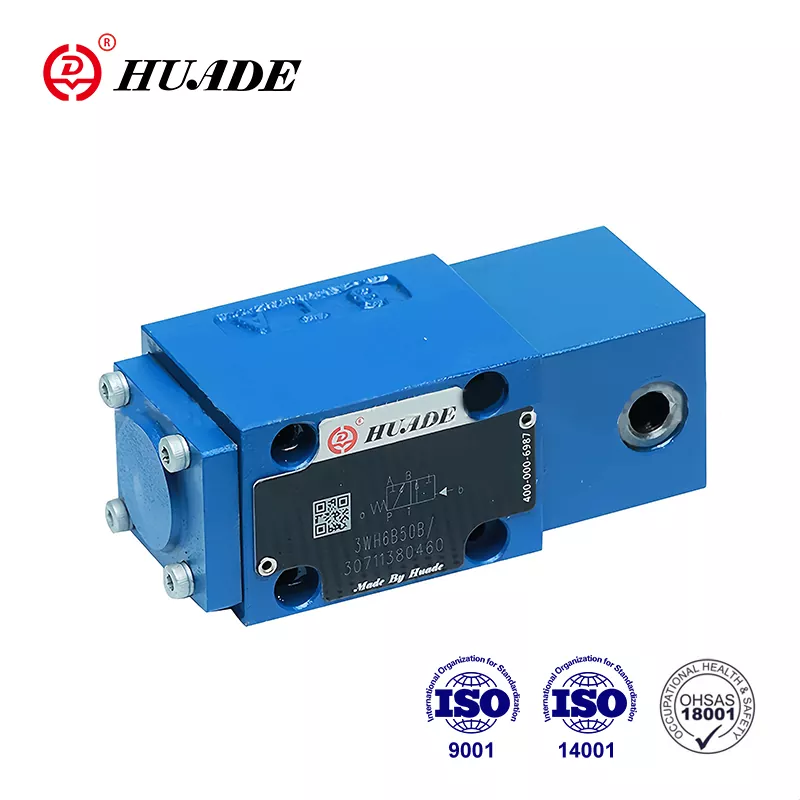

Asiatiske produsenter har også kommet inn på markedet med ISO 4401-kompatible ventiler. Selskaper som Huade og Shanghai Lixin tilbyr WH-kompatible produkter til konkurransedyktige priser, spesielt appellerende til kjøpere i raskt industrialiserende regioner. Selv om disse alternativene kanskje ikke bærer samme merkegjenkjenning, følger de de samme grunnleggende designprinsippene og monteringsstandardene.
Vedlikeholdshensyn og vanlige problemer
En betydelig fordel med retningsreguleringsventiler i WH-serien er deres relativt enkle vedlikeholdsprofil. I motsetning til sofistikerte proporsjonalventiler med sine stramme toleranser og komplekse tilbakemeldingssystemer, er tradisjonelle pilotstyrte ventiler ganske tilgivende.
Den vanligste feilmodusen er spolen som sitter fast, vanligvis forårsaket av forurensning i hydraulikkvæsken. Små partikler kan samle seg i de små klaringene mellom spolen og boringen, og forhindrer jevn bevegelse. Regelmessige væskeskift og tilstrekkelig filtrering forhindrer de fleste av disse problemene.
Intern lekkasje utvikles over tid ettersom normal slitasje øker klaringen mellom spole og boring. Dette viser seg som lavere aktuatorhastigheter, redusert kraft og økt varmeutvikling. Når intern lekkasje blir for stor, er den eneste reelle løsningen ventilbytte. Ombyggingskostnadene overstiger typisk kostnadene for en ny ventil for de fleste størrelser.
Ekstern lekkasje fra tetninger eller monteringsforbindelser er vanligvis lettere å løse. Mange tetninger kan skiftes ut uten spesialverktøy. Men hvis selve spolen er skadet i forseglingsområdet, blir utskifting nødvendig.
Pilottilførselstrykk fortjener spesiell oppmerksomhet på WH-ventiler. Siden pilotkretsen kontrollerer hovedspolens posisjon, påvirker eventuelle problemer med pilottrykket direkte ventilfunksjonen. Enten det brukes intern pilotforsyning fra hovedpumpen eller ekstern pilotforsyning fra en separat kilde, må dette trykket forbli stabilt og tilstrekkelig for pålitelig skifting.
Startkostnaden for en kvalitetsretningsventil kan virke betydelig. Mellomklasse Bosch Rexroth-enheter kan koste rundt 450 dollar, med større eller mer komplekse konfigurasjoner som koster mer. De totale eierkostnadene avhenger imidlertid sterkt av pålitelighet og levetid. WH-ventiler tjener seg gjennom år med pålitelig drift med minimal oppmerksomhet.
Fremtiden for retningskontrollteknologi
Den hydrauliske ventilindustrien står ikke stille. To store trender omformer landskapet, selv om ingen av dem har gjort WH-stilventiler utdaterte ennå.
Proporsjonelle retningsreguleringsventiler tilbyr kontinuerlig variabel strømningskontroll i stedet for enkel på-av-kobling. Ved å variere inngangssignalet kan du nøyaktig kontrollere aktuatorhastighet og kraft. Dette gir betydelige fordeler for applikasjoner som krever jevn bevegelse eller nøyaktig posisjonering. Imidlertid krever proporsjonalventiler mye renere hydraulikkvæske, krever regelmessig kalibrering og koster generelt mer å kjøpe og vedlikeholde.
Digital hydraulikk representerer et mer grunnleggende skifte i tilnærming. I stedet for å bruke analoge ventiler som WH-serien eller proporsjonale ventiler, bruker digitale hydrauliske systemer en rekke hurtigskruende på-av-ventiler. Ved å pulsere disse ventilene raskt, kan systemet oppnå presis kontroll som konkurrerer med eller overgår proporsjonale ventiler, samtidig som enkelheten og robustheten til på-av-komponenter opprettholdes.
Digital hydraulikk lover store energibesparelser ved å eliminere mange av strupingstapene som er iboende i tradisjonelle systemer. Teknologien gir også innebygd redundans siden flere små ventiler kan kompensere hvis en svikter. Produksjonskostnadene kan falle betraktelig når volumene øker, siden digitale ventiler er enklere å produsere enn presisjonsproporsjonale ventiler.
Til tross for disse fremskrittene, opprettholder tradisjonelle WH retningsreguleringsventiler viktige fordeler. De krever mindre sofistikert kontrollelektronikk, tolererer forurensning bedre enn proporsjonale ventiler, og integreres sømløst i eksisterende systemer bygget rundt ISO 4401-standarder. For applikasjoner som trenger robust svitsjing med høy flyt uten kontinuerlig kontroll, er WH-ventiler fortsatt den mest kostnadseffektive løsningen.
Bosch Rexroth gjenkjenner disse konkurrerende belastningene og har utviklet sin Connected Hydraulics-strategi. Denne tilnærmingen legger til sensorer og digitale grensesnitt til tradisjonelle hydrauliske komponenter, og bringer dem inn i Industry 4.0-miljøer uten å kreve fullstendig systemredesign. En WH-ventil med integrerte trykksensorer og posisjonsovervåking kan gi verdifulle data for prediktivt vedlikehold mens den fortsatt utfører sin grunnleggende byttefunksjon.
Foreta riktig ventilvalg
Valget mellom en tradisjonell WH retningsreguleringsventil og nyere teknologier avhenger av dine spesifikke applikasjonskrav. For nye systemer som krever presis hastighetskontroll eller komplekse bevegelsesprofiler, er proporsjonalventiler eller digital hydraulikk fornuftig til tross for deres høyere kostnader og vedlikeholdskrav.
For reservedeler i eksisterende systemer representerer WH-ventiler vanligvis det mest praktiske valget. De faller inn i standard ISO 4401-monteringsmønstre, fungerer med eksisterende pilotkretser og gir bevist pålitelighet. Fokuser leverandørutvalget på selskaper som tilbyr god teknisk støtte og de spesifikke konfigurasjonsalternativene du trenger, som justerbare koblingstider eller trykksentrering.
Når forurensningskontroll er vanskelig eller umulig å oppnå, overgår tradisjonelle pilotstyrte retningsreguleringsventiler klart proporsjonale alternativer. Industrier som gruvedrift, skogbruk og riving faller ofte inn i denne kategorien. WH-ventilens større interne klaringer og enklere design tolererer forhold som raskt vil ødelegge mer sofistikerte kontroller.
Nøkkelen er å tilpasse ventilteknologi til faktiske systembehov i stedet for å automatisk velge det nyeste alternativet. WH-seriens retningsreguleringsventiler har vært i produksjon i flere tiår fordi de løser reelle problemer effektivt. De vil fortsette å betjene industrielle systemer så lenge det finnes applikasjoner som verdsetter enkelhet, robusthet og høyflytkapasitet fremfor kontinuerlig variabel kontroll.
Å forstå hvordan disse ventilene fungerer, hva de gjør bra, og hvor alternativer kan tjene bedre, hjelper deg med å ta informerte beslutninger for dine spesifikke hydrauliske systemer. Enten du vedlikeholder eksisterende utstyr eller designer nye installasjoner, fortjener WH retningsreguleringsventilen å vurdere som en velprøvd, pålitelig løsning for høyeffekts væskekontrollapplikasjoner.
