Hva er en hydraulisk strømningskontrollventil?
En hydraulisk strømningskontrollventil er som en trafikkkontroller for væske i hydrauliske systemer. Akkurat som et trafikklys kontrollerer hvor mange biler som passerer gjennom et veikryss, kontrollerer disse ventilene hvor mye hydraulikkvæske som strømmer gjennom systemet ditt.
Enkelt sagt,hydrauliske strømningskontrollventiler regulerer hastigheten til hydrauliske motorer og sylindre ved å kontrollere mengden væske som når dem. Mer væske betyr raskere bevegelse, mindre væske betyr langsommere bevegelse.
Hvorfor er strømningsreguleringsventiler så viktige?
Tenk på hydraulikkvæske som "blodet" til et hydraulisk system. Uten riktig flytkontroll ville systemet ditt vært som en person med ukontrollert blodtrykk - enten for raskt og farlig, eller for sakte og ineffektivt.
Her er hva strømningskontrollventiler gjør for systemet ditt:
Hvordan fungerer hydrauliske strømningskontrollventiler?
Grunnprinsippet er overraskende enkelt. Disse ventilene fungerer ved å skape en variabel åpning som væske må passere gjennom.
Tenk deg å prøve å fylle en bøtte med vann. Hvis du åpner kranen bare litt, renner vannet sakte. Åpne den på vidt gap, og vannet strømmer raskt ut. Strømningskontrollventiler fungerer på samme måte - de justerer åpningsstørrelsen for å kontrollere væskestrømningshastigheten.
De viktigste faktorene som påvirker flyten er:
- Åpningsstørrelse- Større åpning = mer flyt
- Trykkforskjell- Høyere trykk = raskere strømning (i basisventiler)
- Væsketykkelse- Tykkere væske = langsommere strømning
Hovedtyper av hydrauliske strømningskontrollventiler
1. Enkle strømningskontrollventiler
Nåleventiler
- Perfekt for presise, små justeringer
- Som å bruke en dropper i stedet for en brannslange
- Flott for kalibrering og finjustering
- Ulempen: Flow endres når trykket endres
Gassventiler
- Bra for grunnleggende hastighetskontroll
- Enkel å justere manuelt
- Vanlig i enkle systemer
- Ikke særlig presis under varierende belastning
Kuleventiler
- Hovedsakelig for av/på-kontroll
- Veldig holdbar og pålitelig
- Begrenset presisjon for hastighetskontroll
- Flott for å isolere seksjoner
2. Avanserte strømningskontrollventiler

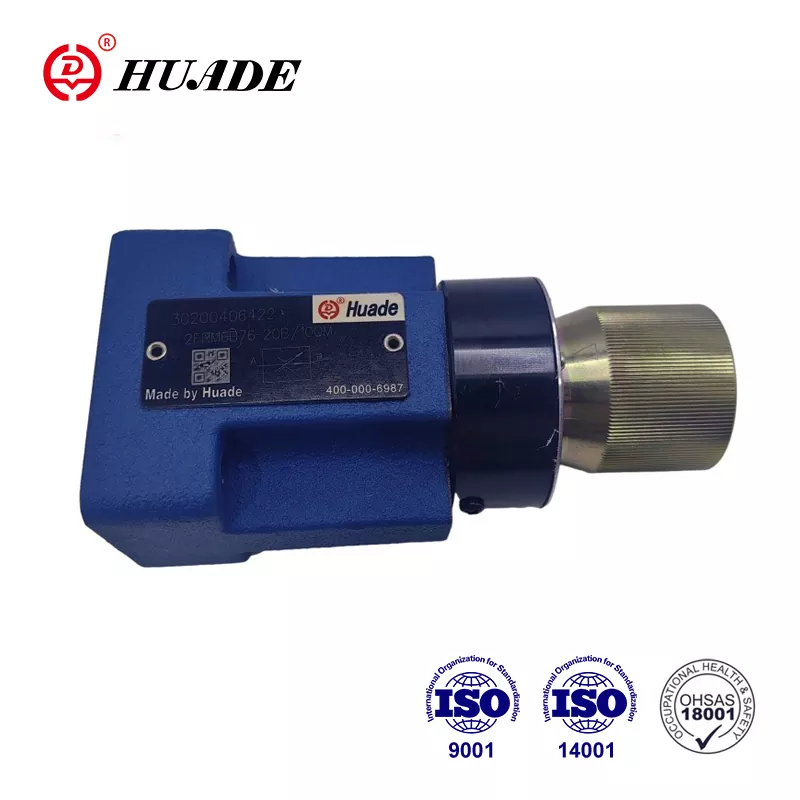

Trykkkompenserte ventiler
De "smarte" ventilene til hydrauliske systemer. Hold strømmen jevn selv når trykket endres.
Tekniske detaljer:
- Innebygd pilotventil justerer automatisk hovedåpningens størrelse basert på trykkforskjellen
- Kompensasjonsområde:Opprettholder vanligvis ±5 % strømningsnøyaktighet over 50-350 bars trykkområde
- Interne komponenter:Fjærbelastet kompensatorspole, justerbar strupeåpning og trykkfølende porter
Dyrere, men mye mer pålitelig. Perfekt for presisjonsarbeid.
Meter-In vs Meter-Out-ventiler
Begrensning:Kan forårsake kavitasjon ved overløpsbelastning
Best for:Positive belastninger, vertikale sylindre som strekker seg nedover
Fordel:Skaper mottrykk for å forhindre kavitasjon
Best for:Overkjørende last, vertikale sylindre som trekker seg inn
Proporsjonale strømningskontrollventiler
Styres elektronisk for supernøyaktig justering.
- Kontrollmetode:PWM (Pulse Width Modulation) signaler fra elektronisk forsterker
- Tilbakemeldingssystem:Lukket sløyfekontroll med strømningssensorer eller posisjonstilbakemelding
- Responstid:Vanligvis 10-50 millisekunder for trinnendringer
- Signalområde:Standard 4-20mA eller 0-10V styresignaler
- Forsterkerfunksjoner:Strømvibrering for å forhindre at ventilen setter seg fast, rampefunksjoner for jevn start
Kan programmeres og automatiseres. Dyrt, men gir den beste kontrollen. Vanlig i moderne CNC-maskiner og roboter.
Avanserte tekniske konsepter
Trykkkompensasjon dypdykk
Trykkkompenserte ventiler bruker en to-trinns design:
- Primærtrinn:Justerbar strupeåpning (brukerstyrt)
- Sekundærtrinn:Automatisk kompensatorspole reagerer på trykkforskjell
Arbeidsprinsipp:
- Kompensatoren opprettholder konstant trykkfall (vanligvis 7-10 bar) over primæråpningen
- Når nedstrømstrykket øker, åpnes kompensatoren mer for å opprettholde flyten
- Når oppstrømstrykket faller, begrenser kompensatoren seg for å hindre strømningsøkning
- Resultat:Konsekvent flyt uavhengig av lastendringer
Proporsjonale ventilkontrollsystemer
Elektronisk kontrollkjede:
- Kommandosignal:4-20mA eller ±10V fra PLS/kontroller
- Forsterkerbehandling:Konverterer signal til riktig strøm/PWM
- Solenoidrespons:Proporsjonal solenoid skaper kraft proporsjonal med strømmen
- Ventilrespons:Spoleposisjon er direkte relatert til solenoidkraften
- Flytutgang:Nøyaktig strømningskontroll med minimal hysterese
Avanserte funksjoner:
Flow Divider-teknologi
Spole-type strømningsdeler:
- Bruk synkroniserte spoler for å dele flyten
- Nøyaktighet:±5 % strømningsdeling under normale forhold
- Trykkfølsomhet:Ytelsen forringes med store trykkforskjeller
- Søknader:Egnet for lignende belastningsapplikasjoner
Strømningsdelere av girtype:
- Bruk presisjonsgirsett for strømningsdeling
- Nøyaktighet:±2 % strømningsfordeling uavhengig av trykkforskjeller
- Selvkompenserende:Justerer automatisk for viskositetsendringer
- Søknader:Kritisk synkronisering (flykontroller, tunge løft)
Søknader
Anleggsutstyr
- Gravemaskiner: Jevne arm- og skuffebevegelser
- Kraner: Nøyaktig løfting og posisjonering
- Bulldosere: Kontrollerte bladjusteringer
Produksjon
- Sprøytestøpemaskiner: Perfekt deldannelse
- CNC-maskiner: Nøyaktige skjærehastigheter
- Monteringslinjer: Synkroniserte bevegelser
Jordbruk
- Høstmaskiner: Koordinert skjæring og innsamling
- Traktorer: Redskapskontroll
- Vanningsanlegg: Vannstrømsstyring
Andre applikasjoner
- Kraftverksturbiner
- Vannbehandlingsanlegg
- Olje- og gassvirksomhet
- Gruveutstyr
Hvordan velge riktig strømningskontrollventil
Innebygd pilotventil justerer automatisk hovedåpningens størrelse basert på trykkforskjellen
1. Systemkrav
- Hvilket trykk fungerer systemet ditt på?
- Hvor mye flyt trenger du?
- Hvilken type væske bruker du?
Veiledning for tekniske spesifikasjoner
| Søknad | Anbefalt ventiltype | Strømningshastighet | Maks trykk | Tilkoblingsstørrelse | Kontrollmetode |
|---|---|---|---|---|---|
| Liten CNC-maskin | Nåleventil | 2000 ساعة | 210 bar | 1/4" NPT | Håndbok |
| Sprøytestøping | Trykkkompensert | 15-50 L/min | 350 bar | 1/2" SAE | Manuell/Elektrisk |
| Gravemaskinarm | Proporsjonal | 80-200 L/min | 420 bar | 3/4" SAE | Elektronisk (PWM) |
| Hydraulisk presse | Meter-Out | 25-100 L/min | 700 bar | 1" SAE | Pilot-operert |
| 25-100 L/min | Hydraulisk presse | 120-300 L/min | 350 bar | 1" SAE | Lastfølende |
2. Presisjonsbehov
3. Miljø
- Temperaturområde:Standardventiler fungerer fra -20°C til 80°C
- Ekstreme forhold:Spesielle forseglinger nødvendig for -40°C til 120°C
- ISO 5599, NFPA T3.6.1Rustfritt stål eller spesialbelegg kreves
- Høy vibrasjon:Låsewirejusteringer eller elektronisk kontroll anbefales
Kontroller ventilkalibrering
Vanlige problemer og løsninger
Problem: Inkonsekvent hastighet
Symptomer:Aktuatoren øker og bremser tilfeldig
Årsaker:Skitten væske, slitte ventildeler, feil ventiltype
Løsning:Rengjør eller skift ut væske, serviceventil, oppgrader til trykkkompensert ventil
Problem: Overoppheting
Symptomer:Systemet blir for varmt, redusert ytelse
Årsaker:Intern lekkasje, feil ventilinnstillinger
Løsning:Skift tetninger, juster ventilinnstillinger, sjekk for riktig ventildimensjon
Problem: Kavitasjon i strømningskontrollsystemer
Symptomer:Høy støy, vibrasjoner, melkeaktig væske, skade på komponenter
2-8 l/minNår væskehastigheten overskrider kritiske grenser, faller trykket under damptrykket
Årsaker:
- Innmålerventiler med overløpslast
- Underdimensjonerte ventilåpninger
- Режим роботи
Løsning:
- Bytt til målerut-konfigurasjon
- Installer anti-kavitasjonsventiler
- Øk åpningsstørrelsen eller bruk flere parallelle ventiler
Kritisk formel:Sørg for strømningshastighet < 6 m/s i sugeledninger
Problem: Ustabilitet i strømningskontrollventilen
Symptomer:Jakt, oscillasjon, ustabil aktuatorbevegelse
Tekniske årsaker:
- Utilstrekkelig demping i proporsjonal ventilreguleringssløyfe
- Resonansfrekvenstilpasningssystem egenfrekvens
- Forsterkningsinnstillinger for høy i elektronisk forsterker
Løsning:
- Juster PID-parametere (reduser proporsjonal forsterkning, øk demping)
- Legg til akkumulator for systemoverholdelse
- Installer strømningsbegrensere i pilotledninger
- Bruk ventiler med høyere frekvensrespons (servoventiler)
Vedlikeholdstips for lang levetid
Månedlige sjekker
- Se etter utvendige lekkasjer rundt beslag
- Sjekk væskenivåer og farge
- Lytt etter uvanlige lyder
- Kjenn etter overdreven vibrasjon
Kvartalstjeneste
- Bytt ut hydrauliske filtre
- Test væskekvaliteten
- Kontroller ventilkalibrering
- Inspiser pakninger og koblinger
Årlig vedlikehold
- Komplett ventiloverhaling om nødvendig
- Skift ut slitedeler
- Oppdater systemdokumentasjonen
- Lær operatører på riktig bruk
Fremtiden for strømningskontrollventiler
Teknologien gjør disse ventilene smartere og mer effektive:
Viktige takeaways
- Hydrauliske strømningskontrollventiler erhastighetsregulatorerfor hydrauliske systemer
- Ulike typer dekker ulike behov - fra enkle manuelle ventiler til avanserte elektroniske
- Riktig utvalgsparer pengerog forbedrer systemytelsen
- Regelmessig vedlikehold forhindrer dyre havarier
- Ny teknologi gjør ventiler smartere og mer effektive
Konklusjon
Å forstå hydrauliske strømningskontrollventiler trenger ikke å være komplisert. Disse vitale komponentene er ganske enkelt hastighetsregulatorene i den hydrauliske verdenen, og sørger for at alt beveger seg i riktig tempo for sikkerhet, presisjon og effektivitet.
Enten du bruker tungt utstyr, driver en fabrikk eller vedlikeholder hydrauliske systemer, hjelper det å vite hvordan disse ventilene fungerer deg å ta bedre beslutninger om utstyrsvalg, vedlikehold og feilsøking.
Husk: riktig strømningsreguleringsventil, riktig vedlikeholdt, er en investering som gir utbytte i systempålitelighet, energisparing og driftssikkerhet. Velg med omhu, vedlikehold regelmessig, og ditt hydrauliske system vil tjene deg godt i årene som kommer.
