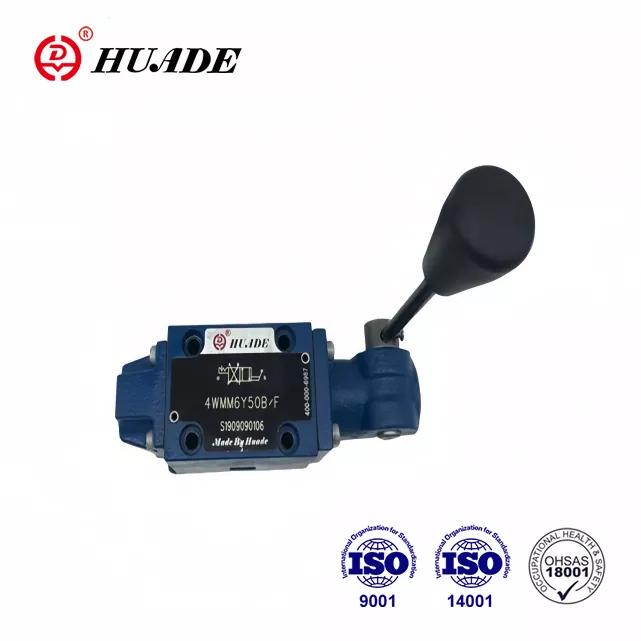

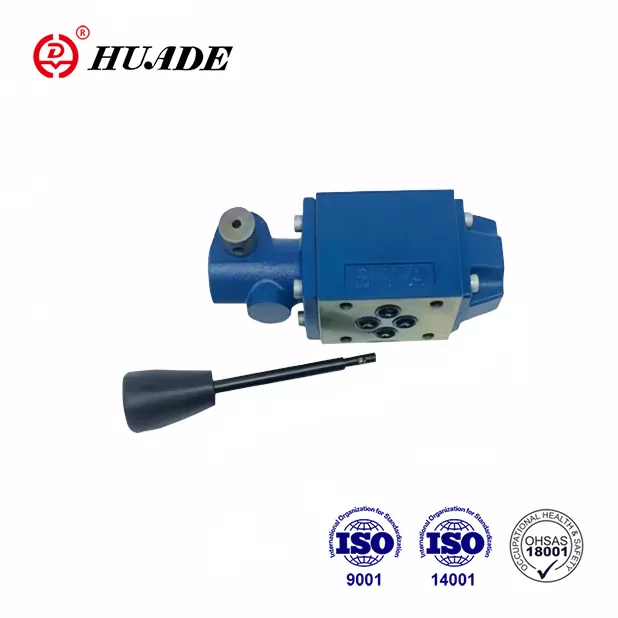

Retningsstyreventil WMM 6

Huafilters hovedvirksomhet er levering av Huade® hydrauliske retningsventiler og reparasjon av hydrauliske systemer. Vi har blitt den eneste utenlandske agenten til Huade fra 2023. Vi sikrer at denne retningskontrollventilen WMM 6 oppfyller kundenes behov. Den er mer avansert i teknologi og mer holdbar enn de lignende produktene i denne linjen. Det selges vilt i Kina og i utlandet. Vi tilbyr en god ettersalgsservice med erfarne ingeniører som kan tilby matchende Rexroth-modelltjenester. Vi er velkommen til å samarbeide med kjøpere over hele verden for gjensidig suksess.

Send forespørsel PDF-nedlasting

produktbeskrivelse

WMM 6-ventiler kan erstatte den samme modellen av Rexroth® på grunn av to langsiktige samarbeidserfaringer mellom Huade og Rexroth. Prisen på Huade® WMM 6 er rimeligere. Det er konkurransedyktig med god kvalitet og lavere pris. Huade driver mer enn 750 produksjonsutstyr importert fra USA, Japan, Tyskland og Sveits. Det legger stor vekt på kvaliteten med et veldig strengt testsystem. Fabrikken har bestått ISO9001, ISO14001 og OH SAS18001. Det er et pålitelig nasjonalt merke i Kina. Huades hydrauliske ventiler er mye brukt i militærindustrien og andre felt på grunn av den overlegne ytelsen.

Produktparameter for retningsreguleringsventilen WMM 6

Tekniske data (For applikasjoner utenfor disse parameterne, vennligst kontakt oss!)
Størrelse		6	10	16	25
Maksimum arbeidspress	port A. B. P(㎫)	til 31.5		til 35
	port T (㎫)	til 16	til 15	til 25	til 25
Maksimal strømning (L/min)		til 60	til 100	til 300	til 450
Strømningstverrsnitt (kontrollposisjon 0)		for symbol Q, 6 % av nominelt tverrsnitt for symbol W, 3 % av nominelt tverrsnitt		for symbol Q, V, 16 % av nominelt tverrsnitt for symbol W, 3 % av nominelt tverrsnitt

Trykkvæske		Mineraloljer (for NBR-tetning) eller fosfatester (for FPM-tetning)
Temperaturområde for trykkvæske (℃)		-30～+80
Viskositetsområde (mm2/s)		2,8 til 500
Vekt (kg)		ca.1.4	ca.3.3	ca.8	ca.17
Kontroller strøm på håndtaket (N)		uten returtrykk ca.20 uten returtrykk ca.30	med sperre ca.16~23 uten sperring ca.20~27	ca.75	ca.120

Produktfunksjon og bruk av retningsreguleringsventilen WMM 6

Funksjoner:

▶ Direkteaktivert retningsspoleventil med håndspak

▶ Med fjærretur eller sperre, valgfritt

▶ For underplatemontering

▶ Liten størrelse, stor strømningskapasitet og god pålitelighet

▶ Porteringsmønster til Din 24 340 form A, ISO 4401 og CETOP - RP 121H

Søknad:

Retningsventil type WMM 6 kan brukes sammen med andre sandwichventiler av samme størrelse. Det er mye brukt i anleggsmaskiner, kjemiske maskiner, lette industrimaskiner, lokomotiver og andre industrier.

Funksjoner, seksjon og symboler for retningsreguleringsventilen WMM 6

WMM 6 retningsventiler er håndspakaktiverte retningsspoleventiler. De styrer start, stopp og retning av en strømning.

Retningsventilene består i hovedsak av et hus①, håndspak②, kontrollbasseng ③, samt en eller to returfjærer④. I ubrukt tilstand holdes kontrollspolen③ i nøytral eller utgangsposisjon av returfjærene ④. Betjeningsspolen③ betjenes via håndspaken ②, denne virker via et ledd og tappen⑤ direkte på betjeningsspolen ③. Spolen flyttes derved ut av hvileposisjonen til dens nødvendige omkoplede stilling. Etter at håndspaken ② er satt tilbake til nullstilling, føres spolen ③ tilbake til nøytral posisjon via returfjærene ④.

Type 4WMM../F.. (med sperre)

Disse ventilene er enten 2 eller 3 posisjons retningsreguleringsventiler som er utstyrt med en sperre som fungerer i alle de byttede posisjonene

Utsnitt av type WMM 6

Patrongasspak
