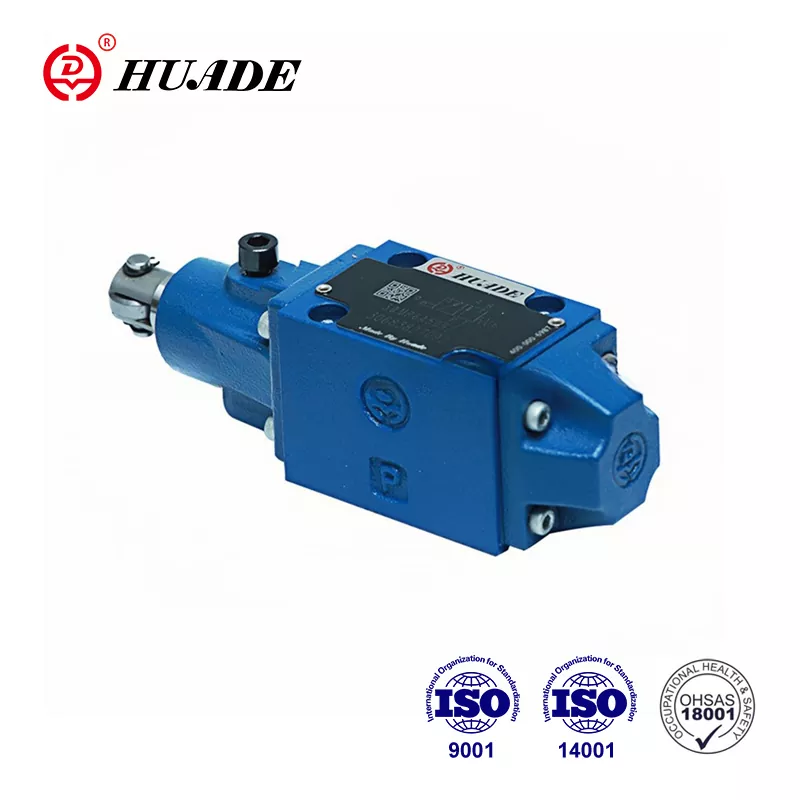

Retningskontrollventil WMR

• Produktfunksjoner: Direkte rulledrift, Rexroth-kompatibel design, 19 standard spolefunksjoner
• Spesifikasjoner: Størrelse 6/10, opptil 31,5 MPa -trykk, strømmer opp til 60/120 l/min
• Bruksområder: Konstruksjonsmaskiner, metallurgi, maskinverktøy, skipsbygging, Aerospaceretryclaude kan gjøre feil. Vennligst dobbeltsjekk-svar. Sonnet 4

Huade er et kinesisk velkjent statseid foretak som spesialiserer seg på hydraulisk system. Huade hadde to langsiktige samarbeidsopplevelser med Rexroth fra 1979. Huade® WMR-ventil er et rimelig alternativ til Rexroths samme serie. Denne retningsventilen har gratis vedlikeholdstjeneste innen ett års garantiperiode. Huade legger stort stress på kvaliteten. Fabrikken har passert ISO9001, ISO14001 og OH SAS18001. Huade® hydrauliske ventiler er mye brukt i ingeniør- og konstruksjonsmaskiner, metallurgi, maskinverktøy, miljøvern, skipsbygging, romfart, jernbanetransport, petroleum og petrokjemisk, militær industri og andre felt. Det er et pålitelig merke i Kina.

Produktparameter for retningsstyringsventilen WMR

Størrelse

6

10

Maksimum
Arbeidstrykk

Port A. B. P (㎫)

til 31,5

port t (㎫)

til 6

til 16

I symboler A og B må T -porten brukes som avløpsforbindelse
 Hvis driftstrykket er over trykket som er tillatt ved T -porten

Maksimal flyt (l/min)

opptil 60

opptil 120

Flow tverrsnitt
(Kontrollposisjon 0

For symbol Q, 6% av det nominelle tverrsnittet

For symbol W, 3% av nominelt tverrsnitt

Trykkvæske

Mineraloljer (for NBR -tetning) eller
Fosfatester (for FPM -tetning)

Trykkvæske temperaturområde (℃)

-30 ~+80

Viskositetsområde (mm2/s)

2,8 til 500

Vekt (kg)

ca.1.4
100 til 121

ca.3.3

Driftskraft ved rullespaken

Ved null tanktrykk

100 til 121

To posisjonsventil

70 til 140

(N)

ved et press

184 til 205

Tre posisjonsventil

70 til 175


Produktfunksjon for retningsbestemt kontrollventil WMR

Funksjoner:

▶ Direkte betjente retningsspoleventil med justerbar rulledrift

▶ Rullespaken kan tråkket i 90 °

▶ Radiale krefter absorberer pålitelig (opptil 30 °)

▶ 19 typer standard spolefunksjon

Funksjoner, seksjon og symboler på retningsbestemmelsesventilen WMR

Retningsventiler Type WMR er rulledrevne retningsventiler.

De består i utgangspunktet av huset (1), rullespaken (2), kontrollspolen (3) og returen

Vår (4).

Det kreves en plug-in-gass hvis strømning er større enn den tillatte verdien kan oppstå mens ventilspolen kommer fra en posisjon til en annen. Plug-in-åpningen er montert i P-porten til retningsventilen.


Cutaway View of WMR 6


Kassett gass
