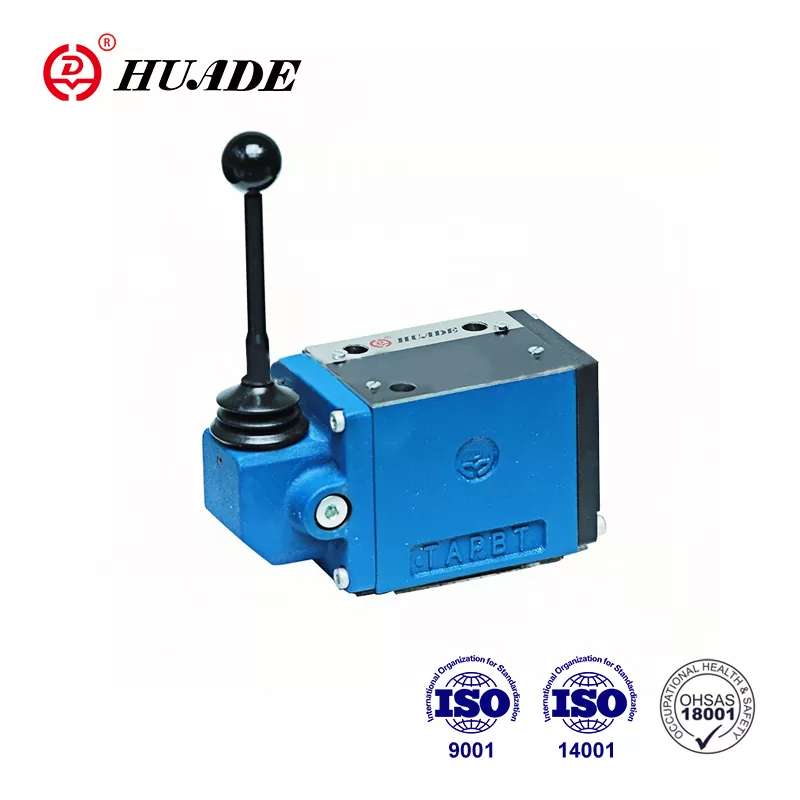

Retningsreguleringsventil WMM 10

Huafilter er et integrert industri- og handelsselskap. Vi leverer hovedsakelig Huade® hydrauliske ventiler og reparerer hydrauliske systemer i Kina. Vi er beæret over å være den eneste utenlandske agenten til Huade. Hver retningsreguleringsventil WMM 10 har ett års garanti. Våre retningsventiler har alltid oppfylt internasjonale standarder. Våre retningsventiler har stabil ytelse og er allerede populære blant kinesiske forbrukere. Vi tilbyr en god ettersalgsservice med erfarne ingeniører som gir rettidig teknisk støtte. Vi er forpliktet til å samarbeide med bedrifter over hele verden for gjensidig suksess.

Send forespørsel PDF-nedlasting

produktbeskrivelse

Huade er et kinesisk velkjent statseid foretak som spesialiserer seg på hydraulisk kontrollteknologi. Huade® WMM 10 ventiler kan fullstendig erstatte den samme serien som tilbys av Rexroth på grunn av to langsiktige samarbeidserfaringer med Rexroth. Den er konkurransedyktig med god kvalitet og lavere pris. Denne retningsventilen har gratis vedlikeholdsservice innenfor ett års garantiperiode. Fabrikken har bestått ISO9001, ISO14001 og OH SAS18001. Huades hydrauliske ventiler er mye brukt i militærindustrien og andre felt på grunn av den overlegne ytelsen.

Produktparameter for retningsreguleringsventilen WMM 10

Tekniske data (For applikasjoner utenfor disse parameterne, vennligst kontakt oss!)
Størrelse		10
Maksimum arbeidspress	port A. B. P (㎫)	til 31.5
	port T (㎫)	til 15
Maksimal strømning (L/min)		til 120
Strømningstverrsnitt (kontrollposisjon 0)		for symbol Q, 6 % av nominelt tverrsnitt
		for symbol W, 3 % av nominelt tverrsnitt
Trykkvæske		Mineraloljer (for NBR-tetning) eller fosfatester (for FPM-tetning)
Temperaturområde for trykkvæske (℃)		-30～+80
Viskositetsområde (mm2/s)		2,8 til 500
Vekt (kg)		ca.3.3
Kontroller strøm på håndtaket (N)		med sperre ca.16~23
		uten sperre ca.20~27

Produktfunksjon og bruk av retningsreguleringsventilen WMM 10

Funksjoner:

▶ Direkteaktivert retningsspoleventil med håndspak

▶ Med fjærretur eller sperre, valgfritt

▶ For montering av underplate

▶ Porteringsmønster til Din 24 340 form A, ISO 4401 og CETOP - RP 121H

Søknad:

Retningsventil type WMM 10 bruker platetilkobling, som har fordelene med liten størrelse, stor strømningskapasitet og god pålitelighet sammenlignet med andre innenlandske serieventiler. Det er mye brukt i anleggsmaskiner, kjemiske maskiner, lette industrimaskiner, lokomotiver og andre industrier.

Funksjoner, seksjon og symboler for retningsreguleringsventilen WMM 10

Type WMM 10-ventiler er håndspakaktiverte retningsspoleventiler. De kontrollerer start, stopp og retning av en strømning.

Retningsventilene består i hovedsak av et hus①, håndspak②, kontrollbasseng ③, samt en eller to returfjærer④. I ubrukt tilstand holdes kontrollspolen③ i nøytral eller utgangsposisjon av returfjærene ④. Styresnellen ③ betjenes via håndspaken ②, denne virker via et ledd og stiften direkte på betjeningsspolen ③. Spolen flyttes derved ut av hvileposisjonen til dens nødvendige omkoplede stilling. Etter at håndspaken ② er satt tilbake til nullstilling, føres spolen ③ tilbake til nøytral posisjon via returfjærene ④.

Type 4WMM../F.. (med sperre)

Disse ventilene er enten 2 eller 3 posisjons retningsreguleringsventiler som er utstyrt med en sperre som fungerer i alle de byttede posisjonene

Utsnitt av type WMM10...30B

Patrongasspak
