Når hydraulikksystemet ditt begynner å virke, er synderen ofte en utslitt retningsreguleringsventil. Hvis du jobber med Bosch Rexroth-utstyr, har du sannsynligvis støtt på 4WE6-serien på et tidspunkt. Disse ventilene er arbeidshester i industriell hydraulikk, men de varer ikke evig. Å forstå hvordan du erstatter en Rexroth retningsventil 4WE6 riktig kan spare deg for tid, penger og mye frustrasjon.

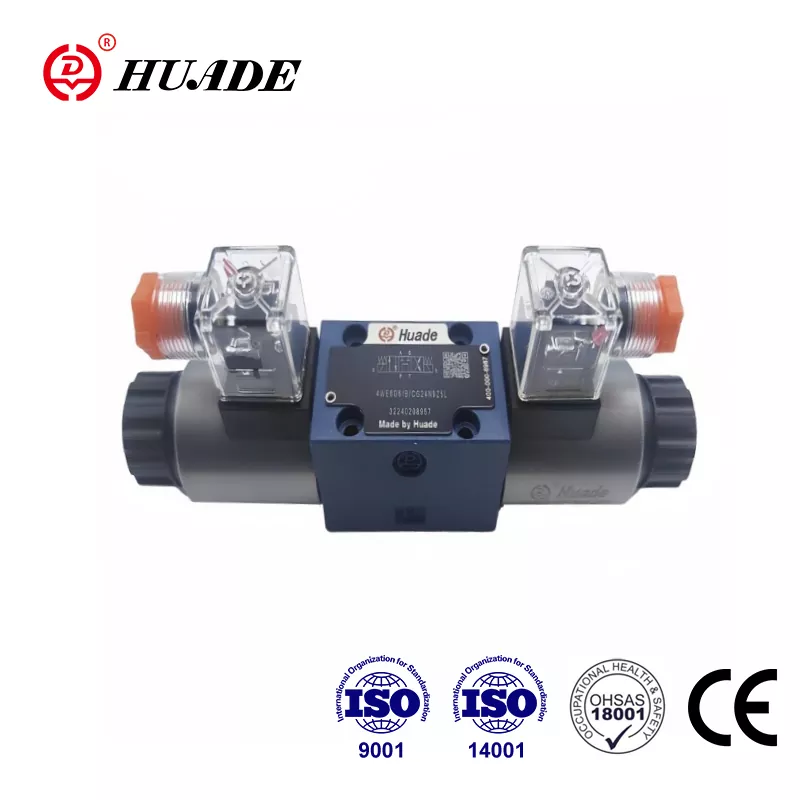

Rexroth retningsventil 4WE6 er det som kalles en magnetstyrt retningsspoleventil. Den kontrollerer strømmen av hydraulikkvæske i systemet ditt, og dirigerer det dit det skal. Når denne ventilen svikter, kan utstyret ditt nekte å bevege seg, reagere sakte eller oppføre seg uforutsigbart. Før du skynder deg å bestille en erstatning, er det verdt å forstå hva du har å gjøre med og hvilke alternativer som er tilgjengelige for å erstatte din Rexroth retningsventil 4WE6.
Forstå Rexroth-retningsventilen 4WE6 grunnleggende
Rexroth retningsventil 4WE6 tilhører en standardisert familie av ventiler kjent som størrelse 6 eller NG6 ventiler. Denne dimensjoneringen følger ISO 4401-03-02-0-05-standarden, som ofte refereres til som D03 eller CETOP 3 i bransjen. Denne standardiseringen er faktisk gode nyheter når du trenger å bytte ut en Rexroth retningsventil 4WE6 fordi det betyr at monteringsmønsteret er universelt. Enhver ventil som oppfyller denne standarden vil fysisk boltes på den samme underplaten.
Fysisk kompatibilitet er imidlertid bare begynnelsen når du bytter ut en Rexroth retningsventil 4WE6. Ventilens modellnummer forteller deg alt om funksjonen. Ta den vanlige modellen R900561274, som har betegnelsen 4WE6D6X/EG24N9K4. Hver del av denne koden betyr noe spesifikt. "4WE6" indikerer at det er en fireveis retningsventil i størrelse 6. "D" representerer spolesymbolet, som definerer hvordan væske strømmer gjennom ventilen i forskjellige posisjoner. "EG24" forteller deg at den går på 24-volts likestrøm, mens "N9K4" indikerer at den har en manuell overstyring og bruker en K4-kontakt.
Å få disse detaljene riktig betyr mer enn du kanskje tror når du bytter ut en Rexroth retningsventil 4WE6. En ventil med feil spolekonfigurasjon vil ikke lede væsken riktig, selv om den bolter seg riktig på. Tilsvarende vil tilkobling av en 24-volts likestrømspole til 110-volts vekselstrøm ødelegge den umiddelbart. Når du bytter ut en Rexroth retningsventil 4WE6, må du samsvare nøyaktig med disse spesifikasjonene.
Rexroth retningsventil 4WE6-serien håndterer trykk opptil 350 bar og flyter opptil 80 liter per minutt. Dette er ikke små tall, og det er grunnen til at Rexroth retningsventil 4WE6 er så vanlig i industrielle applikasjoner. Designet bruker det som kalles en høyeffekts våt solenoid, noe som betyr at den elektromagnetiske spolen er omgitt av hydraulisk væske. Denne designen hjelper til med kjøling og gir Rexroth retningsventil 4WE6 nok kraft til å overvinne forurensning som kan føre til at den fester seg.
Hvorfor din Rexroth retningsventil 4WE6 mislykkes
Før du erstatter en Rexroth retningsventil 4WE6, hjelper det å forstå hvorfor den mislyktes i utgangspunktet. Det vanligste problemet med Rexroth retningsventil 4WE6 er at spolen fester seg. Ventilspolen beveger seg inne i en nøyaktig maskinert boring med klaringer målt i mikron. Når forurensning kommer inn i dette rommet, fungerer det som sandpapir, og øker friksjonen til solenoiden ikke kan generere nok kraft til å flytte spolen.
Forurensning kommer fra flere kilder i systemer som bruker en Rexroth retningsventil 4WE6. Noen ganger er det skitt som har kommet inn under vedlikehold. Oftere er det metallpartikler fra slitasje andre steder i systemet eller avleiringer fra degradert hydraulikkvæske. Disse partiklene setter seg fast mellom spolen og boringen, og blokkerer mekanismen. Når dette skjer, kan Rexroth retningsventil 4WE6 mislykkes i å skifte, skifte sakte eller sette seg fast i én posisjon.
En annen feilmodus i Rexroth-retningsventilen 4WE6 er intern lekkasje. Når forurensninger tvinger seg forbi spolelandene, scorer de presisjonsflatene. Disse huljernene skaper veier for væske som kan lekke internt, reduserer systemets effektivitet og får komponenter til å bevege seg sakte eller miste holdekraft. Når det først er skåring i Rexroth retningsventilen 4WE6, vil ikke rengjøring fikse det. Ventilen må skiftes.
Elektriske feil skjer også med Rexroth retningsventil 4WE6, men sjeldnere. Magnetspoler kan svikte på grunn av overoppheting, isolasjonsbrudd eller forurensning som forårsaker kortslutninger. Rexroth retningsventil 4WE6 kroppstemperatur bør ikke overstige 115°C under drift. Hvis spolene dine fortsetter å brenne ut, er det noe annet galt med systemet.
Her er noe kritisk som mange savner: Hvis du bytter ut en Rexroth retningsventil 4WE6 uten å fikse forurensningsproblemet, vil den nye ventilen svikte like raskt. Rexroth retningsventilen 4WE6 er ikke sykdommen; det er et symptom. Filtreringssystemet ditt må holde hydraulikkvæsken ren nok til at partikler ikke kan nå ventilen i utgangspunktet. Bransjeanbefalinger foreslår å opprettholde renslighet til NAS 1638 klasse 9 eller bedre, med et filterbetaforhold på minst 75 for 10 mikron partikler.
Dine alternativer for å erstatte Rexroth retningsventil 4WE6
Når det er på tide å bytte ut en Rexroth retningsventil 4WE6, har du flere veier fremover. Det sikreste valget er å bestille den eksakte OEM-delen fra Bosch Rexroth. For en standard Rexroth retningsventil 4WE6-modell som 4WE6D6X/EG24N9K4, forvent å betale et sted mellom $379 og $418. Det er ikke billig, men du får garantert kompatibilitet og støtte fra den opprinnelige produsenten.
Prislappen får mange til å se på alternativer når de erstatter en Rexroth retningsventil 4WE6, og det er legitime alternativer tilgjengelig. D03-standarden betyr at andre produsenter produserer ventiler som er kompatible med Rexroth retningsventil 4WE6. Parker tilbyr D1VW-serien, Vickers har DG4V-3S-linjen, og selskaper som Huade Hydraulics lager direkte erstatninger til betydelig lavere priser, noen ganger så lavt som $34 til $100 for grunnleggende modeller.
Disse alternativene kan fungere bra når du bytter ut en Rexroth retningsventil 4WE6, men de krever nøye verifisering. Bare fordi en ventil oppfyller D03-monteringsstandarden, betyr det ikke at den er en drop-in-erstatning for din Rexroth retningsventil 4WE6. Du må matche spolefunksjonen, verifisere de elektriske spesifikasjonene, bekrefte at tetningsmaterialet er kompatibelt med væsken din, og kontrollere at solenoiden har nok strøm. Ulike produsenter bruker litt forskjellige design, og disse små forskjellene betyr noe når du bytter ut en Rexroth retningsventil 4WE6.
For eksempel, hvis din originale Rexroth retningsventil 4WE6 har en "D" spole, må du finne tilsvarende i et annet merkes katalog. Parkers D1VW20BNJW anses generelt som ekvivalent med Rexroth retningsventil 4WE6 modell 4WE6D6X/EG24N9K4, mens Vickers tilbyr DG4V-3S-2A-MU-H60 som sin versjon. Disse kryssreferansene er utgangspunkt, ikke garantier. Før du forplikter deg til et alternativt merke for å erstatte din Rexroth retningsventil 4WE6, kontakt deres tekniske støtte for å bekrefte samsvaret.
Vær spesielt oppmerksom hvis din Rexroth retningsventil 4WE6 modellnummer slutter med "SO"-koder eller har uvanlige spesifikasjoner. Disse indikerer tilpassede modifikasjoner som kan inkludere spesielle åpninger, unike fjærhastigheter eller modifiserte spoler. For disse Rexroth retningsventil 4WE6-enhetene er det vanligvis det eneste sikre valget å holde seg til OEM-deler. Generiske kryssreferansetabeller dekker kun standardkonfigurasjoner.
Prosessen for å erstatte Rexroth retningsventil 4WE6
Å bytte en Rexroth retningsventil 4WE6 er ikke komplisert mekanisk, men det krever oppmerksomhet på detaljer. Start med å rengjøre underplatens monteringsoverflate grundig. Eventuell smuss eller rusk her kan forhindre riktig tetting og forårsake lekkasjer. Monteringsoverflaten skal være glatt, med en gjennomsnittlig ruhet på 0,8 mikrometer eller bedre.
Når du bolter den nye Rexroth retningsventilen 4WE6 ned, bruk riktig dreiemoment: 4 Nm pluss eller minus 1 Nm. For løst og det kan lekke; for stramt og du risikerer å sprekke ventilhuset eller skade underplaten. Hvis Rexroth-retningsventilen 4WE6 bruker posisjoneringsplugger, sørg for at de sitter riktig før du strammer til boltene.
Elektriske tilkoblinger fortjener ekstra forsiktighet når du bytter ut en Rexroth retningsventil 4WE6. K4-kontaktstandarden bruker en tre-pinners konfigurasjon: to for strøm og en for beskyttende jord. Pass på at kabelen ikke er under spenning. Det første strekkavlastningspunktet bør være innenfor 150 millimeter fra der kabelen går inn i kontakten. Hvis du jobber med Rexroth retningsventil 4WE6-enheter som har to solenoider, husk at kun én skal aktiveres om gangen. Aktivering av begge samtidig kan skade ventilen.
Etter at du har byttet ut Rexroth retningsventil 4WE6 kommer et trinn som mange hopper over, og det forårsaker problemer senere. Du må tappe luft fra systemet. Den våte solenoiddesignen betyr at spolekamrene fylles med hydraulisk væske. Hvis luft blir fanget i disse rommene, påvirker det ventilens responstid og kan forårsake uregelmessig oppførsel. Kjør systemet gjennom flere komplette sykluser, skift ventilen frem og tilbake for å få luft ut av kretsen.
Test installasjonen før du setter maskinen i full drift igjen etter at du har skiftet Rexroth retningsventil 4WE6. Se etter eksterne lekkasjer rundt monteringsboltene og portforbindelsene. Kontroller at ventilen skifter riktig i begge retninger og går tilbake til nøytral posisjon når den er koblet fra. Hvis din Rexroth retningsventil 4WE6 har en manuell overstyring, test at den fungerer problemfritt. Se etter uvanlige lyder eller vibrasjoner som kan indikere et problem.
Gjør din nye Rexroth retningsventil 4WE6 vare
Når du har byttet ut en Rexroth retningsventil 4WE6, bør fokuset ditt skifte til forebygging. Den beste måten å forlenge levetiden til din Rexroth retningsventil 4WE6 er å holde hydraulikkvæsken ren. Dette betyr mer enn bare å bytte filtre etter planen. Du må overvåke væsketilstanden aktivt.
Gjennomfør regelmessig væskeprøvetaking og analyse etter at du har byttet ut en Rexroth retningsventil 4WE6. Testing vil fange opp forurensning før den når nivåer som skader komponenter. Hvis analysen viser økende partikkelantall, finn kilden. Noe i systemet ditt er slitt eller forurensning kommer inn utenfra. Løs det problemet i stedet for bare å filtrere hardere.
Sjekk filterelementene dine regelmessig og endre dem basert på tilstand, ikke bare kalenderdatoer. En differensialtrykkmåler over filteret vil fortelle deg når det begynner å bli tett. Ikke vent til omløpsventilen åpner, og dumper ufiltrert væske tilbake i systemet der det kan skade din Rexroth retningsventil 4WE6.
Temperaturkontroll er også viktig for Rexroth retningsventil 4WE6. Hydrauliske systemer genererer varme, og varme bryter ned væske raskere. Hvis systemet ditt går varmt konsekvent, kan det hende du trenger bedre kjøling. Overvåk ventilhusets temperatur, spesielt ved magnetspolene. Temperaturer som nærmer seg 115°C antyder at Rexroth-retningsventilen 4WE6 jobber for hardt eller at spolen ikke er riktig tilpasset applikasjonen.
Vurder å ha en reserve Rexroth retningsventil 4WE6 tilgjengelig, spesielt for kritisk utstyr. En Rexroth retningsventil 4WE6 som sitter på hyllen din koster mindre enn nedetiden du vil møte på å vente på levering når en ventil svikter uventet. Dette gjelder spesielt hvis du bruker OEM Rexroth-deler med leveringstid på fire til seks uker.
Dokumenter hva du installerer når du bytter ut en Rexroth retningsventil 4WE6. Skriv ned nøyaktig modellnummer, leverandør, dato og eventuelle observasjoner om den gamle ventilens tilstand. Denne informasjonen blir verdifull når du trenger deler i fremtiden eller når du feilsøker lignende problemer.
Kostnad og tid for å skifte Rexroth retningsventil 4WE6
Den totale kostnaden for å erstatte en Rexroth retningsventil 4WE6 inkluderer mer enn bare ventilprisen. Du må ta hensyn til nedetid, arbeidskraft og potensielle systemendringer. Hvis du kjøper OEM Rexroth retningsventil 4WE6 deler, budsjett for den fire til seks ukers leveringstiden med mindre du betaler ekstra for rask frakt. Alternative merker som Huade sender vanligvis raskere, ofte innen to til tre uker, noe som kan ha betydning når utstyret er nede.
Arbeidskostnadene varierer med tilgjengeligheten når du bytter ut en Rexroth retningsventil 4WE6. En ventil montert på en lett tilgjengelig manifold kan ta en time å erstatte. En begravd dypt i en maskin kan kreve betydelig demontering, noe som gjør en enkel ventilbytte til et flerdagers prosjekt. Faktor i tid for riktig systemblødning og testing etterpå.
Det er en avveining mellom kostnad og risiko når du bytter ut en Rexroth retningsventil 4WE6. OEM-deler eliminerer kompatibilitetsproblemer, men koster mer. Alternative merker kan spare 20 til 30 prosent, men krever mer verifiseringsarbeid på forhånd. For ikke-kritiske applikasjoner kan besparelsene være verdt den ekstra innsatsen. For utstyr der svikt betyr betydelig produksjonstap eller sikkerhetsrisiko, er OEM-premien en billig forsikring.
Tenk på det større bildet også når du bytter ut en Rexroth retningsventil 4WE6. Hvis forurensning drepte ventilen din, vil det ikke løse noe bare å bytte den. Du må oppgradere filtreringen, noe som øker kostnadene nå, men sparer penger på lang sikt ved å beskytte alle dine hydrauliske komponenter, ikke bare retningsventilen.
Når du skal få eksperthjelp
Noen situasjoner krever profesjonell hjelp i stedet for å håndtere erstatning selv. Hvis ditt Rexroth retningsventil 4WE6-system bruker ventiler med spesielle bestillingskoder eller tilpassede konfigurasjoner, kontakt Rexroth eller en kvalifisert distributør. De kan verifisere spesifikasjoner og skaffe de riktige delene. Å prøve å erstatte basert på delvis informasjon ender ofte dårlig.
Hvis du har erstattet en Rexroth retningsventil 4WE6, men problemene vedvarer, er noe annet galt. Å fortsette å bytte ventiler vil ikke løse et problem på systemnivå. En hydraulikkspesialist kan diagnostisere om du har trykkproblemer, strømningsproblemer eller elektriske feil som påvirker ventildriften.
For høyverdig eller kritisk utstyr som bruker Rexroth retningsventil 4WE6, kan profesjonell installasjon være verdt prisen. Erfarne teknikere tar med spesialkunnskap og verktøy som sikrer at utskiftingen gjøres riktig første gang. De kan også oppdage relaterte problemer før de forårsaker feil.
Gå videre med din Rexroth retningsventil 4WE6
Utskifting av en Rexroth retningsventil 4WE6 krever at du forstår hva du jobber med, velger riktig erstatning, installerer den riktig og adresserer forholdene som forårsaket den opprinnelige feilen. D03-standarden gir deg alternativer når du bytter ut en Rexroth retningsventil 4WE6, men å bruke disse alternativene klokt betyr å gjøre leksene dine med spesifikasjoner og kompatibilitet.
Rexroth retningsventilen 4WE6 i seg selv er bare én komponent i et hydraulisk system. Dens pålitelighet avhenger av væskerenslighet, riktig elektrisk kraft, korrekt installasjon og riktig bruk. Når du nærmer deg utskifting som en del av overordnet systemvedlikehold i stedet for å bytte isolert komponent, vil du se bedre resultater og lengre levetid fra utstyret ditt.
Enten du velger OEM Rexroth retningsventil 4WE6 deler eller kvalifiserte alternativer fra Huade, eller andre produsenter, er nøkkelen å matche spesifikasjonene nøyaktig og vedlikeholde systemet riktig etterpå. Gjør det, og din nye Rexroth retningsventil 4WE6 skal gi deg mange års pålitelig service.
