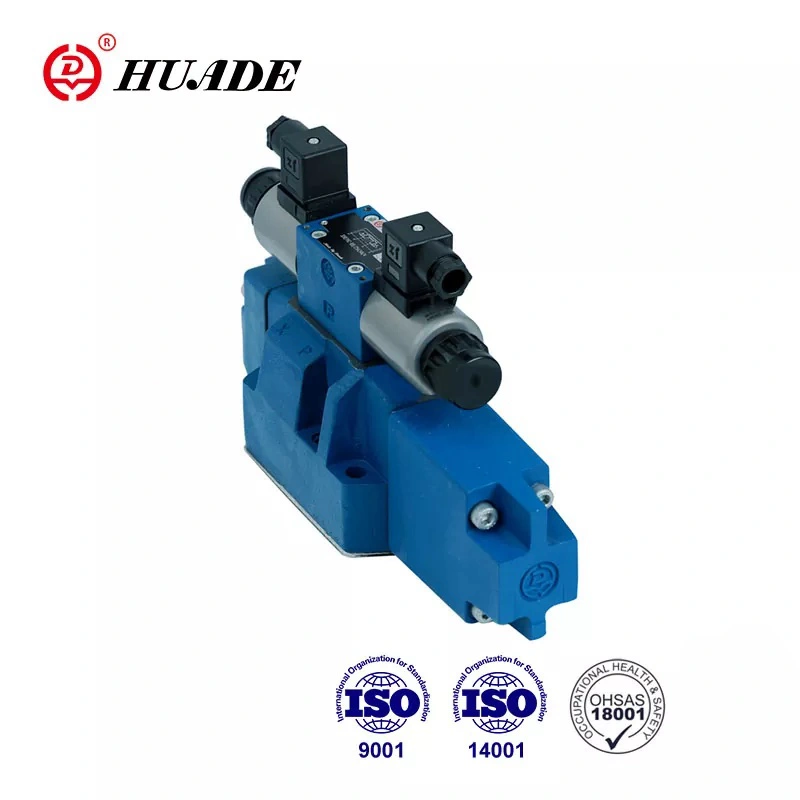

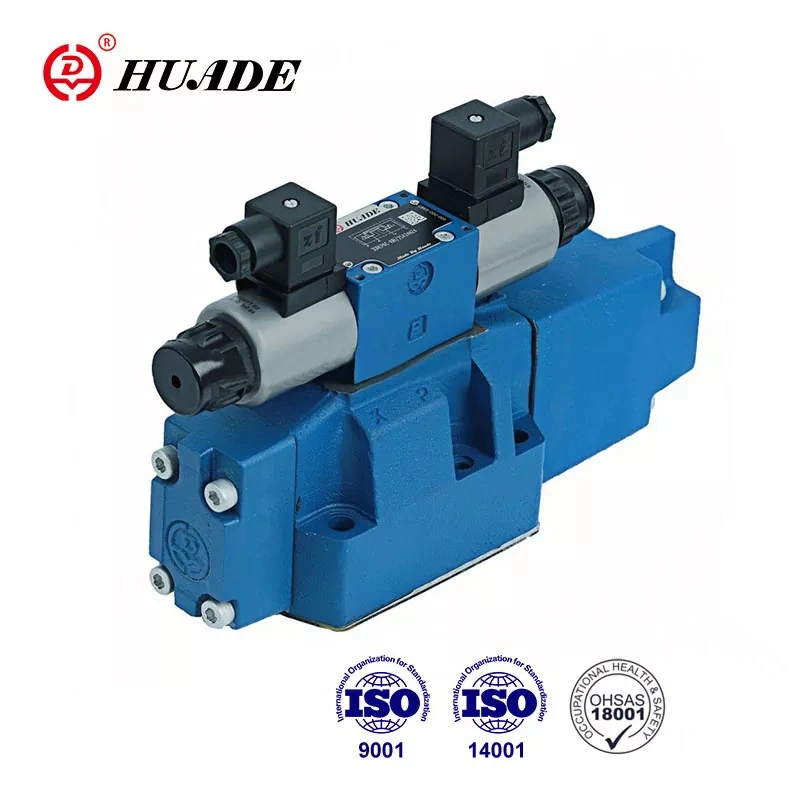

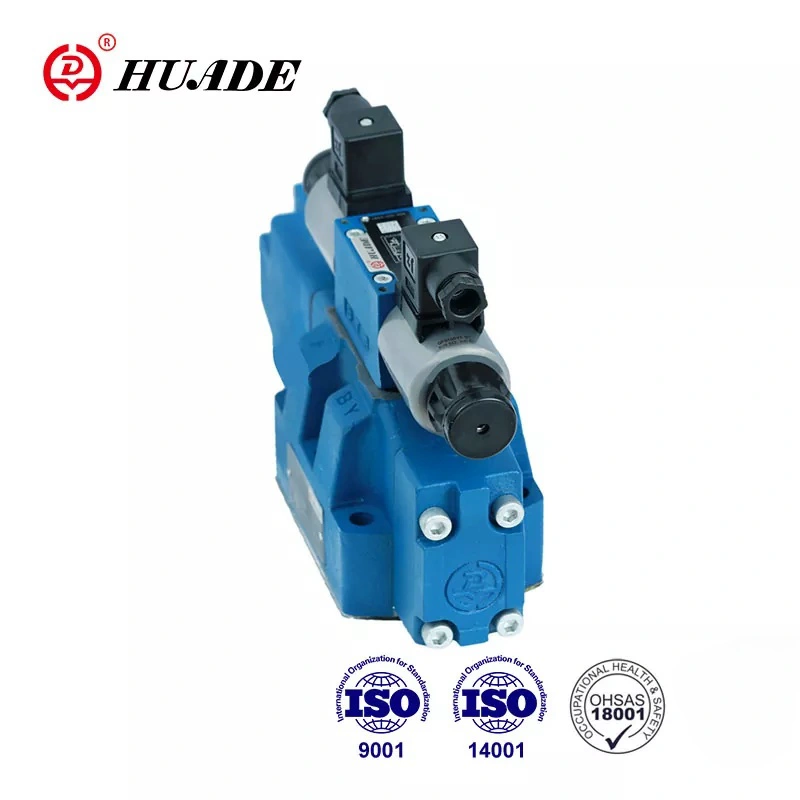

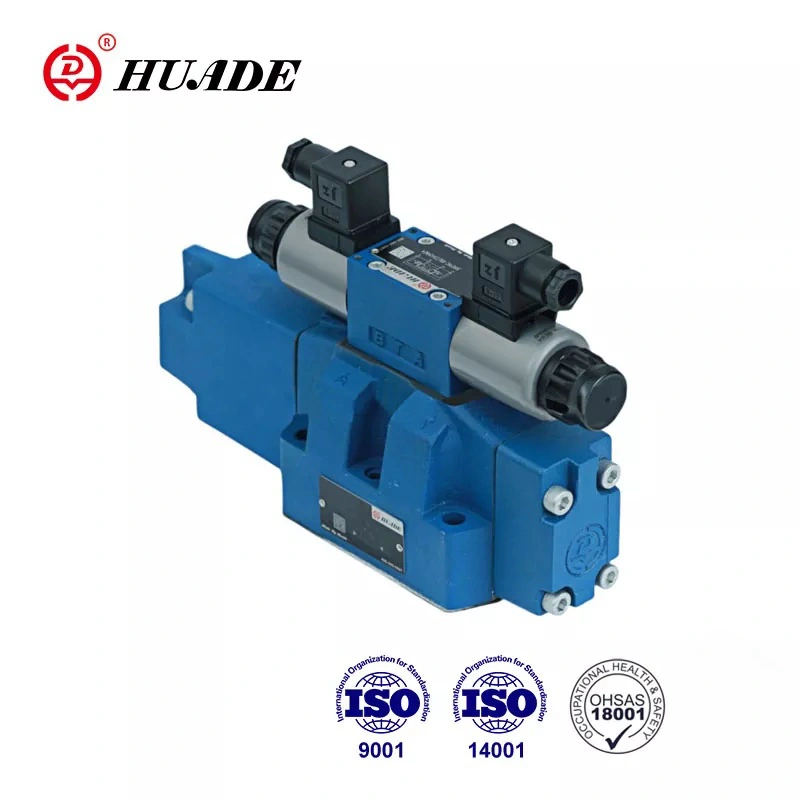

En enkelt 4WRH proporsjonal ventil kan kontrollere både strømning og strømningsretning, noe som gjør systemstrukturen enkel. Ventilhuset tar i bruk støpt indre kanal, med sterk strømningskapasitet og stor strømningshastighet. Hovedventilen bruker aksialt trekantet kontrollspor, med lite trykkfall og trykktap på kontrollskulderen. Type 4WRH proporsjonalventil er egnet for systemer med stor gjennomstrømning og høye presisjonskrav.
|
Hydrauliske data |
|||||
|
størrelse |
10 |
16 |
25 |
32 |
|
|
pilotventiltrykk (MPa) |
ekstern pilotoljeforsyning |
3 til 10 |
|||
|
intern pilotoljeforsyning |
Opptil 10 (over 10 må installere ZDR6DP2-30B/75YM) |
||||
|
Hovedventiltrykk (MPa) |
31.5 |
35 |
|||
|
Returtrykk (MPa) |
port T (ekstern pilotoljeretur) |
31.5 |
25 |
15 |
|
|
port T (intern pilotoljeretur) |
3 |
||||
|
Y port |
3 |
||||
|
Pilotoljevolum (cm3) |
1.7 |
4.6 |
10 |
26.5 |
|
|
Pilotoljestrøm ved port X eller Y (L/min) |
3.5 |
5.5 |
7 |
15.9 |
|
|
Strømning gjennom hovedventil (L/min) |
270 |
460 |
877 |
1600 |
|
|
Hysterese (L/min) |
6 |
||||
|
Repeterbarhet (%) |
3 |
||||
|
grad av forurensning(㎛) |
≤20 |
||||
|
Væske |
Mineralolje (for NBR-tetning). Fosfatester (for FPM-tetning) |
||||
|
Viskositetsområde (mm²/s) |
2,8 til 380 |
||||
|
Væsketemperaturområde (℃) |
-20 til +70 |
||||
|
Monteringsposisjon |
valgfri |
||||
|
Vekt (kg) |
ventil med en solenoid |
7.4 |
12.7 |
17.5 |
41.8 |
|
ventil med to solenoider |
7.8 |
13.4 |
18.2 |
42.2 |
|
|
Elektriske data |
||
|
Type forsyning |
DC |
|
|
Nominell strøm til solenoiden (A) |
0.8 |
|
|
Spolemotstand (Ω) |
kald (ved 20 ℃) 19,5; maks.ventil, varm 28,8 |
|
|
Omgivelsestemperatur (℃) |
50 |
|
|
Spoletemperatur (℃) |
150 |
|
|
Driftssyklus |
Kontinuerlig |
|
|
Pilotstrøm (A) |
0.02 |
|
|
Isolasjon |
IP65 |
|
|
Tilknyttet |
Med 1 rampetid |
VT-3000S30 |
|
Med 5 rampetider |
VT3006S30 |
|
|
Elektrisk tilkobling |
Plugg tilkobling |
|
Funksjoner:
▶ Proporsjonalventil for pilotretning WRH
▶ For underplatemontering
▶ For styring av både retning og strømningshastighet for en hydraulikkvæske
▶ Fjærsentrert .ingen spolavdrift
▶ Lavt trykkfall over kontrollområder
▶ Ventil og elektronisk styring fra én kilde
▶ Proporsjonal solenoiddrift
▶ Porteringsmønster til DIN 24 340 form A, ISO4401 og CETOP-RP121H
Søknad:
Type 4WRH proporsjonal ventil er mye brukt i ulike bransjer som maskinverktøy, metallurgi, lett industri, gruvedrift, engineering, etc.
Type 4WRH ventilene er pilotstyrte proporsjonale retningsventiler for ekstern drift via trykkreguleringsventiler. Funksjonen og prinsippet er den samme som for ventil type 4WRZ. Forbindelsesplaten (12) forbinder pilotkoblingen A med koblingen T(Y) ) og pilotkobling B med P(X).Pilottrykket ved hovedventilen må være fra 0,4 MPa til 2,5 MPa.så strømningen er enten fra P til A og B til T eller P til B og A til T.
Struktur av proporsjonale retningsventiler 4WRH
Pilotventil
Pilotventilen er en proporsjonal solenoiddrevet 3-veis trykkreduksjonsventil (type 3DREP6). Gassinnsats er installert i port A og B, ytterligere detaljer se teksten til 3DREP6
Struktur av pilotventil type 3DREP6
Symbol for proporsjonal retningsventil 4WRH
