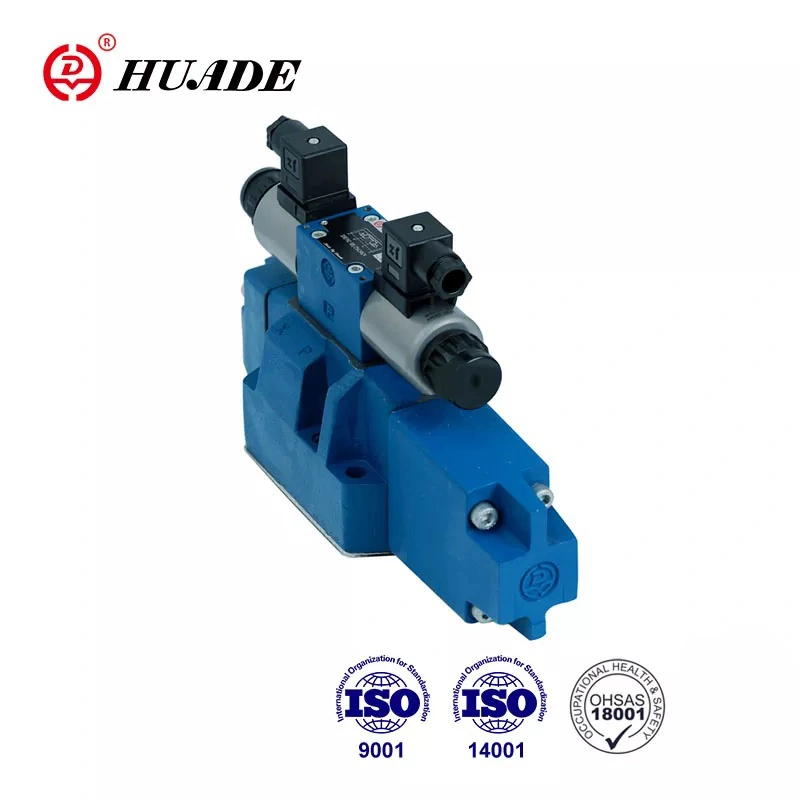

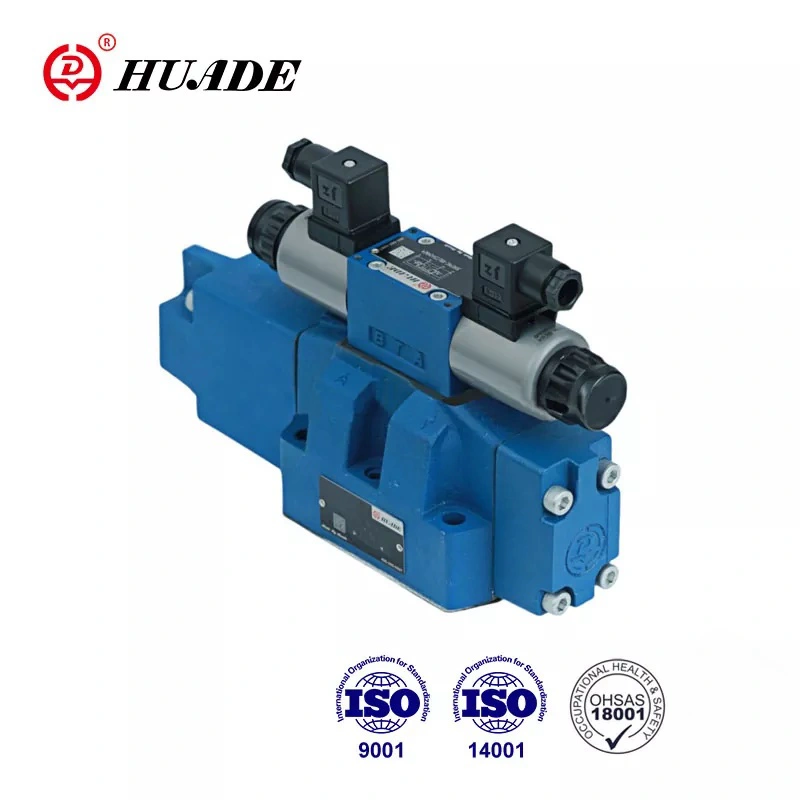

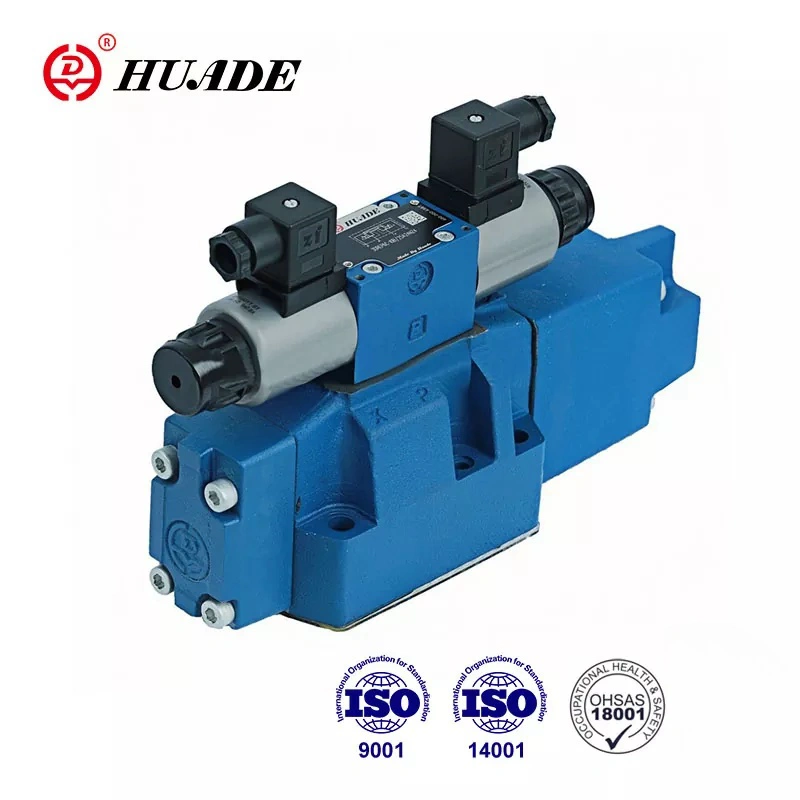

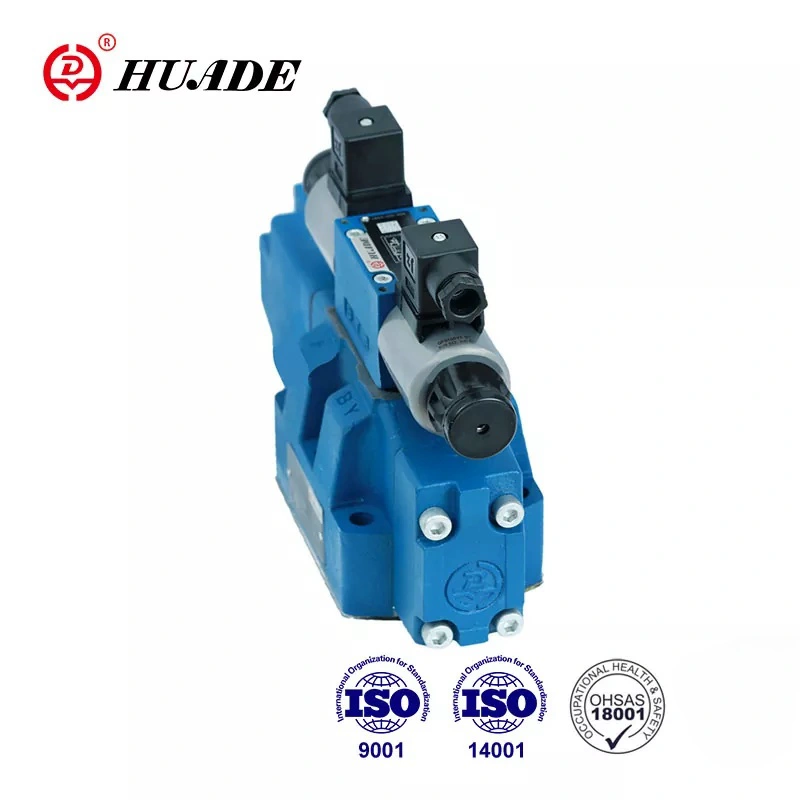

Den proporsjonale retningsventilen 4WRZ bruker platetilkobling, som har samme tilkoblingsstørrelse som den vanlige vendeventilen med samme diameter. Det er enkelt å installere og feilsøke. Hovedventilen til Huade® 4WRZ proporsjonalventil er fjærsentrert. Hovedventilkjernen har ingen drift, høy repeterbarhet og god pålitelighet. Ventilen er CE-sertifisert.
|
Hydrauliske data |
|||||
|
størrelse |
10 |
16 |
25 |
32 |
|
|
pilotventiltrykk (MPa) |
ekstern pilotoljeforsyning |
3 til 10 |
|||
|
intern pilotoljeforsyning |
Opptil 10 (over 10 må installere ZDR6DP2-30B/75YM) |
||||
|
Hovedventiltrykk (MPa) |
31.5 |
35 |
|||
|
Returtrykk (MPa) |
port T (ekstern pilotoljeretur) |
31.5 |
25 |
15 |
|
|
port T (intern pilotoljeretur) |
3 |
||||
|
Y port |
3 |
||||
|
Pilotoljevolum (cm3) |
1.7 |
4.6 |
10 |
26.5 |
|
|
Pilotoljestrøm ved port X eller Y (L/min) |
3.5 |
5.5 |
7 |
15.9 |
|
|
Strømning gjennom hovedventil (L/min) |
270 |
460 |
877 |
1600 |
|
|
Hysterese (L/min) |
6 |
||||
|
Repeterbarhet (%) |
3 |
||||
|
grad av forurensning(㎛) |
≤20 |
||||
|
Væske |
Mineralolje (for NBR-tetning). Fosfatester (for FPM-tetning) |
||||
|
Viskositetsområde (mm²/s) |
2,8 til 380 |
||||
|
Væsketemperaturområde (℃) |
-20 til +70 |
||||
|
Monteringsposisjon |
valgfri |
||||
|
Vekt (kg) |
ventil med en solenoid |
7.4 |
12.7 |
17.5 |
41.8 |
|
ventil med to solenoider |
7.8 |
13.4 |
18.2 |
42.2 |
|
|
Elektriske data |
||
|
Type forsyning |
DC |
|
|
Nominell strøm til solenoiden (A) |
0.8 |
|
|
Spolemotstand (Ω) |
kald (ved 20 ℃) 19,5; maks.ventil, varm 28,8 |
|
|
Omgivelsestemperatur (℃) |
50 |
|
|
Spoletemperatur (℃) |
150 |
|
|
Driftssyklus |
Kontinuerlig |
|
|
Pilotstrøm (A) |
0.02 |
|
|
Isolasjon |
IP65 |
|
|
Tilknyttet |
Med 1 rampetid |
VT-3000S30 |
|
Med 5 rampetider |
VT3006S30 |
|
|
Elektrisk tilkobling |
Plugg tilkobling |
|
Funksjoner:
▶ Pilot WRZ proporsjonalventil
▶ For underplatemontering
▶ For styring av både retning og strømningshastighet for en hydraulikkvæske
▶ Fjærsentrert .ingen spolavdrift
▶ Lavt trykkfall over kontrollområder
▶ Ventil og elektronisk styring fra én kilde
▶ Proporsjonal solenoiddrift
▶ Porteringsmønster til DIN 24 340 form A, ISO4401 og CETOP-RP121H
Søknad:
Type 4WRZ proporsjonal retningsventil er mye brukt i ulike bransjer som maskinverktøy, metallurgi, lett industri, gruvedrift, engineering, etc.
Ventiltyper 4WRZ... er 4-veis ventiler som betjenes ved hjelp av proporsjonale solenoider. De kontrollerer retningen og strømningshastigheten til hydraulikkvæsken.
De består i hovedsak av pilotventilen (3), hovedventilen (7) med hovedspolen (8), og sentreringsfjæren (9).
Hvis solenoid 'B' er aktivert, flyttes pilotspolen (4) til høyre. Pilotolje mates deretter enten internt fra port P, eller "eksternt" fra port X via pilotventilen (3) inn i trykkkammeret (10) ) og beveger hovedspolen (8) en avstand proporsjonal med styrken til den elektriske strømmen. Strupesporene i hovedspolen åpner seg gradvis med økende strøm, og kontrollerer dermed strømmen av hydraulikkvæske til aktuatorportene.
Når det elektriske signalet er slått av, går både pilotspolen (4) og hovedspolen (8) tilbake til nøytral uavhengig av styretrykktilførselen. En nødhåndsoperatør tillater bevegelse av pilotspoleposisjonen uten å aktivere solenoidene
Struktur av proporsjonal retningsventil 4WRZ
Pilotventil
Pilotventilen er en proporsjonal solenoiddrevet 3-veis trykkreduksjonsventil (type 3DREP6). Gassinnsats er installert i port A og B, ytterligere detaljer se teksten til 3DREP6
Struktur av pilotventil type 3DREP6
Symbol for proporsjonal retningsventil 4WRZ
