4/2- og 4/3-veis proporsjonale retningsventiler er designet som direkte opererte komponenter for montering av underplate. De aktiveres ved hjelp av proporsjonale magnetventiler med sentral tråd og avtakbar spole. Magnete styres enten av ekstern kontrollelektronikk (Type WRA) eller av integrert kontrollelektronikk (Type Wrae). Ytelsen til 4WRA 10 EA60-2X kan matche Rexroth på grunn av to langsiktige samarbeid.
| Hydraulisk | |||
| Ventiltype | HD-WRA | HD-WRAE | |
| Driftstrykk (MPA) | Port A, P, b | 31.5 | 31.5 |
| Porter t | 21 | 21 | |
| Nominell flyt QV nom ved △ p = 1MPa | NS6 (l/min) | 7、15 og 26 | |
| NS10(L/min) | 30 og 60 | ||
| Grad av forurensning (μ m) | ≤20 | ||
| Hysterese (%) | ≤5 | ||
| Reverseringsfeil (%) | ≤1 | ||
| Responsfølsomhet (%) | ≤0,5 | ||
| Trykkvæske | Mineralolje eller fosfatester | ||
| Viskositetsområde | 20 ~ 380 | ||
| Omgivelsestemperaturområde (℃) | -20 til +80 | -20 til +50 | |
| Vekt (kg) | NS6 | 2 | 2.2 |
| NS10 | 6.6 | 6.8 | |
| Elektrisk | |||
| Elektrisk, magnetventil | |||
| Ventiltype | HD-WRA | HD-WRAE | |
| Spenningstype | DC | ||
| Spenningskontrollert (V) | ± 10 | ||
| Maks. Strøm per magnetventil (a) | 2.5 | ||
| Solenoidspolemotstand (ω) | Kald verdi til 20 ℃ | 2 | |
| Maks. Varm verdi | 3 | ||
| Plikt | 100% | ||
| Spoletemperatur (℃) | opp til +150 | ||
| Ventilbeskyttelse til DIN40050 | IP65 | ||
| Elektrisk, kontrollelektronikk | |||
| Kontrollelektronikk | HD-VT-VSPA2-1-1x/ | Integrert i ventilen | |
| Forsyningsspenning | Nominell spenning VDC | 24 | |
| Nedre begrensende verdi v | 21/22 | 19 | |
| Øvre begrensende verdi v | 35 | ||
| Strømforbruk av forsterkeren | Jeg maks a | 1.8 | |
| Maks. kraftimpuls strøm a | 3 | ||
Funksjoner:
▶ For montering av underplate
▶ Direkte aktivert proporsjonal ventil for å kontrollere retningen og volumet til en strømning
▶ Vårsentrert kontrollspole
▶ Integrert kontrollelektronikk, grensesnitt A1 eller F1 for type 4WRAE
▶ aktivering ved hjelp av proporsjonale magnetventiler med sentral tråd og avtakbar spole
▶ Kontrollelektronikk for type 4WRA
Søknad:

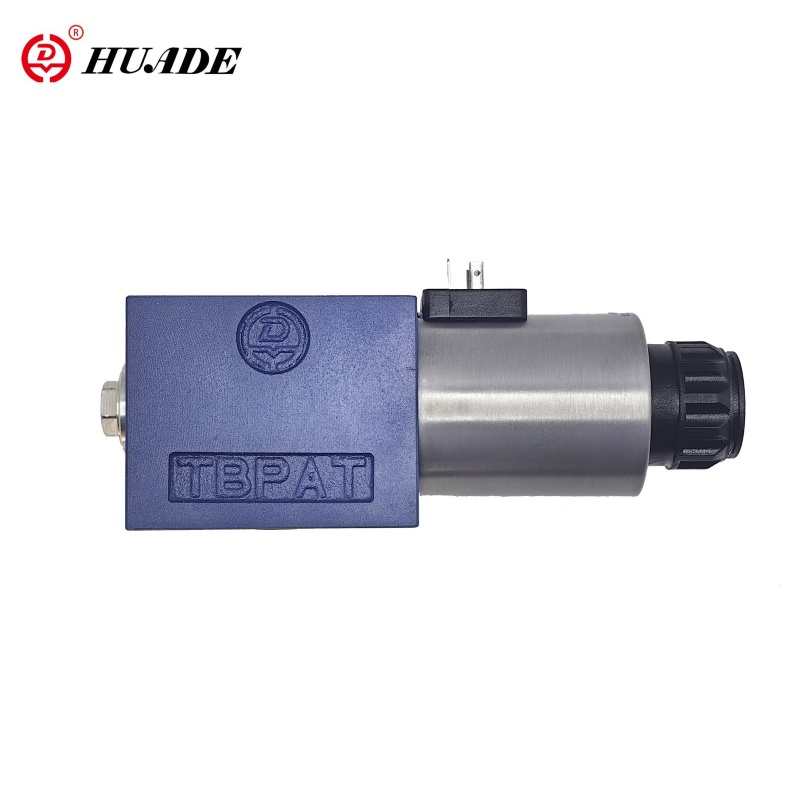

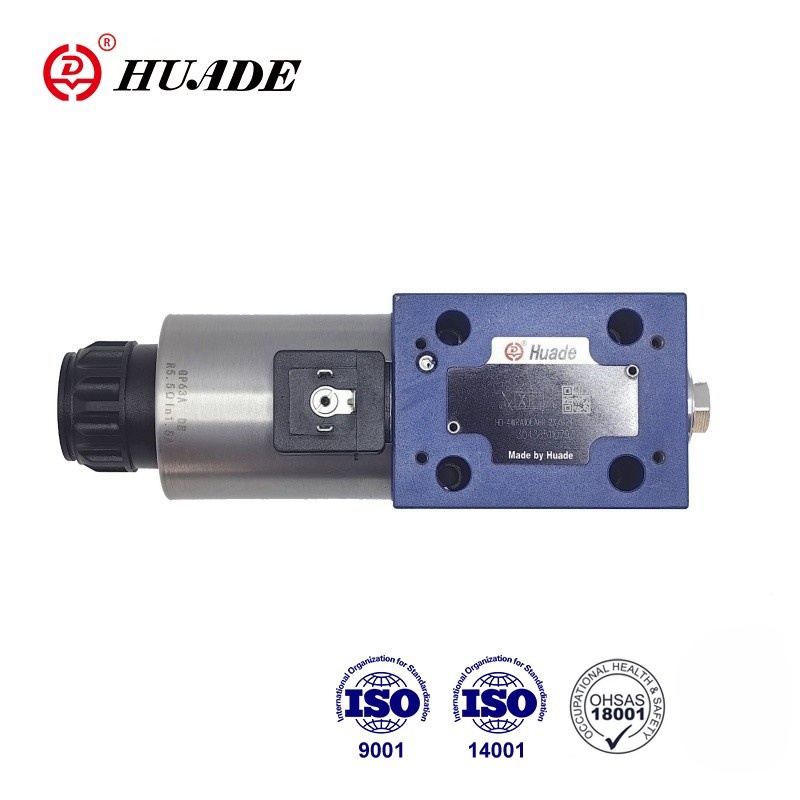

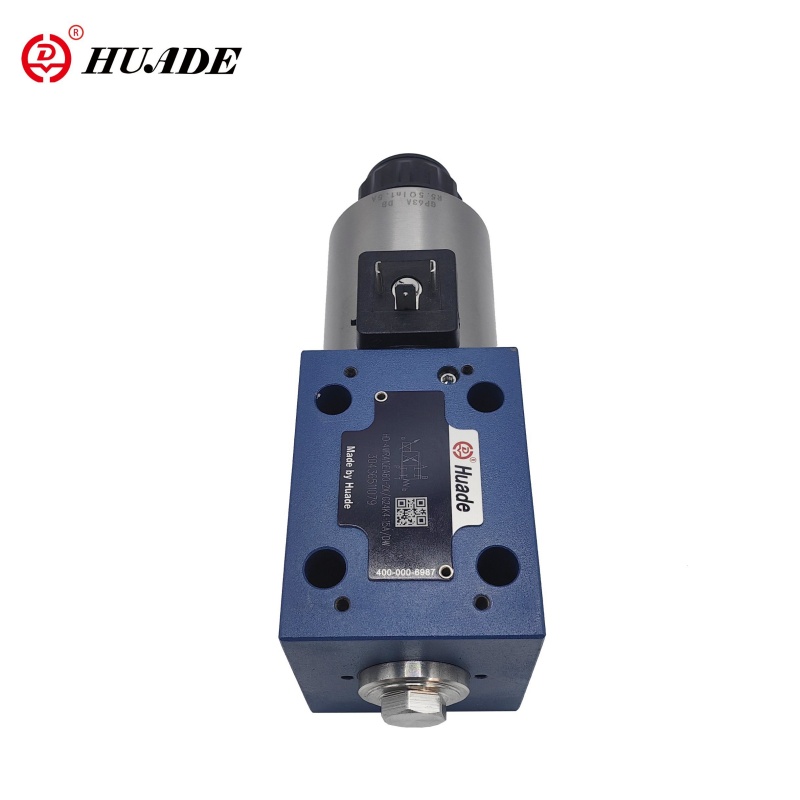

4WRA 10 EA60-2x proporsjonal retningsventil brukes til å kontrollere strømmen og retningen på hydraulisk væske.
4WRA 10 EA60-2x proporsjonale ventiler består i utgangspunktet av: hus (1) med montering av overflatekontrollspole (2) med kompresjonsfjærer (3), magnetventiler (4) med sentral tråd, valgfri integrert ventilelektronikk (5).
HD-4WRA (E) .2x/.
Med magnetventilene (4) avgitt, holdes kontrollspolen (2) i den sentrale posisjonen ved kompresjonsfjærer (3).
Direkte aktivering av kontrollspolen (2) ved å gi en proporsjonal magnetventil.e.g. Kontroll av solenoid "B" (4). Kontrollspolen (2) flyttes til venstre i forhold til det elektriske inngangssignalet. Tilkoblingsskjema P til A og B til T via åpningslignende tverrsnitt med progressive strømningsegenskaper. De-energisering av magnetventilen (4). Kontrollspolen (2) returneres til den sentrale posisjonen ved kompresjonsfjær (3).
Struktur av proporsjonal retningsventil 4WRA -2x
HD-4WRA (E) ... A-2X
I prinsippet tilsvarer funksjonen til denne ventilversjonen den for ventilen med 3 spoleposisjoner. Ventilene med 2 spoleposisjoner er imidlertid bare utstyrt med magnetventilen "A". I stedet for 2. proporsjonal magnetventil er en plugg (5) montert for NS 6 eller for NS 10 A -deksel (5).
Merk for type 4WRA 6 ..- 2x/...
Drenering av tanklinjen skal unngås. Med de aktuelle installasjonsbetingelsene skal en baktrykksventil installeres (ryggtrykk ca.0.2MPA).
