Når hydrauliske systemer trenger pålitelig strømningskontroll uten lekkasje, skiller tilbakeslagsventil sandwichplaten Z2S 22 seg ut som en velprøvd løsning. Denne Bosch Rexroth-komponenten har støttet industrielt utstyr i årevis, og å forstå hvordan det fungerer kan hjelpe deg med å ta bedre beslutninger for ditt hydrauliske oppsett.
Hva gjør Z2S 22 annerledes
Z2S 22 tilbakeslagsventil sandwichplate fungerer som en pilotbetjent tilbakeslagsventil designet for systemer i NG25-størrelse. I motsetning til grunnleggende fjærbelastede tilbakeslagsventiler, bruker denne sandwichplaten en to-trinns design som gir bedre kontroll når trykket slippes. Ventilen tillater fri strøm i én retning mens den blokkerer omvendt strømning, og den kan åpnes fra den blokkerte siden når pilottrykk påføres X-porten.
Sandwichplate-designet betyr at du kan stable den vertikalt mellom andre hydrauliske komponenter. Dette sparer plass i overfylte maskininstallasjoner. Z2S 22 følger ISO 4401-08-08-0-05 portmønstre, noe som gjør den kompatibel med standard hydrauliske manifolder som brukes på tvers av forskjellige utstyrstyper.
Det som skiller denne tilbakeslagsventilen er pre-åpningsfunksjonen i de fleste versjoner. Når pilotventilen åpner, slippes trykket gradvis gjennom et dempesystem i stedet for alt på en gang. Dette forhindrer sjokkbølger og støy som skader tetninger og skaper vedlikeholdshodepine i hydrauliske systemer.
Tekniske spesifikasjoner som betyr noe
Z2S 22 tilbakeslagsventil sandwich-plate håndterer maksimalt arbeidstrykk opp til 315 bar og strømningshastigheter når 450 liter per minutt. Disse tallene kommer fra tester med HLP46 mineralolje ved 40 grader Celsius. Ventilhuset veier mellom 12 og 13 kilo, med dimensjoner på 212 mm lengde, 117 mm bredde og 100 mm høyde.
Alternativer for sprekktrykk varierer fra 3 bar til 10 bar, merket med kodene 1 til 4 i delenummeret. Høyere sprekktrykk betyr sterkere revers blokkering, men krever mer pilottrykk for å åpne. Ventilen arbeider med hydraulikkoljetemperaturer fra minus 30 til pluss 80 grader Celsius ved bruk av NBR-tetninger, som dekker de fleste industrimiljøer.
Portforbindelser inkluderer P-, A-, B-, T-, X- og Y-posisjoner. A- og B-portene kobles til aktuatorer, mens X-porten mottar pilottrykk for å frigjøre kontrollfunksjonen. Installasjonen krever seks M12-bolter tiltrukket til 70 Nm, og monteringsoverflaten trenger en ruhetsgrad på Rz 4 eller jevnere for å forhindre lekkasjer.
Tilbakeslagsventilens sandwichplate Z2S 22 opprettholder null lekkasje i blokkeringsretningen under normal drift. Dette er viktig for applikasjoner som å holde vertikale sylindre på plass over natten eller under vedlikeholdsstopp. Selv etter måneder med nedetid bør ventilen opprettholde sin tetning uten drift.
Hvordan Z2S 22 faktisk fungerer
Strømmen beveger seg fritt fra A1 til A2 eller B1 til B2 gjennom ventilen når trykket presser i åpen retning. En enkel klaffventil åpner under strømningstrykk, og skaper minimal motstand. Trykkfallskurver viser nesten lineær oppførsel, noe som betyr at strømmen øker forutsigbart når trykket øker.
I motsatt retning sitter klaffventilen godt mot ventilhuset, og danner blokkeringstetningen. Ventilen bruker et kulesetedesign med område A2 og en tallerken med område A1. Når pilottrykket kommer inn gjennom port X, virker det på kontrollspoleområdet A3. Arealforholdet mellom A3 og A2 går på ca. 1 til 12,5, noe som betyr at du trenger relativt lavt pilottrykk for å åpne hovedventilen.
Foråpningsmekanismen begynner å virke før fullt pilottrykk kommer. Når kontrollspolen begynner å bevege seg, vises en liten åpning som lar trykket utjevnes gradvis. Denne polstrede åpningen forhindrer det plutselige trykkfallet som forårsaker vannslageffekter i hydrauliske ledninger. Den dempende virkningen beskytter pumpetetninger, slangekoblinger og sylinderstangtetninger mot støtbelastninger.
Spesialversjoner endrer denne grunnleggende operasjonen. SO40-varianten legger til en ekstern G1/4-port for pilotkontroll, nyttig når du trenger ekstern ventilbetjening. SO60-versjonen lufter kontrollspolen til T-porten, og forbedrer utløserpresisjonen i visse kretsdesign.
Hvor Z2S 22 tilbakeslagsventil fungerer best
Industrielle automasjonssystemer bruker tilbakeslagsventilsandwichplaten Z2S 22 i utstrakt grad. Sprøytestøpemaskiner er avhengige av disse ventilene for å holde formplatene stødige under kjølesykluser. Kantpresser bruker dem til å opprettholde stempelposisjonen når hydrauliske pumper slås av mellom bøyeoperasjoner. Robotarmer trenger ventilen for å hindre lastdrift når de holder posisjon.
Materialhåndteringsutstyr som gaffeltrucker og sakseløftere drar nytte av nulllekkasjedesignet. En standard tilbakeslagsventil kan tillate nok siver til å senke en plattform sakte over timer. Z2S 22 sandwichplaten eliminerer dette problemet, og opprettholder posisjonen på ubestemt tid uten pumpedrift.
Kontrollsystemer for stigning i vindturbiner opererer under utfordrende forhold med temperatursvingninger og forurensningsrisiko. Tilbakeslagsventilens sandwich-plate håndterer disse miljøene når den er sammenkoblet med riktig filtrering. Anvendelser i energisektoren krever pålitelighet fordi ventilsvikt under turbindrift kan skade dyre girkasser.
Den kompakte sandwich-designen betyr mest i mobilt utstyr der plassen er svært viktig. Gravemaskiner, kraner og landbruksmaskiner pakker flere funksjoner inn i begrensede områder. Å stable Z2S 22 tilbakeslagsventilen mellom retningsventiler og andre sandwichplater reduserer manifoldstørrelsen sammenlignet med tradisjonelle rørmonterte tilbakeslagsventiler.
Sammenligning av ventilalternativer
Standard fjærbelastede tilbakeslagsventiler koster mindre enn Z2S 22, vanligvis fra 200 til 500 dollar. De fungerer fint for enkle applikasjoner, men mangler pilotkontroll og viser ofte mindre lekkasje. Responshastigheten er langsommere fordi fjæren må komprimeres før flyten begynner.
Dual-plate wafer tilbakeslagsventiler håndterer større strømmer, noen ganger over 500 liter per minutt. De veier mindre enn sandwichplater og fungerer godt i lavtrykksrørsystemer under 250 bar. Imidlertid kan skiveventiler holde seg lukket hvis forurensning kommer mellom skiven og setet. Korrosjonsmotstanden er også lavere i standarddesign.
Tilbakeslagsventilsandwichplaten Z2S 22 koster typisk mellom 1000 og 1500 dollar avhengig av konfigurasjon og leverandør. Denne høyere prisen gjenspeiler pilotoperasjonsevnen, nulllekkasjedesign og integrasjonsfordeler. Vedlikeholdskostnadene kan være lavere over ventilens levetid fordi sandwichdesignet beskytter interne komponenter mot ytre skader.
Ytelsessammenligninger viser at Z2S 22 opprettholder jevn flyt opp til 450 liter per minutt ved 315 bar, mens mange fjærkontroller begynner å vise trykkfallsøkninger over 300 liter per minutt. Den pilotstyrte designen reagerer også raskere på kontrollsignaler enn fjærbelastede typer fordi den ikke bekjemper fjærkraft under åpning.
Installasjonskrav du bør kjenne til
Monter tilbakeslagsventilens sandwichplate Z2S 22 i en hvilken som helst retning, selv om vertikal stabling er mest vanlig. Rengjør begge flatene grundig før montering. Eventuell smuss, grader eller gammelt pakningsmateriale kan skape lekkasjebaner som kompromitterer nulllekkasjedesignet.
Påfør de medfølgende tetningsringene på hver port før du plasserer ventilen. Tetningene sitter i spor som er maskinert inn i sandwichplatens overflate. Sørg for at tetningene sitter riktig og ikke vridd, noe som kan føre til at de ekstruderes under trykk.
Boltemønstre bruker seks M12-hodeskruer i et standard ISO-mønster. Trekk til skruene i stjernemønster til 70 Nm moment. Overstramming kan forvrenge ventilhuset og føre til at indre deler binder seg. Understramming tillater ekstern lekkasje og potensielt trykktap.
For SO40-versjoner med eksterne pilotporter, koble G1/4-koblingene til pilottrykkkilden. Sørg for at pilottrykket overstiger sprekktrykket med minst 50 prosent for å sikre fullstendig åpning. Utilstrekkelig pilottrykk forårsaker delvis åpning og begrenset strømning.
Kontroller systemets renslighet før oppstart. Z2S 22 tilbakeslagsventil sandwichplate krever hydraulikkolje som oppfyller ISO 4406 renhetskode 20/18/15 eller bedre. Dette betyr færre enn 5000 partikler større enn 4 mikron per milliliter væske. Forurensning forårsaker 80 prosent av ventilfeil i henhold til industrivedlikeholdsdata.
Vedlikehold og feilsøking
Regelmessige filterskift beskytter tilbakeslagsventilens sandwichplate mot forurensningsskader. Skift filtre med intervaller som er anbefalt for din hydraulikkoljetype. Mineraloljer som HLP46 går lenger mellom skift enn biologisk nedbrytbare væsker, som kan trenge dobbelt så hyppig service.
Inspiser ventilen under systemvedlikeholdsstans. Se etter utvendig oljelekkasje rundt sandwichplateflatene, noe som indikerer tetningsslitasje eller løs monteringsbolt. Intern lekkasje viser seg som aktuatordrift over tid, selv om dette er sjeldent med riktig installasjon.
Hvis ventilen utvikler driftproblemer, kontroller pilottrykket først. Utilstrekkelig pilottrykk åpner kanskje ikke ventilen helt, noe som forårsaker begrenset strømning og ufullstendig posisjonsfrigjøring. Mål det faktiske trykket ved X-porten under belastningsforhold, ikke bare statisk trykk.
Støy eller støt under ventilåpning peker på manglende eller skadede komponenter før åpning. Noen eldre Z2S 22-modeller mangler denne funksjonen, og ettermontering til SO55-versjonen eliminerer problemet. Plutselige trykkfall skaper hamring som til slutt skader tetninger og koblinger i hele systemet.
Mislykket åpning spores vanligvis til forurensning som blokkerer pilotkontrollspolen. Å spyle systemet og installere riktig filtrering løser de fleste tilfeller. Vedvarende problemer kan kreve ventildemontering og inspeksjon av kulesetet og tallerkenflatene for riper eller innebygde partikler.
Oppbevar ekstra tilbakeslagsventilsandwichplater i tørre områder unna ekstreme temperaturer. Hold beskyttelseshetter på portene for å forhindre kontaminering under lagring. Lagererstatningstetninger for NBR eller FKM avhengig av systemkravene dine, siden forsegling av forsegling fra hyllealdring kan forekomme over flere år.
Bestillings- og delenummerdetaljer
Z2S 22 tilbakeslagsventil sandwichplate bruker et strukturert delenummersystem. Start med Z2S 22, og legg deretter til kanalbetegnelsen. Et strekmerke betyr dobbel kanal for både A- og B-siden. Bokstaven A eller B alene spesifiserer enkeltkanaloperasjon kun på den siden.
Deretter kommer sprekktrykkkoden fra 1 til 4, som representerer henholdsvis 3, 5, 7,5 eller 10 bar. Høyere tall gir sterkere reversblokkering, men trenger mer pilottrykk. Deretter vises 5X i alle standardmodeller, etterfulgt av valgfrie overflatebehandlingskoder som J50 for passivering.
Spesialversjoner legger til koder som SO40 for eksterne pilotporter eller SO60 for spole-til-tank ventilering. Bokstaven V på slutten spesifiserer FKM-tetninger i stedet for standard NBR for høy temperatur eller aggressiv væskekompatibilitet. Et komplett eksempel kan være Z2S 22 A 2 5X V SO40.
Installasjonssett med tetninger og pakninger bestilles separat. Sjekk Bosch Rexroth-katalogen for kompatible sett som matcher ventilversjonen din. Bruk av feil tetningsmateriale forårsaker rask feil, spesielt med brannbestandig hydraulikk eller biologisk nedbrytbare oljer.
Finne pålitelige leverandører
Bosch Rexroth selger direkte gjennom deres nettbutikk og regionale distributører. Offisielle kanaler garanterer ekte deler og riktig teknisk støtte. Datablad lastes ned fra nettstedet deres med dokumentnummer R900432915.
BuyRexroth opererer som en stor distributør med online bestilling og umiddelbar frakt for vanlige konfigurasjoner. Prisene deres ligger på rundt 1426 dollar for standard Z2S 22 tilbakeslagsventilsandwichplater med typisk levering innen én til tre virkedager.
Sekundærmarkeder på eBay tilbyr brukte og overskuddsventiler fra 500 til 1000 dollar. Å kjøpe brukt er fornuftig for reservedeler i eldre utstyr, men inspiser nøye for skade eller slitasje. Manglende eller skadede forseglinger er kanskje ikke tydelige på bildene.
Industrielle leverandører som Hydraulics Online og Pha-Auto bærer Z2S 22 sammen med komplette hydrauliske systemer. De gir lokal teknisk støtte og kan hjelpe med installasjonsspørsmål. Bulkkjøpere kan komme frem til bedre priser gjennom direkte kontakt med regionale Bosch Rexroth-representanter.

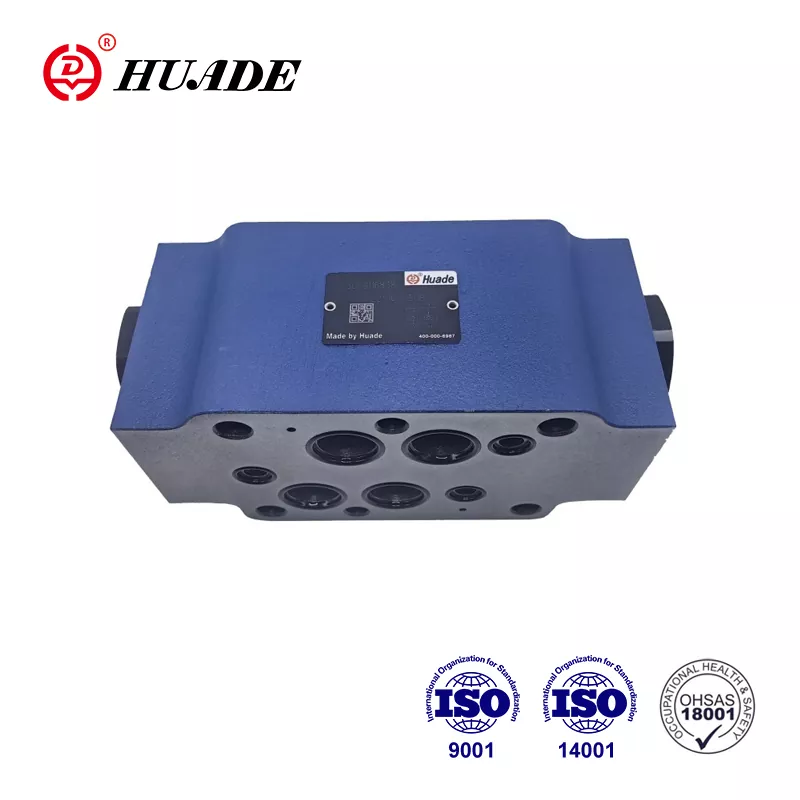

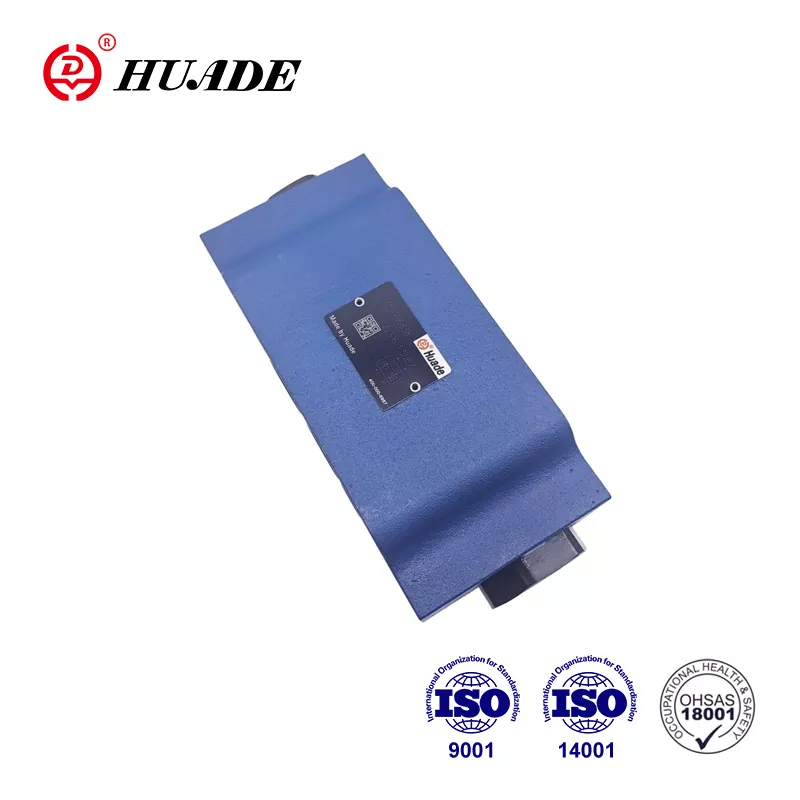

Kinesiske produsenter tilbyr alternativer til lavere kostnader gjennom plattformer som Made-in-China. Selv om disse kan fungere for mindre kritiske applikasjoner, skiller kvalitets- og ytelsesegenskapene seg fra ekte Bosch Rexroth-produkter. Forvent variasjoner i trykkklassifiseringer, tetningsmaterialer og dimensjonstoleranser.
Væskekompatibilitetshensyn
Mineralhydraulikkoljer som HL og HLP fungerer perfekt med standard NBR-tetninger i tilbakeslagsventilens sandwichplate Z2S 22. Disse er fortsatt de vanligste væskene i industriell hydraulikk på grunn av deres stabile ytelse og rimelige kostnader.
Brannbestandige væsker krever spesiell oppmerksomhet. HFDU- og HFDR-typer begrenser maksimalt trykk til 210 bar i stedet for standard 315 bar. Driftstemperaturer bør ikke overstige 60 grader Celsius med disse væskene. Levetiden kan reduseres med 30 til 100 prosent sammenlignet med mineraloljedrift.
Biologisk nedbrytbar hydraulikk som HETG og HEES fungerer med Z2S 22, men trenger hyppigere vedlikeholdsintervaller. Disse væskene absorberer fuktighet lettere og brytes ned raskere enn mineraloljer. Skift filtre oftere og overvåk systemets renslighet nøye.
Syntetiske væsker krever ofte FKM-tetninger i stedet for standard NBR. V-koden i delenummeret spesifiserer dette tetningsmaterialet. Sjekk kompatibilitetstabeller før du velger en ventil for syntetiske eller eksotiske væskesystemer. Bruk av feil tetningsmateriale forårsaker rask svelling eller herding som fører til lekkasje eller binding.
Vannglykolvæsker kan virke avhengig av den spesifikke formuleringen. Rådfør deg med Bosch Rexroths tekniske støtte med væskespesifikasjonene dine før du bestiller. Noen vannbaserte væsker angriper standard tetningsmaterialer eller korroderer interne komponenter.
Ytelse i forskjellige miljøer
Ekstreme temperaturer påvirker tilbakeslagsventilens sandwichplate Z2S 22 ytelse. Kaldstart under minus 20 grader krever NBR-tetninger, mens FKM håndterer høyere temperaturer opp til 80 grader omgivelsestemperatur. Væskens viskositet endres med temperaturen, noe som påvirker strømningsegenskaper og responstid.
Skitne miljøer krever utmerket filtrering. Anleggs- og gruveutstyr står overfor konstant forurensning fra støv, vann og rusk. Installering av filtrering som oppfyller ISO 4406 20/18/15 forhindrer de fleste forurensningsproblemer, men ekstreme forhold kan trenge enda finere filtrering.
Høyvibrasjonsapplikasjoner drar nytte av sandwichplatens monteringsstil. Gjengede tilbakeslagsventiler kan løsne over tid fra vibrasjoner, mens boltede sandwichplater holder seg sikre. Bruk gjengelåsemiddel på monteringsbolter i miljøer med sterk vibrasjon.
Kyst- og havmiljøer utsetter hydrauliske komponenter for salt luft og fuktighet. Den valgfrie J50-passiveringsbehandlingen gir bedre korrosjonsmotstand for ventilhuset utvendig. Interne komponenter forblir beskyttet av hydraulikkolje, men fuktighetsforurensning blir et større problem i nærheten av vann.
Høyde påvirker hydraulisk ytelse gjennom trykk- og temperaturforhold. Høytliggende utstyr kan trenge forskjellige innstillinger for sprekktrykk fordi atmosfærisk trykk er forskjellig. Rådfør deg med hydraulikkingeniører for installasjoner over 2000 meter.
Fremtidig utvikling innen hydraulisk ventilteknologi
Elektronisk overvåkingsintegrasjon representerer neste trinn for komponenter som tilbakeslagsventilsandwichplaten Z2S 22. Sensorer innebygd i sandwichplater kan rapportere faktiske strømningshastigheter, trykkfall og interne slitasjeforhold. Prediktivt vedlikehold blir mulig når systemene oppdager ytelsesforringelse før feil oppstår.
Forbedrede tetningsmaterialer fortsetter å utvikle seg. Nye polymerforbindelser gir bedre kjemisk motstand og lengre levetid over bredere temperaturområder. Disse materialene koster mer i utgangspunktet, men reduserer vedlikeholdsstans og utskiftningsfrekvens.
Additiv produksjon kan endre hvordan hydrauliske komponenter produseres. 3D-trykte ventilhus kan optimere interne strømningsbaner utover det maskinering tillater. Komplekse interne geometrier kan forbedre ytelsen samtidig som vekt og materialbruk reduseres.
Smarte hydraulikksystemer vil justere ventilparametere automatisk basert på driftsforhold. En tilbakeslagsventil kan variere sprekktrykket for å matche belastningskravene, og forbedre energieffektiviteten. Pilottrykk kan moduleres for optimale åpningshastigheter under forskjellige strømningsforhold.
Z2S 22 tilbakeslagsventil sandwich-plate representerer moden teknologi som pålitelig betjener gjeldende industrielle behov. Mens forbedringer vil komme gradvis, vil de grunnleggende designprinsippene for pilotstyrte tilbakeslagsventiler sannsynligvis forbli relevante i mange år på tvers av hydrauliske applikasjoner over hele verden.
