Aksiale stempelpumperer blant de mest sofistikerte og effektive hydrauliske pumper i moderne industrielle applikasjoner. Fra anleggsutstyr og flysystemer til produksjonsmaskiner, Disse pumpene gir høytrykksvæskekraften som trengs for å kreve operasjoner. Men hvordan konverterer disse ingeniørutomene mekaniske Energi til hydraulisk trykk? La oss dykke dypt inn i den fascinerende verdenen av Aksialstempelpumper og utforske deres indre arbeid.
Forstå det grunnleggende
En aksial stempelpumpe er positivt Forskyvning hydraulisk pumpe som bruker stempler anordnet i et sirkulært mønster rundt en sentral akse. I motsetning til radiale stempelpumper der stempler beveger seg vinkelrett på drivakselen, aksiale stempelpumper har stempler som beveger seg Parallelt med akselaksen. Denne unike konfigurasjonen gir mulighet for kompakt design mens du leverer eksepsjonelle ytelsesegenskaper.
Det grunnleggende prinsippet bak alt aksial stempelpumper er relativt grei: som stempler gjengjelder seg i deres Sylindere, de lager vekslende sug og utslippssykluser. Under Sugeslag, stempler trekker væske inn i sylinderkamrene. Under Kompresjonsslag, de tvinger væsken ut ved høyt trykk. Koordinert Bevegelse av flere stempler sikrer kontinuerlig, glatt væskestrøm.
Kjernekomponenter og arkitektur
Hjertet til en aksial stempelpumpe består av flere kritiske komponenter som fungerer i perfekt harmoni. Sylinderblokken, eller tønne, huser flere stempler anordnet i et nøyaktig sirkulært mønster. Vanligvis har disse pumpene mellom 5 og 11 stempler, hvor 7 eller 9 er mest Vanlig for optimal balanse mellom flyt glatthet og mekanisk kompleksitet.
Hvert stempel kobles til en tøffelpute gjennom en kuleforbindelse. Dette arrangementet lar stempelet følge Vinkelbevegelsen mens du opprettholder riktig tetning i sylinderen. De tøffelputer kjører mot en svineplate (i swashplate design) eller kamring (i bøyde akse design), som konverterer den roterende bevegelsen til drivakselen inn i den gjengjeldende bevegelsen som trengs for å pumpe handling.
Ventilplaten fungerer som pumpens timing mekanisme, med nøyaktig plasserte innløps- og utløpsporter som samkjører med sylinderkamrene i akkurat de rette øyeblikkene. Høy presisjon Produksjon sikrer perfekt tidspunkt mellom stempelposisjon og port justering, maksimere volumetrisk effektivitet mens jeg minimerer trykket pulsasjoner.
To hoveddesignvarianter
Aksiale stempelpumper kommer i to primære konfigurasjoner, hver med distinkte driftsprinsipper og applikasjoner.
Swash Plate Design
Swash Plate -designet representerer mest Vanlig aksial stempelpumpekonfigurasjon. I dette arrangementet gjenstår stempler Parallelt med drivakselen mens tøffelputene deres kontakter en vinklet svash tallerken. Når sylinderblokken roterer med drivakselen, følger hvert stempel Et sinusformet bevegelsesmønster bestemt av svineplatevinkelen.
Når et stempel beveger seg bort fra svingen plate, det skaper sug som trekker væske gjennom innløpsporten inn i Sylinderkammer. Når rotasjonen fortsetter og stempelet nærmer seg svingen plate, komprimering skjer, og tvinger væske gjennom utløpsporten ved forhøyet trykk. Vinkelens vinkel bestemmer direkte stempelstreklengden, Og i variabel forskyvningspumper kan denne vinkelen justeres for å kontrollere strømmen sats.

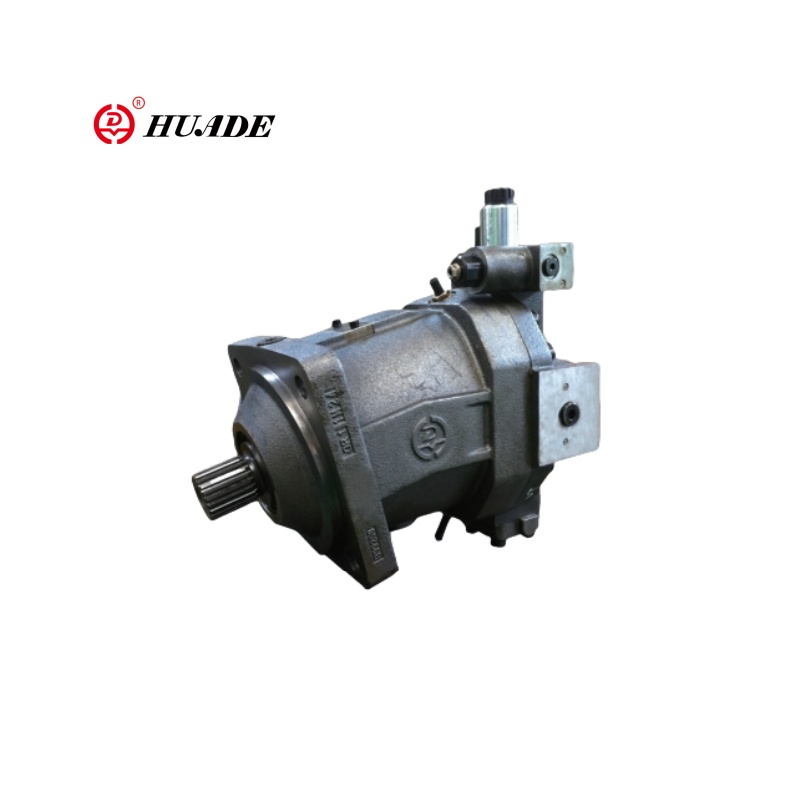

Bøyd aksedesign
Bøyde aksepumper har en mer kompleks, men potensielt mer effektiv konfigurasjon. Her sitter sylinderblokken ved en vinkel (typisk 15 til 30 grader) i forhold til drivakselen. Pistoner kobler til direkte til drivflensen gjennom universelle ledd eller sfæriske tilkoblinger, eliminere behovet for tøflerputer og svineplater.
Denne designen gir flere fordeler, inkludert høyere driftstrykk, bedre effektivitet i høye hastigheter og Reduserte slitekomponenter. Imidlertid gjør den økte mekaniske kompleksiteten Disse pumpene dyrere og utfordrende å produsere, og begrenser bruken av dem til spesialiserte applikasjoner med høy ytelse.
Pumpesyklusen forklarte
Forstå den komplette pumpesyklusen avslører hvordan aksiale stempelpumper oppnår sin imponerende ytelse egenskaper. Hvert stempel gjennomgår fire forskjellige faser under hver Revolusjon av drivakselen.
I løpet av sugefasen beveger stempelet seg vekk fra ventilplaten (i skvettplateutforminger) eller følger den bøyde aksen geometri for å øke sylindervolumet. Sylinderkammeret kobles til Innløpsport, og skaper en trykkdifferensial som trekker væske inn i kammeret. Riktig innløpsdesign sikrer tilstrekkelig væskeforsyning uten kavitasjon, selv høye driftshastigheter.
Komprimeringsfasen begynner som fortsatt Rotasjon beveger stempelet mot maksimal slagposisjon. Sylinderkammeret Koble fra innløpsporten og begynner å koble til utløpsporten. Væske Komprimeringen starter gradvis, slik at trykk kan bygge jevnt uten Plutselige sjokkbelastninger som kan skade pumpekomponenter.
Toppkompresjon oppstår når stempelet når sin nærmeste tilnærming til ventilplaten eller maksimal kompresjonspunkt i Bent Axis Design. For øyeblikket oppstår maksimal trykkutvikling, og Sylinderkammeret stemmer helt overens med utløpsporten for optimal væske utskrivelse.
Endelig fullfører utslippsfasen Syklus som stempelet begynner sitt returslag. Resttrykk i sylinderen Kammer krefter som forblir væske gjennom utløpsporten, mens kammeret Koble fra stikkontakten gradvis og forbereder deg på å koble seg på nytt med innløpet for neste syklus.
Variabel forskyvningsteknologi
En av de mest bemerkelsesverdige funksjonene til mange Aksielle stempelpumper er deres evne til å variere forskyvning mens du opererer. Dette evne gir enestående kontroll over hydrauliske systemer, tillater presis strømningshastighetsjustering uten å endre drivhastighet eller bruke gass ventiler som avfallsenergi.
I variabel swashplatepumper, servo Mekanismer Juster vinkelvinkel inngang. Å øke vinkelen øker stempelstreklengden og pumpen Forskyvning, mens du reduserer vinkelen reduserer strømningsutgangen. Noen avanserte Systemer kan til og med reversere vinkelen som motorer eller gir omvendte strømningsfunksjoner.
Kontrollsystemene for variabel Forskyvningspumper varierer fra enkel manuell justering til sofistikert Elektroniske tilbakemeldingssystemer. Trykkkompenserte kontroller justerer automatisk Forskyvning for å opprettholde konstant trykk uavhengig av strømning etterspørsel, mens Lastesenseringssystemer optimaliserer energiforbruket ved å matche pumpeutgangen til faktiske systemkrav.
Ytelsesegenskaper og Applikasjoner
Aksialstempelpumper utmerker seg i applikasjoner krever høyt trykk, presis kontroll og pålitelig drift. Deres typiske Driftspresset varierer fra 1000 til 10.000 psi eller høyere, med noen Spesialiserte design som er i stand til å overskride 15 000 psi. Strømningshastigheter varierer dramatisk basert på forskyvning og hastighet, fra noen få liter per minutt i Presisjonsapplikasjoner til hundrevis av liter per minutt i industrisystemer.
Effektiviteten til godt designet aksial Stempelpumper overstiger vanligvis 90%, noe som gjør dem ideelle for mobilutstyr Der drivstofforbruket direkte påvirker driftskostnadene. Deres kompakte størrelse i forhold til produksjonsevnen gjør dem spesielt verdifulle i fly Hydraulikk, der vekt- og rombegrensninger er kritiske.
Konstruksjonsutstyr representerer kanskje Det største applikasjonsområdet, der disse pumpene driver alt fra gravemaskin Booms til bulldoser spor. Den variable forskyvningsevnen tillater operatører for å kontrollere implementere bevegelse nøyaktig samtidig som de opprettholder optimal Motoreffektiviteten over varierende belastningsforhold.
Vedlikehold og lang levetidshensyn
Riktig vedlikehold er avgjørende for Maksimere aksial stempelpumpeliv og ytelse. Presisjonsproduksjonen og stramme toleranser som kreves for optimal drift, gjør disse pumpene følsomme til forurensning og feil væskeforhold. Filtrering av høy kvalitet, regelmessig væskeanalyse, og overholdelse av produsentens spesifikasjoner for Hydraulisk væsketype og renslighetsnivå er essensielt.
Komponent slitemønstre i aksial stempel Pumper er forutsigbare og håndterbare med riktig vedlikehold. Tøffelputer og Swash -plater i design av skuddplate opplever de høyeste slitasjehastighetene på grunn av deres glidende kontakt under høye belastninger. Moderne belegg og materialer har dramatisk forlenget komponent levetid, men regelmessig inspeksjon og rettidig Erstatning forblir viktig.
De sofistikerte kontrollsystemene i Variabel forskyvningspumper krever ytterligere oppmerksomhet til elektronisk Komponenter og servieventilens renslighet. Regelmessig kalibrering og system Diagnostikk er med på å sikre optimal ytelse og forhindre kostbare feil.
