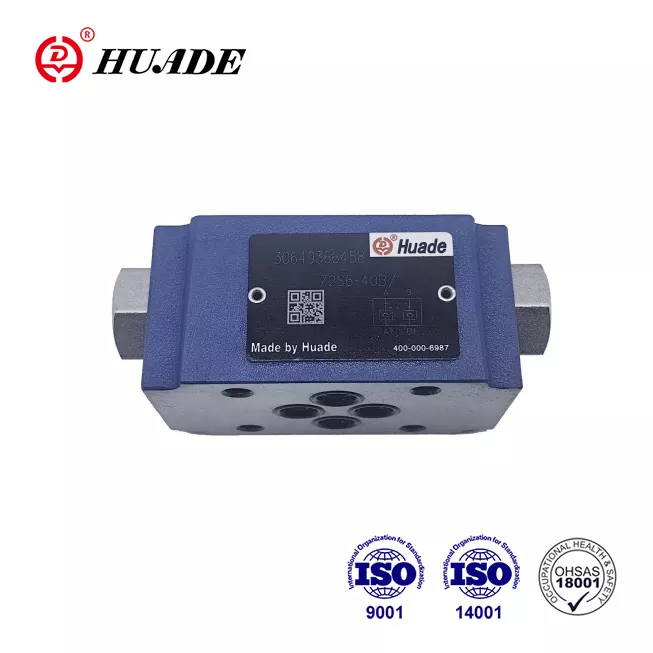

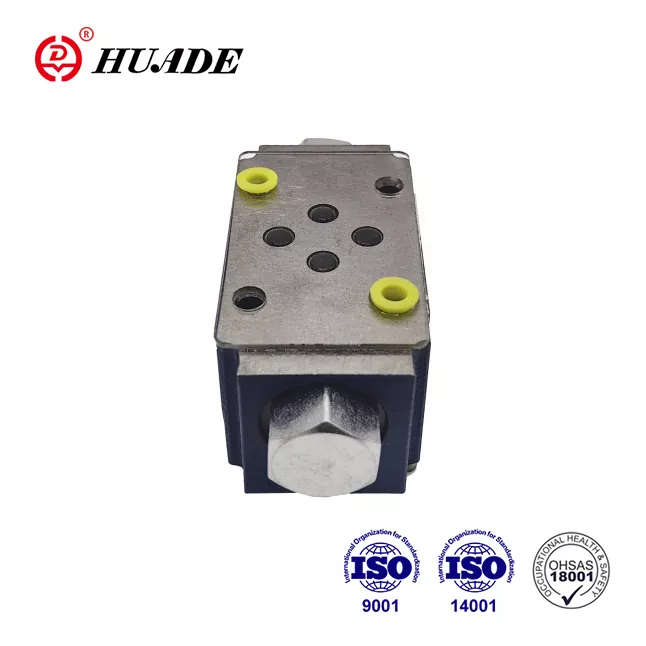

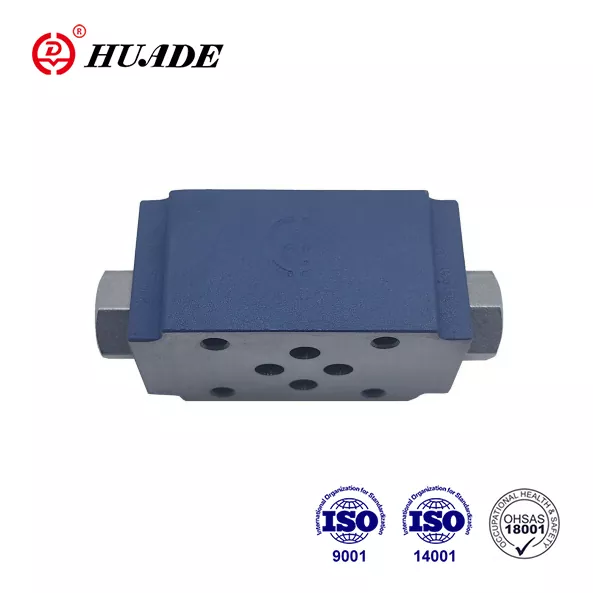

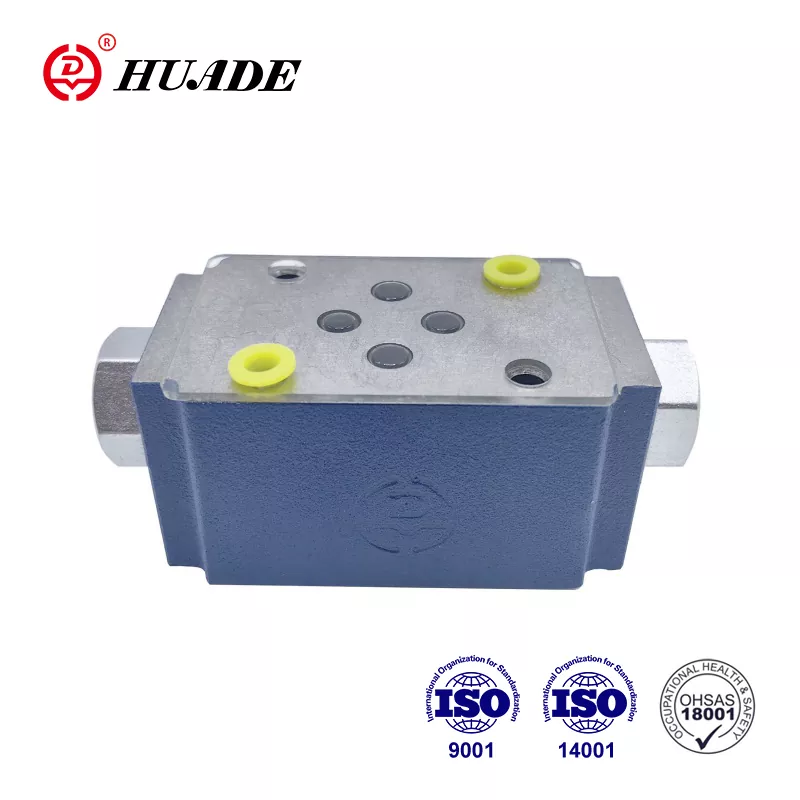

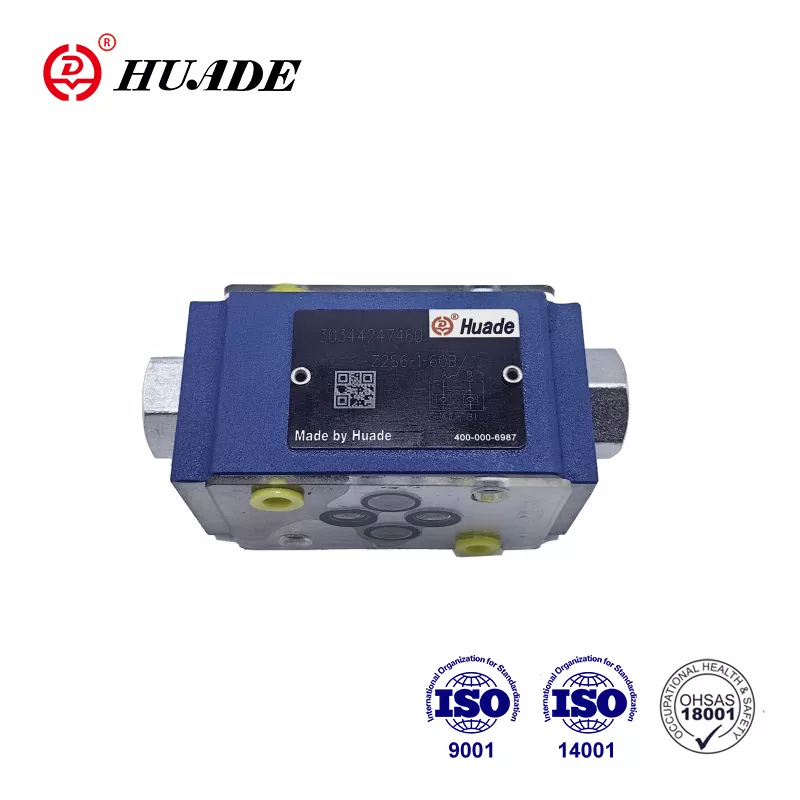

Tilbakeslagsventilsandwichplate Z2S 6

På grunn av syv års erfaring i samarbeid med Rexroth fra 1979, har Huade innlemmet banebrytende teknologi fra Rexroth. Huade® tilbakeslagsventil Z2S 6 kan fullstendig erstatte den samme serien som tilbys av Rexroth. Den har en bedre pris. Fabrikken har bestått ISO9001, ISO14001 og OH SAS18001. Huade® hydrauliske ventiler brukes i militærindustrien på grunn av pålitelig ytelse. Den er mer avansert i teknologi og mer holdbar enn de lignende produktene i denne linjen. Det er et kjent nasjonalt merke i Kina.

Produktparameter for tilbakeslagsventilsandwichplaten Z2S 6

Produktfunksjon og bruk av tilbakeslagsventilsandwichplaten Z2S 6

Funksjoner:

▶ For bruk i vertikale stablingssammenstillinger

▶ For lekkasjefri lukking av en eller to serviceporter

▶ Porteringsmønster til Din 24 340 form A, ISO4401 og CETOP - RP 121H

Søknad:

Denne tilbakeslagsventilen Z2S brukes til vertikal stablingsinstallasjon. Den kan tette en eller to fungerende oljeporter uten lekkasje etter behov.

Funksjoner, seksjon, symboler for tilbakeslagsventilsandwichplaten Z2S 6

Hydraulisk pilotstyrte tilbakeslagsventiler type Z2S er av sandwichplatedesign. De brukes til lekkasjefri lukking av en eller to serviceporter, selv over lengre perioder. Fri flyt skjer fra A1 til A2 eller B1 til B2. Strømning i A1 B1 motsatt retning er blokkert. Når væske strømmer fra A1 til A2, presses spolen (1) og skyves til høyre, og åpner derved kuleventilen (2) som deretter åpner tallerkenventilen (3). For å sikre korrekt lukking av ventilen, må A2 B2 serviceportene på retningsventilen kobles til tanken i nøytral posisjon.

Symbol på Z2S

Utskåret visning av Z2S 6

Typisk kretseksempel på Z2S
