Hydrauliske systemer danner ryggraden i utallige industrielle applikasjoner, fra anleggsutstyr og Produksjonsmaskiner til luftfartssystemer og marine fartøyer. I hjertet av disse systemene ligger stempelpumpen, en avgjørende komponent som er ansvarlig for Konvertere mekanisk energi til hydraulisk kraft. Blant de forskjellige typene av stempelpumper tilgjengelige, aksiale og radiale stempelpumper skiller seg ut som to av mest brukte design, som hvert tilbyr tydelige fordeler for spesifikke applikasjoner.
Forstå de grunnleggende forskjellene Mellom disse to pumpetypene er viktig for ingeniører, teknikere og Alle som er involvert i hydraulisk systemdesign eller vedlikehold. Mens begge pumpene Server den samme grunnleggende funksjonen for å trykke på hydraulisk væske, deres indre Konstruksjon, driftsprinsipper og ytelsesegenskaper varierer betydelig. Denne omfattende sammenligningen vil utforske de viktigste distinksjonene mellom aksiale og radiale stempelpumper, og hjelper deg med å ta informerte beslutninger for Dine hydrauliske applikasjoner.
ForståelseAksiale stempelpumper
Aksiale stempelpumper har stempler anordnet parallelt med pumpens drivaksel, med deres frem- og tilbakegående bevegelse som oppstår langs rotasjonsaksen. Denne designen skaper et kompakt, effektivt system Der stempler beveger seg frem og tilbake i sylindere anordnet i et sirkulært mønster rundt den sentrale akselen.
Driften av en aksial stempelpumpe er avhengig av en swashplate eller bøyd aksedesign. I swashplatepumper, stempler Skyv inn i sylindere i en sylinderfat som roterer med drivakselen. Når tønnen roterer, følger stempler vinkelen på svineplaten, og skaper gjengjeldende bevegelse som er nødvendig for å pumpe handling. Forskyvningen kan være variert ved å endre vinkelvinkelen Forskyvningsapplikasjoner.

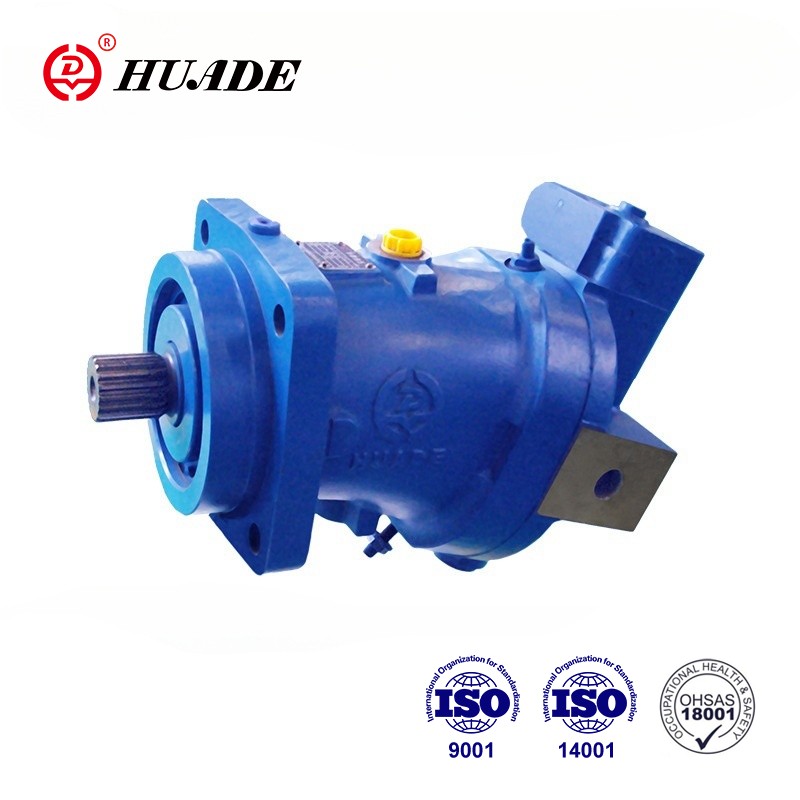

Bøyde aksens aksiale stempelpumper fungerer på en Lignende prinsipp, men bruk en annen mekanisme. Sylinderfatet er plassert i en vinkel mot drivakselen, og stempler er koblet til Kjør flens gjennom koblingsstenger og sfæriske ledd. Dette designet Tillater typisk høyere driftstrykk sammenlignet med svineplaten design.
De viktigste fordelene med aksiale stempelpumper inkluderer deres høye kraft-til-vekt-forhold, utmerket effektivitet på høy trykk, og muligheten til å gi variabel forskyvning. De typisk operere effektivt på press fra 3000 til 6000 psi, med noen Spesialiserte enheter som er i stand til å håndtere trykk opp til 10.000 psi. Kompakten Design gjør dem spesielt egnet for mobile applikasjoner der plass og Vekt er kritiske faktorer.
Imidlertid har aksiale stempelpumper også noen begrensninger. De kan være mer følsomme for forurensning på grunn av nære Toleranser mellom bevegelige deler, og de kan produsere høyere støynivå sammenlignet med andre pumpedesign. I tillegg kan den komplekse indre geometrien Gjør vedlikehold mer utfordrende og dyrt.
Forstå radiale stempelpumper
Radiale stempelpumper har stempler anordnet vinkelrett på drivakselen, og strekker seg radialt utover senter. I denne konfigurasjonen beveger stempler seg inn og ut radialt som pumpen opererer, og skaper en grunnleggende forskjellig pumpehandling sammenlignet med aksial design.
Den vanligste typen radial stempelpumpe Bruker en eksentrisk kam eller ring for å lage den frem- og tilbakegående bevegelsen. Som kjøreturen akselen roterer, en eksentrisk komponent får stempler til å bevege seg radialt innover og utover i sylindrene. Fjærer returnerer vanligvis stemplene til Deres utvidede posisjon under sugestrøket, mens den eksentriske kammen tvinger dem innover under trykkslaget.
Noen radiale stempelpumper bruker en annen design der stempler er ordnet rundt en stasjonær kamring, med Sylinderfat roterer rundt kammen. Denne ordningen kan gi jevnere drift og redusert vibrasjon i visse applikasjoner.
Radiale stempelpumper utmerker seg i applikasjoner krever ekstremt høyt trykk, og opererer ofte effektivt ved press over 10.000 psi, med noen spesialiserte enheter som er i stand til å håndtere trykk opptil 40 000 psi eller høyere. Denne eksepsjonelle trykkfunksjonen gjør dem Ideell for applikasjoner som hydrauliske presser, injeksjonsstøpemaskiner, og andre industrielle prosesser med høyt trykk.
Radial design tilbyr også utmerket volumetrisk effektivitet og kan gi veldig presis strømningskontroll. Jo større stempelområder mulig med radielle arrangementer bidrar til deres Høytrykksmuligheter og glatte driftsegenskaper. I tillegg, Radiale stempelpumper har en tendens til å være mindre følsomme for væskeforurensning sammenlignet til aksiale design, ettersom den radielle bevegelsen gir noen selvrensende handling.
Sentrale forskjeller og sammenligninger
Trykkfunksjoner
En av de viktigste forskjellene Mellom aksiale og radiale stempelpumper ligger i trykkhåndteringen evner. Mens aksiale stempelpumper vanligvis fungerer i 3000 til 6000 PSI -rekkevidde, radiale stempelpumper kan håndtere mye høyere trykk, ofte over 10.000 psi. Dette gjør radiale pumper til det foretrukne valget for Ultrahøytrykksapplikasjoner.
Størrelse og vekthensyn
Aksiale stempelpumper tilbyr generelt en mer kompakt design og bedre forhold mellom kraft og vekt, noe som gjør dem ideelle for mobil Søknader der plass og vekt er på en premie. Radiale stempelpumper har en tendens å være større og tyngre for tilsvarende forskyvning, men deres robuste Konstruksjonen gir mulighet for høyere trykk.
Effektivitet og ytelse
Begge pumpetyper kan oppnå høy effektivitet Nivåer, men deres toppeffektivitet skjer ved forskjellige driftsforhold. Aksialstempelpumper demonstrerer vanligvis utmerket effektivitet på tvers av en bred Driftsområde, spesielt ved moderat til høyt trykk. Radialstempel Pumper viser ofte overlegen effektivitet ved veldig høyt trykk der designen deres Fordeler blir mest tydelige.
Vedlikehold og holdbarhet
Vedlikeholdskrav er forskjellige betydelig mellom de to designene. Aksiale stempelpumper, med sitt kompleks swashplate eller bøyde aksemekanismer, kan kreve hyppigere vedlikehold og Spesialisert kompetanse for reparasjoner. Radiale stempelpumper, med sine enklere Radial bevegelse, gir ofte lengre levetid i høytrykksapplikasjoner men kan kreve mer robuste støttestrukturer på grunn av deres vekt og størrelse.
Kostnadshensyn
Startkostnader, vedlikeholdsutgifter og Totale eierkostnader varierer mellom de to pumpetypene. Aksiale stempelpumper har vanligvis lavere startkostnader og er lettere tilgjengelig, noe som gjør dem attraktiv for mange applikasjoner. Radiale stempelpumper, mens potensielt mer Dyrt til å begynne med kan gi bedre verdi i høytrykksapplikasjoner Hvor deres overlegne trykkegenskaper eliminerer behovet for ytterligere Systemkomponenter.
Applikasjonsspesifikke hensyn
Valget mellom aksial og radial stempel Pumper avhenger til slutt av de spesifikke kravene til ditt hydrauliske system. Mobilt utstyr som gravemaskiner, kraner og landbruksmaskiner favoriserer vanligvis aksiale stempelpumper på grunn av deres kompakte størrelse, variabel Forskyvningsmuligheter og utmerket forhold mellom kraft og vekt.
Industrielle applikasjoner som krever ekstremt Høyt trykk, for eksempel metallforming, injeksjonsstøping eller hydraulisk testing utstyr, ofte drar nytte av de overlegne trykkfunksjonene til radial stempelpumper. Den glatte driften og de presise kontrollegenskapene til Radiale pumper gjør dem også egnet for applikasjoner som krever høy nøyaktighet og minimal pulsering.
