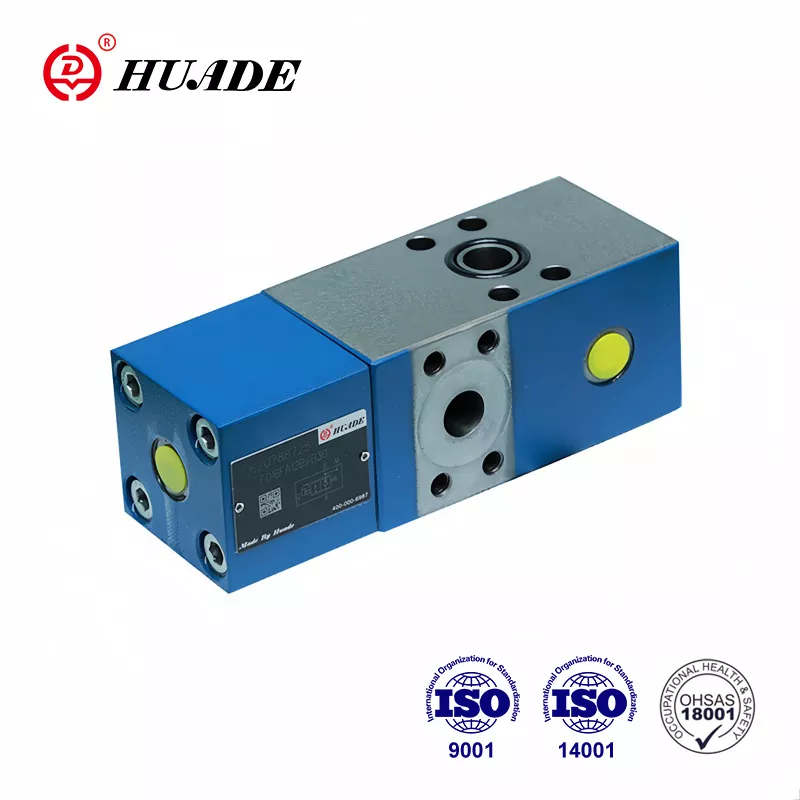

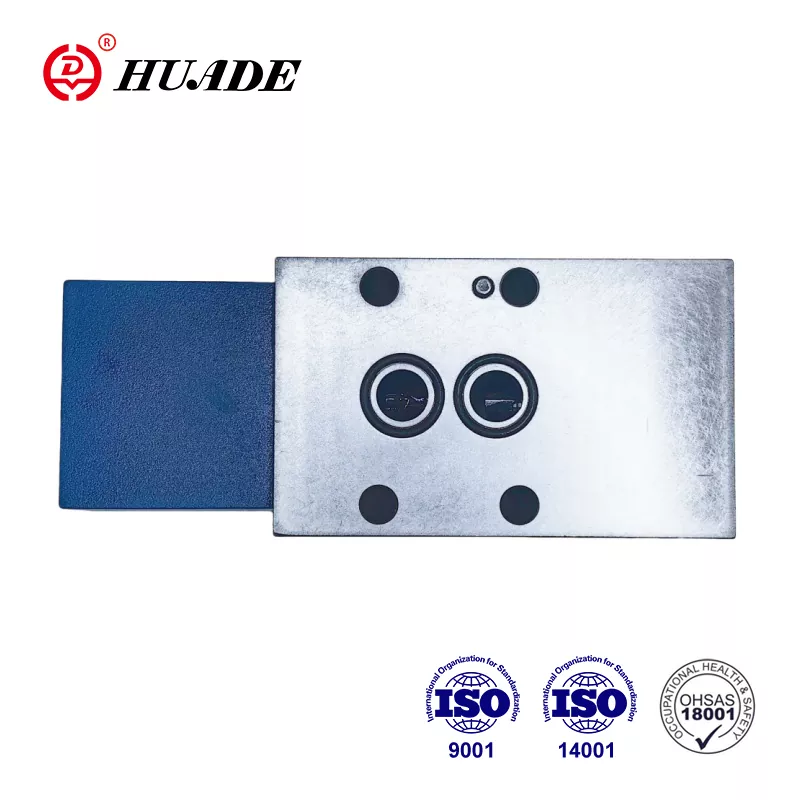

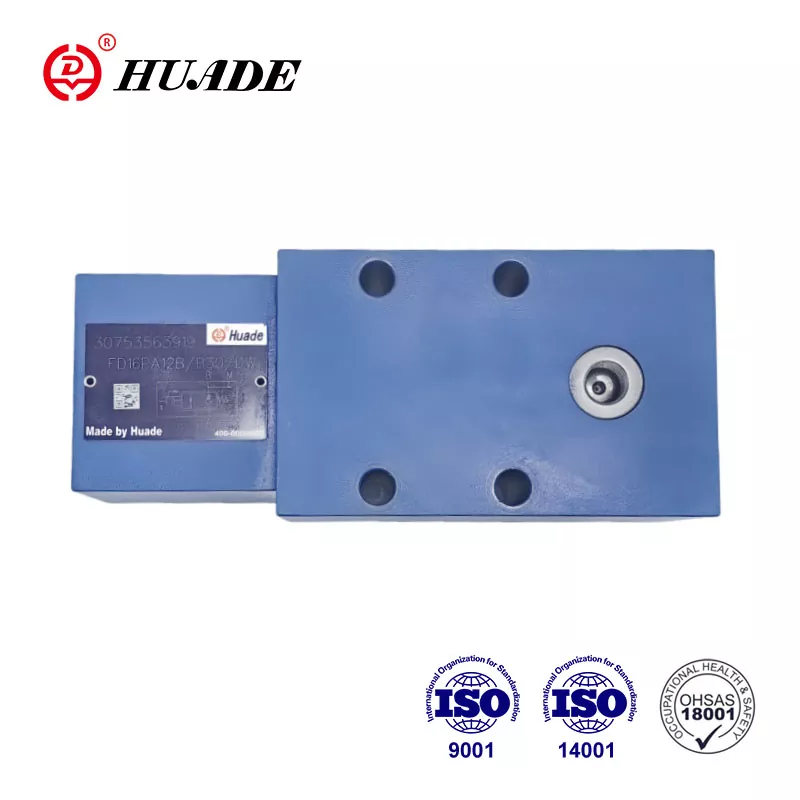

Check-q-meter ventil FD 16

Check-Q-meter ventiltype FD 16 er hovedsakelig kjent for sin funksjon av å regulere strømmen. Huade hydrauliske ventiler Type FD 16 er kompatible med Rexroth -produkter. Faktum er at Huade hydraulikk har hatt to langsiktige samarbeid med Rexroth. Fabrikken legger mer vekt på kostnadseffektivitet og praktisk. Fabrikken har et strengt testsystem og avansert produksjonsutstyr fra hele verden for å sikre den stabile ytelsen til produktet.

Produktparameter for sjekk-q-meter ventil FD 16

Produktfunksjon og anvendelse av sjekk-q-meter ventil FD 16

Funksjoner:

▶ Portingmønster til DIN 24 340, fra D, ISO 5781 og Cetop - RP 121H

▶ Pilotstyrt sjekkventil, lekkasjefri. Kontroll-Q-meteren kontrollerer den returnerende strømmen Q2 i forhold til strømmen som blir rettet inn på motsatt side av aktuatoren Q1 med sylindere områdeforholdet (Q2 = Q1φ) må tas i betraktning.

▶ By-pass-ventil, frittflyt i motsatt retning

▶ Valgfri innebygd sekundær trykkavlastningsventil (bare for ventil med flensforbindelser).

Søknad:

Hovedfunksjonen til sjekk-q-meters ventiler FD16 er å påvirke hastighetene til hydrauliske motorer og sylindere uavhengig av belastningen (forhindrer å løpe bort). I tillegg er det en isolert funksjon for rørsnakksikkerhet.

Seksjon og symbol på sjekk-q-meter ventil FD 16

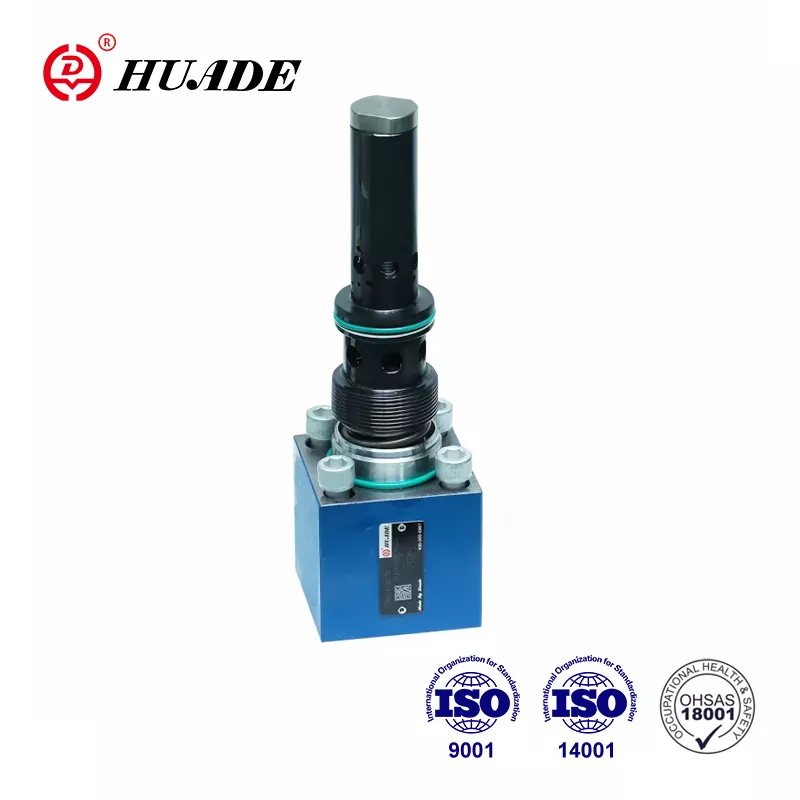

Kontroll-Q-meteren består i utgangspunktet av huset (1), hovedpoppet (2), pilotdel (3), pilotspole (4), demping spole (5) og pilotdemping (6).

Struktur av sjekk-q-meter ventil FD 16

Symbol på sjekk-q-meter ventil fd 16

Kretseksempler

Note:

To sjekk-q-meter kan ikke brukes til å kontrollere to sylindere som blir tvunget mekanisk til å bevege seg sammen, da synkronisering og det samme trykket ikke kan garanteres i hver sylinder.

Derfor må sylindrene være utstyrt med to pilotstyrte sjekkventiler, skriv SL. Check-Q-meter er montert i en felles linje.

I dette tilfellet må belastningstrykket ikke overstige 20MPa!
