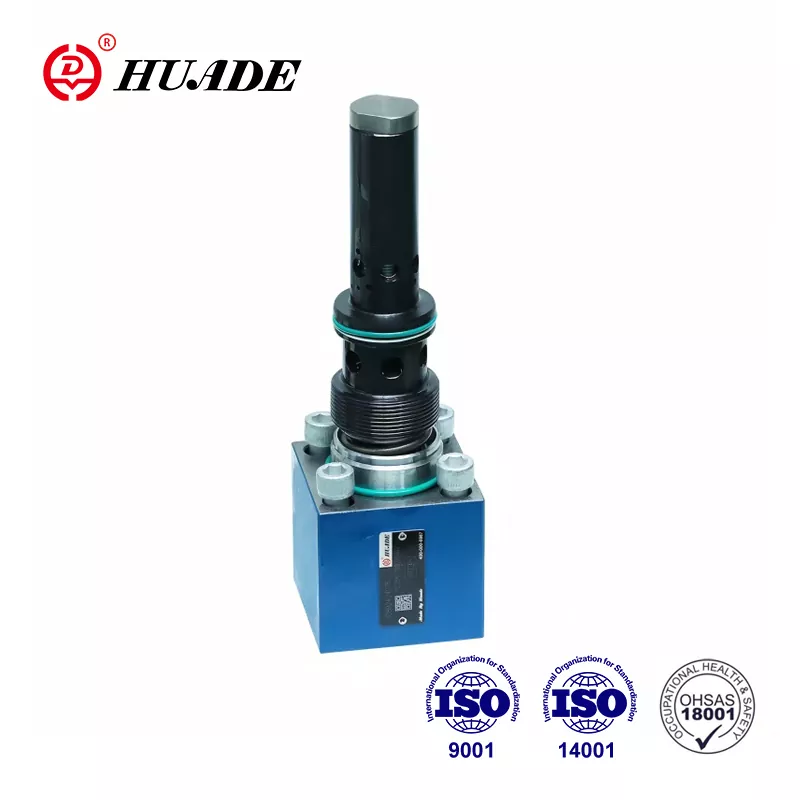

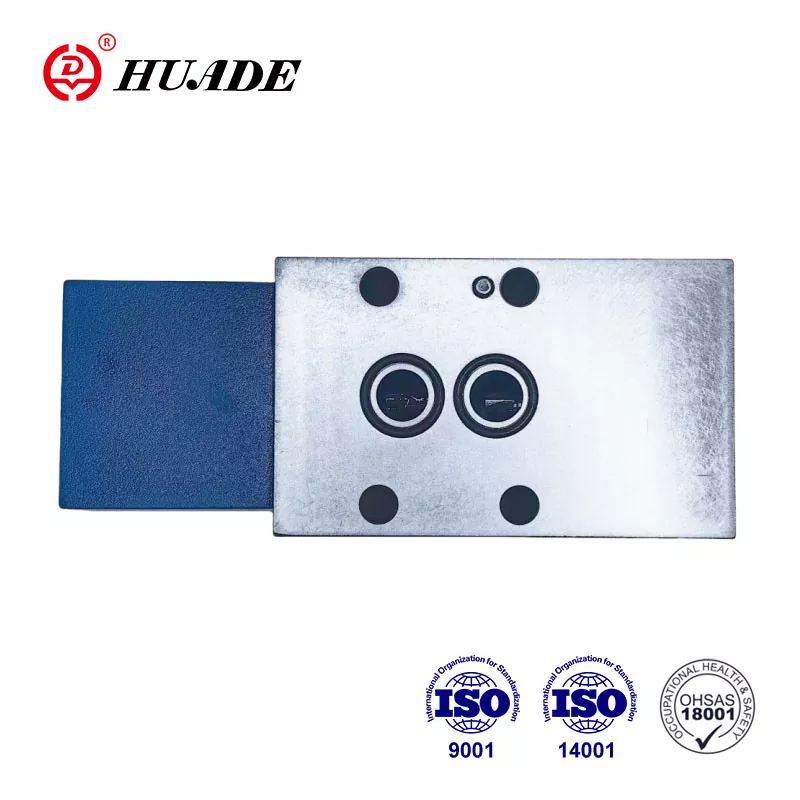

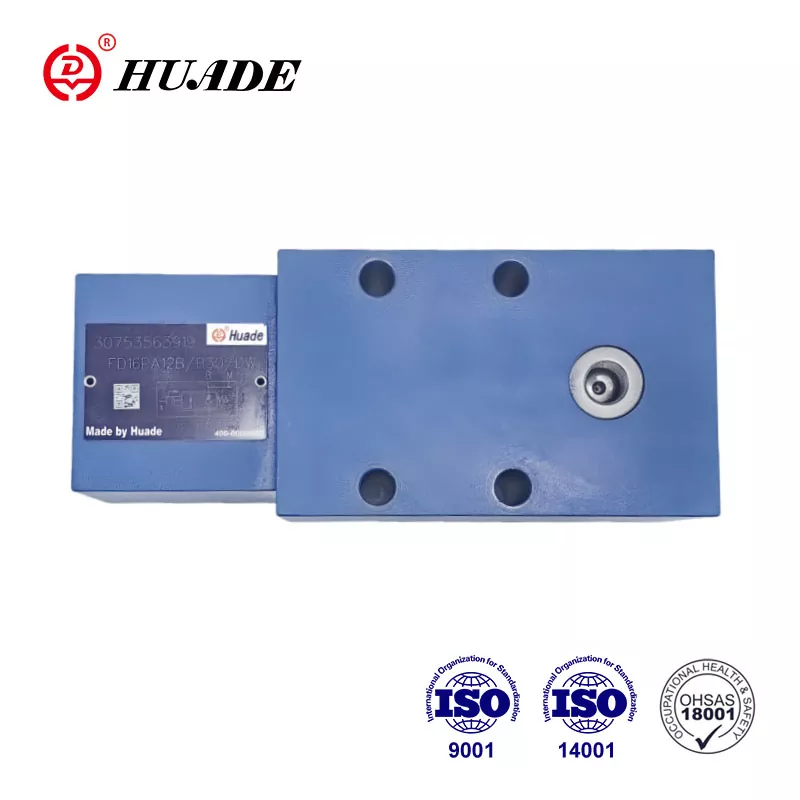

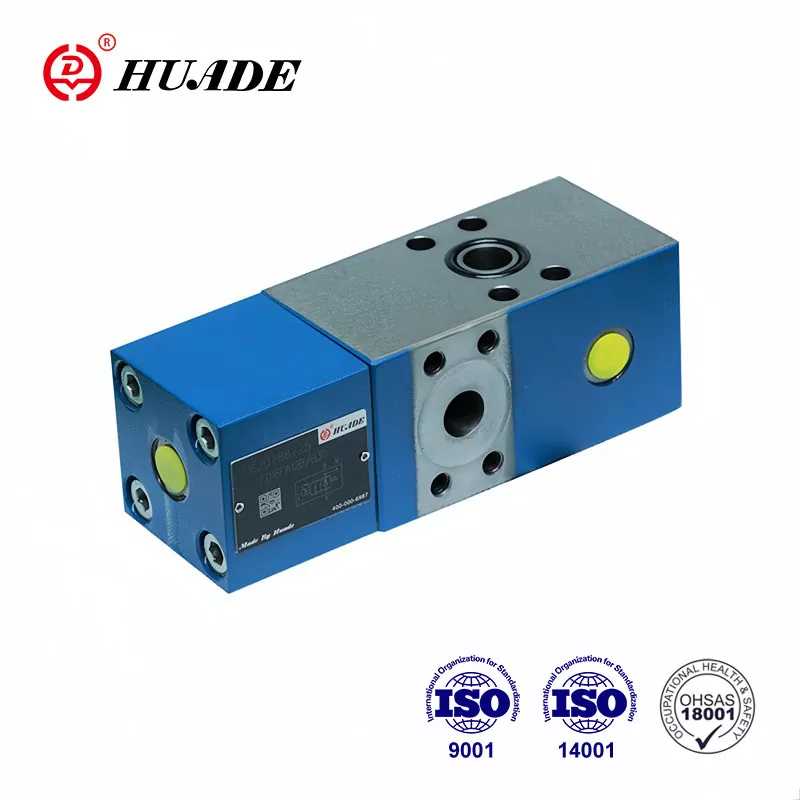

Check-q-meter ventil FD 32

HUADE® Check-Q-meter ventil FD 32 kan brukes i forskjellige hydrauliske systemer for å kontrollere strømmen. De er konkurransedyktige med velkjente produkter med god kvalitet og lavere pris. Det to langsiktige samarbeidet med Rexroth muliggjør strømningsventiler produsert av Huade Hydraulic for å nå samme nivå som Rexroth-produkter. Med disse unike salgspunktene er Huade® Check-Q-meter ventiler allerede populære blant kinesiske forbrukere.

Produktparameter for Check-Q-meter ventil FD 32

Produktfunksjon og anvendelse av sjekk-q-meter ventil FD 32

Funksjoner:

▶ Portingmønster til DIN 24 340, fra D, ISO 5781 og Cetop - RP 121H

▶ Pilotstyrt sjekkventil, lekkasjefri. Kontroll-Q-meteren kontrollerer den returnerende strømmen Q2 i forhold til strømmen som blir rettet inn på motsatt side av aktuatoren Q1 med sylindere områdeforholdet (Q2 = Q1φ) må tas i betraktning.

▶ By-pass-ventil, frittflyt i motsatt retning

▶ Valgfri innebygd sekundær trykkavlastningsventil (bare for ventil med flensforbindelser).

Søknad:

Check-q-meter ventiler FD12 brukes til å påvirke hastighetene til hydrauliske motorer og sylindere uavhengig av belastningen (forhindrer å løpe bort). I tillegg er det en isolert funksjon for rørsnakksikkerhet.

Seksjon og symbol på sjekk-q-meter ventil FD 32

Kontroll-Q-meteren består i utgangspunktet av huset (1), hovedpoppet (2), pilotdel (3), pilotspole (4), demping spole (5) og pilotdemping (6).

Struktur av sjekk-q-meter ventil FD 32

Symbol på FD-sjekk-q-meter ventil

Kretseksempler

Note:

To sjekk-q-meter kan ikke brukes til å kontrollere to sylindere som blir tvunget mekanisk til å bevege seg sammen, da synkronisering og det samme trykket ikke kan garanteres i hver sylinder.

Derfor må sylindrene være utstyrt med to pilotstyrte sjekkventiler, skriv SL. Check-Q-meter er montert i en felles linje.

I dette tilfellet må belastningstrykket ikke overstige 20MPa!
