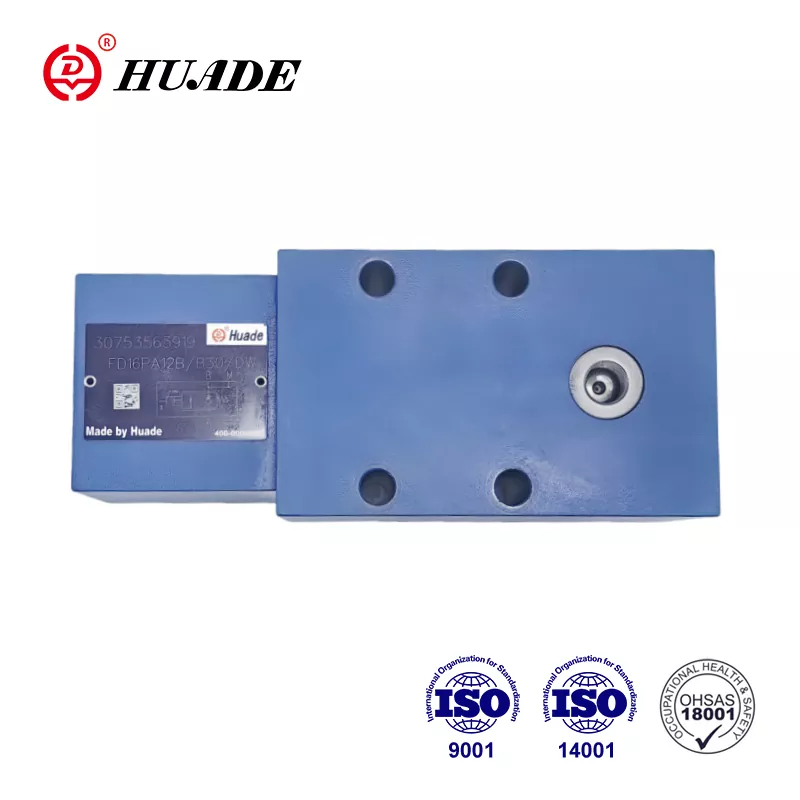

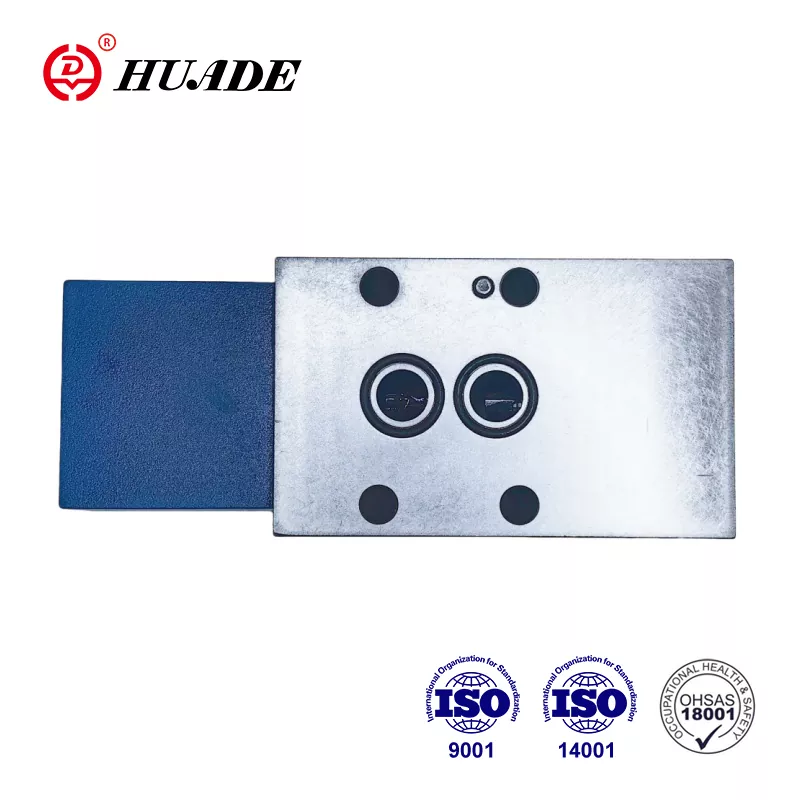

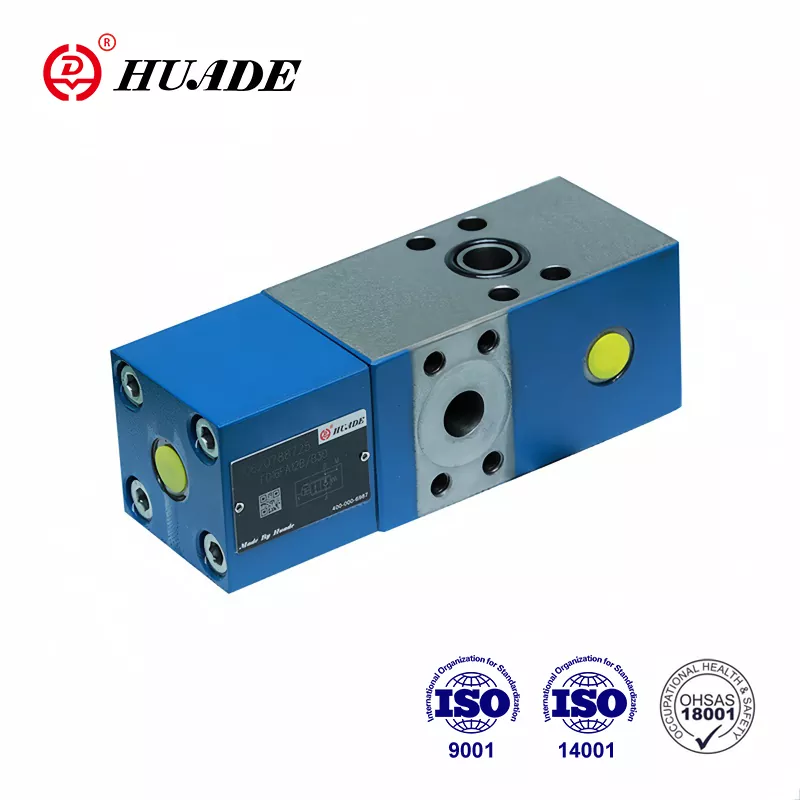

Strømningsventilen FD 12 brukes i det hydrauliske systemet for å kontrollere hastigheten på den hydrauliske motoren og sylinderen. Den har høy kvalitet og billig pris. Huade Hydraulic kontrollerer vellykket kostnadene for produkter og gir kundene rimelige hydrauliske FD-sjekk-q-meter ventiler. En av grunnene til god kvalitet er at Huade Hydraulic har et godt inspeksjonssystem. Fabrikken har introdusert mer enn 750 avansert utstyr fra hele verden. Alle strømningsventilene levert av Huade Hydraulic oppfyller de internasjonale standardene.
|
Driftstrykk, porter A, X (MPA) |
til 31,5 |
|
Driftstrykk. port B (MPA) |
til 42 |
|
Pilottrykk, port x (flytkontrollområde) (MPA) |
Min.2to3.5, maks.31.5 |
|
Sprekkertrykk, A til B (MPA) |
0.2 |
|
Innstilling av trykk for sekundær trykkavlastningsventil (MPA) |
til 40 |
|
Flyt (l/min) |
80 (størrelse12) 200 (størrelse16) |
|
Arealforholdet for foråpningen |
Poppet seteområde/område med pilotspole = 1/20 |
|
Trykkvæske temperaturområde (℃) |
-30 til+80 |
|
Viskositetsområde (mm ²/s) |
10 til 800 |
|
Trykkvæske |
Mineralolje (for NBR -tetning), eller fosfatester (for FPM -tetning) |
Funksjoner:
▶ Portingmønster til DIN 24 340, fra D, ISO 5781 og Cetop - RP 121H
▶ Pilotstyrt sjekkventil, lekkasjefri. Kontroll-Q-meteren kontrollerer den returnerende strømmen Q2 i forhold til strømmen som blir rettet inn på motsatt side av aktuatoren Q1 med sylindere områdeforholdet (Q2 = Q1φ) må tas i betraktning.
▶ By-pass-ventil, frittflyt i motsatt retning
▶ Valgfri innebygd sekundær trykkavlastningsventil (bare for ventil med flensforbindelser).
Søknad:
Check-q-meter ventiler FD12 brukes i hydrauliske systemer for å påvirke hastighetene til hydrauliske motorer og sylindere uavhengig av belastningen (forhindrer å løpe bort). I tillegg er det en isolert funksjon for rørsnakksikkerhet.
Kontroll-Q-meteren består i utgangspunktet av huset (1), hovedpoppet (2), pilotdel (3), pilotspole (4), demping spole (5) og pilotdemping (6).
Struktur av sjekk-q-meter ventil FD 12
Symbol på sjekk-q-meter ventil FD 12
Kretseksempler
Note:
To sjekk-q-meter kan ikke brukes til å kontrollere to sylindere som blir tvunget mekanisk til å bevege seg sammen, da synkronisering og det samme trykket ikke kan garanteres i hver sylinder.
Derfor må sylindrene være utstyrt med to pilotstyrte sjekkventiler, skriv SL. Check-Q-meter er montert i en felles linje.
I dette tilfellet må belastningstrykket ikke overstige 20MPa!
