Check-q-meter ventil FD 25

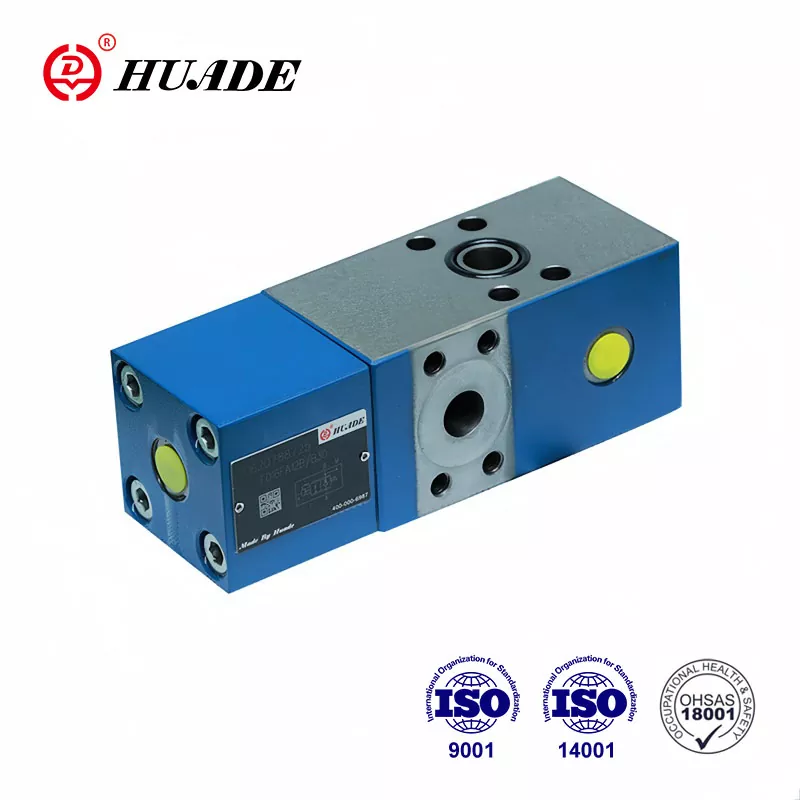

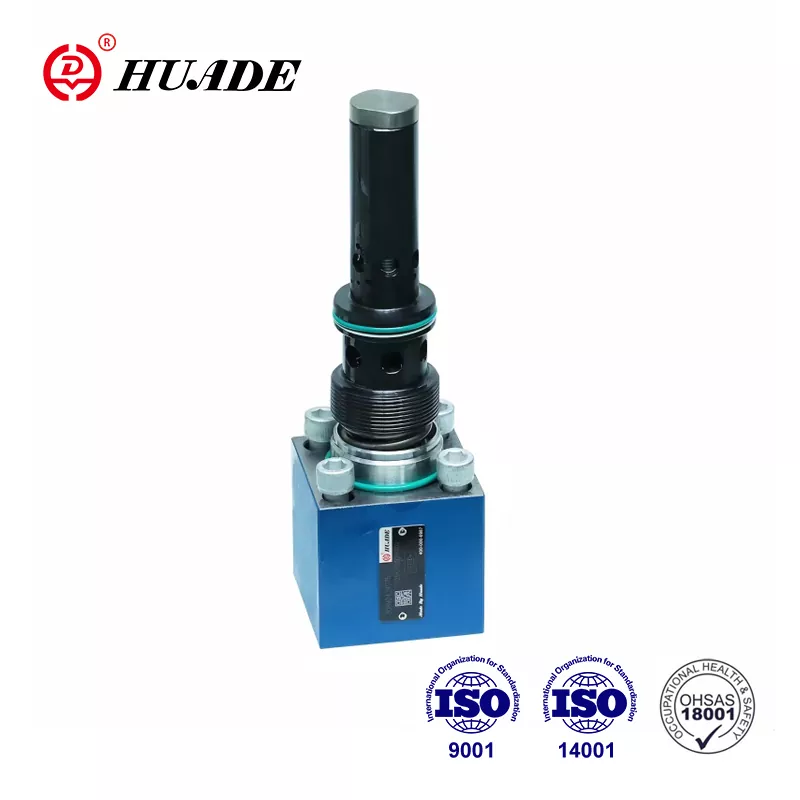

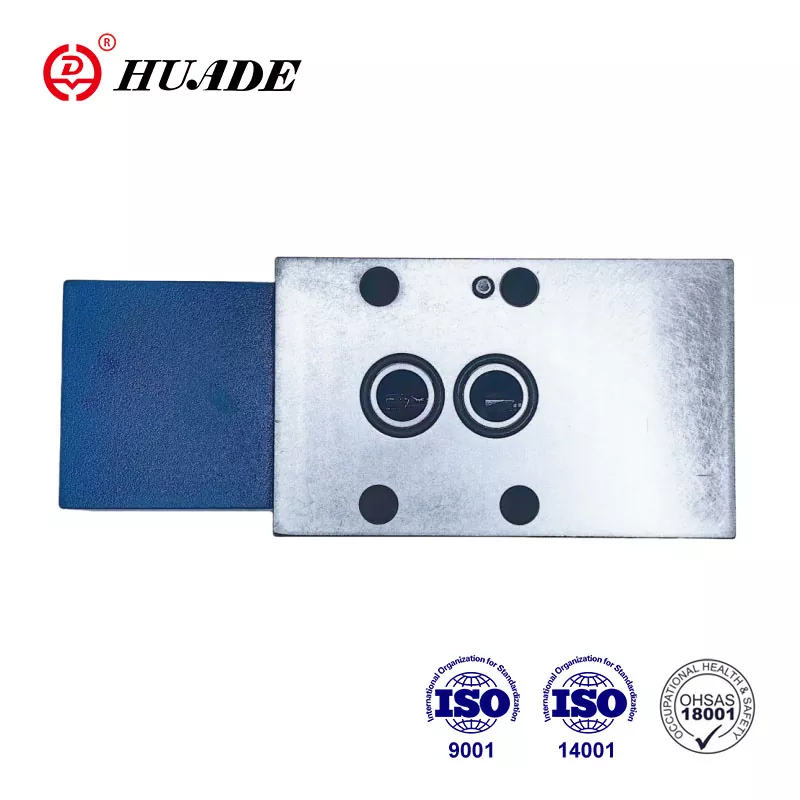

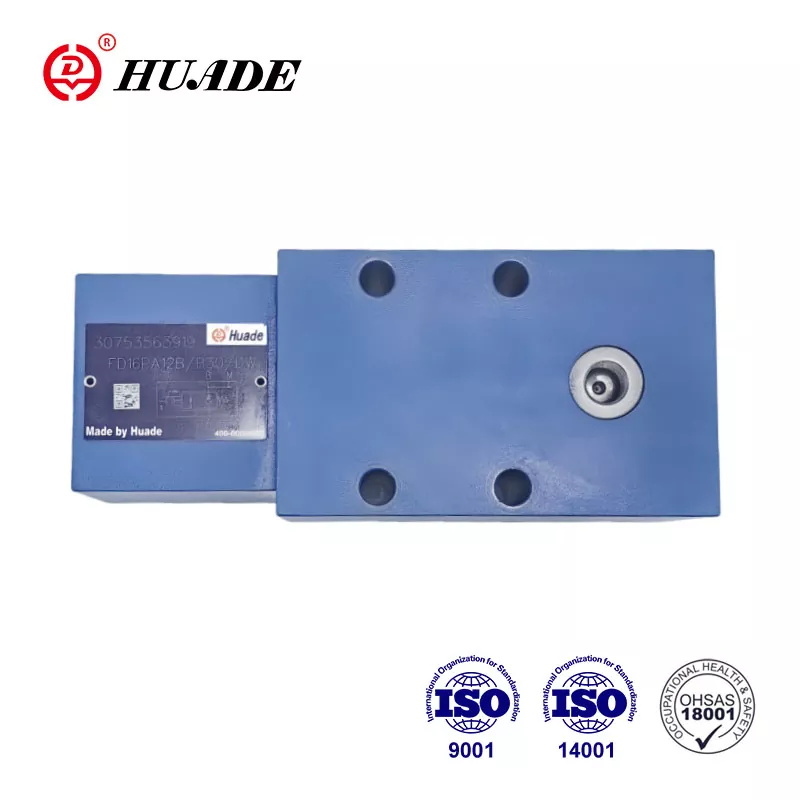

Check-q-meter ventil FD 25 er en spesiell ventilenhet, som hovedsakelig brukes til å opprettholde strømningsbalansen i det hydrauliske systemet og sikre stabil drift av systemet. Årsaken til at Huade® FD 25 Check-Q-meter ventiler vinner bred brukertillit hovedsakelig skyldes den høye kvaliteten og relativt lavere pris. Emballasjen til produktene kan tilpasses, for eksempel standard kartongemballasje, treboksemballasje, kryssfinerboksemballasje, plast vanntett emballasje, etc.

Produktparameter for Check-q-meter ventil FD 25

Produktfunksjon og anvendelse av Check-q-meter ventil FD 25

Funksjoner:

▶ Portingmønster til DIN 24 340, fra D, ISO 5781 og Cetop - RP 121H

▶ Pilotstyrt sjekkventil, lekkasjefri. Kontroll-Q-meteren kontrollerer den returnerende strømmen Q2 i forhold til strømmen som blir rettet inn på motsatt side av aktuatoren Q1 med sylindere områdeforholdet (Q2 = Q1φ) må tas i betraktning.

▶ By-pass-ventil, frittflyt i motsatt retning

▶ Valgfri innebygd sekundær trykkavlastningsventil (bare for ventil med flensforbindelser).

Søknad:

Check-q-meter ventiler FD25 brukes i hydrauliske systemer for å påvirke hastighetene til hydrauliske motorer og sylindere uavhengig av belastningen (forhindrer å løpe bort). I tillegg er det en isolert funksjon for rørsnakksikkerhet.

Seksjon og symbol på sjekk-q-meter ventil FD 25

Kontroll-Q-meteren består i utgangspunktet av huset (1), hovedpoppet (2), pilotdel (3), pilotspole (4), demping spole (5) og pilotdemping (6).

Struktur av FD-sjekk-q-meter ventil

Symbol på FD-sjekk-q-meter ventil

Kretseksempler

Note:

To sjekk-q-meter kan ikke brukes til å kontrollere to sylindere som blir tvunget mekanisk til å bevege seg sammen, da synkronisering og det samme trykket ikke kan garanteres i hver sylinder.

Derfor må sylindrene være utstyrt med to pilotstyrte sjekkventiler, skriv SL. Check-Q-meter er montert i en felles linje.

I dette tilfellet må belastningstrykket ikke overstige 20MPa!
