Når du jobber med hydrauliske systemer, er det viktig å forstå hver komponent. Tilbakeslagsventilen RVP 30 skiller seg ut som en pålitelig løsning for å kontrollere væskestrømmen i én retning. Denne hydrauliske tilbakeslagsventilen, produsert av HYDAC, har blitt et standardvalg i industrielle og mobile maskiner.
Hva er tilbakeslagsventilen RVP 30?
Tilbakeslagsventilen RVP 30 er en manifoldmontert retningsreguleringsventil designet for hydraulikkoljesystemer. Den tillater væske å strømme fritt fra port B til port A samtidig som den blokkerer enhver omvendt strømning fullstendig. Denne enveis strømningskontrollen er avgjørende i mange hydrauliske applikasjoner der det å hindre tilbakestrømning beskytter pumpene og opprettholder systemtrykket.
RVP 30 bruker en fjærbelastet tallerkendesign laget av herdet stål. Når væsketrykket fra B-porten overstiger fjærkraften, åpnes ventilen og lar væske passere. Når trykket faller eller prøver å snu retningen, skyver fjæren tallerkenen tilbake mot setet, og skaper en metall-til-metall-tetning som forhindrer lekkasje.
Denne tilbakeslagsventilen følger DIN ISO 1219 standarder og er spesielt designet for montering direkte på hydrauliske manifolder eller monteringsplater. Den kompakte designen sparer plass sammenlignet med inline tilbakeslagsventiler, noe som gjør RVP 30 ideell for systemer der installasjonsrommet er begrenset.
Tekniske spesifikasjoner som betyr noe
Tilbakeslagsventilen RVP 30 håndterer krevende forhold med spesifikasjoner som oppfyller industrielle krav. Ventilen opererer med et maksimalt arbeidstrykk på 350 bar, som tilsvarer omtrent 5000 psi. Denne trykkklassifiseringen gjør RVP 30 egnet for høytrykks hydrauliske kretser som vanligvis finnes i tungt utstyr.
Strømningskapasiteten når opp til 600 liter per minutt eller omtrent 150 liter per minutt. Denne høye strømningshastigheten betyr at tilbakeslagsventilen RVP 30 kan håndtere betydelige væskevolumer uten å skape for stort trykkfall. Standard sprekktrykk er 0,5 bar, men det finnes alternativer for 0,05 til 4,5 bar avhengig av bruksbehov. Lavere sprekktrykk gjør at ventilen åpner seg lettere, mens høyere innstillinger gir bedre tetting mot tilbakestrømning.
Ventilhuset er laget av karbonstål med fosfat- eller sinkbelegg for korrosjonsbestandighet. Selve tallerkenen bruker herdet og polert stål for holdbarhet. Standard tetninger er FKM fluorelastomer, som håndterer temperaturer fra minus 20 grader Celsius til pluss 80 grader Celsius. Noen versjoner utvider det nedre området til minus 30 grader Celsius.
RVP 30 veier omtrent 10,3 kilo og kobles til gjennom gjengede porter dimensjonert for 1,5 tommers NPTF-, BSPP- eller SAE O-ringfittings. Monteringsmønsteret bruker fire bolter og kan installeres i alle retninger uten å påvirke ytelsen.
Hvordan tilbakeslagsventilen RVP 30 fungerer i virkelige applikasjoner
Å forstå hvor tilbakeslagsventilen RVP 30 passer, bidrar til å tydeliggjøre verdien. En vanlig applikasjon er pumpebeskyttelse. Når en hydraulisk pumpe slår seg av, kan væske prøve å strømme bakover gjennom pumpen. Denne reverserte strømmen kan skade pumpekomponenter eller la systemtrykket falle plutselig. Installering av RVP 30 ved pumpeutløpet forhindrer denne tilbakestrømmen og beskytter pumpen mot skade.
Akkumulatorkretser drar også nytte av tilbakeslagsventilen RVP 30. Akkumulatorer lagrer væske under trykk for rask utløsning ved behov. Tilbakeslagsventilen opprettholder trykket i akkumulatoren ved å hindre væske i å strømme tilbake inn i hovedsystemet når trykket faller. Dette holder lagret energi tilgjengelig for neste arbeidssyklus.
Mobilt maskineri som gravemaskiner og lastere bruker RVP 30 i hele sine hydrauliske systemer. Disse maskinene opererer under tøffe forhold med konstant vibrasjon og varierende belastning. Tilbakeslagsventilens metall-til-metall-tetning opprettholder null lekkasje selv når komponenter varmes opp under tung bruk. Denne påliteligheten reduserer nedetiden med anslagsvis 20 til 30 prosent sammenlignet med systemer som bruker tilbakeslagsventiler av lavere kvalitet.
Produksjonsproduksjonslinjer inkluderer tilbakeslagsventilen RVP 30 i presser, sprøytestøpemaskiner og automatisert monteringsutstyr. Ventilens raske responstid og lave trykkfall hjelper disse systemene til å fungere jevnt uten å kaste bort energi. De samme prinsippene gjelder for kontrollsystemer for stigning i vindturbiner og marineutstyr der påliteligheten ikke kan gå på kompromiss.
Trykkfallsegenskaper
Hver ventil skaper en viss motstand mot strømning, som viser seg som trykkfall. Tilbakeslagsventilen RVP 30 minimerer dette energitapet gjennom sin strømlinjeformede interne design. Ved 100 liter i minuttet måler trykkfallet ca. 0,5 bar. Dette øker til omtrent 1,2 bar ved 200 liter per minutt og når omtrent 4,8 bar ved maksimal strømningshastighet på 600 liter per minutt.
Disse trykkfallsverdiene er relativt lave for en tilbakeslagsventil av denne størrelsen og kapasiteten. Lavere trykkfall betyr mindre energisløsing som varme og mer effektiv systemdrift. Forholdet mellom strømningshastighet og trykkfall er ikke lineært, og trykkfallet øker raskere ved høyere strømningshastigheter på grunn av turbulens og friksjon.
Systemdesignere kan bruke disse trykkfallstallene til å beregne totale systemtap og dimensjonere pumpene på riktig måte. Tilbakeslagsventilen RVP 30 bidrar minimalt til total systemineffektivitet, noe som betyr noe når du optimaliserer energiforbruket i store industrielle installasjoner.
Sammenligning av RVP 30 med alternativer
Hydraulikkventilmarkedet tilbyr mange alternativer for tilbakeslagsventiler. Back Valve RVP 30 konkurrerer først og fremst på pålitelighet og ytelse i stedet for pris. Bosch Rexroth produserer lignende ventiler vurdert for sammenlignbart trykk og strømning, noen ganger med elektroniske overvåkingsfunksjoner som appellerer til automatiserte systemer. Parker Hannifin tilbyr tilbakeslagsventiler som er litt lettere og lettere å integrere i kompakte design.

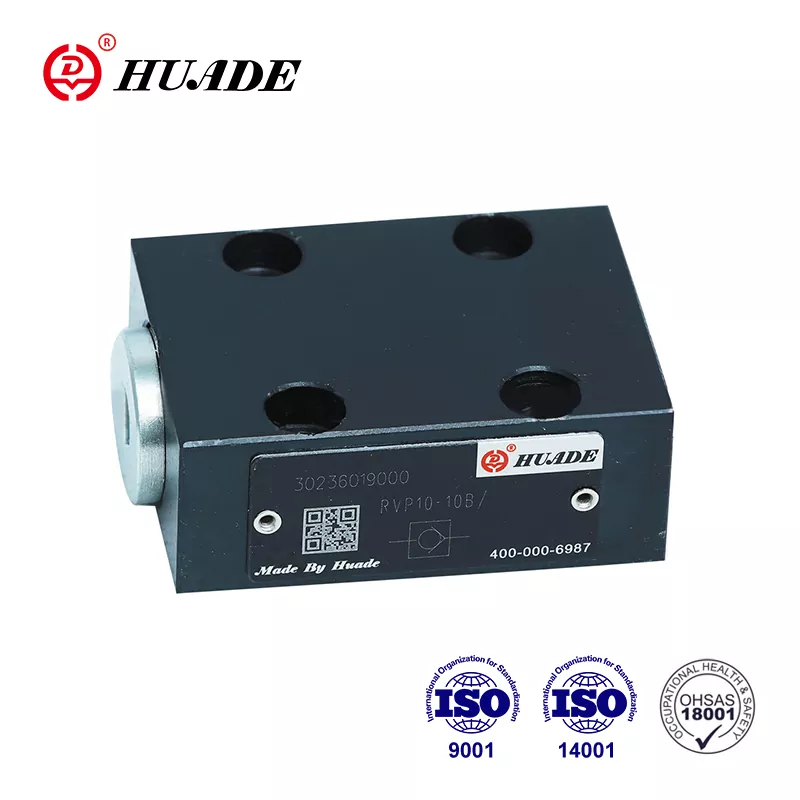

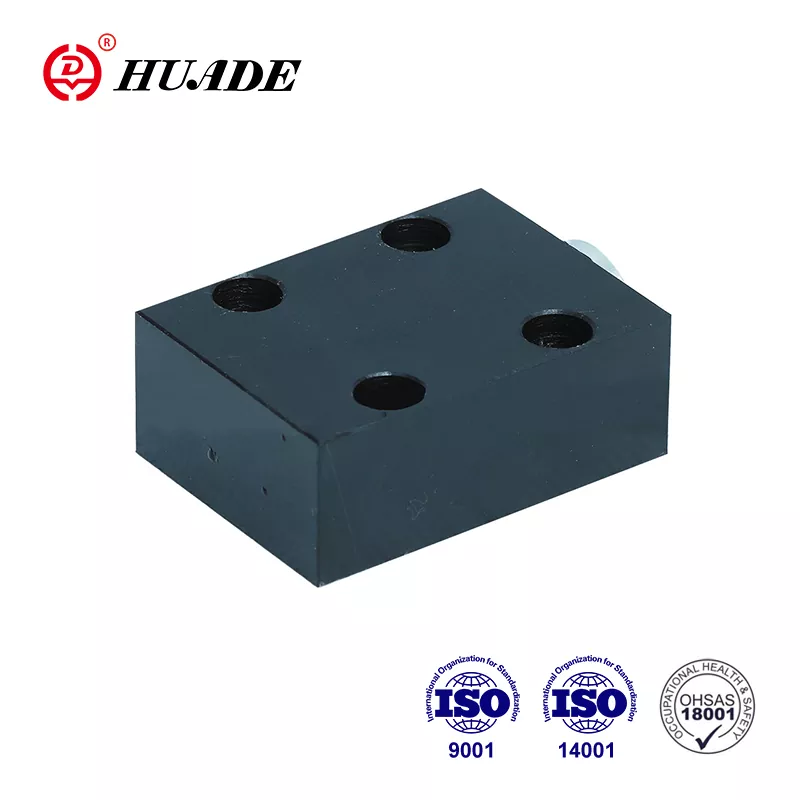

Kinesiske produsenter som Huade produserer tilbakeslagsventiler som matcher RVP 30-spesifikasjonene til priser 30 til 50 prosent lavere. Disse alternativene oppfyller ISO-sertifiseringsstandarder og fungerer godt i applikasjoner der budsjettbegrensninger betyr mer enn merkevarearv. Avveiningen innebærer vanligvis mindre omfattende teknisk støtte og potensielt kortere levetid under ekstreme forhold.
Eaton Vickers tilbakeslagsventiler gir god kompatibilitet med SAE-standardkomponenter og opprettholder bred tilgjengelighet gjennom distribusjonsnettverk. Tilbakeslagsventilen RVP 30 utmerker seg gjennom HYDACs tekniske presisjon og beregningen av gjennomsnittlig tid til feil på 150 år. Denne levetidsprojeksjonen kommer fra omfattende testing og feltdata fra tusenvis av installasjoner.
For applikasjoner som krever absolutt pålitelighet, for eksempel offshore oljeplattformer eller kritiske produksjonsprosesser, rettferdiggjør RVP 30 sin premium-prising. For generell industriell bruk med regelmessig vedlikeholdstilgang, kan rimeligere alternativer gi tilstrekkelig ytelse.
Installasjonsretningslinjer
Riktig installasjon sikrer at tilbakeslagsventilen RVP 30 fungerer som designet. Monteringsoverflaten må være flat innen 0,01 millimeter per 100 millimeter og glatt til en overflatefinish på 0,8 mikrometer eller bedre. Disse spesifikasjonene forhindrer lekkasje rundt ventilhuset og sikrer jevn lastfordeling over monteringsboltene.
Trådtypen må samsvare med systemtilkoblingene, enten NPTF, BSPP eller SAE. Bruk av feil gjengestandard kan føre til kryssgjenging eller feil tetting. Påfør gjengetetningsmiddel som er egnet for hydrauliske systemer, og unngå produkter som kan forurense væsken eller brytes ned under trykk.
Monteringsbolter skal være klasse 10.9 eller tilsvarende og strammes i et kryssmønster til momentverdiene spesifisert i HYDAC-installasjonshåndboken. Ujevn tiltrekking kan forvrenge monteringsoverflaten og skape lekkasjebaner. Tilbakeslagsventilen RVP 30 kan installeres i alle retninger siden den bruker fjærtrykk i stedet for tyngdekraft for tetting.
Oppstrømsfiltrering er kritisk for ventilens levetid. Systemet skal filtrere partikler ned til 20 mikrometer eller mindre for å oppfylle ISO 4406-renshetsnivået på 21/19/16 spesifisert for RVP 30. Forurensning er den viktigste årsaken til tilbakeslagsventilsvikt, med partikler som hindrer tallerkenen i å tette ordentlig eller skåre tetningsflatene.
Etter installasjonen, luft ut all luft fra systemet før det påføres fullt trykk. Innestengt luft kan forårsake uregelmessig ventildrift og overdreven støy. Test tilbakeslagsventilen ved å sette trykk fra begge retninger for å bekrefte at den åpner fritt i foroverretningen og tetter fullstendig mot omvendt strømning.
Vedlikehold og feilsøking
Tilbakeslagsventilen RVP 30 krever minimalt vedlikehold når den brukes innenfor spesifikasjonene. Inspeksjonsintervaller på 1000 til 2000 driftstimer er typiske for industrielle applikasjoner. Under inspeksjon, sjekk for ekstern lekkasje rundt ventilhuset og monteringsflaten. Enhver synlig lekkasje indikerer slitasje på tetningen eller feil installasjon.
Testing av sprekktrykk med jevne mellomrom bekrefter at fjæren ikke er svekket eller at tallerkenen ikke er slitt. Hvis sprekktrykket har økt betydelig, kan intern forurensning hindre full ventilåpning. Hvis sprekktrykket har sunket, kan fjærtretthet eller tetningsdegradering forekomme.
Det vanligste problemet med tilbakeslagsventilen RVP 30 er tallerkenstikking, der ventilen ikke klarer å åpne eller lukke ordentlig. Dette skyldes vanligvis at forurensning setter seg fast mellom tallerkenen og setet. Å spyle systemet med ren hydraulikkvæske løser ofte mindre fastkjøring. Alvorlig forurensning krever demontering og rengjøring av ventilen eller bytte av tetningssett.
HYDAC leverer tetningssett spesifikt for RVP 30, inkludert alle O-ringer og reserveringer. Utskifting av tetninger tar vanligvis mindre enn en time med grunnleggende håndverktøy. Tetningssettets delenummer for FKM-tetninger er SEAL KIT 30FKM. Bruk alltid ekte HYDAC tetningssett eller verifiserte ekvivalenter for å opprettholde ventilytelsen.
Å betjene tilbakeslagsventilen RVP 30 utenfor temperaturområdet kan skade tetninger og forårsake lekkasje. FKM-tetninger håndterer de fleste hydraulikkapplikasjoner med mineralolje, men inkompatible væsker som visse syntetiske oljer kan kreve NBR-tetninger i stedet. Kontroller alltid væskekompatibilitet før installasjon.
Hvor kan du kjøpe tilbakeslagsventilen RVP 30
Kjøpsalternativer for tilbakeslagsventil RVP 30 inkluderer autoriserte distributører og nettleverandører. Det offisielle nettstedet til HYDAC gir direkte bestilling for RVP-30-01.X modellbetegnelsen med levering innen 2 til 4 uker globalt. Dette sikrer autentiske komponenter med full produsentgaranti og teknisk støttetilgang.
Industrielle leverandører som MROstop og Motion Industries lagerfører Check Valve RVP 30 med priser på rundt 600 til 850 amerikanske dollar for standardkonfigurasjoner. Disse distributørene har ofte lagerbeholdning for umiddelbar forsendelse, noe som hjelper når det er nødvendig med utskiftingsventiler raskt for å minimere nedetid.
Nettmarkedsplasser inkludert eBay viser nye RVP 30-ventiler fra forskjellige selgere. Prisene varierer fra omtrent 593 til 857 dollar avhengig av selger og spesifikk modellkonfigurasjon. Kjøperbeskyttelsesprogrammer reduserer risikoen ved kjøp gjennom disse kanalene, selv om det fortsatt er viktig å verifisere selgerens omdømme.
For kunder som vurderer kostnadsalternativer, kobler Alibaba kjøpere sammen med produsenter som Huade som produserer RVP 30-kompatible tilbakeslagsventiler. Prisene ligger vanligvis 30 til 50 prosent under HYDAC-originaler med minimumsbestillingsmengder på 1 til 10 stykker. Leveringstid på 1 til 2 uker og ett års garanti er standard. SSL betalingskryptering beskytter transaksjoner.
Når du sammenligner kilder, bør du vurdere totalkostnaden inkludert frakt, garantivilkår og tilgjengelighet for teknisk støtte. Tilbakeslagsventilen RVP 30 fra autoriserte kanaler inkluderer dokumentasjon, CAD-filer for systemdesign og tilgang til HYDAC-ingeniører for applikasjonsspørsmål. Disse tjenestene tilfører verdi utover selve komponenten.
Økonomiske hensyn
Tilbakeslagsventilen RVP 30 representerer en moderat investering i et komplett hydraulisk system. Typisk prising på 500 til 800 euro posisjonerer den som en premiumkomponent sammenlignet med økonomiske alternativer. Denne kostnaden er begrunnet med ventilens lange levetid og null lekkasjeytelse, noe som reduserer væskesvinn og forhindrer forurensning.
Avkastning på investeringen kommer først og fremst fra redusert nedetid og vedlikeholdskostnader. Systemer som bruker RVP 30 opplever færre uplanlagte nedstengninger på grunn av ventilfeil. Metall-til-metall-tetningen eliminerer gradvis lekkasje som kan forurense systemer og skade nedstrømskomponenter. Over en typisk installasjonstid på 5 til 10 år overstiger disse besparelsene ofte den opprinnelige prisforskjellen kontra billigere tilbakeslagsventiler.
Energieffektivisering bidrar også til økonomisk verdi. De lave trykkfallsegenskapene til tilbakeslagsventilen RVP 30 betyr at mindre pumpekraft går til spille på å skyve væske gjennom ventilen. I store systemer som opererer kontinuerlig, kan denne energibesparelsen beløpe seg til tusenvis av dollar årlig.
Vedlikeholdskostnadene holder seg lave fordi RVP 30 bruker standard tetningssett og krever kun grunnleggende verktøy for service. Reservedeler forblir tilgjengelige fra HYDAC og distributører selv for ventiler installert for flere tiår siden. Denne langsiktige tilgjengeligheten av deler beskytter investeringen i utstyr og reduserer risikoen for foreldelse.
Fremtidige trender og digital integrasjon
Den hydrauliske komponentindustrien inkorporerer gradvis sensorer og digital overvåking. Mens den nåværende tilbakeslagsventilen RVP 30 er en rent mekanisk enhet, kan fremtidige versjoner inkludere trykksensorer eller strømningsmonitorer integrert i ventilhuset. Disse tilleggene vil muliggjøre prediktivt vedlikehold ved å oppdage ytelsesforringelse før fullstendig feil oppstår.
Industry 4.0-initiativer presser på for større tilkobling mellom hydrauliske komponenter og kontrollsystemer. En smart versjon av RVP 30 kan kommunisere statusen til et sentralt overvåkingssystem, og varsle operatører når det er behov for vedlikehold eller når driftsforholdene overskrider designgrensene. Denne utviklingen er i tråd med den bredere trenden mot tilstandsbasert vedlikehold i stedet for tidsbaserte serviceintervaller.
Til tross for disse teknologiske mulighetene, vil den grunnleggende designen til Back Valve RVP 30 sannsynligvis forbli uendret. Den fjærbelastede tallerkenmekanismen har bevist seg selv over flere tiår med bruk på tvers av utallige bruksområder. Eventuelle digitale forbedringer vil supplere i stedet for å erstatte den mekaniske kjernefunksjonen.
Å gjøre det riktige valget
Valg av tilbakeslagsventil RVP 30 avhenger av å tilpasse ventilkapasiteten til systemkravene. For applikasjoner som krever maksimalt trykk på opptil 350 bar og strømningshastigheter på opptil 600 liter per minutt, gir RVP 30 bevist ytelse. Nulllekkasjetetningen er kritisk i systemer der selv små mengder omvendt strømning forårsaker problemer.
Budsjetthensyn er viktige for hvert prosjekt. Tilbakeslagsventilen RVP 30 koster mer enn grunnleggende alternativer, men mindre enn elektronisk styrte ventiler med lignende spesifikasjoner. Dette plasserer den i mellomgrunnen der ytelse og pålitelighet rettferdiggjør premiumpriser uten å nå luksusnivåer.
Teknisk støtte og tilgjengelighet av dokumentasjon favoriserer RVP 30 for komplekse systemer der integrasjonsutfordringer kan oppstå. HYDAC gir teknisk assistanse og detaljerte spesifikasjoner som hjelper systemdesignere med å optimalisere komponentvalg. Denne støtten viser seg å være verdifull når du feilsøker uventede problemer eller flytter ytelsesgrenser.
Back Valve RVP 30 har fått sitt rykte gjennom konsekvent ytelse i krevende applikasjoner. Å forstå spesifikasjonene, riktige installasjonsprosedyrer og vedlikeholdskrav hjelper brukere med å få maksimal verdi ut av denne hydrauliske komponenten. Enten den beskytter dyre pumper, opprettholder akkumulatortrykket eller kontrollerer flyten i mobilt utstyr, leverer RVP 30 pålitelig enveis strømningskontroll som holder hydraulikksystemene i drift jevnt.
