Når hydrauliske systemer må holde trykket uten å lekke, blir tilbakeslagsventilens sandwichplate Z2S 10 en viktig komponent. Denne pilotstyrte tilbakeslagsventilen fra Bosch Rexroth har vært et pålitelig valg innen industriell hydraulikk i årevis, og å forstå hvordan den fungerer kan hjelpe deg med å ta bedre beslutninger for utstyret ditt.
Hva gjør Z2S 10 annerledes
Z2S 10 er ikke bare en enkel tilbakeslagsventil. Det er et pilotdrevet design som sitter mellom hydrauliske komponenter i det ingeniører kaller en sandwichplatekonfigurasjon. Dette betyr at du kan stable den direkte mellom andre ventiler eller aktuatorer uten å trenge ekstra rør eller monteringsbraketter. Ventilblokkene strømmer fullstendig i én retning samtidig som de tillater kontrollert utløsning ved behov gjennom et pilotsignal.
Designet bruker to hoveddeler som jobber sammen. En kontrollspole reagerer på pilottrykk, og en kuleseteventil gir selve blokkeringsfunksjonen. Når pilottrykket når X- eller Y-porten, skifter spolen og åpner kulesetet, slik at væsken kan strømme bakover. Uten dette pilotsignalet holder tilbakeslagsventilens sandwichplate Z2S 10 kretsen tett låst med null lekkasje.
Tekniske spesifikasjoner som betyr noe
Å forstå tallene bak Z2S 10 hjelper deg å vite om den passer til systemet ditt. Denne ventilen håndterer trykk opp til 315 bar, som dekker de fleste industrielle bruksområder. Strømningskapasitet når 120 liter per minutt, egnet for middels til store aktuatorer. Sprekketrykket i fristrømsretningen kommer i fire alternativer: 1,5, 3, 6 eller 10 bar. Du velger versjon basert på hvor mye mottrykk systemet ditt trenger.
Temperaturområdet er også viktig. Standard NBR-tetninger fungerer fra -30°C til +80°C, mens FKM-tetninger håndterer -20°C til +80°C, men tilbyr bedre kompatibilitet med biologisk nedbrytbare hydraulikkvæsker. Ventilen veier ca. 3 kg og monteres i alle posisjoner, men vertikal stabling fungerer best for de fleste installasjoner.
Væskens renslighet er kritisk for tilbakeslagsventilens sandwichplate Z2S 10. Produsenten anbefaler ISO 4406 renslighetsnivå på 20/18/15 eller bedre. Skitten olje får de indre delene til å feste seg, noe som fører til funksjonsfeil. Installering av riktig filtrering forhindrer disse problemene og forlenger ventilens levetid.
Hvordan pilotoperasjonen fungerer
Den pilotstyrte funksjonen skiller denne ventilen fra grunnleggende tilbakeslagsventiler. I et typisk oppsett kobler du port A1 til aktuatoren og A2 til retningskontrollventilen. Strømmen beveger seg fritt fra A1 til A2 når trykket overvinner sprekktrykkinnstillingen. Men når du prøver å skyve væske bakover fra A2 til A1, blokkerer kulesetet det fullstendig.
For å frigjøre det innestengte trykket påfører du pilottrykk på port X. Dette pilottrykket kan være ganske lavt, ofte bare 1,5 til 10 bar avhengig av konfigurasjonen din. Kontrollspolen skifter, mekanisk åpner kuleseteventilen. Nå kan væske returnere fra aktuatorsiden tilbake gjennom ventilen. Denne kontrollerte utløseren forhindrer støt og støy i den hydrauliske kretsen.
Foråpningsfunksjonen i standardversjoner betyr at ventilen begynner å åpne seg litt før fullt pilottrykk kommer. Denne gradvise handlingen jevner ut trykkovergangen. Noen versjoner som SO41 eliminerer forhåndsåpning for applikasjoner der du ønsker skarpere kontroll, selv om dette kan skape mer støy under bytte.
Installasjons- og monteringsdetaljer
Montering av tilbakeslagsventil sandwichplate Z2S 10 følger ISO 4401-standarden for størrelse 05 ventiler. Monteringsmønsteret bruker fire M6-skruer tiltrukket til 15,5 Newton-meter. Overflatefinishen på monteringsplaten bør være Rz 4 mikrometer eller jevnere for å forhindre lekkasje forbi O-ringene.
Ved stabling av komponenter, beregn boltlengden nøye. Du må gå gjennom alle sandwichplatene pluss basisventilen eller manifolden. Z2S 10 legger til 50 millimeter til stabelhøyden din i standardkonfigurasjon. Portforbindelser samsvarer med standard ISO-mønstre, noe som gjør den kompatibel med de fleste industrielle hydrauliske komponenter.
O-ringer tetter alle portforbindelsene. Disse må være kompatible med hydraulikkvæsken din. Mineraloljesystemer bruker NBR-tetninger, mens systemer som kjører HETG eller andre biologisk nedbrytbare væsker trenger FKM-tetninger. Installering av skadede eller feil type tetninger forårsaker lekkasje- og forurensningsproblemer.
Vanlige applikasjoner i industrien
Maskinverktøy bruker tilbakeslagsventilens sandwichplate Z2S 10 for å holde arbeidsstykkeposisjoner under verktøybytte. Uten denne ventilen ville den hydrauliske sylinderen drive fra oljelekkasje, og ødelegge presisjonen. Pilotutløseren tillater kontrollert bevegelse når maskinens syklus gjenopptas.
Sprøytestøpemaskiner er avhengige av disse ventilene for å holde formklemmetrykket konstant under kjølefasen. Ethvert trykkfall vil skape defekte deler. Z2S 10 låser klemsylinderen solid mens den bruker minimalt pilottrykk for frigjøring mellom sykluser.
Hydrauliske presser trenger nøyaktig posisjonsholding under flertrinns formingsoperasjoner. Tilbakeslagsventilens sandwichplate Z2S 10 hindrer stempelet i å krype nedover mellom trykkslagene. Dette forbedrer delens kvalitet og førersikkerheten ved å eliminere uventede bevegelser.
Materialhåndteringsutstyr som gaffeltrucker bruker disse ventilene for å forhindre lastfall hvis hydrauliske ledninger svikter. Den pilotstyrte designen tillater normal løfting og senking, samtidig som den gir sikkerhetslåsing i lastholdingsretningen.
Bestillingskoder og varianter
Bosch Rexroth bruker et spesifikt kodesystem for Z2S 10-serien. Grunnformatet er Z2S 10 etterfulgt av bokstaver og tall som indikerer de spesifikke funksjonene. En blank posisjon betyr at både port A og B har blokkeringsfunksjon. Bokstaven A betyr bare port A-blokker, mens B betyr bare port B-blokker.
Tallet etter det indikerer sprekktrykk: 1 for 1,5 bar, 2 for 3 bar, 3 for 6 bar og 4 for 10 bar. Så kommer 3X som viser komponentserien. Bokstaven V vises når FKM-tetninger erstatter standard NBR-tetninger. Tilleggskoder som SO14, SO40, SO41 eller SO60 indikerer spesielle funksjoner som slagbegrensning eller eksterne kontrollporter.
Et vanlig delenummer er R900407394 for standard dobbelportversjon med 1,5 bar sprekktrykk. Enkelport A-versjonen har nummer R900407424. Når du trenger FKM-tetninger for biologisk nedbrytbar olje, se etter delenummer som R900407439.
Væskekompatibilitet og vedlikehold
Tilbakeslagsventilens sandwichplate Z2S 10 fungerer med de fleste hydraulikkvæsker. Standardversjoner håndterer mineraloljer som HL, HLP og HVLP uten problemer. Viskositetsområdet spenner fra 2,8 til 500 kvadratmillimeter per sekund, og dekker alt fra tynne hydrauliske væsker til tykke oljer under kalde forhold.
Biologisk nedbrytbare væsker krever oppmerksomhet til forseglingsmaterialet. HFC-væsker fungerer med NBR-tetninger, men HETG- og HFDU-oljer trenger FKM-tetninger for å forhindre forringelse. Bruk av feil tetningsmateriale fører til hevelse, herding eller sprekker, noe som forårsaker lekkasje og forurensning.
Regelmessig vedlikehold innebærer å kontrollere hydraulikkvæskens renhet og bytte ut filterelementer før de omgår. Kontaminering viser seg som treg ventilrespons eller manglende utløsning når pilottrykk påføres. Å ta oljeprøver og analysere dem i henhold til ISO 4406-standarder fanger opp problemer tidlig.
Intervaller for utskifting av tetninger avhenger av driftsforholdene. Drift ved høye temperaturer eller aggressive væsker forkorter tetningens levetid. Når du bygger om ventilen, må du tilpasse tetningsmaterialet til din væsketype og inspisere alle interne deler for slitasje eller skade.
Sammenligning av alternative løsninger
Andre produsenter tilbyr pilotstyrte tilbakeslagsventiler, men Z2S 10 sandwichplatedesignet har fordeler. Parkers CVS-serie gir tilsvarende funksjon med høyere strømningskapasitet opptil 150 liter per minutt, men mangler pre-opening-funksjonen som jevner ut trykkoverganger i Z2S 10. Eatons PVG-serie bruker mer kompakte dimensjoner, men tilbyr færre sprekktrykkalternativer.

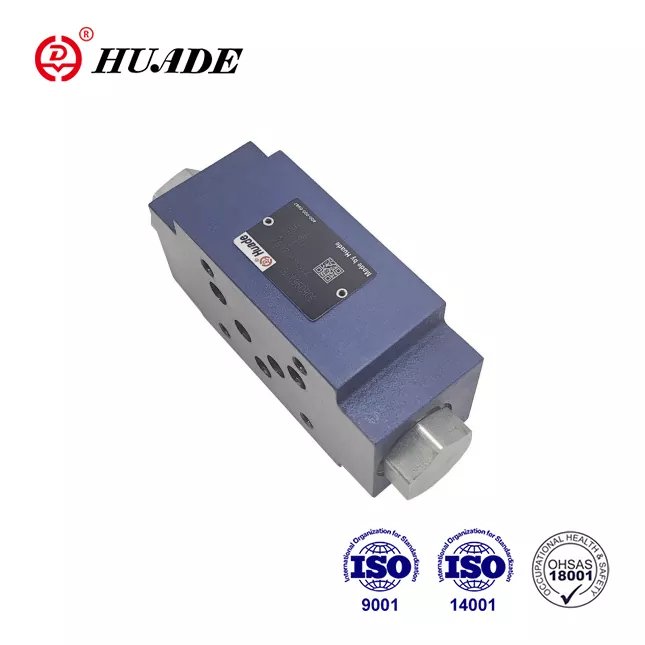

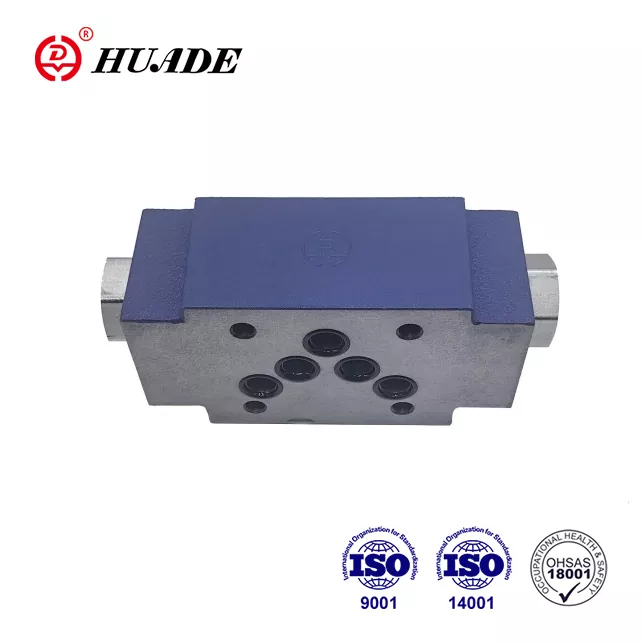

Noen asiatiske produsenter som Huade produserer Z2S 10-kompatible ventiler til lavere priser. Disse fungerer tilstrekkelig i mindre krevende bruksområder, men samsvarer kanskje ikke med Bosch Rexroths holdbarhet i tøffe miljøer eller med forurenset olje. Metallurgien og tetningskvaliteten i originalutstyr viser seg generelt bedre over lang levetid.
Enkle tilbakeslagsventiler uten pilotdrift koster mindre og monteres mer kompakt. Imidlertid kan de ikke gi kontrollert frigjøring av innestengt trykk. Denne begrensningen gjør dem uegnet for applikasjoner der du trenger å flytte aktuatoren i begge retninger under kontroll.
Pilottrykkkrav
Å forstå behov for pilottrykk hjelper deg med å designe pålitelige kretser. Tilbakeslagsventilens sandwichplate Z2S 10 trenger bare ca. 1,5 til 10 bar ved pilotporten for å åpne helt, avhengig av hovedtrykket og strømningen. Dette lave kravet betyr at du ofte kan tappe pilottrykk fra eksisterende kontrollventiler uten å legge til boosterkretser.
Kontrollåpningsforholdet på ca. 1 til 11,5 mellom pilotområdet og hovedventilområdet gir denne gunstige trykkmultiplikasjonen. Små pilotkrefter skaper store åpningskrefter på kulesetet. Denne effektiviteten reduserer energiforbruket og varmeutviklingen i systemet ditt.
Når pilottrykket faller under terskelen, stenges ventilen umiddelbart. Fjærkraft setter ballen godt mot setet. Denne raske lukkingen forhindrer tilbakestrømning, men kan skape trykktopper hvis kretsen mangler riktig støtdemping. Ved å legge til små akkumulatorer eller sperreventiler demper disse transientene.
Systemintegrasjonshensyn
Å integrere tilbakeslagsventilens sandwichplate Z2S 10 i din hydrauliske krets krever planlegging. Ventilen må sitte mellom retningsreguleringsventilen og aktuatoren på porten du ønsker å låse. Pilotledninger kobles til retningsventilens motsatte arbeidsport, slik at pilottrykket kommer automatisk når du snur retningen.
Tanktilkoblinger for kontrollspolens drenering er viktige. Versjon SO60 har en separat T-port for drenering av pilotseksjonen til tanken, og forhindrer trykkoppbygging som kan forstyrre ventildriften. Standardversjoner drenerer internt gjennom hovedkretsen, noe som fungerer bra i de fleste applikasjoner, men kan forårsake problemer i spesialiserte kretser.
Når du bruker flere Z2S 10-ventiler i ett system, trenger hver sitt pilotsignal. Kryssforbindelse av pilotporter kan skape uventede interaksjoner der åpning av en ventil påvirker en annen. Hold pilotkretser uavhengige med mindre du spesifikt designer for kombinert drift.
Feilsøking av vanlige problemer
Når tilbakeslagsventilens sandwichplate Z2S 10 ikke blokkerer ordentlig, er forurensning den vanlige årsaken. Smusspartikler kommer mellom ballen og setet, og skaper en lekkasjebane. Å spyle systemet og forbedre filtreringen løser de fleste tilfeller. Hvis lekkasje vedvarer etter rengjøring, kan setet ha skader som må skiftes ut.
Unnlatelse av å åpne med pilottrykk betyr ofte at kontrollspolen sitter fast. Dette skjer når lakk bygger seg opp fra overopphetet olje eller når vannforurensning forårsaker korrosjon. Demontering og rengjøring av ventilen gjenoppretter funksjonen, men du bør også ta tak i grunnårsaken til tilstanden til hydraulikkvæsken.
Overdreven støy under åpning peker vanligvis på kavitasjon eller raske trykkendringer. Foråpningsfunksjonen forhindrer normalt dette, så støy antyder enten en versjon som ikke åpnes før åpning eller slitte indre deler som forsinker åpningssekvensen. Kontroll av versjonen og inspeksjon for slitasje hjelper til med å identifisere den nødvendige reparasjonen.
Langsom respons på pilotsignaler kan indikere lavt pilottrykk eller intern lekkasje rundt kontrollspolen. Måling av pilottrykk ved ventilinnløpet bekrefter om kretsen din gir nok signal. Intern lekkasje krever ombygging av ventilen med nye tetninger og inspeksjon av spoleboringens tilstand.
Kostnad og tilgjengelighet
Priser for tilbakeslagsventil sandwichplate Z2S 10 varierer etter region og leverandør. Originale Bosch Rexroth-ventiler gjennom autoriserte distributører i Storbritannia koster rundt £605 før mva for standardversjoner. Prisene i andre regioner varierer basert på lokale distribusjonsnettverk og importavgifter.
Alternative leverandører og kompatible produkter koster mindre. Asiatisk-produserte ekvivalenter kan kjøre 30 til 50 prosent under Bosch-priser samtidig som de opprettholder rimelig kvalitet for mindre kritiske applikasjoner. Å kjøpe gjennom industrielle forsyningsplattformer som MISUMI eller generelle markedsplasser som eBay gir noen ganger rabatter, selv om det blir viktig å verifisere ektheten.
Ledetider avhenger av om distributørene lagerfører den spesifikke versjonen du trenger. Vanlige varianter som dobbelports 1,5 bar-versjonen sendes raskt fra varelageret. Uvanlige konfigurasjoner med spesielle alternativer kan kreve fabrikkbestillinger med flere ukers leveringstid. Planlegging fremover og vedlikehold av reservedeler for kritiske maskiner forhindrer kostbar nedetid.
Miljø- og fremtidige trender
Hydraulisk utstyr bruker i økende grad biologisk nedbrytbare væsker for å redusere miljøpåvirkningen fra søl og lekkasjer. Tilbakeslagsventil-sandwichplaten Z2S 10 tilpasser seg denne trenden gjennom FKM-tetningsalternativer som er kompatible med HETG og andre biobaserte væsker. Denne kompatibiliteten lar deg oppgradere til miljøvennlig hydraulikk uten å bytte ut alle ventilene dine.
Strengere utslippsbestemmelser bidrar til bedre tetting i hydrauliske systemer. Nulllekkasjeblokkering i Z2S 10 hjelper maskinene med å oppfylle disse standardene. Utstyr som opererer i sensitive miljøer som matforedling eller rene rom drar spesielt fordel av den pålitelige forseglingen denne ventilen gir.
Fremtidig utvikling kan bringe elektronisk overvåking til hydrauliske ventiler. Sensorer som oppdager pilottrykk, strømningshastighet eller ventilposisjon kan integreres med maskinkontrollsystemer. Mens den grunnleggende Z2S 10-designen forblir rent mekanisk, vil disse tilleggene muliggjøre prediktivt vedlikehold og bedre systemoptimalisering.
Å gjøre det riktige valget
Å velge tilbakeslagsventil sandwichplate Z2S 10 er fornuftig når du trenger pålitelig trykkholding i en kompakt pakke. Sandwichplatemonteringen sparer plass og reduserer potensielle lekkasjepunkter sammenlignet med inline-ventilinstallasjoner. Pilotdrift gir deg kontrollert utløsning uten komplekse tilleggskretser.
Vurder dine trykknivåer, strømningskrav og væsketype når du bestiller. Tilpass sprekktrykket til systemets behov, balanser mellom lav motstand i fri flyt og tilstrekkelig forspenning for fast sittestilling. Velg FKM-tetninger hvis du kjører noe annet enn mineralolje for å sikre lang levetid.
Z2S 10 fungerer best i systemer med god væskerenhet og regelmessig vedlikehold. Hvis operasjonen din har en tendens til forsømt vedlikehold eller svært skitne forhold, kan ventilen oppleve pålitelighetsproblemer. I disse tilfellene kan mer robuste design med større klaringer tjene bedre til tross for deres høyere lekkasjehastighet.
For de fleste industrielle hydrauliske applikasjoner som krever posisjonsholding og kontrollert frigjøring, gir tilbakeslagsventil sandwichplaten Z2S 10 pålitelig ytelse til en rimelig pris. Dens lange merittliste og brede tilgjengelighet gjør den til et trygt valg for både nye design og erstatningsapplikasjoner.
