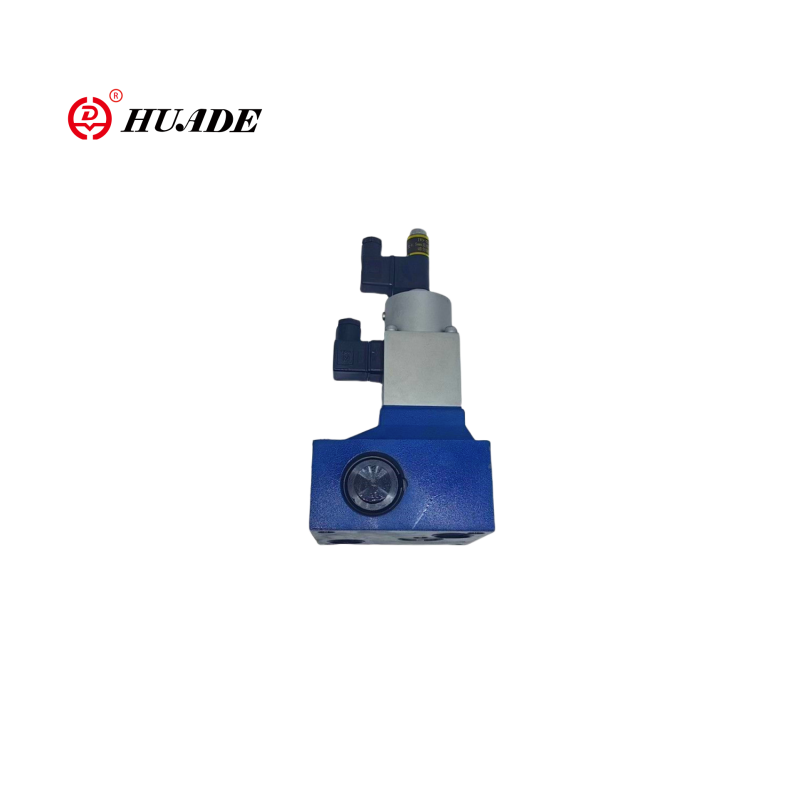

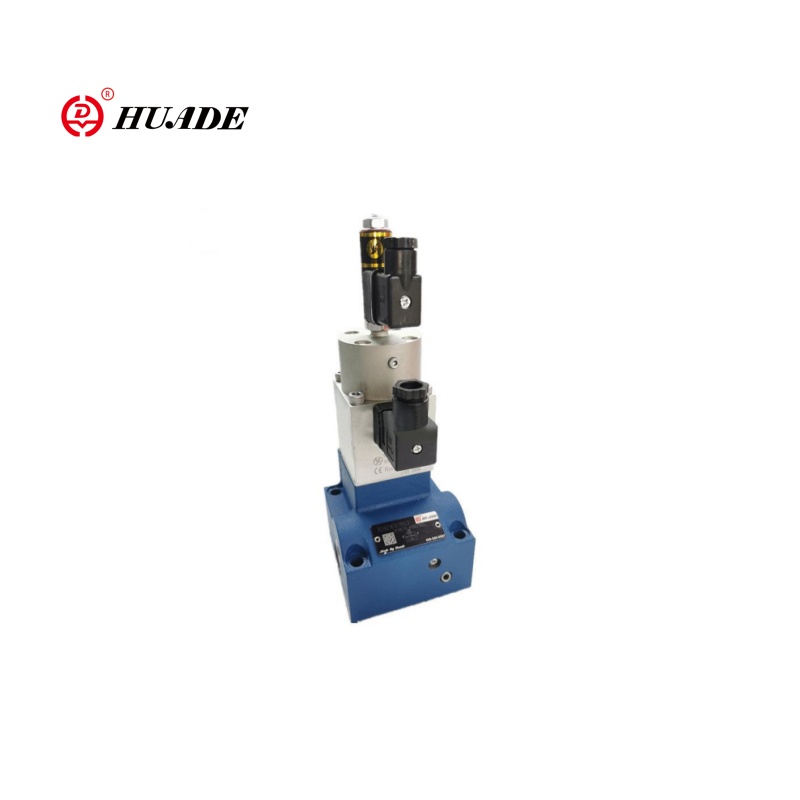

Proporsjonal strømningskontrollventil 2fre16

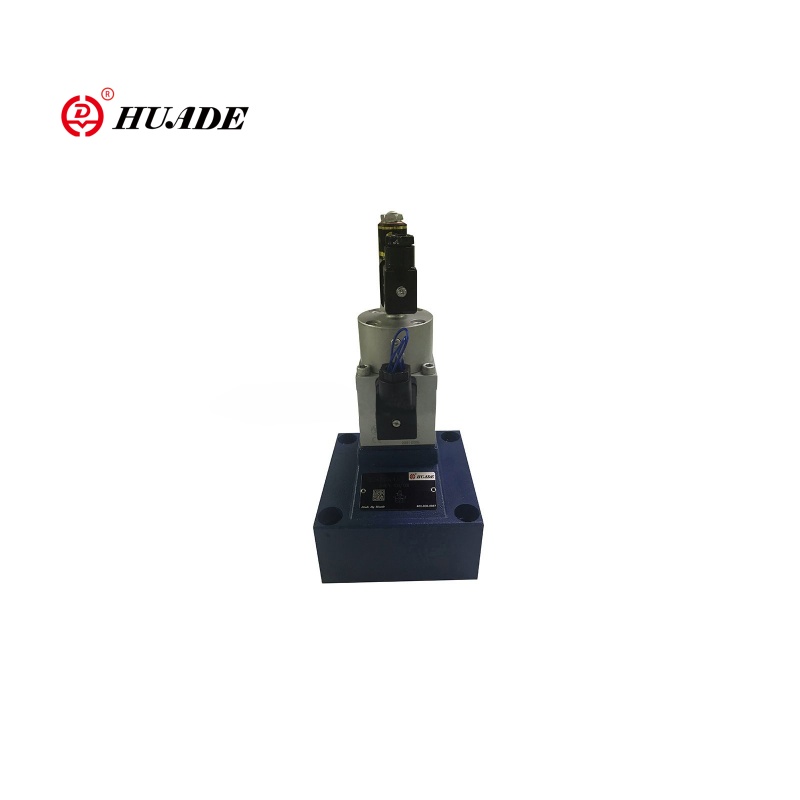

2FRE16 2-veis proporsjonal strømningskontrollventil er en proporsjonal flytkontrollventil med høy ytelse, som er egnet for applikasjoner der hastigheten på hydrauliske aktuatorer (sylindere eller motorer) må justeres nøyaktig. Sammenlignet med proporsjonal ventil 2fre10, har ventil 2fre16 en større diameter, noe som tillater et høyere strømningsområde. Og proporsjonal ventil 2fre16 er egnet for hydrauliske systemer med høyere effekt.

Produktparameter for proporsjonal strømningskontrollventil 2fre16

Hydraulisk
Driftstrykk (MPA)	31.5
Minimum trykkdifferensial (MPA)	Størrelse 10	størrelse 16
	0,3 ~ 0,8	0,6 ~ 1
Trykkvæske	Mineralolje (for NBR -tetning), fosfatester (for FPM -tetning)
Viskositetsområde (mm2/s)	2.8 til 380
Trykkvæske temperaturområde (℃）	-20 til +70
Hysterese (%)	＜ ± 1qmax
Repeterbarhet (%)	＜ 1 Qmax
Eksempelspredning (%)	＜ ± 2
Installasjon	valgfri
Vekt (kg)	6	8.3
Elektrisk
Spenningstype	DC 24V
Coil resistance of solenoid (Ω)	Kald verdi ved 20 ℃ 10, maksimlig varm verdi 13,9
Maks. Kraft (VA)	50
Induktivitet (MH)	6 til 8
Oscillatorfrekvens (KHz)	2.5
VT-5010S30 Etterspørsel etter isolasjon IP65	IP65

Funksjoner:Produktfunksjon og anvendelse av proporsjonal strømningskontrollventil 2fre16

▶ Ventil med en trykkkompensator for trykk kompensert kontroll av en strømning

▶ aktivering via en proporsjonal magnetventil

▶ Med tilbakemelding fra elektrisk stilling av kontrollåpningen

▶ Posisjonen transduserspole kan flyttes aksialt, noe som gjør nullpunktjusteringen av kontrollåpningen enkel, uten å måtte berøre elektronikken (elektrisk hydraulikk)

▶ Minimum prøvevariasjon av ventil og elektrisk forsterker VT 5004 (separat rekkefølge)

Søknad:

Proporsjonal strømningskontrollventil 2fre16 er mye brukt i tunge industrielle hydrauliske systemer, ingeniørmaskiner og mobil hydraulikk, metallurgi og gruveutstyr.

Typiske systemeksempler ： Gravemaskin bøtte kontrollkrets

PLC → proporsjonal forsterker → 2fre16 → Hydrauliske sylindere

                    ↑

 Trykksensor (lukket sløyfe -tilbakemelding)

Ved å justere det elektriske signalet for inngangen, kan bøttebevegelsen akselereres på jevnlig/avsettes for å unngå hydraulisk sjokk.

Funksjon og del av proporsjonal strømningskontrollventil 2fre16

Type 2FRE .. proporsjonale strømningskontrollventiler har en 2-veis funksjon. De kan fra en anvendt elektrisk kommandoverdi regulere en strøm som er trykk og i stor grad temperatur kompensert.

De består i utgangspunktet av huset (1), proporsjonal magnetventil med induktiv posisjonstransduser (2), måleåpning (3), trykkkompensator (4), slagbegrenser (5), samt en valgfri sjekkventil (6).

Innstillingen for strømmen bestemmes (0 bis 100 %) ved kommandoverdien potensiometer. Den anvendte kommandoverdien, forårsaker via forsterkeren så vel som proporsjonal magnetventil, justering av måleåpningen (3). Posisjonen til måleåpningen (3) oppnås ved posisjonsoverføreren. Eventuelle avvik fra kommandoverdien blir kompensert for av posisjonens tilbakemeldingskontroll.

Trykkkompensatoren (4) holder trykkfallet ved måleåpningen (3) med en konstant verdi. Strømmen er derfor trykk kompensert.

Den lille temperaturdriften oppnås på grunn av utformingen av måleåpningen. Ved en kommando på 0 % er måleåpningen lukket.

Når det gjelder tap av kraft eller en kabelpause ved posisjonen overfører måleåpningen. Fra en kommandoverdi på 0 % er en hoppfri start mulig. Via to ramper i den elektriske forsterkeren er det mulig å utsette åpningen og lukkingen av måleåpningen.

Via sjekkventilen (6) er fri strømning mulig fra B til A.

Strg av Proporsjonal strømningskontrollventil 2fre16

Symboler på proporsjonal strømningskontrollventil 2fre16
