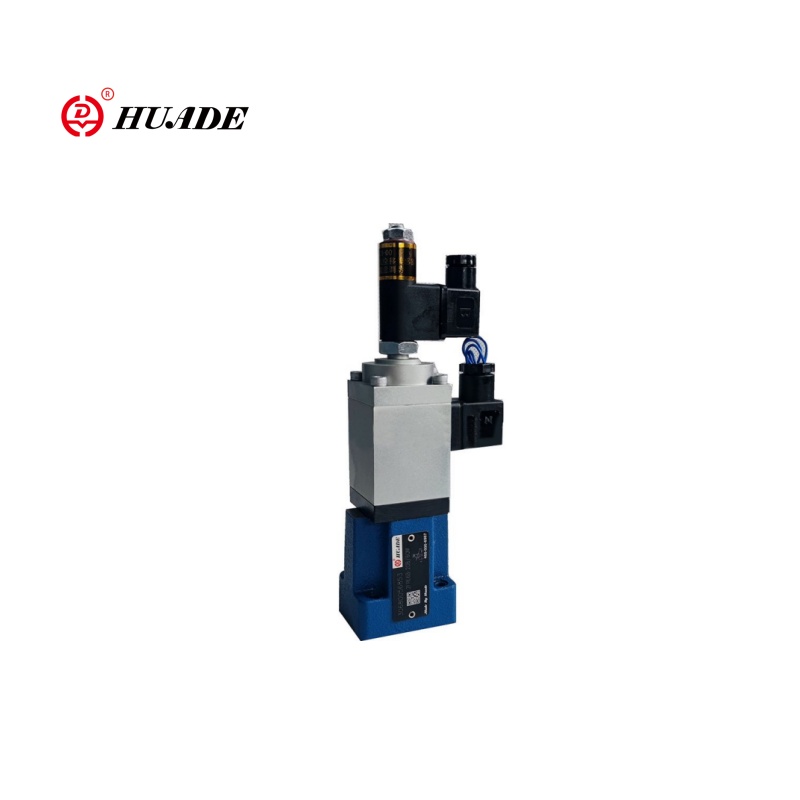

Proporsjonal strømningskontrollventil 2fre6

Proporsjonal strømningskontrollventil 2FRE6 kontrollerer strømningshastigheten trinnvis gjennom 0 ~ 10V / 4 ~ 20MA -signal for å oppnå presis hastighetsregulering. 2FRE6 proporsjonal ventil har en trykkkompensasjonsfunksjon, noe som kan sikre at strømningshastigheten ikke påvirkes av lasttrykksvingninger og opprettholder en stabil strømningshastighet. Denne 2fre6 -ventilen er egnet for hydrauliske systemer med begrenset plass og for dynamiske strømningsreguleringskrav.

Produktparameter for proporsjonal strømningskontrollventil 2fre6

Hydraulisk
Hysterese	＜ ± 1%QMAX
Repeterbarhet	＜ 1%QMAX
Grad av forurensning (μm)	≤20
Trykkvæske	Mineralolje (for NBR -tetning), fosfatester (for FPM -tetning)
Viskositetsområde (mm2/s)	2.8 til 380
Trykkvæske temperaturområde (℃）	-20 ~+70
Installasjon	valgfri
Elektrisk
Spenningstype	DC
Spolemotstand av magnetventil (ω)	Kald verdi ved 20 ℃ 5,4, maks varm verdi 8,2
Maks. Kraft (VA)	50
Induktivitet (MH)	6 til 8
Oscillatorfrekvens (KHz)	2.5

Produktfunksjon og anvendelse av proporsjonal strømningskontrollventil 2fre6

Funksjoner:

▶ Ventil med en trykkkompensator for trykk kompensert kontroll av en strømning

▶ aktivering via en proporsjonal magnetventil

▶ Med tilbakemelding fra elektrisk stilling av kontrollåpningen

▶ Posisjonen transduserspole kan flyttes aksialt, noe som gjør nullpunktjusteringen av kontrollåpningen enkel, uten å måtte berøre elektronikken (elektrisk hydraulikk)

▶ Flytkontroll er mulig i begge retninger ved å bruke en likerettersandwichplate

Søknad:

To-veis proporsjonal strømningskontrollventil 2fre6 er mye brukt i industriell automatisering og maskinverktøy, gravemaskiner/lastere og annet ingeniørmaskiner, metallurgi og tungt utstyr, testutstyr og laboratorier, etc.

 Funksjon og del av proporsjonal strømningskontrollventil 2fre6

Type 2fre ... proporsjonale strømningskontrollventiler har en 2-veis funksjon. De kan fra en anvendt elektrisk kommandoverdi regulere flyt som er trykk og temperaturkompensert.

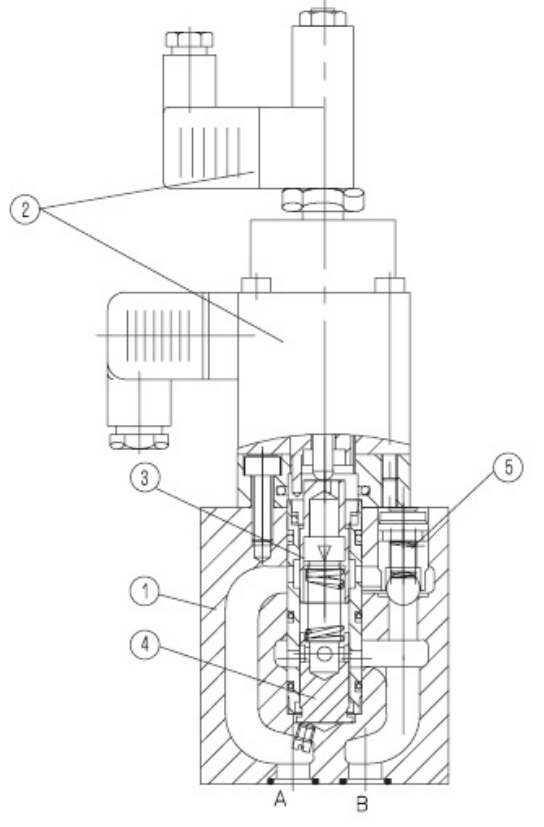

De består i utgangspunktet av huset (1), proporsjonal magnetventil med induktiv posisjonstransduser (2), måleåpning (3), trykkkompensator (4) samt den valgfrie sjekkventilen (5).

Proporsjonal strømningskontrollventil 2fre 6 B

Innstillingen for strømmen bestemmes (0 til 100 %) ved kommandoverdien potensiometer. Den anvendte kommandoverdien justerer, via forsterkeren så vel som proporsjonal magnetventil, måleåpningen (3). Posisjonen til måleåpningen (3) oppnås ved den induktive posisjonen. Eventuelle avvik fra kommandoverdien blir kompensert for av tilbakemeldingskontrollen.

Trykkkompensatoren (4) holder trykkfallet ved måleåpningen (3) med en konstant verdi. Strømmen er derfor belastningskompensert.

Den lille temperaturdriften oppnås på grunn av utformingen av måleåpningen.

Ved en kommando på 0 % er måleåpningen lukket.

Når det gjelder tap av kraft eller en kabelpause ved posisjonen overfører måleåpningen.

Fra en kommandoverdi på 0 % er en hoppfri start mulig. Via to ramper i den elektriske forsterkeren er det mulig å utsette åpningen og lukkingen av måling B

Åpning.

Via sjekkventilen (5) er en frie strøm mulig fra B til A.

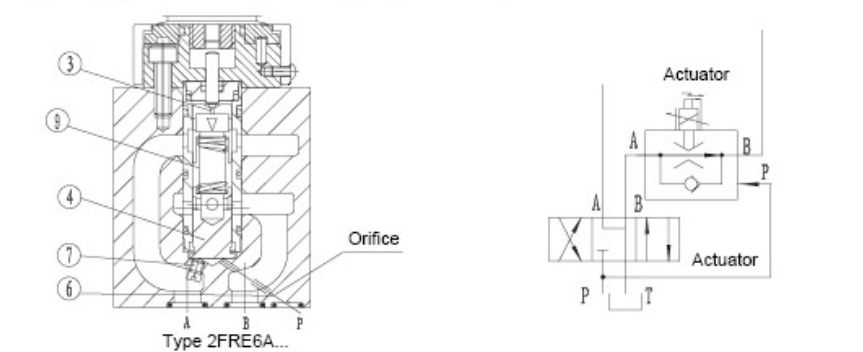

Proporsjonal strømningskontrollventil Type 2FRE 6 A:

Funksjonen til denne ventilen er i prinsippet den samme som ventiltype 2FRE 6 B:

For å undertrykke oppstartshoppet når måleåpningen (3) (kommandoverdien> 0%) er åpen, er det bestemmelse for trykkkompensatoren (4) som skal holdes lukket via port P (6). Den interne tilkoblingen (7) mellom port A og trykkkompensatoren (4) er plugget. Via den eksterne porten P (6) virker trykket i port P før retningsventilen (8) virker på trykkkompensatoren (4) og holder det mot fjærkraften (9) i lukket stilling. Hvis retningsventilen (8) blir overført fra P til B, beveger trykkkompensatoren (4) seg fra den lukkede posisjonen

inn i reguleringsposisjonen og oppstartshoppet unngås dermed.

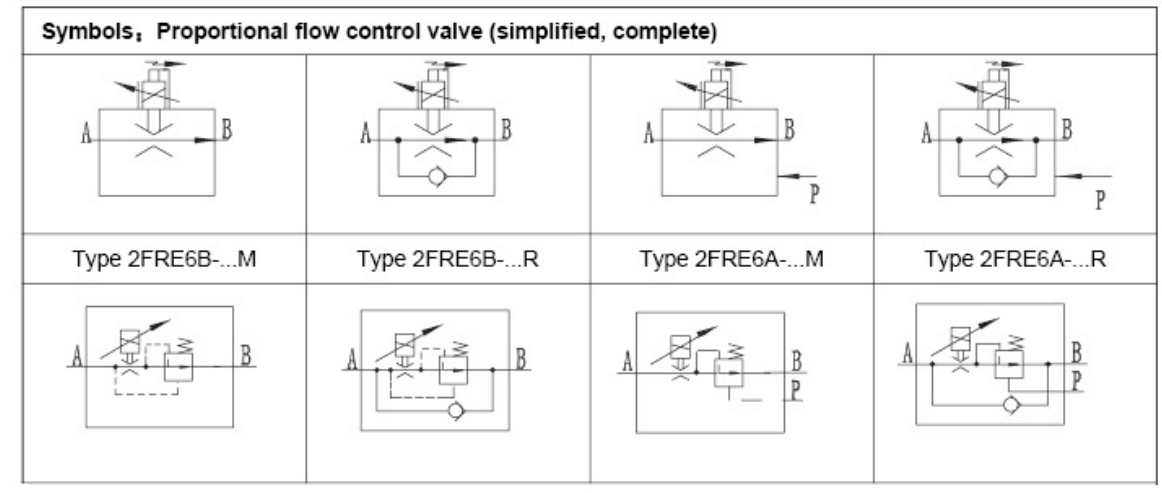

Symboler på proporsjonal strømningskontrollventil 2fre6
