Proporsjonal strømningskontrollventil 3freez-1x

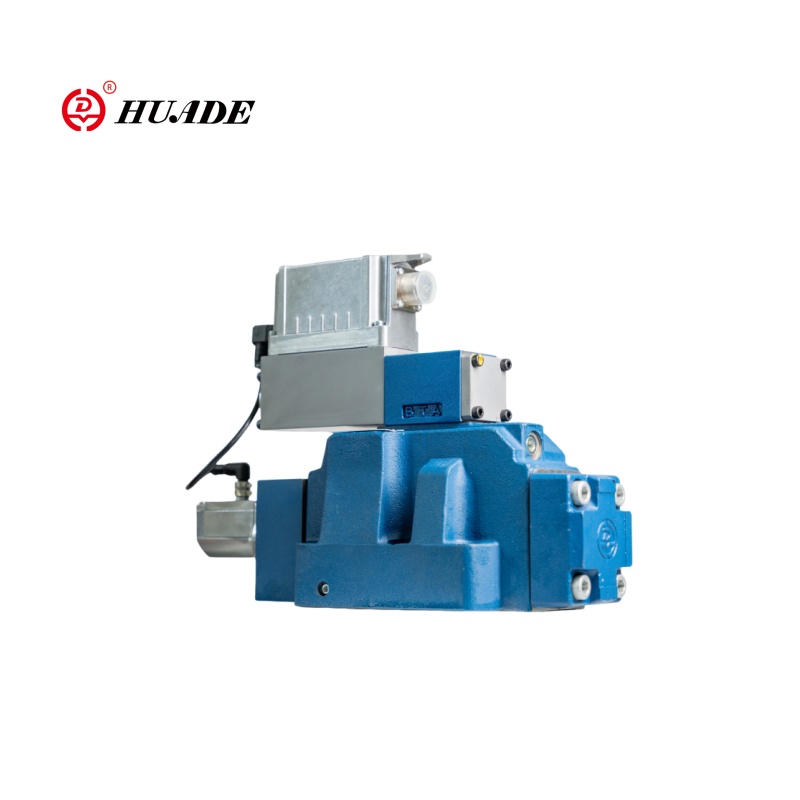

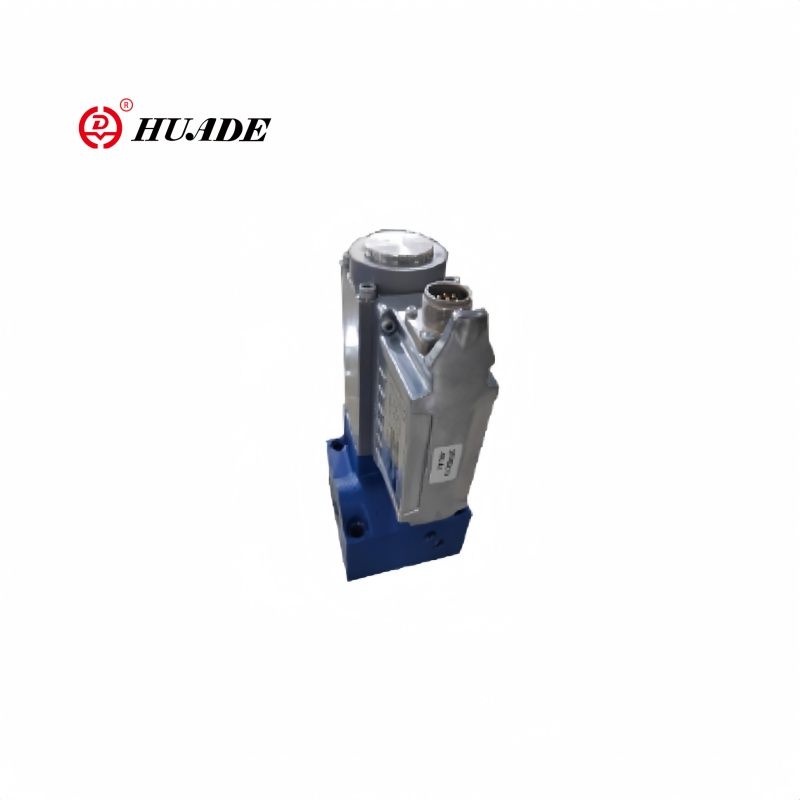

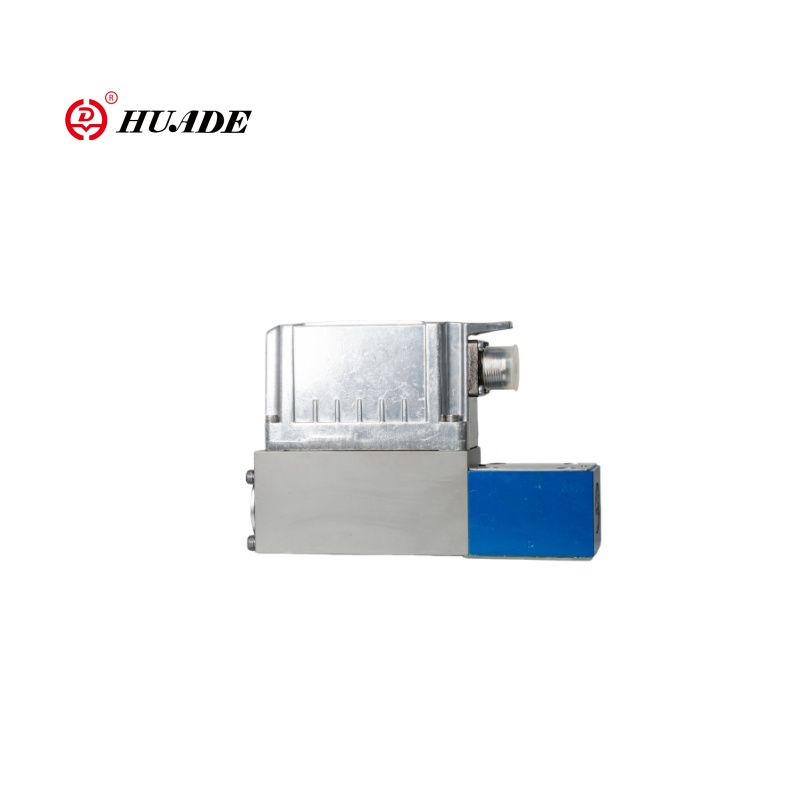

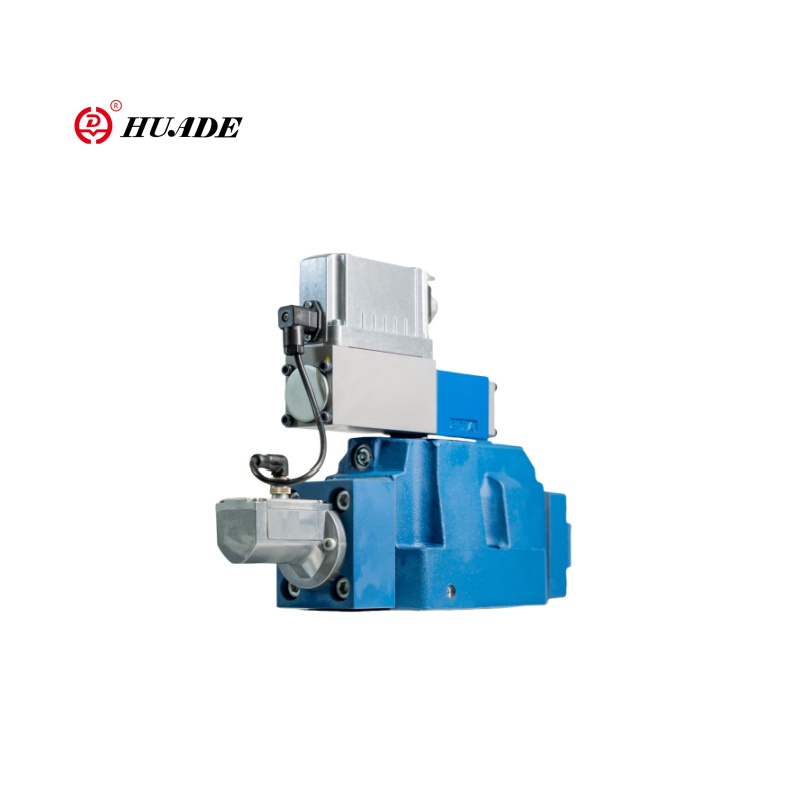

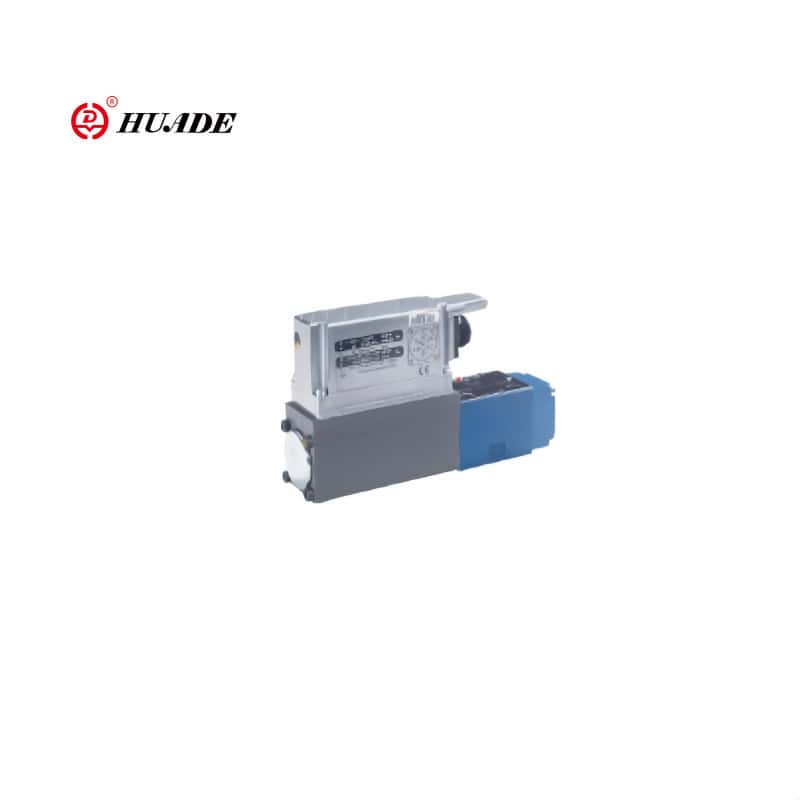

Proporsjonal strømningsventil 3FreeZ-1X er en høypresisjonsvæskekontrollkomponent, som vanligvis brukes i industrielle automatiseringssystemer som krever presis strømningsregulering eller strømningsforholdsfordeling. Ventil 3FreeZ-1X er en elektronisk kontrollert proporsjonal regulator (0-10V/4-20MA signalinngang). Trykket kan vanligvis nå 315 bar, egnet for hydrauliske systemer med høyt trykk. Proporsjonal strømningsventil 3FreeZ-1X ventil kan integreres med PLC- og DCS-systemer og støtter Modbus og andre kommunikasjonsprotokoller. Den proporsjonale ventilen 3FreeZ-1X kontrollerer strømningshastigheten gjennom andelen elektriske signaler, realiserer trinnløs hastighetsregulering av aktuatoren og forbedrer responsnøyaktigheten til systemet.

Produktparameter for proporsjonal strømningskontrollventil 3FreeZ-1X

Produktfunksjon og anvendelse av proporsjonal strømningskontrollventil 3FreeZ-1X

Funksjoner

▶ Direkte kontrollerte strømningskontrollventiler NG6 og NG10 med ombord elektronikk og induktiv posisjon svinger

▶ Med posisjonskontroll, minimal hysterese <1 %, se tekniske data

▶ 3-veisfunksjonen bestemmes av hvordan de hydrauliske portene tildeles (gjenværende strømning gjennom port P, 3. vei)

▶ Justerbar ved hjelp av den kontrollerte magnetventilposisjonen, posisjonsoverføreren og elektronikken ombord

▶ For underplatefesting, montering av hullkonfigurasjon NG6 til ISO4401-03-02-0-94, NG10 til ISO 4401-05-04-0-94

▶ Underplater i henhold til katalogark, RE 45053 for NG6, RE 45055 for NG10 (bestill separat)

▶ Plug-in-kontakten til DIN 43563-AM6, se katalogark re 08008 (bestill separat)

▶ Data for ombordets triggerelektronikk

• I samsvar med CE, EMC -direktiver

I 61000-6-2: 2002-08

Og og 61000-6-3: 2002-08

• UB = 24VVNOM DC

• Elektrisk tilkobling 6p+PE

• Signalaktivering

-Standard 0 ...+10V (A1)

• Ventilkurve kalibrert på fabrikken

Søknad:

Proporsjonal strømningsventil 3FreeZ-1X er mye brukt i hydrauliske systemer, konstruksjonsmaskiner, injeksjonsstøpemaskiner, støpemaskiner, kjemisk/prosesskontroll, etc. Den eksplosjonssikre modellen kan også brukes i automatiseringsutstyr i farlige områder som olje og naturgass.

Funksjon og del av proporsjonal strømningskontrollventil 3freez-1x

General

Type 3Freez proporsjonale strømningskontrollventiler med posisjonskontroll og ombord elektronikk er tilgjengelige i nominelle størrelser6 og 10. De aktiveres ved hjelp av en proporsjonal magnetventil med induktiv posisjonsoverfører. Hysterese er <1 %.

Den ombord elektronikk er kalibrert på fabrikken og muliggjør raske responstider. Utformingen av ventillegemet er slik at den gjenværende strømmen går gjennom Port P.

Grunnleggende prinsipp

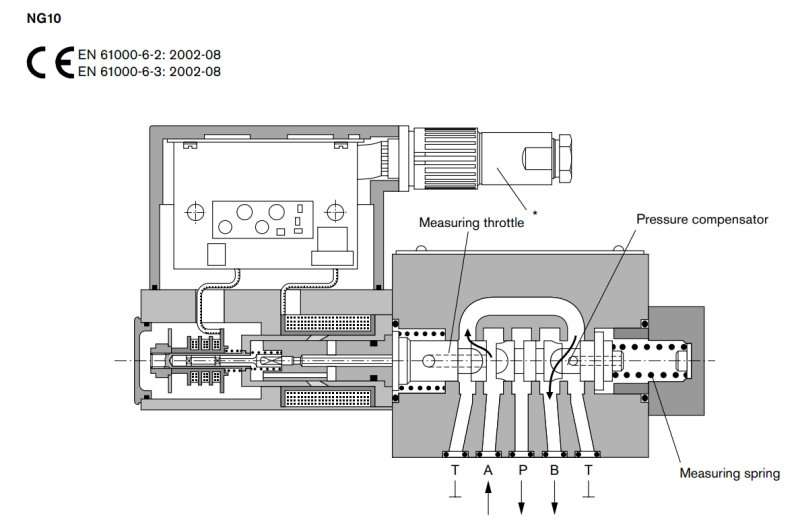

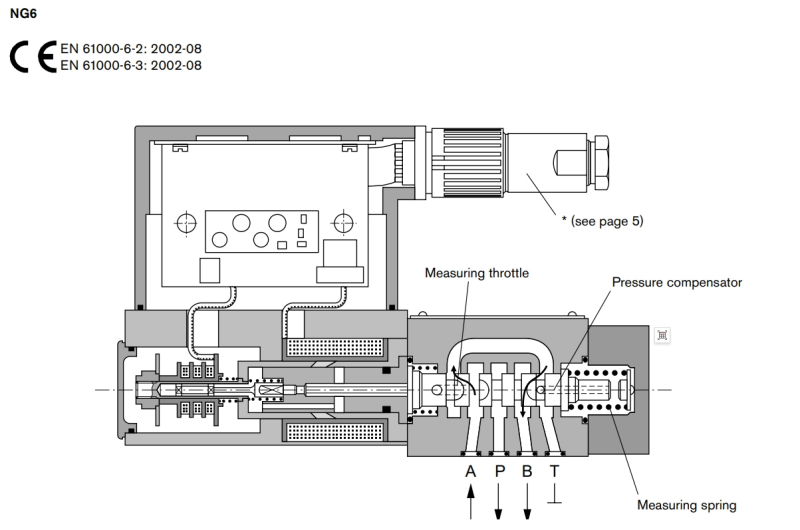

For å justere oljestrømningshastigheten fra B, settes et settpunkt i avtrekkerelektronikken. Basert på dette settpunktet, kontrollerer elektronikken magnetvulten som en funksjon av signalet fra posisjonsoverføreren. Posisjonskontrollen sikrer veldig lav hysterese. Ventilåpningen bestemmes av doseringskantene på spolen, og den integrerte trykkkompensatoren sammenligner trykkfallet ved hjelp av en 8-stangs målefjær. Trykkkompensatoren med måling av fjæren regulerer trykket før strupekanten i henhold til den forenklede formelen: "Lasttrykk pluss målingskraft". På denne måten opprettholdes trykkfallet over målingskanten på et konstant nivå.
