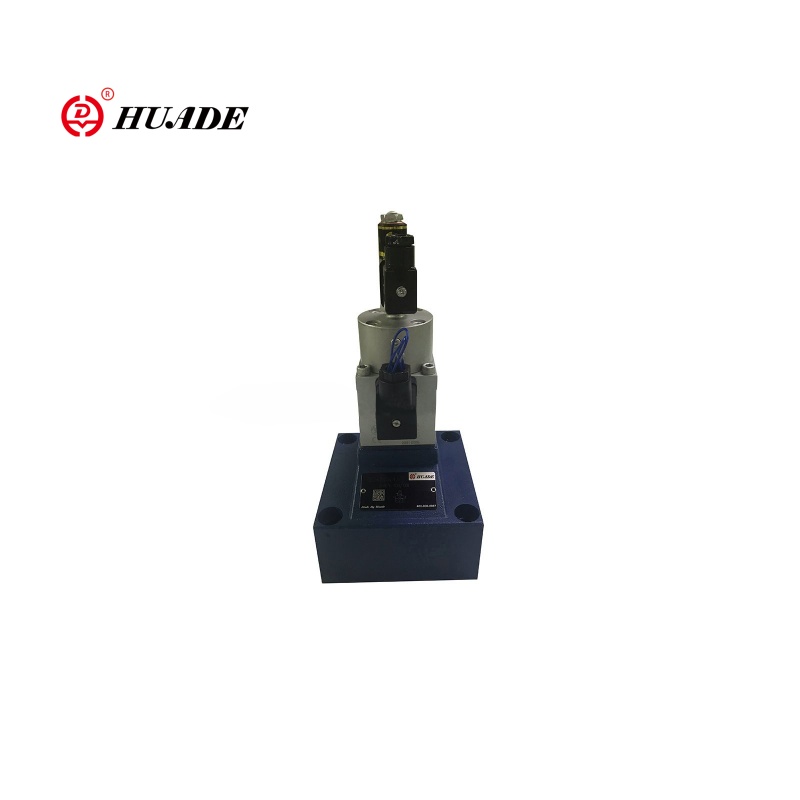

2fre10 to-veis proporsjonal strømningsreguleringsventil er en strømningskontrollventil for hydrauliske systemer med en proporsjonal reguleringsfunksjon. Ventil 2FRE10 er egnet for scenarier der hastigheten på aktuatorer (for eksempel hydrauliske sylindere eller motorer) må kontrolleres nøyaktig. Proporsjonal strømningsventil 2fre10 justerer kontinuerlig ventilåpningen ved å legge inn elektriske signaler (for eksempel 0 ~ 10V eller 4 ~ 20mA) for å oppnå trinnløst strømningshastighetsendring. Det er enkelt å installere og brukes ofte i kombinasjon med andre trykkventiler (for eksempel trykkkompensatorer) for å forbedre systemstabiliteten.
| Hydraulisk | ||
| Driftstrykk (MPA) | 31.5 | |
| Minimum trykkdifferensial (MPA) | Størrelse 10 | størrelse 16 |
| 0,3 ~ 0,8 | 0,6 ~ 1 | |
| Trykkvæske | Mineralolje (for NBR -tetning), fosfatester (for FPM -tetning) | |
| Viskositetsområde (mm2/s) | 2.8 til 380 | |
| Trykkvæske temperaturområde (℃） | -20 til +70 | |
| Hysterese (%) | ＜ ± 1qmax | |
| Repeterbarhet (%) | ＜ 1 Qmax | |
| Eksempelspredning (%) | ＜ ± 2 | |
| Installasjon | valgfri | |
| Vekt (kg) | 6 | 8.3 |
| Elektrisk | ||
| Spenningstype | DC 24V | |
| Spolemotstand av magnetventil (ω) | Kald verdi ved 20 ℃ 10, maksimlig varm verdi 13,9 | |
| Maks. Kraft (VA) | 50 | |
| Induktivitet (MH) | 6 til 8 | |
| Oscillatorfrekvens (KHz) | 2.5 | |
| VT-5010S30 Etterspørsel etter isolasjon IP65 | IP65 | |
▶ Ventil med en trykkkompensator for trykk kompensert kontroll av en strømning
▶ aktivering via en proporsjonal magnetventil
▶ Med tilbakemelding fra elektrisk stilling av kontrollåpningen
▶ Posisjonen transduserspole kan flyttes aksialt, noe som gjør nullpunktjusteringen av kontrollåpningen enkel, uten å måtte berøre elektronikken (elektrisk hydraulikk)
▶ Minimum prøvevariasjon av ventil og elektrisk forsterker VT 5004 (separat rekkefølge)
Søknad:
Den toveis proporsjonale strømningskontrollventilen 2FRE10 er mye brukt i industrielle hydrauliske systemer og ingeniørmaskiner. Ventil 2FRE10 justerer hastigheten på hydrauliske sylindere eller motorer i gravemaskiner, kraner, gaffeltrucker og annet utstyr for å oppnå jevn bevegelse og optimalisert effektivitet.
Type 2FRE .. proporsjonale strømningskontrollventiler har en 2-veis funksjon. De kan fra en anvendt elektrisk kommandoverdi regulere en strøm som er trykk og i stor grad temperatur kompensert.
De består i utgangspunktet av huset (1), proporsjonal magnetventil med induktiv posisjonstransduser (2), måleåpning (3), trykkkompensator (4), slagbegrenser (5), samt en valgfri sjekkventil (6).
Innstillingen for strømmen bestemmes (0 bis 100 %) ved kommandoverdien potensiometer. Den anvendte kommandoverdien, forårsaker via forsterkeren så vel som proporsjonal magnetventil, justering av måleåpningen (3). Posisjonen til måleåpningen (3) oppnås ved posisjonsoverføreren. Eventuelle avvik fra kommandoverdien blir kompensert for av posisjonens tilbakemeldingskontroll.
Trykkkompensatoren (4) holder trykkfallet ved måleåpningen (3) med en konstant verdi. Strømmen er derfor trykk kompensert.
Den lille temperaturdriften oppnås på grunn av utformingen av måleåpningen. Ved en kommando på 0 % er måleåpningen lukket.
Når det gjelder tap av kraft eller en kabelpause ved posisjonen overfører måleåpningen. Fra en kommandoverdi på 0 % er en hoppfri start mulig. Via to ramper i den elektriske forsterkeren er det mulig å utsette åpningen og lukkingen av måleåpningen.
Via sjekkventilen (6) er fri strømning mulig fra B til A.

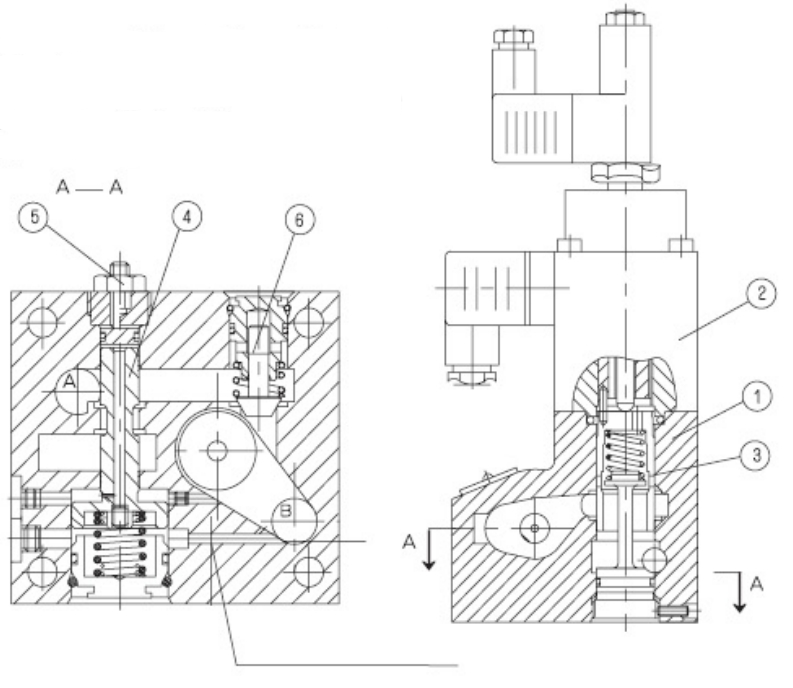

Strg av Proporsjonal strømningskontrollventil 2fre10

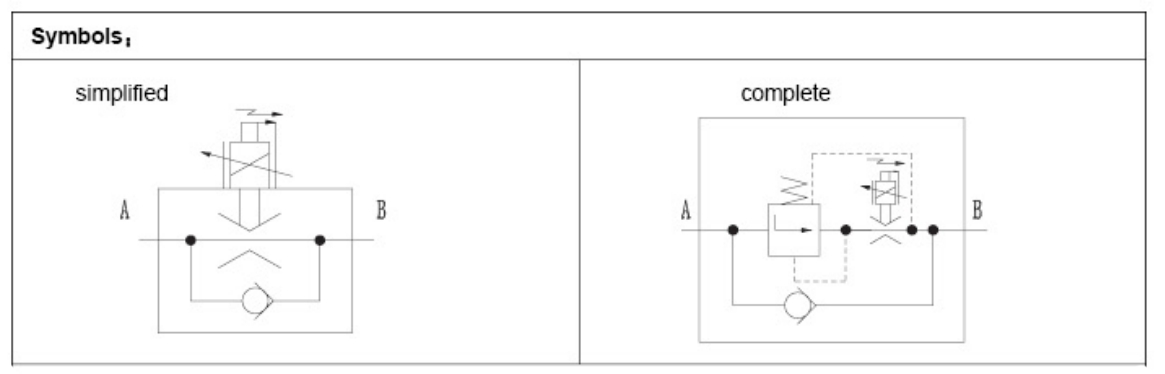

Symboler på proporsjonal strømningskontrollventil 2fre10
