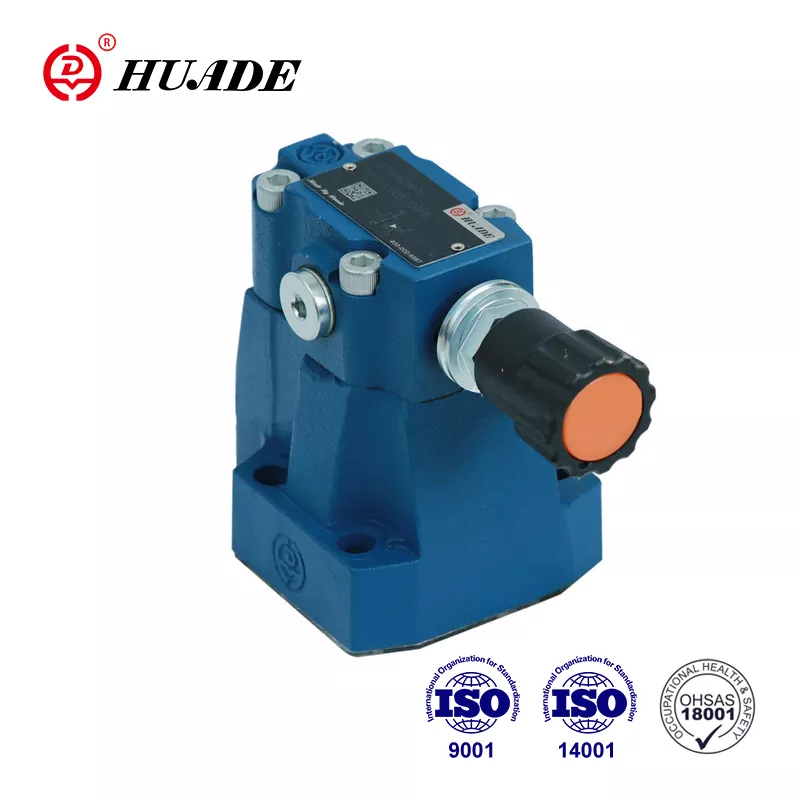

Hva er en trykkreduserende ventil?

2025-08-28

Trykkreduserende ventilveiledning

Har du noen gang lurt på hvordan hjemmet ditt blir jevnt vanntrykk, selv om byens vannsystem opererer med mye høyere press? Eller hvordan fabrikker holder utstyret sitt trygt mot farlige trykkpigger? Trykkreduserende ventiler (PRV) er de usungne heltene som jobber 24/7 bak kulissene.

I denne guiden vil vi bryte ned alt du trenger å vite om trykkreduserende ventiler på enkle termer. Enten du er en huseier som prøver å beskytte apparater, en ingeniørdesignsystemer eller bare nysgjerrig på hvordan ting fungerer, vil du gå bort med praktisk kunnskap du faktisk kan bruke.

Hva er en trykkreduserende ventil?

En trykkreduserende ventil er en spesiell type ventil som automatisk senker høyt vann- eller gasstrykk til et tryggere, mer stabilt nivå. Tenk på det som et trykk "gatekeeper" som beskytter rør, apparater og utstyr mot skade.

Enkel analogi:Se for deg at du prøver å fylle et delikat glass med vann fra en kraftig brannslange. Uten noen måte å redusere det intense trykket, ville du knuse glasset øyeblikkelig. En PRV fungerer som en smart dyse som automatisk justerer vannstrømmen for å fylle glasset ditt forsiktig, uansett hvor mye trykk som står bak det.

Hvorfor trenger vi trykkreduserende ventiler?

De viktigste grunnene til at vi bruker PRV -er inkluderer:

Sikkerhet:Høyt trykk kan føre til at rør sprenger eller utstyret for å mislykkes farlig
Utstyrsbeskyttelse:Holder dyre apparater og maskiner fra å bli skadet
Prosessstabilitet:Sikrer jevn ytelse i produksjons- og industrielle prosesser
Vannbevaring:Forhindrer avfall ved å opprettholde optimale trykknivåer
Energibesparelser:Reduserer energikostnadene ved å optimalisere systemeffektiviteten

Hvordan fungerer et trykk som reduserer ventilen?

Det grunnleggende prinsippet bak alle PRV -er er overraskende enkelt: de bruker nedstrøms (utløp) trykk for å kontrollere hvor mye ventilen åpnes eller lukkes.

Den grunnleggende prosessen

Høyt trykk kommer inn i ventilen fra oppstrøms side (innløp)
En sensingmekanisme (som en fjær og membran) overvåker utløpstrykket
Ventilen justerer automatisk åpningen basert på denne tilbakemeldingen
Jevn, lavere trykk strømmer ut til systemet ditt

Det er som å ha en smart assistent som stadig ser på vanntrykket ditt og justerer det perfekt uten at du trenger å gjøre noe.

Nøkkelkomponenter

Hver PRV har disse hoveddelene:

Ventilkropp:Hovedhuset som inneholder alle komponentene
Membran eller stempel:Opplever utløpstrykket og beveger seg for å kontrollere ventilen
Vår:Gir kraften som setter ønsket trykknivå
Justeringsskrue:Lar deg endre utløpstrykkinnstillingen
Ventilsete og plate:Delene som faktisk kontrollerer strømmen

Typer av trykkreduserende ventiler

Ikke alle PRV -er er skapt like. Det er to hovedkategorier, hver med sine egne styrker:

1. Direct-Acting PRVS (fjærbelastet)

Dette er den enklere, mer vanlige typen du finner i de fleste hjem og små bedrifter.

Hvordan de fungerer:En fjær skyver mot en mellomgulv, som direkte kontrollerer ventilåpningen basert på utløpstrykket.

Best for:

Boligvannssystemer
Små kommersielle applikasjoner
Enkle oppsett der høy presisjon ikke er kritisk

Fordeler:

Rimeligere
Enkel å installere og vedlikeholde
Rask respons på trykkendringer
Veldig pålitelig

Ulemper

Trykket kan "falle" (fall) når strømmen øker
Mindre presis enn pilotdrevne typer
Begrenset strømningskapasitet

2. Pilotdrevet PRV-er

Dette er de tunge arbeidshestene som brukes i større, mer krevende applikasjoner.

Hvordan de fungerer:En liten "pilot" -ventil kontrollerer en større hovedventil ved å bruke innløpstrykket for å regulere store strømmer med stor presisjon.

Best for:

Kommunale vannsystemer
Store industrielle prosesser
Søknader som krever høy presisjon
Systemer med vidt varierende strømningskrav

Fordeler:

Veldig presis trykkkontroll
Minimal trykkfall
Håndtere mye større strømmer
Bedre ytelse med varierende krav

Ulemper

Dyrere
Mer kompleks (flere deler som kan slites ut)
Krever mer vedlikeholdskompetanse

Vanlige applikasjoner: Hvor du finner PRV -er

Trykkreduserende ventiler er overalt når du vet hva du skal se etter:

Hjemme hos deg

Beskyttelse av varmtvannsbereder:Forhindrer skader fra vanntrykk med høyt by
Apparatets sikkerhet:Beskytter vaskemaskiner, oppvaskmaskiner og isprodusenter
Rørleggerarmaturer:Sikrer behagelig vanntrykk ved kraner og dusjer

Kommunale vannsystemer

Distriktstrykksoner:Reduserer høyt overføringstrykk for nabolag
Bygningsinngangspunkter:Trinn ned press fra gatemautomater
Brannbeskyttelse:Opprettholder riktig press for sprinkleranlegg

Industrielle applikasjoner

Dampsystemer:Reduserer høytrykksdamp til brukbare nivåer for oppvarming og prosesser
Kjemisk prosessering:Opprettholder presist trykk for reaksjoner og utstyr
Olje og gass:Kontrollerer trykk i rørledninger og prosesseringsutstyr
Produksjon:Sikrer konsistent trykk for pneumatiske verktøy og utstyr

Casestudier i den virkelige verden: PRV-er i aksjon

Casestudie 1: $ 50.000 kaffekatastrofen

En spesialitetskaffebrenneri i Seattle lærte om PRV -viktighet på den harde måten. Deres dyre italienske espressomaskin krevde nøyaktig 9 bartrykk, men vanntrykk av bymyndighet pigget til 12 bar i løpet av lavt bruk. Resultat? 50 000 dollar i utstyrsskader over seks måneder.

Løsning:En pilotdrevet PRV på $ 200 med ± 2% nøyaktighet. Ikke mer skadet utstyr, og kaffekvaliteten ble bedre fordi trykket holdt seg konsistent.

Lekse:Noen ganger forhindrer den billigste delen de dyreste problemene.

Casestudie 2: Hospitalhelter

Under Covid-19, sto et sykehuss sykehuss medisinsk gasssystem overfor ekstreme etterspørsel. Deres gamle direktevirkende PRV-er kunne ikke takle de raske strømningsendringene, noe som forårsaket farlige trykksvingninger i ventilatorer.

Løsning:Smarte PRV-er med overvåking i sanntid. Systemet justerer seg nå automatisk for å kreve endringer i løpet av sekunder, og vedlikehold kan oppdage problemer før de blir kritiske.

Lekse:I livskritiske applikasjoner er ikke smart teknologi luksus - det er nødvendighet.

Velge riktig PRV: Hva du trenger å vite

Å velge riktig trykkreduserende ventil handler ikke bare om å plukke en av hylla. Her er de viktigste faktorene du må vurdere:

1. Trykkkrav

Innløpstrykk:Hvor høyt kommer presset inn?
Utløpstrykk:Hvilket press trenger du for søknaden din?
Trykkforhold:Forskjellen mellom innløps- og utløpstrykk

2. Flytkrav

Maksimal flyt:Hvor mye vann eller gass trenger for å strømme etter topp etterspørsel?
Minimumsstrøm:Hva er den laveste strømmen du har?
Flytvariasjon:Endres etterspørselen din dramatisk gjennom dagen?

3. Væsketype og forhold

Hva flyter:Vann, damp, gass eller kjemikalier?
Temperatur:Varme væsker krever forskjellige materialer
Korrosivitet:Noen væsker spiser bort på visse materialer

4. Krav til nøyaktighet

Hvor presis:Trenger du trykk innen ± 1% eller er ± 10% ok?
Stabilitet:Hvor viktig er det at trykket holder seg konstant når strømmen endres?

5. Materiell valg

Ulike materialer fungerer bedre for forskjellige applikasjoner:

Bronse/messing:Bra for vannsystemer, NSF -sertifisert for drikkevann
Støpejern:Sterk og økonomisk for store vannsystemer
Rustfritt stål:Best for høye temperaturer, etsende eller sanitære applikasjoner
Spesielle legeringer:For ekstreme forhold som kjemisk prosess for høyt trykk

Ytelsesegenskaper: Forstå tallene

Når du evaluerer PRV -er, vil du se flere viktige spesifikasjoner:

Nøyaktighet

Dette forteller deg hvor nært ventilen kan opprettholde ditt faste trykk. For eksempel:

Direktevirkende:Vanligvis ± 10-20%
Pilot-operert:Vanligvis ± 1-5%
Modeller med høy presisjon:Kan oppnå <± 1%

Forståelse av droop: forestillingen morderen

Tenk på droop som en sliten vektløfter. Når du først begynner å løfte, kan du holde 100 pund jevn. Men når du blir sliten (høyere flyt), begynner armene å riste og slippe lavere (trykkfall).

Visuelt eksempel:
Sett trykk: 50 psi
Ved lav strømning (10 gpm): faktisk trykk = 50 psi ✓
Ved høy strømning (100 gpm): Faktisk trykk synker til 45 psi ✗

Denne 5 psi -dråpen er "droop" - og det kan forårsake store problemer i systemer som trenger konsekvent press.

Flow -koeffisient (CV) laget enkel

Her er den enkleste måten å forstå CV: Det er hvor mange liter per minuttstrøm gjennom ventilen ved 1 psi trykkfall.

Matematikk i den virkelige verden:Hvis du trenger 50 GPM og har 25 psi -trykkfall:
Nødvendig CV = 50 ÷ √25 = 50 ÷ 5 = 10

For tipset:Alltid størrelse 30% større enn beregnet. Så du vil velge en CV = 13 ventil, ikke akkurat 10.

Turndown -forhold

Dette viser strømmerområdet Ventilen kan kontrollere effektivt:

Direktevirkende:Omtrent 10: 1 (hvis maksstrømmen er 100 gpm, er minimumskontrollerbar 10 gpm)
Pilot-operert:Opp til 100: 1 eller mer

Installasjon beste praksis

Selv den beste PRV vil ikke fungere ordentlig hvis den ikke er installert riktig. Her er nøkkelpunktene:

Før ventilen

Installer en sil:Holder rusk fra å jamme ventilen
Rett rør:Tillat minst 5 rørdiametre med rett rør før ventilen
Avstengningsventil:For vedlikehold og nødsolasjon

Etter ventilen

Trykkmåler:Å overvåke utløpstrykket
Rett rør:Minst 2 rørdiametre etter ventilen
Avlastningsventil:For sikkerhet i tilfelle PRV mislykkes stengt

Generelle tips

Størrelse riktig:Ikke bare samsvar med rørstørrelsen - beregn basert på strømningskrav
Horisontal installasjon:Vanligvis foretrukket for tilgjengelighet og riktig drift
Støtte ordentlig:Ikke la ventilen støtte vekten av rørene

Feilsøking av vanlige problemer

PRV -er er pålitelige, men de kan utvikle problemer. Her er de vanligste problemene og deres sannsynlige årsaker:

Problem: Utløpstrykket for høyt

Mulige årsaker:

Ventil stakk åpen på grunn av rusk
Vårtretthet eller skade
Membranfeil
Feil justering

Problem: Utløpstrykket for lavt

Mulige årsaker:

Ventilen stakk delvis lukket
Underdimensjonert ventil for påføringen
Overdreven trykkfall over ventilen

Problem: Trykksvingninger

Mulige årsaker:

Ventil "jakt" på grunn av overdimensjonering
Feil installasjon (for nær beslag eller pumper)
Slitte ventilkomponenter

Problem: Støyende operasjon

Mulige årsaker:

Kavitasjon (trykkfall for stort)
Overdimensjonert ventil som opererer ved veldig lave åpninger
Høy hastighet gjennom ventilen

Fremtiden for trykkreduserende ventiler

PRV -bransjen utvikler seg med nye teknologier:

Smarte PRV -er

Moderne ventiler kan inkludere:

Trykksensorerfor overvåking i sanntid
Elektroniske kontrollerfor ekstern justering
Dataloggingfor vedlikeholdsplanlegging
KommunikasjonsevnerFor integrering med byggestyringssystemer

IoT -integrasjon

Smarte PRV -er kan nå koble seg til Internet of Things (IoT), slik at:

Fjernovervåkinghvor som helst
Forutsigbar vedlikeholdbasert på ytelsesdata
Automatisk optimaliseringav trykkinnstillinger
Integrasjon med smarte byggesystemer

Avanserte materialer

Nye materialer lager PRV -er:

Mer holdbari tøffe miljøer
Bedre å utføremed forbedrede strømningsegenskaper
Lettere å vedlikeholdemed selvrensende funksjoner

Markedsintelligens: Hva driver PRV -innovasjon

Det globale PRV -markedet rammet 3,3 milliarder dollar i 2022 og anslås å nå 4,4 milliarder dollar innen 2030 - det er en solid 3,5% årlig vekstrate. Men det som virkelig er interessant, er hvorfor dette markedet utvides:

Ekte markedsdrivere (utover overskriftene)

Infrastrukturkrisen:Bare i USA mister vannsystemer 6 milliarder liter daglig på grunn av aldrende rør og feil trykkstyring. Byer som Flint oppdaget at høyt trykk akselererte blyforurensning - plutselig ble PRV -er folkehelseverktøy, ikke bare ingeniørkomponenter.

Smart City Push:Singapores nasjonale vannbyrå rapporterer 15% vannbesparelser etter å ha installert smarte PRV -er over nettet. Når byer ser den typen avkastning, akselererer adopsjonen raskt.

Industrielle effektivitetskriger:Kjemiske anlegg ved bruk av avanserte PRV Systems Report 8-12% Energy Savings. I en bransje der marginene er stramme, er det spillendring.

Hvem vinner virkelig (og hvorfor)

Emerson (Fisher Brand):Dominerer olje og gass med sin smarte ventilteknologi. Deres digitale tvillingintegrasjon bidro til at Shell reduserer uplanlagt driftsstans med 35% på ett anlegg.
Spirax-Sarco:Steam -spesialistene som bokstavelig talt skrev boken om energieffektivitet. Mat- og drikkebedrifter sverger på dem fordi dampstemperaturkontroll kan lage eller ødelegge produktkvaliteten.
Watts:Smart trekk med fokus på bolig- og lett reklame. De samarbeidet med store utbyggere, så deres PRV -er er nå standard i mange nye byggeprosjekter.

Rask valgguide: Klipp gjennom forvirringen

Det 30-sekunders beslutningstreet

Spørsmål 1: Er dette for huset ditt?
Ja → direktevirkende, bronse/messing, NSF-sertifisert
Nei → Fortsett å lese

Spørsmål 2: Trenger du press innen ± 1%?
Ja → pilotdrevet eller smart PRV
Nei → direktevirkende er greit

Spørsmål 3: Flyt mer enn 100 gpm?
Ja → definitivt pilotdrevet
Nei → begge typer fungerer

Spørsmål 4: Harde kjemikalier eller høy temperatur?
Ja → rustfritt stål eller spesiell legeringskropp
Nei → bronse/jern er greit

Merkeanbefalinger etter søknad

Søknad	Toppvalg	Budsjettalternativ	Hvorfor
Bolig	Watts 25Aub	Zurn Wilkins	NSF -sertifisert, enkel service
Kommersiell HVAC	Spirax Sarco 25p	Armstrong GP-400	Bevist pålitelighet, bred turndown
Industriell damp	Fisher Type 67CFR	Spirax Sarco 25p	High-temp-materialer, presis kontroll
Kjemisk prosessering	Emerson Fisher 4160	Parker PRD -serien	Eksotiske materialer tilgjengelig

Note:Rådfør deg alltid med lokale distributører for gjeldende priser og tilgjengelighet

Cost Reality Check: Hva du faktisk vil betale

Residential PRVS (3/4 " - 1")

Grunnleggende direktevirkning: $ 75-200
Premium direktevirkende: $ 200-400
Smart Residential: $ 300-600

Kommersiell PRV -er (1 " - 4")

Direktevirkende: $ 300-1 500
Pilot-operert: 800-3 500 dollar
Smart kommersiell: 1.200-5.000 dollar

Industrial PRVS (4 "+)

Standard pilotdrevet: $ 2.000-15.000
Høy ytelse: $ 5000-25.000
Smart Industrial: $ 8000-50.000+

Skjulte kostnader å budsjettere for

Installasjon: $ 200-2 000 (avhengig av kompleksitet)
Årlig vedlikehold: $ 100-500
Nødreparasjoner: 500-5 000 dollar
System Driftsstans: ofte 10 ganger ventilkostnadene i tapt produksjon

For tipset:En PRV på 500 dollar som forhindrer at en større utstyrssvikt betaler for seg selv øyeblikkelig. Jeg har sett $ 200 Residential PRV -er spare huseiere $ 10.000+ i utskiftning av apparater.
