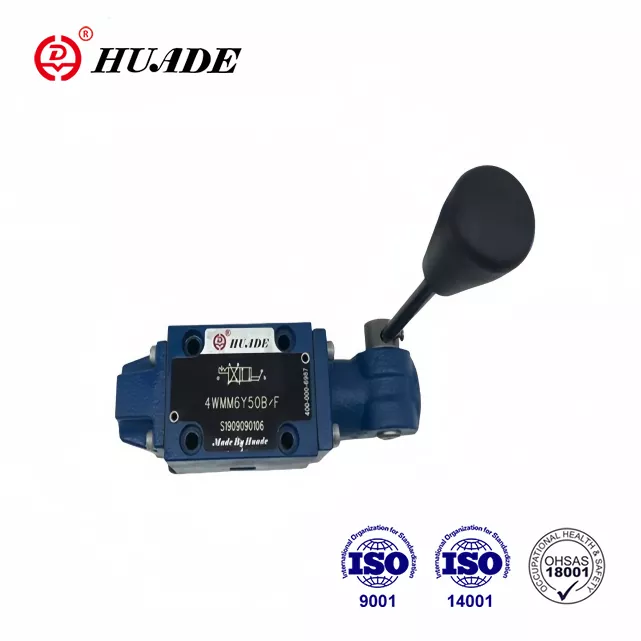

Når du arbeider med hydrauliske systemer som trenger pålitelig manuell styring, fremstår retningsreguleringsventilen WMM 6 som et praktisk valg. Denne ventilen, produsert av Bosch Rexroth, har tjent industrier over hele verden i flere tiår. Den er designet for å kontrollere flyten av hydraulikkvæske med presisjon, og hjelpe operatører med å administrere alt fra industrimaskineri til mobilt utstyr.
WMM 6 tilhører en familie av manuelt betjente retningsventiler som følger internasjonale standarder. Det som gjør denne ventilen spesielt nyttig er dens enkle betjening kombinert med robust konstruksjon. Ingeniører og teknikere setter pris på hvordan den håndterer applikasjoner med middels til høyt trykk uten å kreve komplekse elektriske systemer eller eksterne strømkilder.
Forstå det grunnleggende om WMM 6 Design
Retningsreguleringsventilen WMM 6 opererer gjennom en glidende spolemekanisme inne i et presisjonsbearbeidet hus. Når du beveger den manuelle spaken, skifter spolen posisjon, åpner og lukker bestemte baner for hydraulikkvæske. Denne direkte operasjonsmetoden betyr at det ikke er noen forsinkelse mellom input og ventilens respons.
Ventilhuset monteres direkte på en underplate som følger CETOP 3-standarden, også kjent som NG6 eller ISO 4401-03 grensesnitt. Denne standardiseringen gjør installasjonen enkel og lar ventilen passe inn i eksisterende hydrauliske systemer uten tilpassede modifikasjoner. Huset er vanligvis laget av sinkbelagt stål, som gir utmerket korrosjonsbestandighet selv i krevende miljøer.
Inne i ventilen finner du nøye utformede spoler med tetningsområder som minimerer intern lekkasje. Disse spolene kommer i forskjellige konfigurasjoner, hver identifisert med en bestemt symbolbokstav. Fjærreturmekanismen sikrer at ventilen går tilbake til nøytral posisjon når du slipper spaken, noe som er avgjørende for sikker drift.
Tekniske spesifikasjoner som betyr noe
Retningsreguleringsventilen WMM 6 håndterer trykk opptil 315 bar på hovedportene, med en maksimal strømningskapasitet på 60 liter per minutt. Disse spesifikasjonene gjør den egnet for mellomstore hydrauliske sylindre og motorer. Tankporten kan håndtere opptil 160 bar, noe som er tilstrekkelig for de fleste standardapplikasjoner.
Driftstemperaturområdet strekker seg fra minus 30 til pluss 80 grader Celsius ved bruk av standard NBR-tetninger. For applikasjoner som involverer høyere temperaturer eller kjemikaliebestandige væsker, er ventilen tilgjengelig med FKM-tetninger kodet som variant V. Ventilen opprettholder ytelsen over et bredt viskositetsområde, fra 2,8 til 500 kvadratmillimeter per sekund, selv om optimal ytelse oppstår rundt 46 mm²/s ved bruk av standard hydraulikkoljer som HLP46.
Den komplette ventilenheten veier omtrent 1,4 kilogram for treposisjonsversjonen og 1,6 kilo når den er utstyrt med en skrallemekanisme. Den manuelle spaken krever omtrent 20 til 30 newtons kraft for å fungere, avhengig av systemtrykk og spolekonfigurasjon. Dette kraftnivået sikrer positiv kontroll uten å forårsake tretthet for operatøren under langvarig bruk.
Spolesymboler og alternativer for flytbane
Å forstå spolesymbolene er avgjørende når du velger en retningsreguleringsventil WMM 6 for din applikasjon. Hvert symbol representerer en spesifikk strømningsbanekonfigurasjon som bestemmer hvordan ventilen oppfører seg i forskjellige posisjoner. Symbolet er merket direkte på ventilhuset for enkel identifikasjon.
Symbol E representerer en konfigurasjon med lukket senter der alle porter er blokkert i nøytral posisjon. Denne utformingen er ideell når du trenger å holde en hydraulisk sylinder på plass uten avdrift. Når du flytter spaken til posisjon A, flyter trykket til port A mens port B kobles til tanken, og omvendt for posisjon B.
Symbol M har en design med åpent senter der portene A og B kobles til tanken i nøytral posisjon mens trykkporten forblir blokkert. Denne konfigurasjonen er vanlig i retningssvitsjeapplikasjoner der du ønsker minimal trykkoppbygging under nøytral. Strømningskapasiteten har en tendens til å være høyere med dette symbolet sammenlignet med andre.
Symbol C tilbyr en annen populær konfigurasjon der trykk kobles til tanken i nøytral mens arbeidsportene A og B er blokkert. Denne utformingen bidrar til å forhindre motorkryping i applikasjoner der det er mindre kritisk å opprettholde posisjonen enn å sikre at pumpen kan losse. Symbol J gir et tandemsenter hvor trykket delvis kobles til både tank- og arbeidsporter, nyttig i spesifikke applikasjoner som krever redusert trykk under nøytral.
Virkelige applikasjoner og industribruk
Retningsreguleringsventilen WMM 6 finner utbredt bruk i produksjonsanlegg der manuell styring av hydrauliske funksjoner er nødvendig. Sprøytestøpemaskiner har ofte disse ventilene for åpning og lukking av formen. Den direkte mekaniske kontrollen gir operatører taktil tilbakemelding som elektroniske kontroller ikke kan matche.
Mobilt utstyr representerer et annet stort bruksområde. Landbruksmaskiner, anleggsutstyr og materialhåndteringskjøretøyer bruker WMM 6 for funksjoner som drar fordel av manuell overstyring. Ventilens robuste konstruksjon tåler vibrasjoner og temperaturvariasjoner som er vanlige i mobile miljøer.
På farlige steder tilbyr WMM 6 XC-varianten eksplosjonssikker drift i samsvar med ATEX-direktivene. Dette gjør ventilen egnet for olje- og gassoperasjoner, gruvemiljøer og kjemiske prosessanlegg hvor brennbare atmosfærer kan være tilstede. XC-versjonen holder overflatetemperaturer under 100 grader Celsius og oppfyller kravene til utstyr i gruppe II kategori 2G/D.
Vedlikeholdsverksteder og testbenker bruker ofte retningsreguleringsventilen WMM 6 for manuell kontroll under oppsett og feilsøkingsprosedyrer. Ventilens enkle betjening og pålitelige ytelse gjør den ideell for applikasjoner der operatører trenger presis kontroll uten komplekse programmering eller oppsettsprosedyrer.
Sammenligning av WMM 6 med alternative løsninger
Innenfor Bosch Rexroth-produktserien sitter retningsreguleringsventilen WMM 6 sammen med andre manuelt betjente ventiler som tjener lignende formål, men med forskjellige aktiveringsmetoder. WMR 6-serien bruker rulle- eller stempelaktivering, noe som gjør den egnet for kamoperert sekvensiell kontroll. WMD 6-varianten har dreieknappbetjening, og tilbyr mer kompakt installasjon i applikasjoner med begrenset plass.
For fjernbetjeningskrav gir WMU 6-serien hydraulisk pilotkontroll i stedet for direkte manuell aktivering. Dette tillater ventildrift på avstand ved bruk av små pilotventiler. Dette øker imidlertid systemets kompleksitet og krever en pilottrykkkilde, som den grunnleggende WMM 6 ikke trenger.
Magnetstyrte ventiler som 4WE 6-serien tilbyr automatiseringsfordeler og integrasjon med elektroniske kontrollsystemer. Disse elektrisk betjente retningsreguleringsventilene reagerer på PLS-signaler og muliggjør kompleks sekvensering. De krever imidlertid elektrisk strøm og koster typisk omtrent 20 prosent mer enn den manuelle WMM 6. Den manuelle ventilen gir en pålitelig backup i tilfelle strømbrudd.
Retningsreguleringsventilen WMM 6 gir kostnadseffektivitet for applikasjoner der manuell betjening er akseptabel eller foretrukket. Dens enkelhet betyr lavere startkostnader, reduserte vedlikeholdskrav og utmerket langsiktig pålitelighet. Fraværet av elektriske komponenter eliminerer bekymringer om elektromagnetisk interferens eller elektriske feil.
Installasjonsretningslinjer og beste praksis
Riktig installasjon av retningsreguleringsventilen WMM 6 begynner med klargjøring av monteringsunderplatens overflate. Overflaten må være flat, ren og fri for riper eller skader som kan forårsake lekkasje. Påfør en tynn film med hydraulikkolje på O-ringtetningene før installasjon for å forhindre skade under montering.
Monter ventilen med fire M5-skruer med et tiltrekkingsmoment på 10 newtonmeter. Følg et diagonalt strammemønster for å sikre jevn trykkfordeling over monteringsoverflaten. Ventilen kan installeres i alle retninger siden den opererer på glidende spoleprinsipper i stedet for gravitasjonsavhengige mekanismer.
Systemfiltrering spiller en kritisk rolle i ventilens levetid. Installer filtre som er i stand til å oppnå ISO 4406 renhetskode 20/18/15 eller bedre, som tilsvarer omtrent 25 mikron filtrering. Forurensning er den viktigste årsaken til for tidlig slitasje i retningsreguleringsventiler, så det å opprettholde riktig væskerenhet kan ikke understrekes for mye.
Unngå bruk av retningsreguleringsventilen WMM 6 i hovedsakelig enveis strømningsapplikasjoner hvis mulig. Ubalanserte strømningskrefter kan forårsake akselerert slitasje og kan kreve installasjon av trykkkompenserende enheter. Når enveisdrift er uunngåelig, bør du vurdere å legge til gassinnsatser ved trykkporten for å redusere strømningskreftene og minimere spolens avbøyning.
Vedlikeholdshensyn og feilsøking
Regelmessig inspeksjon av retningsreguleringsventilen WMM 6 bør inkludere kontroll for ekstern lekkasje rundt huset og portforbindelsene. Små mengder siver kan tyde på slitte O-ringer som må skiftes. De fleste tetningssett er lett tilgjengelige og kan installeres uten spesialverktøy.
Ventilspolen skal bevege seg jevnt gjennom hele bevegelsesområdet uten binding eller overdreven kraft. Hvis betjeningskraften øker merkbart, kan dette tyde på forurensning i spoleboringen eller slitasje på spoleflatene. Intern inspeksjon krever fjerning av ventilen fra systemet og demontering i henhold til produsentens retningslinjer.
Ved drift med brannbestandige væsker som HFC-typer, forvent redusert levetid for tetningen sammenlignet med mineraloljedrift. Retningsreguleringsventilen WMM 6 forblir kompatibel med disse væskene, men vedlikeholdsintervallene bør forkortes med 30 til 50 prosent. Sørg for tilstrekkelig forhåndsbelastning på tankporten når du bruker HFC-væsker for å opprettholde riktig tetning.
For applikasjoner i eksplosive atmosfærer som bruker XC-varianten, anbefales periodisk verifisering av samsvar med overflatetemperaturen. Oppretthold detaljerte serviceoppføringer som viser samsvar med ATEX-krav. Eventuelle modifikasjoner eller reparasjoner må bevare de eksplosjonssikre egenskapene til ventilenheten.
Velge riktig konfigurasjon for dine behov
Å velge riktig retningsreguleringsventil WMM 6-modell krever nøye vurdering av dine applikasjonskrav. Start med å bestemme nødvendig strømningskapasitet og maksimalt driftstrykk. Mens ventilen håndterer opptil 60 liter per minutt og 315 bar, forlenger det vanligvis levetiden ved drift under maksimale verdier.
Deretter velger du spolesymbolet som samsvarer med funksjonskravene dine. Hvis du trenger å holde en last på plass, gir symbol E den laveste interne lekkasjen. For applikasjoner hvor pumpen må avlastes i nøytral, kan symbol C eller M være mer passende. Se nøye gjennom strømningsbanediagrammene for å sikre at det valgte symbolet gir ønsket kretsoppførsel.
Bestem om en sperremekanisme er nødvendig for søknaden din. Den valgfrie skrallelåsen holder spaken i den valgte posisjonen uten å kreve kontinuerlig operatørinndata. Denne funksjonen viser seg å være verdifull når en aktuator må forbli forlenget eller trukket tilbake i lengre perioder, selv om den reduserer maksimal strømningskapasitet litt.
Vurder driftsmiljøet når du spesifiserer tetningsmateriale. Standard NBR-tetninger fungerer godt for de fleste bruksområder som bruker mineraloljebaserte hydraulikkvæsker. De V-kodede FKM-tetningene gir bedre motstand mot høye temperaturer og visse syntetiske væsker. For bruk med eksplosiv atmosfære, spesifiser XC-varianten med passende ATEX-sertifiseringsdokumentasjon.
Væskekompatibilitet og systemintegrasjon
Retningsventilen WMM 6 fungerer vellykket med et bredt utvalg av hydrauliske væsker. Standard mineraloljer som oppfyller DIN 51524-spesifikasjonene gir utmerket levetid og ytelse. Biologisk nedbrytbare hydraulikkvæsker i HETG- og HEES-kategoriene er også kompatible, noe som gjør ventilen egnet for miljøsensitive applikasjoner.
Når du bruker vann-glykolvæsker klassifisert som HFC, vær oppmerksom på at komponentens levetid kan reduseres sammenlignet med mineraloljedrift. Disse væskene tilbyr brannmotstandsfordeler som oppveier vedlikeholdshensynet i mange bruksområder. Vannbaserte væsker krever nøye oppmerksomhet til systemdesign for å forhindre kavitasjon og sikre tilstrekkelig smøring av interne komponenter.
Systemdesignere bør vurdere trykkfall gjennom retningsreguleringsventilen WMM 6 når de beregner pumpebehov. Ved nominell strømning på 60 liter per minutt kan du forvente trykkfall fra 5 til 15 bar avhengig av spolesymbol og strømningsretning. Dette trykktapet må tas i betraktning i totale systemeffektivitetsberegninger.
Ventilen kan enkelt integreres med standard hydrauliske komponenter, inkludert pumper, sylindere, motorer og akkumulatorer. CETOP-monteringsgrensesnittet sikrer kompatibilitet med underplater fra forskjellige produsenter. Når du bytter ut eldre ventiler, må du kontrollere at portstørrelser og monteringsmønstre stemmer overens for å unngå installasjonsproblemer.
Fremtidig utvikling og industritrender
Mens retningsreguleringsventilen WMM 6 representerer utprøvd teknologi, fortsetter pågående utvikling å forbedre dens evner. Noen produsenter utforsker sensorintegrasjon som vil gi posisjonsfeedback uten å kompromittere ventilens iboende enkelhet. Slike utviklinger kan muliggjøre tilstandsovervåking samtidig som manuell drift opprettholdes som primær kontrollmetode.
Trenden mot Industry 4.0-tilkobling påvirker selv tradisjonelle komponenter som manuelle retningsventiler. Fremtidige versjoner kan inkludere trådløs overvåking av syklusteller, driftstemperatur og trykkforhold. Disse dataene kan støtte prediktive vedlikeholdsstrategier uten å kreve redesign av eksisterende hydrauliske systemer.
Miljøbestemmelser driver fortsatt etterspørselen etter biologisk nedbrytbare hydraulikkvæsker og redusert energiforbruk. Retningsventilen WMM 6 støtter allerede de fleste miljøvennlige væsker, og posisjonerer den godt for disse kravene. Pågående utvikling av tetningsmateriale bør ytterligere forbedre kompatibiliteten med nye væskeformuleringer.
Til tross for fremskritt innen elektronisk kontroll, opprettholder manuelle ventiler relevansen for reservesystemer, nødoperasjoner og applikasjoner der enkelhet og pålitelighet oppveier automatiseringsfordelene. Retningsreguleringsventilen WMM 6 vil sannsynligvis fortsette å tjene disse rollene mens den gradvis innlemmer overvåkingsfunksjoner som forbedrer i stedet for å erstatte dens kjerne manuelle operasjon.
Anskaffelses- og tilgjengelighetshensyn
Retningsreguleringsventilen WMM 6 er allment tilgjengelig gjennom autoriserte Bosch Rexroth-distributører over hele verden. Ledetider varierer vanligvis fra umiddelbar tilgjengelighet for vanlige konfigurasjoner til flere uker for spesialiserte varianter. Når du planlegger systeminstallasjoner eller vedlikehold, ta hensyn til anskaffelsestid, spesielt for mindre vanlige spolesymboler eller eksplosjonssikre versjoner.
Prisene varierer basert på konfigurasjon, med grunnleggende modeller som starter rundt 100 til 300 euro for kjøp av én enhet. Volumprising reduserer kostnadene per enhet betydelig for prosjekter som krever flere ventiler. Autoriserte distributører kan gi detaljerte tilbud basert på spesifikke modellkoder og kvanta.
Når du kjøper retningsreguleringsventilen WMM 6, må du kontrollere at leverandørene leverer ekte Bosch Rexroth-produkter med passende dokumentasjon. Forfalskede hydrauliske komponenter representerer en betydelig bekymring i enkelte markeder, og kan potensielt kompromittere systemsikkerhet og ytelse. Be om samsvarssertifikater og kontroller delenummer mot offisielle kataloger.
Tilgjengelighet av teknisk støtte bør ta hensyn til leverandørvalg. Distributører med intern hydraulikkekspertise kan bistå med søknadsspørsmål, feilsøking og systemdesignstøtte. Denne verdiøkende tjenesten viser seg ofte å være viktigere enn mindre prisforskjeller, spesielt for kritiske applikasjoner eller komplekse systemer.
Konklusjon
Retningsventilen WMM 6 gir pålitelig manuell kontroll for hydrauliske systemer på tvers av ulike bransjer og bruksområder. Dens velprøvde design, standardiserte grensesnitt og robuste konstruksjon gjør den til et praktisk valg når direkte operatørkontroll er ønsket eller nødvendig. Å forstå de tekniske spesifikasjonene, konfigurasjonsalternativene og de riktige bruksretningslinjene sikrer vellykket integrering i ditt hydrauliske system.
Enten du designer nytt utstyr, oppgraderer eksisterende systemer eller spesifiserer erstatningskomponenter, fortjener WMM 6 å vurderes for manuelle retningskontrollapplikasjoner. Kombinasjonen av ytelse, pålitelighet og kostnadseffektivitet har etablert den som en standardløsning i hydraulikkindustrien. Med riktig valg, installasjon og vedlikehold gir denne ventilen årevis med problemfri service i krevende hydrauliske applikasjoner.
