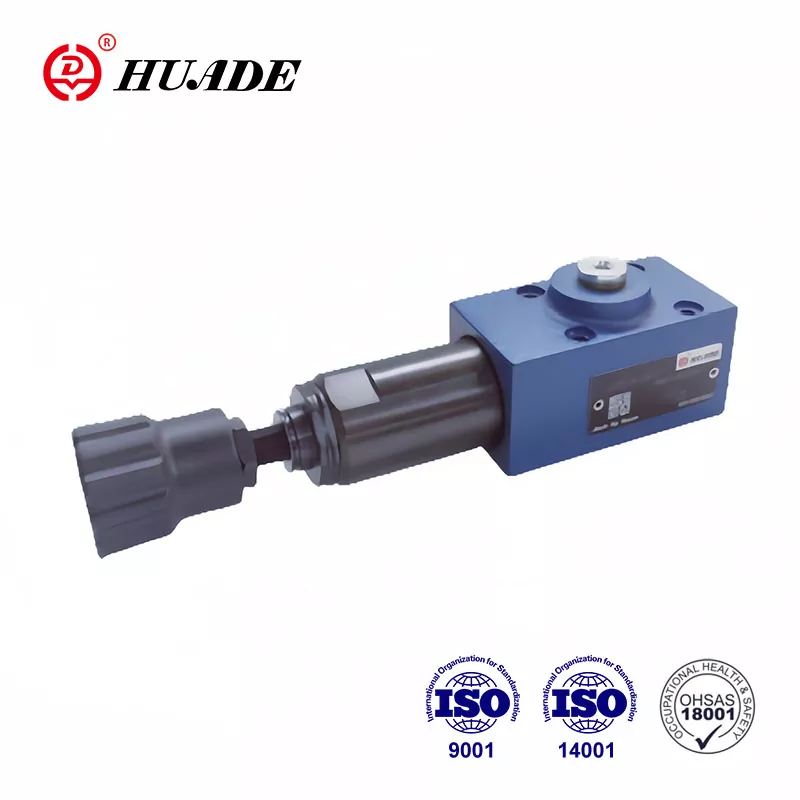

Trykksekvensventil DZ 6 DP

Ventilen type DZ 6 DP er en direkte betjent trykksekvensventil. Gjennom to langsiktige og dyptgående samarbeid med Rexroth kan Huade® hydrauliske trykkventiler matche Rexroth i ytelse. Denne trykksekvensventilen kan brukes mye i det hydrauliske systemet for løfte- og transportmaskiner, anleggsmaskiner, industrikjøretøyer, maskinverktøy, skip, metallurgi og annet utstyr.

Produktparameter for trykksekvensventil DZ 6 DP

Produktfunksjon og bruk av trykksekvensventil DZ 6 DP

Funksjoner:

▶ For montering av underplate

▶ 5 trykktrinn

▶ 4 Justeringselementer:

. Dreieknapp

. Hodeskrue med sekskant og beskyttelseshette,

Låsbar dreieknapp med skala

Dreieknapp med skala

▶ Tilbakeslagsventil, valgfritt

▶ Monteringsmønster i henhold til DIN 24 340, form A, ISO 4401 og CETOP - RP 121H

Søknad:

Trykksekvensventil DZ 6 DP brukes for trykkavhengig tilkobling av et andre system.

Seksjon og symbol for trykksekvensventil DZ 6 DP

Innstillingen av sekvenstrykket skjer via justeringselementet (4).

Fjæren (3) holder kontrollspolen (2) i nøytral posisjon, ventilen er blokkert. Trykket i kanal P er tilstede ved spoleoverflaten til kontrollspolen (2) overfor fjæren (3) via kontrollledningen (6).

Hvis trykket i kanal P når innstilt verdi for fjæren (3) flyttes kontrollspolen (2) til venstre og koblingen P til A åpnes. Systemet ved kanal A kobles til uten at trykkreduksjonen faller i kanal P.

Styresignalet kommer internt via styreledningen (6) fra kanal P eller eksternt via port B (X).

Avhengig av bruken av ventilen er lekkasjeoljedreneringen eksternt via port T(Y) eller internt via A.

struktur av DZ 6 DP 1 -50B

Symboler for DZ 6 DP-10B
