Når det kommer til hydrauliske systemer som trenger absolutt pålitelighet, skiller tallerkenretningsventilen M-SEW 6 fra Bosch Rexroth seg ut som en seriøs utfordrer. Denne ventilen løser et problem som tradisjonelle spoleventiler rett og slett ikke kan håndtere: fullstendig lekkasjefri isolasjon under høyt trykk. Hvis du jobber med hydrauliske systemer der selv små lekkasjer betyr noe, kan du spare betydelig hodepine ved å forstå hva som gjør M-SEW 6 annerledes.
Hva gjør en poppet-ventil annerledes

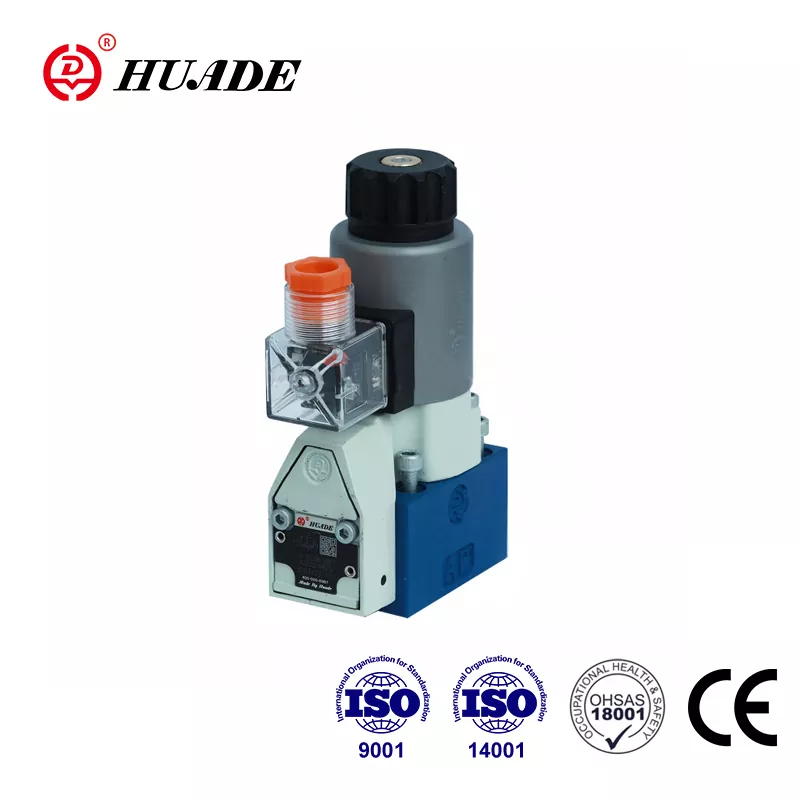

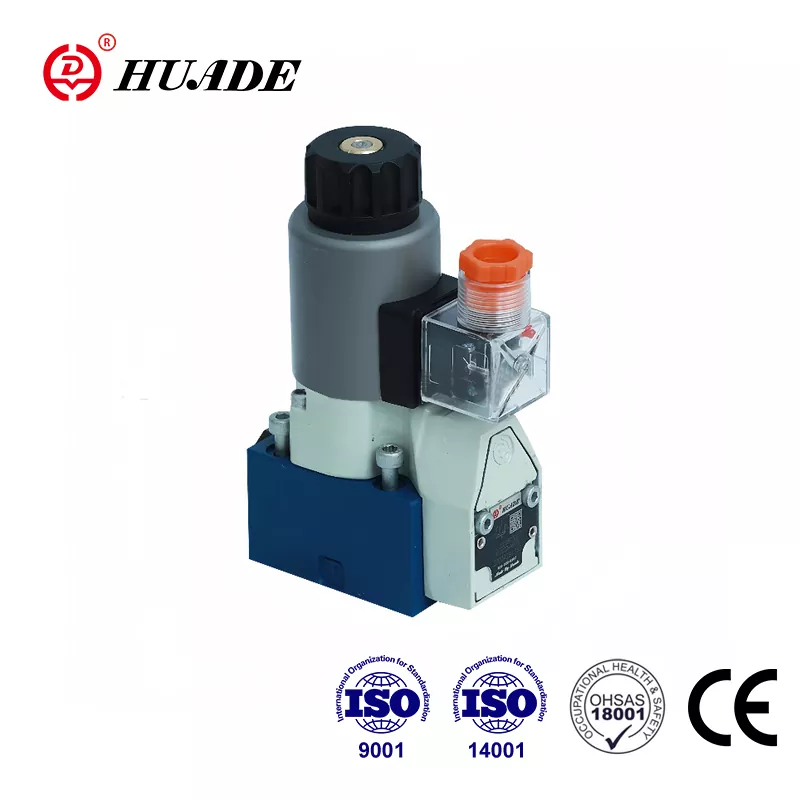

Tallerkenretningsventilen M-SEW 6 bruker en fundamentalt annen tilnærming enn de fleste hydrauliske ventiler du kan møte. I stedet for å skyve metalldeler som skaper tetninger gjennom stramme toleranser, bruker denne ventilen en herdet kule eller kjegle som fysisk blokkerer strømmen ved å sitte mot en nøyaktig maskinert overflate. Tenk på det som en flaskekork kontra en skyvedør. Flaskekorken skaper en fullstendig forsegling når den trykkes ned, mens en skyvedør alltid har et mellomrom, uansett hvor tett passformen er.
Dette designvalget betyr enormt mye i virkelige applikasjoner. Tradisjonelle spoleventiler lekker alltid til en viss grad internt. Jo strammere toleranser, jo mindre lekker de, men lekkasjen blir aldri null. M-SEW 6 tallerkens retningsventil eliminerer dette problemet helt gjennom sin setebaserte design. Når tallerkenelementet presser mot setet, stopper flyten helt.
Trykkegenskaper som skiller det
M-SEW 6-tallerkens retningsventil håndterer trykk opp til 630 bar, som tilsvarer omtrent 9150 psi. For sammenheng, de fleste standard D03 størrelse ventiler maks ut rundt 350 bar. Denne nesten doblede trykkvurderingen er ikke bare et tall på et dataark. Det representerer en grunnleggende ingeniørmessig forpliktelse til strukturell integritet som påvirker alt fra husets tykkelse til monteringskravene.
Å operere ved 630 bar skaper enorme krefter som prøver å skille ventilen fra monteringsoverflaten. Et typisk D03-ventiltilkoblingsområde opplever over 4000 pund separasjonskraft ved dette trykket. M-SEW 6 tallerkens retningsventil håndterer dette gjennom spesifikke monteringskrav som må følges nøyaktig. Monteringsoverflaten trenger flathet innenfor 0,01 mm per 100 mm og en overflateruhet på Rz 0,8. Monteringsboltene, M5x45 klasse 10,9, må trekkes til med nøyaktig 8,9 Nm.
Hvordan M-SEW 6 faktisk fungerer
Tallerkenretningsventilen M-SEW 6 fungerer gjennom direkte magnetaktivering. Når du aktiverer spolen, genererer den magnetisk kraft som trekker tallerkenelementet av setet, og tillater flyt. Når strømløs, en returfjær og systemtrykk smeller tallerkenen tilbake på setet, og blokkerer strømmen umiddelbart. Dette gir retningsventilen M-SEW 6 tallerkener bemerkelsesverdig raske koblingstider, spesielt ved lukking.
Byttehastighetene forteller en viktig historie. Ved drift på ren 24V DC, aktiveres ventilen på 25 til 40 millisekunder og deaktiveres på bare 10 til 15 millisekunder. Denne avspenningstiden er eksepsjonelt rask sammenlignet med spoleventiler, som betyr enormt mye i sikkerhetsapplikasjoner. Hvis noe går galt og du må stoppe flyten umiddelbart, kan de ekstra millisekundene være kritiske.
Men hvis du kjører retningsventilen M-SEW 6 på vekselstrøm gjennom en likeretter, endres ytelsen betydelig. Spenningstiden øker til 35 til 55 millisekunder fordi likeretterkretsen har filtrerende kondensatorer som bremser strømnedgangen i spolen. Denne tre til fire ganger langsommere responsen kan være akseptabel for noen applikasjoner, men for nødavstengningssystemer gir direkte DC-drift klart bedre ytelse.
Konfigurasjonsalternativer og hva de betyr
M-SEW 6 tallerkens retningsventil kommer i flere funksjonelle konfigurasjoner. De vanligste er 3/2-veis versjonene med symbolene U og C. U-symbolet representerer normalt åpen konfigurasjon der port P kobles til port A når ventilen ikke er aktivert. C-symbolet representerer normalt lukket hvor P til A er blokkert når de ikke er aktivert. Disse 3/2-konfigurasjonene er der tallerkenventiler virkelig skinner fordi de kan opprettholde perfekt isolasjon med enkel geometri.
The valve also comes in 4/2-way configurations with symbols D and Y, though these are somewhat less common. Å lage en 4/2-funksjon med tallerkenelementer er mekanisk mer komplisert fordi du må opprettholde lekkasjefri isolasjon ved flere porter samtidig. Designavveiningene blir mer utfordrende, og det er derfor Rexroth legger vekt på 3/2-versjonene hvor tallerkenretningsventilen M-SEW 6 kan levere sin maksimale pålitelighet og trykkevne.
Strømningskapasiteten er maksimalt 25 liter per minutt. Dette kan virke lavt sammenlignet med noen spoleventiler, men det er faktisk rimelig for en D03-størrelse direkte betjent tallerkenventil. Solenoiden må overvinne både fjærkraften og trykkkraften som virker på tallerkenelementet. Å øke strømningskapasiteten vil kreve et større tallerkenområde, noe som vil kreve en upraktisk stor solenoid for direkte drift.
Bestillingskodestruktur forklart
M-SEW 6 tallerkens retningsventil bruker en 16-posisjons bestillingskode som spesifiserer hver tekniske detalj. Å forstå denne koden hjelper deg med å få akkurat den ventilen du trenger. Posisjon 01 spesifiserer væsketypen, som er M for mineralolje. Posisjon 02 indikerer om det er en 2-veis, 3-veis eller 4-veis ventil. Posisjon 03 er SEW, noe som bekrefter at det er en direktebetjent ventil i tallerkenstil.
Posisjon 04 bekrefter størrelsen som 6, som tilsvarer NG6- eller D03-standarden. Posisjon 05 er ditt symbolvalg som U eller C. Posisjon 07 spesifiserer trykkklassifiseringen, enten 420 eller 630 bar. Posisjon 09 håndterer spenning, med G24 som standard 24V DC. Alternativer som G96 og G110 indikerer drift på 110V eller 120V AC gjennom retting.
Posisjon 12 blir viktig hvis du trenger posisjonsovervåking. M-SEW 6 tallerkens retningsventil kan utstyres med induktive sensorer (QMAG24 eller QMBG24) som bekrefter ventilens faktiske posisjon. Disse overvåkingsalternativene fungerer imidlertid bare med 420 bar-versjonen. Det tykkere huset som kreves for 630 bar drift gir ikke plass til standard sensormonteringsarrangement.
Posisjon 13 lar deg legge til gass- eller tilbakeslagsventilinnsatser. Gassinnsatsene, betegnet B12 til B22, begrenser strømmen i forskjellige grader. Når du bruker tallerkenretningsventilen M-SEW 6 med maksimalt trykk og strømning, kan disse innsatsene forhindre vannslag og kavitasjon under veksling. Posisjon 14 spesifiserer tetningsmateriale, enten standard NBR eller FKM (angitt med V-suffiks) for kompatibilitet med spesielle væsker.
Væskekompatibilitetshensyn
M-SEW retningsventilen med 6 tallerkener fungerer med standard mineraloljer som oppfyller DIN 51524-spesifikasjonene. Den håndterer også ulike biologisk nedbrytbare og brannbestandige væsker, inkludert HEES, HEPG, HETG, HFDR og HFDU-typer. Valget av tetningsmateriale blir kritisk her. Standard NBR-tetninger fungerer fint med mineralolje og fungerer fra -30°C til +80°C. Hvis du bruker visse syntetiske estere eller polyglykolvæsker, må du spesifisere FKM-forseglinger med V-suffikset. FKM-tetninger har et litt smalere temperaturområde på -20°C til +80°C, men gir nødvendig kjemisk motstand.
Å velge feil forsegling fører til rask nedbrytning. NBR-tetninger vil svelle og svikte i visse syntetiske væsker, mens FKM-tetninger kan stivne og sprekke hvis de brukes utenfor deres temperaturområde. Tallerkenretningsventilen M-SEW 6-dokumentasjonen spesifiserer tydelig hvilken tetning som fungerer med hvilken væske, og å følge disse retningslinjene er ikke valgfritt.
Installasjonskrav du ikke kan ignorere
Korrekt montering av retningsventilen M-SEW 6 avgjør om den fungerer som designet eller lekker under trykk. Ventilen monteres på en D03/NG6 manifold eller underplate ved hjelp av fire M5x45 bolter. Disse boltene må ha en styrke på 10,9 og være tiltrukket til nøyaktig 8,9 Nm. Under-moment gjør at huset kan skilles fra monteringsoverflaten under trykk. Overmomentering kan deformere monteringsoverflaten, og skape spenningskonsentrasjoner som fører til tetningssvikt.
O-ringene ved portene betyr også noe. Port P bruker en 10x2 mm O-ring mens portene A og B bruker 9,25x1,78 mm O-ringer. Dette er ikke vilkårlige størrelser. De er tilpasset spordimensjonene og forventede trykkbelastninger. Bruk av feil O-ringer eller skadede O-ringer garanterer lekkasje som motvirker hele hensikten med å velge en tallerkenretningsventil M-SEW 6 i utgangspunktet.
Magnetspolen festes med en låsemutter trukket til 4 Nm. Dette kan virke mindre kritisk enn hovedmonteringsboltene, men løs solenoidmontering forårsaker innrettingsproblemer som øker det magnetiske gapet, reduserer kraften og potensielt forhindrer full tallerkenvandring. Ventilen kan se ut til å fungere, men ikke helt åpen eller lukket, noe som forårsaker strømningsbegrensninger eller ufullstendig forsegling.
Vedlikeholdsfordeler innebygd i design
Et smart aspekt ved retningsventilen M-SEW 6 tallerkener er den avtagbare og roterbare spoledesignen. Magnetspolen kan fjernes og erstattes uten å forstyrre det trykkholdige hydraulikkhuset. Dette betyr at du kan utføre elektrisk vedlikehold uten å redusere trykket i hele hydraulikksystemet. I høytrykkssystemer er trykkavlastning og trykkreduksjon tidkrevende og potensielt risikabelt. Å kunne bytte en defekt spole uten å berøre den hydrauliske kretsen reduserer nedetiden betydelig.
Spolen roterer 90 grader, noe som hjelper med kabelføring i tette manifoldblokker. Du kan orientere den elektriske tilkoblingen for å unngå interferens med tilstøtende komponenter. Denne fleksibiliteten gjør tallerkenretningsventilen M-SEW 6 lettere å integrere i komplekse sammenstillinger der plassen er begrenset.
Selve tallerkendesignen krever mindre vedlikehold enn spoleventiler. Det er ingen nøyaktig maskinerte glideflater som gradvis slites og øker lekkasje. Poppen tetter enten eller så gjør den det ikke. Så lenge forurensning ikke skader seteflatene, opprettholder ventilen sin nulllekkasjeytelse i det vesentlige på ubestemt tid.
Hvor denne ventilen gir mest mening
Tallerkenretningsventilen M-SEW 6 utmerker seg i applikasjoner der laster må holdes uten drift i lengre perioder. Hydrauliske klemsystemer i verktøymaskiner representerer et perfekt bruksområde. Når klemmen lukkes på et arbeidsstykke, må den forbli fastklemt med null trykktap under bearbeiding. Selv en liten lekkasje vil tillate at klemmen sakte løsner, noe som potensielt kan føre til at arbeidsstykket forskyves under kutteoperasjoner.
Akkumulatorisolering er en annen naturlig passform. Når du lader en akkumulator og deretter trenger å isolere den fra resten av kretsen, vil en lekkende isolasjonsventil gradvis tappe trykket ut av akkumulatoren. M-SEW 6 tallerkens retningsventil opprettholder dette trykket på ubestemt tid. Sikkerhetskretser har også enorm nytte. Hvis et sikkerhetssystem er avhengig av å forhindre strømning når det er strømløs, kan intern lekkasje gjennom en spoleventil tillate utilsiktet bevegelse selv når kontrollsignalet er av.
Testsystemer som trenger å holde trykket for lekkasjedeteksjon krever nulllekkasjeisolasjonsventiler. Høytrykksformings- og smipresser opererer ved trykk der M-SEW 6s 630 bar-klassifisering blir verdifull. Undervannshydraulikksystemer møter både høyt trykk og strenge krav til pålitelighet der tallerkenretningsventilen M-SEW 6s lekkasjefrie design gir kritiske sikkerhetsmarginer.
Sammenligning mot konkurransedyktige alternativer
Parker Hannifins D1SE-serie representerer den nærmeste direkte konkurransen til M-SEW 6 tallerkens retningsventil i størrelsesområdet D03. D1SE håndterer trykk opptil 350 bar og flyter opptil 20 liter per minutt. Den bruker en lignende tallerkendesignfilosofi med sitteelementer av kjegletype. Koblingstidene er langsommere, rundt 50 ms for strømtilførsel og 60 ms for strømløsing ved DC-drift.
Trykkforskjellen mellom 350 bar og 630 bar avslører ulike markedsstrategier. Parker sikter D1SE mot det bredere markedet av applikasjoner som trenger lekkasjefri isolasjon ved normalt industrielt trykk. Rexroth plasserer retningsventilen M-SEW 6 tallerkener for premiumsegmentet der ekstreme trykkevner rettferdiggjør høyere kostnader. Applikasjoner som virkelig trenger 630 bar-kapasitet har begrensede alternativer, noe som gir Rexroth en sterk posisjon i den nisjen.
De raskere koblingstidene til M-SEW 6, spesielt 10-15 ms deaktiveringstiden, gir en håndgripelig sikkerhetsfordel i nødstengingsscenarier. Denne forskjellen på 45 ms mellom M-SEW 6 og D1SE kan avgjøre om en maskin stopper før den forårsaker skade eller personskade. For sikkerhetskritiske applikasjoner er raskere responstider ikke bare fine funksjoner, de er essensielle krav.
Forstå avveiningene
Å velge en tallerkenretningsventil M-SEW 6 betyr å akseptere visse begrensninger. Strømningskapasiteten på 25 liter per minutt vil ikke tilfredsstille applikasjoner som trenger høye strømningshastigheter. Trykkubalansen som er iboende i tallerkendesignen betyr at solenoiden jobber hardere for å åpne ventilen mot systemtrykket. Direktebetjente tallerkenventiler når praktiske grenser rundt strømnings- og trykkområdene M-SEW 6 oppnår. Å gå betydelig større vil kreve pilotdrift, noe som øker kompleksitet og kostnader.
Kravene til monteringspresisjon er strengere enn vanlige spoleventiler. Du kan ikke bolte retningsventilen M-SEW 6 tallerkener på en grovbearbeidet overflate og forvente at den tetter ved 630 bar. Manifolden eller underplaten trenger riktig maskinering for å oppfylle planhets- og finishspesifikasjonene. Dette øker kostnadene for det totale systemet, men gir null-lekkasjeytelsen som rettferdiggjør å velge en tallerkenventil i utgangspunktet.
Posisjonsovervåkingsbegrensningen på 630 bar-versjonen er viktig i applikasjoner som krever funksjonell sikkerhetsverifisering. Hvis sikkerhetsanalysen din fastslår at du trenger tilbakemelding på posisjonen for å bevise at ventilen er stengt, må du godta trykkgrensen på 420 bar. Dette representerer en grunnleggende ingeniørmessig avveining der Rexroth valgte å ikke kompromittere den strukturelle integriteten som er nødvendig for 630 bar for å få plass til sensorer.
Gjør det riktige valget for søknaden din
Hvis applikasjonen din absolutt krever null intern lekkasje, hører tallerkenretningsventilen M-SEW 6 til på din shortlist. Hvis du trenger å holde trykket over 400 bar, smalner alternativene dine betraktelig, og M-SEW 6 blir et av få levedyktige valg i D03-størrelsen. Hvis rask energiløsreaksjon er viktig for sikkerheten, gir 10-15ms koblingstiden virkelige fordeler. Hvis du jobber med biologisk nedbrytbare eller brannbestandige væsker, håndterer FKM-tetningsalternativet kompatibilitet som noen konkurrerende ventiler ikke tilbyr.
Omvendt, hvis du trenger høye strømningshastigheter over 30 liter per minutt, vil ikke M-SEW 6 tallerkens retningsventilen fungere. Hvis applikasjonen din involverer hyppig sykling ved maksimal strømning og trykk, bør du nøye vurdere om ventilen holder seg innenfor ytelsesgrensene eller om du trenger gassinnsatser for å håndtere forholdene. Hvis du trenger 4/2 funksjonalitet med komplekse koblingskrav, kan en spoleventil faktisk være enklere til tross for lekkasjeegenskapene.
Den totale eierkostnadsberegningen favoriserer retningsventilen M-SEW 6 tallerkenventiler i applikasjoner der nedetiden er dyr. Den lange levetiden, minimal slitasje og enkel utskifting av spole reduserer vedlikeholdskostnadene og systemets nedetid. Den opprinnelige kjøpsprisen er høyere enn standard spoleventiler, men i kritiske applikasjoner hvor pålitelighet er viktig, amortiseres denne premiumkostnaden raskt.
Teknisk dokumentasjon og støtte
Bosch Rexroth gir omfattende teknisk dokumentasjon for retningsventilen M-SEW 6, inkludert CAD-modeller i flere formater, fulldimensjonale tegninger og detaljerte ytelseskurver. Dokumentasjonen spesifiserer tydelig alle installasjonskrav, O-ringsspesifikasjoner, dreiemomentverdier og informasjon om væskekompatibilitet. Å følge disse spesifikasjonene nøyaktig er avgjørende for å oppnå den nominelle ytelsen.
Ventilen er i samsvar med ISO 4401-03-02-0-05 og DIN 24340 Form A monteringsstandarder, og sikrer kompatibilitet med industristandard manifolder og underplater. Denne standardiseringen reduserer integreringsrisikoen og gjør M-SEW 6 tallerkens retningsventil til en enkel erstatning for andre D03-ventiler ved oppgradering av et system for bedre lekkasjeytelse.
Endelige betraktninger
Bosch Rexroth M-SEW 6 tallerkens retningsventil representerer en spesialisert løsning for krevende bruksområder. Det prøver ikke å være alt for alle applikasjoner. I stedet fokuserer den på å gjøre én jobb eksepsjonelt bra: å gi lekkasjefri isolasjon ved trykk på opptil 630 bar i en standardisert D03-pakke. Konstruksjonen som gjør dette mulig krever oppmerksomhet på detaljer under installasjon og påføring, men leverer ytelse som konvensjonelle spoleventiler rett og slett ikke kan matche.
For ingeniører som arbeider med lastholdende kretser, sikkerhetssystemer eller høytrykksapplikasjoner, kan det å forstå hva M-SEW 6 tallerkenretningsventilen tilbyr, gjøre informerte komponentvalg. Ventilens evner samsvarer med spesifikke krav der dens styrker betyr mest. Å velge den for riktig applikasjon gir pålitelig, lekkasjefri ytelse som rettferdiggjør dens førsteklasses posisjonering i markedet.
