Når du arbeider med hydrauliske systemer, blir kontroll av væskestrømmen i begge retninger kritisk for sikkerhet og ytelse. Den pilotstyrte tilbakeslagsventilen SV tjener akkurat dette formålet ved å tillate fri strømning i én retning mens den blokkerer revers strømning inntil den blir beordret til å åpne. Denne smarte ventildesignen har blitt essensiell i moderne hydrauliske applikasjoner der lastholding og kontrollert frigjøring er nødvendig.

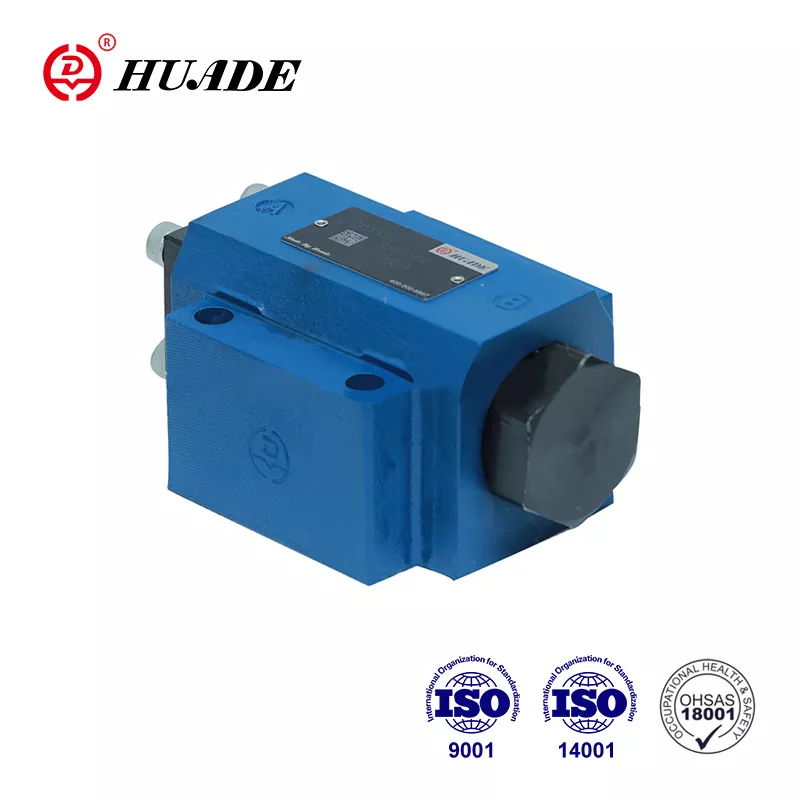

Den pilotstyrte tilbakeslagsventilen SV skiller seg fra standard tilbakeslagsventiler gjennom sin unike kontrollmekanisme. Mens tradisjonelle tilbakeslagsventiler ganske enkelt forhindrer tilbakestrømning, legger SV-versjonen til en pilotkontrollport som kan overstyre blokkeringsfunksjonen ved behov. Dette tilsynelatende enkle tillegget forvandler ventilen fra en passiv komponent til et aktivt kontrollelement.
Forstå det grunnleggende designet
Den pilotstyrte tilbakeslagsventilen SV består av flere nøkkelkomponenter som arbeider sammen. Hovedventilen håndterer den primære strømningsveien fra port A til port B. Når væske strømmer i denne retningen, skyver trykk tallerkenen åpen mot en lett fjær, og tillater nesten ubegrenset passasje. Trykkfallet måler typisk rundt 4 bar ved 100 liter per minutt for en standard NG10-størrelsesventil.
Den motsatte retningen forteller en annen historie. Når trykket bygges opp ved port B og prøver å strømme tilbake mot port A, setter tallerkenventilen seg fast mot tetningsoverflaten. Systemtrykket bidrar faktisk til å skape denne tetningen, med den komprimerte fjæren som gir ekstra kraft. Denne konstruksjonen oppnår lekkasjehastigheter under 0,1 milliliter per minutt selv ved maksimalt arbeidstrykk på 315 bar.
Pilotkontrollmekanismen bruker port X for å overstyre blokkeringsfunksjonen. Når pilottrykket når kontrollstemplet, genererer det tilstrekkelig kraft til å skyve hovedventilen av setet til tross for det motsatte belastningstrykket. Det nødvendige pilottrykket går vanligvis omtrent 5 bar over lasttrykket for pålitelig åpning.
Hvordan trykkområder bestemmer ytelsen
Effektiviteten til en pilotbetjent tilbakeslagsventil SV avhenger sterkt av forholdet mellom ulike trykkområder i ventilen. Ingeniører utpeker disse områdene som A1 til A4, som hver tjener et spesifikt formål i kraftbalanseligningen.
Område A1 representerer hovedventilflaten som er utsatt for belastningstrykk. For en størrelse 10 ventil måler denne omtrent 1,33 kvadratcentimeter. Område A2 viser pilotplatens overflate, typisk en fjerdedel av størrelsen på A1. Kontrollstempelområdet A3 må være stort nok til å overvinne de kombinerte kreftene fra lasttrykk og fjærspenning, vanligvis fra 2 til 3,8 kvadratcentimeter for mindre ventiler.
Kraftbalansen bestemmer når ventilen åpner. Belastningstrykk multiplisert med den effektive arealforskjellen mellom A1 og A2, pluss fjærkraft, må overvinnes med pilottrykk som virker på området A3. Dette matematiske forholdet sikrer forutsigbar drift på tvers av varierende belastningsforhold.
To hovedkonfigurasjonstyper
Pilotstyrte tilbakeslagsventiler kommer i SV- og SL-konfigurasjoner, hver tilpasset forskjellige kretskrav. SV-typen har intern dreneringsruting der pilotkammeret ventilerer tilbake til port A. Denne kompakte utformingen fungerer godt når port A kobles til tank eller lavt trykk, noe som gjør installasjonen enkel og minimerer eksterne tilkoblinger.
SL-konfigurasjonen legger til en separat ekstern dreneringsport Y. Dette arrangementet viser seg nødvendig når port A bærer betydelig trykk som ville forstyrre pilotdriften. Ved å dirigere kontrollkammerdrenering uavhengig, fungerer ventilen pålitelig selv med forhåndsbelastede eller trykksatte A-porter. Det ringformede området A4, mindre enn A3, bestemmer det effektive kontrollområdet i SL-ventiler.
Valget mellom SV og SL avhenger av kretsdesignet ditt. Hvis port A forblir nær atmosfæretrykk, er vanligvis den enklere SV-versjonen tilstrekkelig. Når port A ser betydelig trykk eller kobles til en annen trykksatt komponent, forhindrer SL-konfigurasjonen uønsket pilotinterferens.
Dekompresjonsfunksjonen
Standard pilotstyrte tilbakeslagsventiler kan skape betydelige trykktopper ved åpning under høy belastning. Den plutselige utløsningen av innestengt trykk genererer hydraulisk sjokk som belaster komponenter og skaper støy. For å løse dette problemet utviklet produsenter A-type dekompresjonsvarianten.
Dekompresjonsmekanismen har en liten kuleventil som åpner litt før hovedventilen. Dette tillater kontrollert trykkreduksjon i kontrollvolumet, og begrenser vanligvis trykkfallet til under 50 bar. For en størrelse 10 ventil måler kontrollvolumet ca. 2,5 kubikkcentimeter, som må dekomprimeres før full åpning skjer.
Dekompresjonsprosessen legger til en kort forsinkelse i ventilresponsen, men reduserer systembelastningen betydelig. Applikasjoner som involverer store sylindre eller høy treghet belastninger drar spesielt nytte av denne funksjonen. Avveiningen mellom responstid og jevn drift krever nøye vurdering under systemdesign.
Størrelsesområder og strømningskapasitet
Den pilotstyrte tilbakeslagsventilen SV-serien spenner fra størrelse 06 til 32, etter ISO 5781-standarder. Hver størrelsesbetegnelse tilsvarer omtrent den nominelle portdiameteren i millimeter delt på omtrent 1,6. Denne standardiseringen hjelper ingeniører raskt å beregne ventilkapasitet og monteringskrav.
Størrelse 06 og 10 ventiler håndterer strømmer opp til 150 liter per minutt, som veier mellom 0,8 og 1,8 kilo. Disse kompakte enhetene passer til trange steder samtidig som de gir pålitelig lastholding for små til mellomstore sylindre. Det beskjedne kontrollvolumet på 1,2 til 2,5 kubikkcentimeter gir raske responstider.
Middels størrelse 16 og 20 rommer strømninger fra 150 til 300 liter per minutt. Fysiske dimensjoner øker tilsvarende, med størrelse 20 ventiler som veier rundt 7,8 kilo. De større kontrollvolumene på 5 til 10,8 kubikkcentimeter krever mer pilotolje, men håndterer proporsjonalt større strømningskrefter.
Størrelse 25 og 32 ventiler tjener tunge applikasjoner med strømningskapasiteter som når 550 liter per minutt. Disse betydelige ventilene veier 8 til 12 kilo og krever robust montering. Kontrollvolum på 12 til 19,27 kubikkcentimeter sikrer tilstrekkelig pilotkraft selv mot maksimalt lasttrykk.
Installasjonshensyn

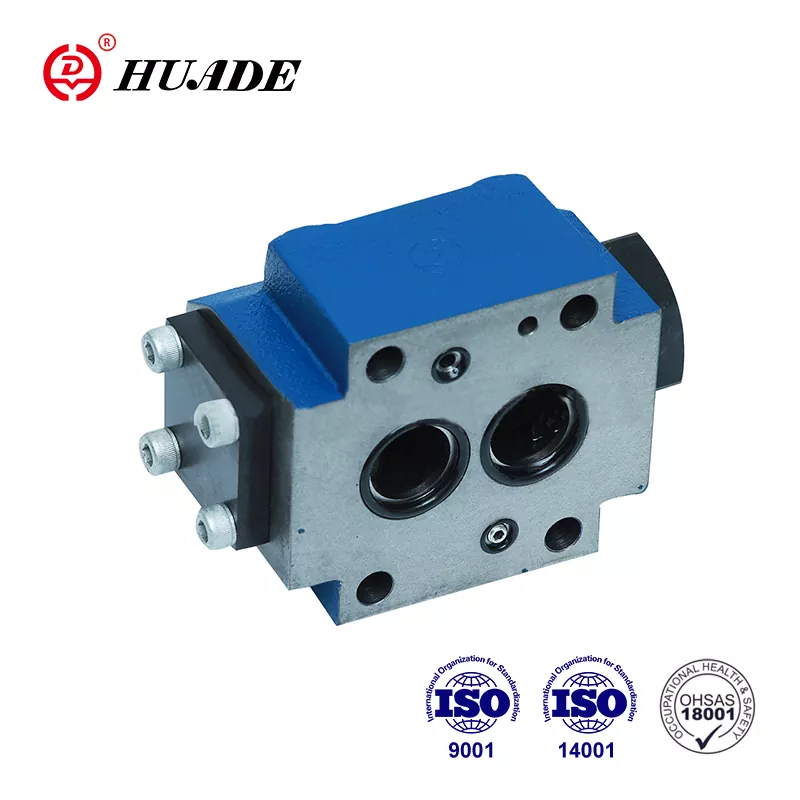

Riktig montering sikrer lang levetid og pålitelig drift. Den pilotstyrte tilbakeslagsventilen SV monteres vanligvis på en underplate som følger ISO 5781 grensesnittstandarder. Monteringsflaten krever en maksimal ruhet på 1 mikrometer for å forhindre lekkasjebaner rundt tetningspakningen.
Monteringsbolter må trekkes til riktig for å oppnå riktig tetning uten å forvrenge ventilhuset. Standardspesifikasjoner krever 75 newtonmeter med en friksjonskoeffisient på 0,14. Størrelse 10-ventiler bruker fire M10-bolter på 50 millimeter lengde, mens størrelse 32 krever seks M10-bolter på 85 millimeter lange. Ujevn dreiemomentfordeling kan deformere monteringsoverflaten og kompromittere tetningsintegriteten.
Orienteringen spiller generelt ingen rolle for pilotstyrte tilbakeslagsventiler siden de er avhengige av trykkkrefter i stedet for tyngdekraften. Monteringsposisjonen bør imidlertid gi enkel tilgang til justeringsfunksjoner hvis de finnes. Vurder plasseringen av pilot- og dreneringsporter når du planlegger rørforbindelser for å minimere ekstern linjeføring.
Krav til hydraulikkvæske
Den pilotstyrte tilbakeslagsventilen SV fungerer pålitelig med standard mineralbaserte hydraulikkoljer som oppfyller HL- eller HLP-spesifikasjonene. Driftsviskositeten varierer fra 2,8 til 500 kvadratmillimeter per sekund, selv om optimal ytelse skjer mellom 16 og 46 centistokes ved 40 grader Celsius. Lavere viskositet reduserer trykkfallet, men kan øke lekkasje, mens høyere viskositet gjør det motsatte.
Temperaturgrenser avhenger av tetningsmaterialer. Standard nitrilgummitetninger tåler minus 30 til pluss 80 grader Celsius, egnet for de fleste industrielle miljøer. Applikasjoner som involverer høye temperaturer eller syntetiske væsker drar nytte av fluorkarbontetninger, som håndterer minus 20 til pluss 80 grader samtidig som de motstår aggressive medier. Biologisk nedbrytbare væsker som HETG krever ofte også fluorkarbontetninger.
Væskens renslighet påvirker direkte ventilens levetid og pålitelighet. Det anbefalte forurensningsnivået på ISO 4406 20/18/15 betyr ikke mer enn 5000 partikler per milliliter over 4 mikrometer, 1300 over 6 mikrometer og 320 over 14 mikrometer. Riktig filtrering i henhold til Bosch Rexroth standard RE 50070 opprettholder disse grensene og forhindrer for tidlig slitasje.
Vanlige applikasjonsscenarier
Anleggsutstyr representerer et av de største markedene for pilotstyrte tilbakeslagsventiler. Gravemaskinbomsylindere krever pålitelig lastholding for å forhindre at armen faller når føreren slipper kontrollene. En pilotbetjent tilbakeslagsventil SV installert i hver sylinderport gir denne sikkerhetsfunksjonen. Når operatøren aktiverer kontrollspaken, åpner pilottrykket fra retningsventilen tilbakeslagsventilene, og tillater kontrollert senking.
Sprøytestøpemaskiner bruker disse ventilene til å feste formklemmesylindere. De enorme kreftene som er involvert, ofte over 100 kilonewton, krever nulllekkasjelast. To pilotstyrte tilbakeslagsventiler i en redundant konfigurasjon oppfyller sikkerhetskategori 3 i henhold til EN ISO 13849-standarder. Hvis en ventil svikter, opprettholder den andre laststøtten til vedlikehold kan løse problemet.
Løfteutstyrsapplikasjoner kombinerer pilotstyrte tilbakeslagsventiler med strømningskontrollventiler for jevn lastnedstigning. Tilbakeslagsventilen forhindrer ukontrollert fall mens en separat strupeventil måler utløsningshastigheten. Dette arrangementet tilfredsstiller ANSI B30.5-kravene for kran- og heisesikringssystemer. Pilotsignalet kommer fra operatørens kontrollventil, som sikrer bevisst handling før enhver senkebevegelse.
Ytelsesegenskaper
Trykkfallet gjennom en pilotstyrt tilbakeslagsventil SV i fristrømningsretningen varierer med størrelse og strømningshastighet. En størrelse 32 ventil som passerer 400 liter per minutt viser typisk omtrent 20 bar trykktap. Denne relativt lave motstanden gjør ventilen effektiv under normal drift når belastningen ofte sykler opp og ned.
Pilottrykkforholdet bestemmer kontrollkarakteristikker. For ventiler uten dekompresjon må pilottrykket være lik lasttrykk pluss 2 til 5 bar for å garantere åpning. Dekompresjonsversjoner viser mer variasjon, med et spredningsbånd på pluss eller minus 10 bar avhengig av strømningshastighet og ventiltilstand. Denne variasjonen gjenspeiler den trinnvise åpningsprosessen når kuleventilen taper trykket før hovedventilen beveger seg.
Responstid er viktig i applikasjoner som krever rask belastningsfrigjøring. Tidsforsinkelsen mellom påføring av pilottrykk og oppnåelse av full strøm avhenger av kontrollvolum og pilotstrømkapasitet. Mindre ventiler reagerer på under 50 millisekunder, mens større enheter kan kreve 100 til 200 millisekunder. Å legge til dekompresjon øker disse tidene litt, men forblir akseptabelt for de fleste industrielle bruksområder.
Alternativer for sprekktrykk
Fjærforspenningen i en pilotstyrt tilbakeslagsventil SV bestemmer sprekketrykket i fristrømsretningen. Produsenter tilbyr vanligvis fire standardalternativer: 1,5, 3, 6 og 10 bar for mindre størrelser, eller 2,5, 5, 7,5 og 10 bar for større ventiler. Denne justerbare funksjonen gjør det mulig å tilpasse ventilen til spesifikke kretskrav.
Lavere sprekktrykk minimerer energitapet under normal drift, men kan tillate liten tilbakelekkasje under høy belastning. Applikasjoner som prioriterer effektivitet fremfor absolutt tetningsytelse spesifiserer ofte 1,5 eller 2,5 bar innstillinger. Den reduserte fjærkraften betyr også mindre pilottrykk er nødvendig for å åpne ventilen i revers.
Høyere sprekktrykk forbedrer tetning under ekstreme forhold og forhindrer utilsiktet åpning fra trykksvingninger. Tungt anleggsutstyr og sikkerhetskritiske applikasjoner bruker ofte 6 eller 10 bar innstillinger. Den sterkere fjærkraften gir ekstra sikkerhet mot tetningssvikt, men øker både forovertrykkfall og nødvendig pilottrykk.
Sammenligning med alternative ventiltyper
Enkle tilbakeslagsventiler koster betydelig mindre enn pilotdrevne versjoner, men mangler reverseringsevne. Deres lekkasjehastigheter på 5 til 10 milliliter per minutt under belastning viser seg å være uakseptable for applikasjoner som krever langtidsholding av posisjoner. Den pilotstyrte tilbakeslagsventilen SV forbedrer lekkasjeytelsen med en faktor på femti samtidig som den legger til funksjonalitet for kontrollert utløsning.
Motbalanseventiler gir tilsvarende lastholding med integrert trykkavlastning og strømningskontroll. Disse ventilene fungerer godt for overløpende belastninger som vertikale sylindre der tyngdekraften hjelper bevegelse. Imidlertid koster de vanligvis mer enn pilotstyrte tilbakeslagsventiler og introduserer ytterligere trykkfall i begge retninger. Den pilotstyrte tilbakeslagsventilen SV utmerker seg når fri flyt i én retning er viktig.
Dobbeltpilotstyrte tilbakeslagsventiler gir redundant lastholding for sikkerhetskritiske applikasjoner. Hver ventil kan uavhengig støtte full last, og møte høyere sikkerhetskategorier. De økte kostnadene og kompleksiteten gir bare mening der regelverk eller risikovurdering krever redundans. Enpilotstyrte tilbakeslagsventiler er tilstrekkelig for de fleste industrielle bruksområder når de er riktig dimensjonert og vedlikeholdt.
Dimensjonering og utvalgsprosess
Bestemmelse av riktig pilotstyrt tilbakeslagsventil SV-størrelse begynner med strømningskrav. Beregn maksimal strømningshastighet gjennom ventilen i begge retninger, inkludert eventuelle samtidige operasjoner. Velg en ventilstørrelse som håndterer denne strømmen med akseptabelt trykkfall, typisk under 20 bar for fri strømningsretning.
Kontroller at arbeidstrykket holder seg innenfor ventilens maksimale kapasitet på 315 bar. Ta med sikkerhetsfaktorer og vurder trykktopper fra rask ventillukking eller pumpestopp. Pilottrykkkilden må på en pålitelig måte levere minst 5 bar over maksimalt belastningstrykk for å sikre jevn åpningsytelse.
Velg mellom SV- og SL-konfigurasjoner basert på port A-forhold. Hvis denne porten kobles til tanken eller forblir uten trykk, fungerer den enklere SV-designen bra. Når port A bærer betydelig trykk eller mater andre komponenter, spesifiser SL-versjonen med eksternt avløp. Før Y-porten til tanken gjennom rør av tilstrekkelig størrelse.
Bestem om dekompresjon er nødvendig ved å evaluere potensielt trykksjokk. Systemer med store innestengte volumer eller sensitive komponenter drar nytte av A-type versjonen. Den lille responsforsinkelsen forårsaker sjelden problemer i typiske industrielle sykluser. Standardversjoner uten dekompresjon koster mindre og reagerer raskere for applikasjoner der sjokkbelastning ikke er et problem.
Lese bestillingskoder
Produsenter bruker systematiske betegnelseskoder for å spesifisere pilotstyrte tilbakeslagsventilkonfigurasjoner. En typisk kode som SV 10 PA1-4X brytes ned i distinkte elementer. De første bokstavene indikerer ventiltype, SV for innvendig avløp eller SL for utvendig. Tallet nedenfor viser størrelsesbetegnelsen, i dette tilfellet 10.
Den neste posisjonen avslører monteringsstil, med P som indikerer underplate og G betyr gjengede porter. Bokstaven A vises når dekompresjon er inkludert, ellers er denne posisjonen tom. Tallet representerer valg av sprekktrykk fra 1 til 4, tilsvarende økende fjærforspenningsalternativer.
Suffikset 4X identifiserer den nåværende seriegenerasjonen, og indikerer designforbedringer og oppdaterte spesifikasjoner. En skråstrek går ofte foran tilleggsalternativer som tetningsmateriale, med V som betegner fluorkarbon i stedet for standard nitril. Å forstå disse kodene hjelper til med å kommunisere krav presist med leverandører og sikrer mottak av riktig konfigurasjon.
Vedlikeholdskrav
Regelmessig inspeksjon sørger for at pilotstyrte tilbakeslagsventiler fungerer pålitelig. For hver 5000. driftstime, kontroller forurensningsnivåene for hydraulikkvæsken og skift filterelementene hvis rensligheten overstiger ISO 4406 20/18/15. Forringet væskekvalitet akselererer tetningsslitasje og lar slitende partikler skade seteoverflatene.
Ekstern lekkasje rundt ventilhuset indikerer vanligvis at tetningsdegraderingen krever utskifting. Intern lekkasje vises som gradvis lastdrift når ventilen skal holde posisjon. Fjern og demonter ventilen for å inspisere tallerkenens sitteoverflate for slitasje eller forurensning. Lett polering kan gjenopprette forseglingen ved mindre skader, men dype riss krever utskifting av tallerken.
Pilotkontrollproblemer manifesterer seg som treg åpning eller unnlatelse av å frigjøre laster. Kontroller at tilstrekkelig pilottrykk når port X ved hjelp av en trykkmåler under drift. Lavt trykk kan skyldes underdimensjonerte pilotledninger, overdreven lengde eller begrensninger. Inspiser pilotpluggen og kontrollstempelet for forurensning eller skade som kan forårsake binding.
Feilsøking av vanlige problemer
Når en pilotbetjent tilbakeslagsventil SV lekker i blokkeringsretningen, fortjener flere årsaker å undersøkes. Forurensningspartikler som sitter mellom tallerkenen og setet forhindrer fullstendig lukking. Å spyle systemet med ren olje fjerner noen ganger rusk, men demontering og grundig rengjøring kan være nødvendig. Kontroller at væskefiltreringen oppfyller spesifikasjonene for å forhindre gjentakelse.
Slitasje på valssetet fra gjentatte støt eller kavitasjonsskader skaper lekkasjebaner som rengjøring ikke kan fikse. Undersøk sitteflatene under vedlikehold for tegn på erosjon eller mekanisk skade. Setererstatningskomponenter er tilgjengelige for de fleste ventiler, selv om omfattende skader kan kreve fullstendig utskifting av ventilen. Installasjon av dekompresjonsventiler reduserer slagkrefter som forårsaker for tidlig slitasje.
Ventiler som ikke vil åpne til tross for tilstrekkelig pilottrykk lider ofte av forurensning som binder kontrollstemplet. Slamdannelse fra væskenedbrytning eller inntatt smuss kan begrense stempelbevegelsen. Fullstendig demontering med løsemiddelrengjøring gjenoppretter vanligvis funksjonen. Vurder å forbedre væskefiltreringen og forkorte bytteintervallene for å forhindre oppbygging av forurensning.
Sikkerhetshensyn
Den pilotstyrte tilbakeslagsventilen SV tjener kritiske sikkerhetsfunksjoner i mange applikasjoner. Feil kan føre til ukontrollert lastnedstigning, utstyrsskade eller operatørskade. Sikkerhetskritiske kretser bør inkludere redundante ventiler eller reservesystemer i henhold til gjeldende standarder som EN ISO 13849 for maskinsikkerhet.
Regelmessig funksjonstesting bekrefter riktig drift under faktiske belastningsforhold. Dette innebærer å sykle lasten mens du overvåker for drift eller uventet bevegelse. Dokumenter testresultater og undersøk eventuelle uregelmessigheter før utstyret tas i bruk. Skift ut ventiler som viser dårlig ytelse før fullstendig feil oppstår.
Pilottrykktap utgjør en betydelig fare siden det kan tillate utilsiktet belastningsutløsning. Design kretser for å sikre at pilottrykket forblir tilgjengelig under alle normale operasjoner. Vurder å bruke separate pilottrykkkilder uavhengig av hovedsystemet for økt pålitelighet. Installer trykkbrytere for å varsle operatører når pilottrykket faller under sikre minimumsverdier.
Økonomiske hensyn
Den pilotstyrte tilbakeslagsventilen SV koster omtrent to til tre ganger mer enn enkle tilbakeslagsventiler, men gir betydelig bedre ytelse. Denne prispremien kjøper presis kontroll, minimal lekkasje og forlenget levetid. For applikasjoner som krever pålitelig lastholding, representerer den økte kostnaden en god investering sammenlignet med alternativer.
Større ventilstørrelser viser større prisforskjeller. En størrelse 32 ventil med dekompresjon og eksternt drenering kan overstige ti ganger prisen for en grunnleggende tilbakeslagsventil i samme størrelse. Imidlertid kan den pilotdrevne designen eliminere behovet for tilleggskomponenter som motvektsventiler eller separate låsemekanismer. Vurder total systemkostnad i stedet for individuelle komponentpriser.
Energieffektivitet påvirker driftskostnadene over ventilens levetid. Det lave trykkfallet i fri strømningsretning reduserer strømforbruket sammenlignet med mange alternativer. En reduksjon på 5 bar i systemtrykket med 100 liter per minutt sparer ca. 100 watt kontinuerlig. Disse besparelsene akkumuleres betydelig i applikasjoner som ofte sykler.
Miljøtilpasningsevne
Moderne pilotstyrte tilbakeslagsventiler har plass til biologisk nedbrytbare hydrauliske væsker som vinner popularitet for miljøvern. Væsker som oppfyller HETG-spesifikasjonene (basert på vegetabilsk olje) krever fluorkarbonforseglinger i stedet for standard nitril. Denne kompatibiliteten tillater miljøbevisste operasjoner uten å ofre ytelse eller pålitelighet.
Ekstreme temperaturer påvirker ventildriften gjennom endringer i væskens viskositet og tetningsmaterialets egenskaper. Kalde miljøer øker viskositeten, øker trykkfall og potensielt reduserer responsen. Fluorokarbontetninger tåler lavere temperaturer bedre enn nitril for bruk i kaldt vær. Høye temperaturer reduserer viskositeten og akselererer forseglingen, og krever kortere serviceintervaller.
Korrosive miljøer kan kreve spesielle overflatebehandlinger utover standard sinkbelegg. Marine applikasjoner spesifiserer ofte ekstra korrosjonsbeskyttelse gjennom hard anodisering eller spesialiserte belegg. Diskuter miljøforhold med produsenter når du velger ventiler for tøff service for å sikre tilstrekkelig beskyttelse og forventet levetid.
Fremtidig utvikling
Sensorintegrasjon representerer en ny trend for pilotstyrte tilbakeslagsventiler. Innebygde trykktransdusere kan overvåke lasttrykk, pilottrykk og lekkasje i sanntid. Disse dataene muliggjør prediktivt vedlikehold ved å identifisere degradering før fullstendig feil. Trådløs tilkobling vil tillate fjernovervåking av kritiske ventiler gjennom store installasjoner.
Smarte ventiler med innebygde mikroprosessorer kan justere egenskapene automatisk basert på driftsforholdene. Variabelt sprekktrykk tilpasset lastevekt kan optimalisere effektiviteten samtidig som sikkerheten opprettholdes. Egendiagnostiske evner vil varsle vedlikeholdspersonell om å utvikle problemer og veilede feilsøkingsprosedyrer.
Materialvitenskapens fremskritt lover forbedret tetningsytelse og forlenget levetid. Nye polymerforbindelser gir bedre slitestyrke og bredere kjemisk kompatibilitet. Spesialiserte belegg reduserer friksjon og forhindrer partikkelvedheft. Disse utviklingene vil øke påliteligheten samtidig som den potensielt reduserer ventilstørrelsen for gitte strømningskapasiteter.
Konklusjon
Den pilotstyrte tilbakeslagsventilen SV gir viktig kontroll for hydrauliske systemer som krever pålitelig lastholding og kontrollert utløsning. Dens unike design kombinerer blokkeringsevnen til tilbakeslagsventiler med kontrollerbarheten til retningsventiler. Å forstå driftsprinsippene, riktig dimensjonering og vedlikeholdskrav sikrer vellykket bruk.
Å velge riktig konfigurasjon krever nøye analyse av systemkrav, inkludert strømningshastighet, trykknivåer og kretsdesign. Valget mellom standard SV- og eksternt avløp SL-versjoner avhenger av port A-forholdene. Dekompresjonsfunksjoner fordeler applikasjoner som er følsomme for trykksjokk. Materialalternativer tilpasser ulike væsker og miljøforhold.
Regelmessig vedlikehold og inspeksjon bevarer ytelsen gjennom hele ventilens levetid. Overvåke væskekvalitet, sjekke for lekkasje og verifisere problemer med pilotfunksjonen tidlig. Sikkerhetskritiske applikasjoner krever spesiell oppmerksomhet til testing og dokumentasjon. Med riktig påføring og pleie gir pilotstyrte tilbakeslagsventiler årevis med pålitelig service som beskytter utstyr og personell.
