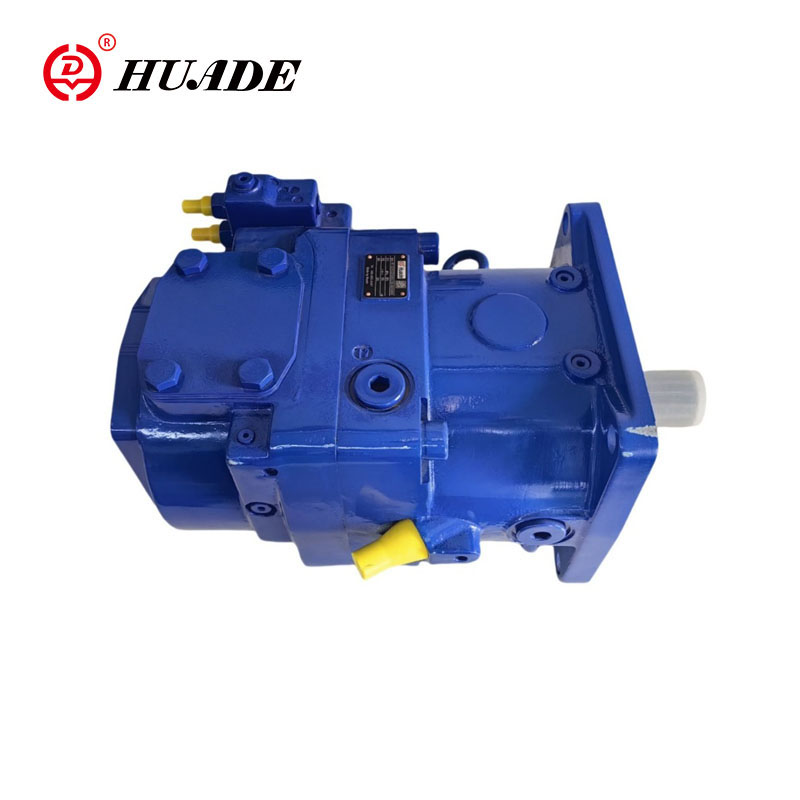

Aksialstempel variabel pumpe A11VLO

Huades variable aksiale stempelpumpe A11VLO er designet primært for bruk i mobile applikasjoner. Huade Hydraulic har mer enn 40 års erfaring i design og produksjon av hydrauliske komponenter. Dens variable aksialstempelpumpe A11VLO er sammenlignbare med Rexroth og har overlegen ytelse. De matcher Rexroth-produkter i ytelse og er et rimelig alternativ.

Produktparameter for variabel aksialstempelpumpe A11VLO

•Driftstrykkområde

▷Innløp-----Absolutt trykk ved port S (sugeport)

Versjon med ladepumpe

Pabs min---------- 0.6 bar

Pabs maks---------- 2 bar

▷Maksimal tillatt hastighet (hastighetsgrense)

Tillatt hastighet ved å øke innløpstrykket pabs ved sugeporten S eller ved Vg ≤Vg maks.

▷Uttak ----Trykk ved port A eller B

Nominelt trykk pN---------- 350 bar

Maksimalt trykk Pmax ----------400 bar

Nominelt trykk: Maks. konstruksjonstrykk hvor utmattingsstyrken er sikret

Maksimalt trykk: Maks. driftstrykk som er tillatt på kort sikt(t <1s).

▷ Minimum driftstrykk

Et minimum driftstrykk pB min kreves i pumpens servicelinje avhengig av turtall, svingvinkel og fortrengning (se diagram).

▷Kasse dreneringstrykk

Husets dreneringstrykk ved portene T1 og T2 kan maksimalt være 1,2 bar høyere enn innløpstrykket ved port S, men ikke høyere enn PL abs. maks --------------2 bar.

Det kreves en ubegrenset dreneringsledning i full størrelse direkte til tanken.

▷Temperaturområde for akseltetningsringen

FKM-akseltetningsringen er tillatt for avløpstemperaturer på -25℃ til +115℃.

•Note:

For applikasjoner under -25°C er en NBR akseltetningsring nødvendig (tillatt temperaturområde: -40°C til +90°C).

Oppgi NBR akseltetningsring i klartekst i bestillingen.

Produktfunksjon og bruk av variabel aksialstempelpumpe A11VLO

Funksjoner:

▶Variabel aksialstempelpumpe av svingplatedesign for hydrostatiske drivverk i åpent kretshydraulikksystem.

▶Pumpen fungerer under selvsugende forhold, med tanktrykk, eller med en valgfri innebygd ladepumpe (impeller).

▶Et omfattende utvalg av kontrollalternativer er tilgjengelig som matcher alle applikasjonskrav.

▶Alternativ for strømstyring er eksternt justerbar, selv når pumpen er i gang,

▶Den gjennomgående driften er egnet for å legge til tannhjulspumper og aksialstempelpumper opp til det samme, dvs. 100/% gjennomgangsdrift.

▶Utgangsstrømmen er proporsjonal med drivhastigheten og trinnløst variabel mellom qv max og qv min = 0.

Søknad:

Huades variable aksiale stempelpumpe A11VLO kan brukes i ingeniørmaskiner og lett industrielt utstyr, jern- og stålmetallurgi- og gruvemaskineri, skip, bakkeutstyr for sivil luftfart, petroleums- og petrokjemiske maskiner, anleggs- og gangmaskiner.
