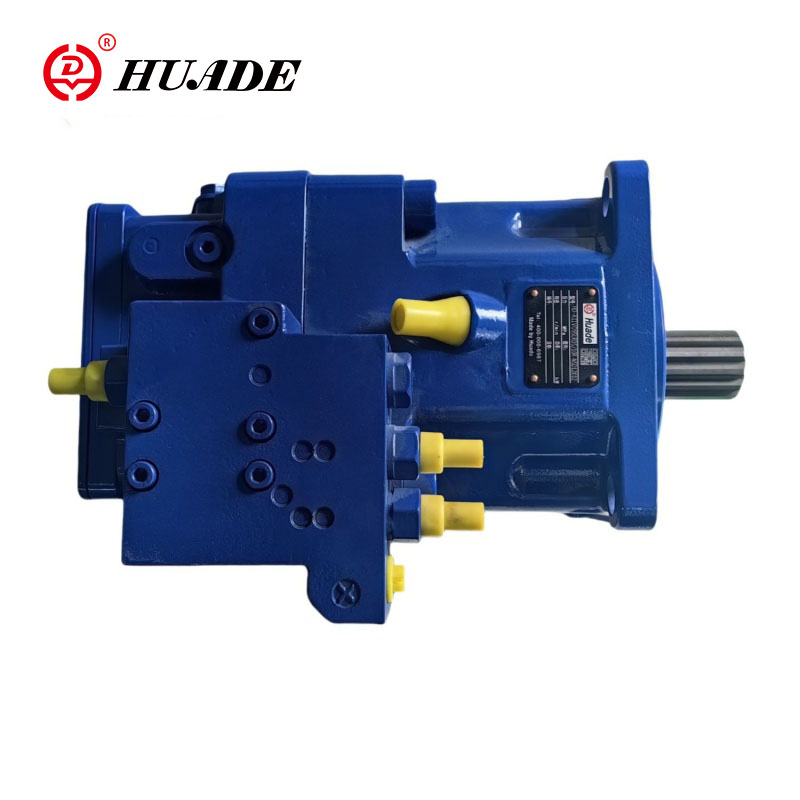

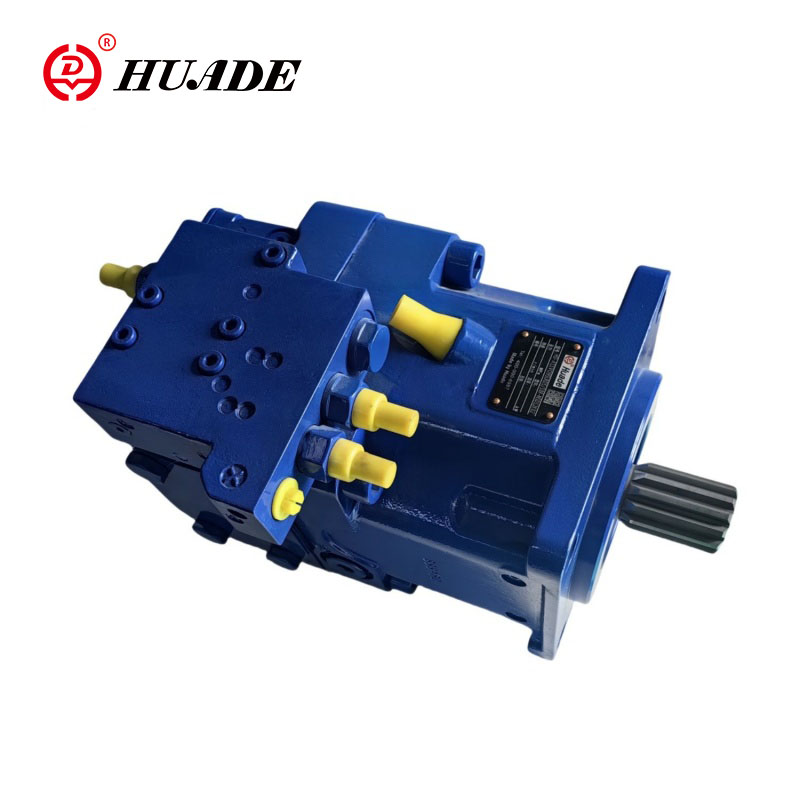

Aksialstempel variabel pumpe A11VO

Huade-merket A11VO swash plate aksialstempel variabel pumpe brukes til hydrostatisk overføring i åpne krets hydrauliske systemer. Strømningshastigheten til denne aksiale stempelpumpen er proporsjonal med overføringshastigheten og forskyvningen. Ved å justere svingplatens vinkel kan strømningshastigheten endres trinnløst. A11VO-pumpen kan matche Rexroths i ytelse.

Produktparameter for variabel aksialstempelpumpe A11VO

•Driftstrykkområde

◇ Innløp ------Absolutt trykk ved port S (sugeport)

Versjon uten ladepumpe

Pabs min---------- 0.8 bar

Pabs maks---------- 30 bar

Hvis trykket er > 5 bar, vennligst spør Huade Hydraulic.

Versjon med ladepumpe

Pabs min---------- 0.6 bar

Pabs maks---------- 2 bar

◇Maksimal tillatt hastighet (hastighetsgrense)

Tillatt hastighet ved å øke innløpstrykket pabs ved sugeporten S eller ved Vg ≤Vg maks.

◇ Uttak ---- Trykk ved port A eller B

Nominelt trykk pN---------- 350 bar

Maksimalt trykk Pmax ----------400 bar

Nominelt trykk: Maks. konstruksjonstrykk hvor utmattingsstyrken er sikret

Maksimalt trykk: Maks. driftstrykk som er tillatt på kort sikt(t <1s).

◇ Minimum driftstrykk

Et minimum driftstrykk pB min kreves i pumpens servicelinje avhengig av turtall, svingvinkel og fortrengning (se diagram).

◇Kasse dreneringstrykk

Husets dreneringstrykk ved portene T1 og T2 kan maksimalt være 1,2 bar høyere enn innløpstrykket ved port S, men ikke høyere enn PL abs. maks --------------2 bar.

Det kreves en ubegrenset dreneringsledning i full størrelse direkte til tanken.

◇ Temperaturområde for akseltetningsringen

FKM-akseltetningsringen er tillatt for avløpstemperaturer på -25℃ til +115℃.

•Note:

For applikasjoner under -25°C er en NBR akseltetningsring nødvendig (tillatt temperaturområde: -40°C til +90°C).

Oppgi NBR akseltetningsring i klartekst i bestillingen.

Produktfunksjon og bruk av variabel aksialstempelpumpe A11VO

Funksjoner:

▶Variabel aksialstempelpumpe av svingplatedesign for hydrostatiske drivverk i åpent kretshydraulikksystem.

▶ Designet primært for bruk i mobile applikasjoner.

▶Pumpen fungerer under selvsugende forhold, med tanktrykk, eller med en valgfri innebygd ladepumpe (impeller).

▶Et omfattende utvalg av kontrollalternativer er tilgjengelig som matcher alle applikasjonskrav.

▶Alternativ for strømstyring er eksternt justerbar, selv når pumpen er i gang,

▶Den gjennomgående driften er egnet for å legge til tannhjulspumper og aksialstempelpumper opp til det samme, dvs. 100/% gjennomgangsdrift.

▶Utgangsstrømmen er proporsjonal med drivhastigheten og trinnløst variabel mellom qv max og qv min = 0.

Søknad:

Huades variable aksialstempelpumpe A11VO er mye brukt i ingeniørmaskiner og lett industrielt utstyr, jern- og stålmetallurgi- og gruvemaskineri, skip, bakkeutstyr for sivil luftfart, petroleums- og petrokjemiske maskiner, anleggs- og gangmaskiner.
