Denne omfattende guiden forklarer hydraulisk proporsjonal kontrollteknologi på enkle termer, og dekker alt fra grunnleggende arbeidsprinsipper til avanserte servo -kontrollapplikasjoner.

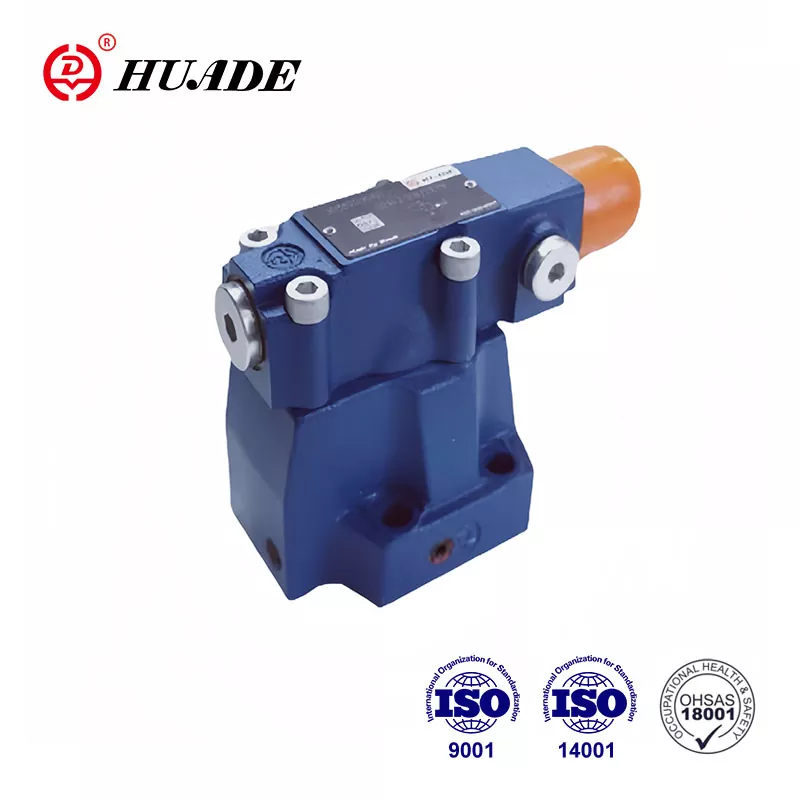

Hva er en hydraulisk proporsjonal ventil?
En hydraulisk proporsjonal ventil er en elektro-hydraulisk enhet som konverterer elektriske inngangssignaler til proporsjonale hydrauliske utganger. I motsetning til enkle av/på magnetventiler, gir proporsjonale ventiler kontinuerlig, variabel kontroll over væskestrømning, trykk og retning.
Sentrale egenskaper:
- Konverterer analoge elektriske signaler (0-10V, 4-20MA) til presis hydraulisk kontroll
- Gir uendelig posisjonering mellom helt åpne og lukkede tilstander
- Muliggjør glatte, gradvise maskinbevegelser
- Integreres sømløst med PLC -kontrollsystemer og automatiseringsnettverk
Tenk på det som en dimmerbryter for hydraulisk kraft - og gi deg eksakt kontroll i stedet for bare "full effekt" eller "av."
Hvordan hydrauliske proporsjonale ventiler fungerer: kontrollprosessen
Grunnleggende driftsprinsipp
Ventilkontrolleren sender et analogt elektrisk signal (typisk 0-10V DC eller 4-20MA strømløkke) til den proporsjonale magnetaktuatoren.
Den proporsjonale magnetventilen konverterer elektrisk strøm til magnetisk kraft. Høyere strøm = sterkere magnetfelt = større aktuatorkraft.
Magnetisk kraft beveger ventilspolen mot vårmotstand. Spoleposisjon tilsvarer direkte inngangssignalstyrke.
Spolebevegelse varierer den hydrauliske åpningsåpningen, kontrollerende strømningshastighet, trykk eller retningsstrømningsstier.
LVDT-posisjonssensorer eller trykkoverføring gir sanntids tilbakemelding til ventilforsterkeren for presis servokontroll.
Avanserte kontrollteknologier
Pulsbreddemodulasjon (PWM):Reduserer strømforbruk og varmeproduksjon mens du opprettholder presis kraftkontroll.
Diters frekvens:Små svingninger (typisk 100-300 Hz) overvinner statisk friksjon og forbedrer ventiloppløsningen til ± 0,1% av full skala.
Signal ramping:Gradvis inngangsendringer forhindrer hydraulisk sjokk og sikrer jevn aktuatorakselerasjon/retardasjon.
Tekniske spesifikasjoner og ytelsesparametere
Kritiske ytelsesmålinger
| Parameter | Typisk område | Høy ytelse |
|---|---|---|
| Strømningskapasitet | 10-500 l/min | Opp til 2000 l/min |
| Driftstrykk | 210-350 bar | Opptil 700 bar |
| Responstid | 50-200 ms | 15-50 ms |
| Linearitet | ± 3-5% | ± 1% |
| Hysterese | 2-5% | <1% |
| Oppløsning | 0,5-1% | 0,1% |
| Frekvensrespons | 10-50 Hz | 100+ Hz |
Signalkompatibilitet
Spenningskontroll:± 10V, 0-10V DC
Gjeldende kontroll:4-20MA, 0-20MA
Digitale protokoller:Canopen, Ethercat, IO-Link, Profinet
Tilbakemeldingstyper:LVDT, potensiometer, trykkomformer
Typer proporsjonale kontrollventiler
1. proporsjonale strømningskontrollventiler
Funksjon:Regulerer volumetrisk strømningshastighet for hastighetskontroll
Applikasjoner:CNC -maskinverktøy, robotaktuatorer, transportørsystemer
Flow Range:5-500 l/min med ± 2% nøyaktighet
2.
Funksjon:Opprettholde konstant trykk eller begrense maksimalt systemtrykk
Applikasjoner:Injeksjonsstøping, materialtesting, klemmesystemer
Trykkområde:5-350 bar med ± 1% reguleringsnøyaktighet
3. proporsjonale retningsreguleringsventiler
Funksjon:Kontrollstrømningsretning og hastighet samtidig
Konfigurasjoner:4/3-veis, 4/2-vei med proporsjonal strømningskontroll
Applikasjoner:Mobil hydraulikk, industriell automatisering, servo -posisjonering
4. to-trinns servo-proporsjonale ventiler
Funksjon:Høystrømningsapplikasjoner med presisjon på servo-nivå
Pilotstadium:Små servo -ventilkontroller hovedtrinnspole
Applikasjoner:Stålrullende fabrikker, store presser, marine styringssystemer
Proporsjonalt vs. Servo vs. Standardventiler: Teknisk sammenligning
| Spesifikasjon | Standardventil | Proporsjonal ventil | Servoventil |
|---|---|---|---|
| Kontrolloppløsning | Bare på/av | 0,1-1% | 0,01-0,1% |
| Frekvensrespons | N/a | 10-50 Hz | 100-500 Hz |
| Trykkfall | 5-20 bar | 5-15 bar | 3-10 bar |
| Forurensningstoleranse | ISO 20/18/15 | ISO 19/16/13 | ISO 16/14/11 |
| Kostnadsfaktor | 1x | 3-5x | 8-15x |
| Vedlikeholdsintervall | 2000 timer | 3000-5000 timer | 1000-2000 timer |
Avanserte applikasjoner og bransjens brukssaker
Produksjonsautomatisering
- Injeksjonsstøping:Trykkkontroll innen ± 0,5% for jevn delekvalitet
- Metallforming:Forta kontroll opp til 5000 tonn med proporsjonal trykkregulering
- Samlebånd:Hastighetsmatching mellom flere aktuatorer innen ± 1%
Mobilt utstyr
- Gravemaskinkontroll:Joystick-to-ventil responstid <100ms for operatørkomfort
- Kranoperasjoner:Lastfølende trykkkontroll for energieffektivitet
- Landbruksmaskiner:Variabel forskyvningspumpekontroll for PTO -applikasjoner
Luftfart og forsvar
- Flight Simulators:Bevegelsesplattformkontroll med ± 0,1 mm posisjoneringsnøyaktighet
- Flysystemer:Landingsutstyr og flykontrolloverflateaktivering
- Testutstyr:Utmattelsestesting med presis kraft og frekvenskontroll
Kontrollsystemintegrasjon og nettverk
PLC -integrasjon
De fleste proporsjonale ventiler grensesnitt med programmerbare logiske kontrollere gjennom:
- Analog I/O:4-20mA strømløkker eller ± 10V spenningssignaler
- Ventilforsterkere:Konverter PLC -utganger til riktige ventildrevesignaler
- Ombord elektronikk (OBE):Integrert kontrollelektronikk Forenkle ledning
Industrielle kommunikasjonsprotokoller
- Etercat:Sanntids Ethernet for høyhastighetsservo-applikasjoner
- Canopen:Distribuert kontroll i mobil og industrielt utstyr
- Io-link:Punkt-til-punkt-kommunikasjon for smart sensorintegrasjon
- PROFINET/PROFIBUS:Siemens Automation Ecosystem Compatibility
Kontrollalgoritmer med lukket sløyfe
- PID -kontroll:Proporsjonal-integral-derivat tilbakemeldingskontroll
- Feed-Forward:Forventig kontroll for forbedret dynamisk respons
- Adaptiv kontroll:Selvavstemningsparametere for varierende belastningsforhold
Feilsøking og diagnostiske prosedyrer
Vanlige feilmodus og løsninger
Spole klistremerke (80% av feilene)
Forårsake:Forurenset hydraulisk væske eller lakkoppbygging
Løsning:Flush System, erstatt filtre, vedlikehold ISO 19/16/13 Renslighet
Forebygging:500 timers filterutskiftning, væskeanalyse
Signaldrift/linearitetstap
Forårsake:Temperatureffekter, aldring av komponenter, elektrisk interferens
Løsning:Rekalibrering, EMI -skjerming, temperaturkompensasjon
Testprosedyre:5-punkts linearitetskontroll med kalibrert instrumentering
Langsom responstid
Forårsake:Intern lekkasje, utilstrekkelig forsyningstrykk, elektriske problemer
Løsning:Tetningsutskiftning, trykkoptimalisering, forsterkerinnstilling
Mål:Trinnresponstest med oscilloskopovervåking
Forutsigbare vedlikeholdsstrategier
- Vibrasjonsanalyse:Oppdage mekanisk slitasje i ventilkomponenter
- Oljeanalyse:Overvåke forurensningsnivåer og additiv uttømming
- Termisk avbildning:Identifiser problemer med elektrisk tilkobling
- Ytelse trending:Spor responstid og nøyaktighetsnedbrytning
Valgkriterier og retningslinjer for størrelse
Flytkrav
Beregn nødvendig flyt:
- Q = Flow Rate (l/min)
- A = aktuatorområde (cm²)
- V = ønsket hastighet (m/min)
- η = Systemeffektivitet (0,85-0,95)
Størrelsesventil for 120-150% av beregnet strømning for optimal kontroll.
Trykkvurderinger
- Systemtrykk:Ventilvurdering ≥ 1,5 × maksimalt systemtrykk
- Trykkfall:Oppretthold 10-15 bar over ventilen for god kontroll
- Baktrykk:Vurder returlinjebegrensninger i dimensjonen
Miljømessige hensyn
- Temperaturområde:Standard (-20 ° C til +80 ° C), høye temp-alternativer tilgjengelig
- Vibrasjonsmotstand:IEC 60068-2-6 Overholdelse for mobilapplikasjoner
- IP -beskyttelse:IP65/IP67 rangeringer for tøffe miljøer
- Eksplosjonsbeskyttelse:ATEX/IECEX -sertifisering for farlige områder
Fremtidige trender innen proporsjonal ventilteknologi
Industri 4.0 -integrasjon
- IoT -tilkobling:Trådløs overvåking og skybasert analyse
- Maskinlæring:Prediktive algoritmer for optimal ytelse
- Digital tvilling:Virtuelle ventilmodeller for systemsimulering
- Blockchain:Sikre vedlikeholdsregister og delegodkjenning
Avanserte materialer og design
- Tilsetningsstoffproduksjon:Komplekse interne geometrier for forbedrede strømningsegenskaper
- Smarte materialer:Formminnelegeringer for adaptiv kontroll
- Nanoteknologi:Avanserte belegg for forbedret slitemotstand
- Bio-inspirert design:Væskedynamikkoptimalisering fra naturen
Bærekraftsfokus
- Energigjenvinning:Regenerative kretsløp med proporsjonal kontroll
- Biologisk nedbrytbare væsker:Kompatibilitet med miljøvennlig hydraulikk
- Livssyklusvurdering:Design for resirkulerbarhet og redusert miljøpåvirkning
- Effektivitetsoptimalisering:AI-drevet kontroll for minimum energiforbruk
Kostnads-nytteanalyse og ROI-hensyn
Innledende investeringer kontra driftsbesparelser
Typisk tilbakebetalingsberegning:
Proporsjonal ventilpremie: $ 2000-5 000
Energibesparelser: 15-30% av hydraulisk strømforbruk
Redusert vedlikehold: 25% færre serviceanrop
Forbedret produktivitet: 10-15% syklustidsreduksjon
Gjennomsnittlig avkastning: 12-24 måneder i høye utnyttelsesapplikasjoner
Total kostnad for eierfaktorer
- Energiforbruk:Variabel vs. faste strømningssystemer
- Vedlikeholdskostnader:Planlagte mot reaktive vedlikeholdsstrategier
- Nedetidsreduksjon:Prediktive vedlikeholdsmuligheter
- Produktkvalitet:Forbedret konsistens reduserer skrothastigheter
Konklusjon
Hydrauliske proporsjonale ventiler representerer en kritisk teknologi som bygger bro mellom tradisjonell hydraulisk kraft med moderne elektroniske kontrollsystemer. Deres evne til å gi presis, kontinuerlig kontroll gjør dem viktige for applikasjoner som krever nøyaktighet, effektivitet og jevn drift.
Key Takeaways for implementering:
- Samsvarsventilspesifikasjoner for applikasjonskrav nøye
- Invester i riktig systemdesign og flytende renslighet
- Plan for integrering med eksisterende kontrollarkitekturer
- Vurder langsiktig vedlikeholds- og støttekrav
Når produksjonen beveger seg mot større automatisering og presisjon, fortsetter proporsjonal ventilteknologi å utvikle seg med smartere diagnostikk, bedre tilkobling og forbedrede ytelsesegenskaper.
Enten du oppgraderer eksisterende utstyr eller utforming av nye systemer, er det å forstå proporsjonal ventilteknologi hjelper til med å optimalisere hydraulisk systemytelse mens du forbereder deg på fremtidige bransje 4.0 -integrasjonskrav.
Klar til å implementere proporsjonal ventilteknologi i hydrauliske systemer? Vurder å konsultere med erfarne automatiseringsingeniører for å sikre optimal valg og integrasjon for dine spesifikke applikasjoner.
