Tenk deg at du dirigerer et orkester. Du ber ikke bare musikere spille «høyt» eller «stille» – du gir dem subtile håndbevegelser som sier «litt mykere», «gradvis høyere» eller «hold akkurat det volumet». En hydraulisk proporsjonalventil er som en leder for hydraulisk væske, og gir trinnløs kontroll i stedet for bare "på" eller "av".
For grunnleggende, start medhva er en proporsjonal ventil.
Kaffebar-analogien
Tenk på en proporsjonal ventil som espressomaskinen på din favorittkafé. Baristaen vrir ikke bare på en bryter for å få perfekt espresso - de øker gradvis trykket, kontrollerer nøye strømningshastigheten og gjør sanntidsjusteringer basert på hvordan kaffen trekkes ut. På samme måte justerer en proporsjonalventil kontinuerlig sin posisjon basert på elektrisk tilbakemelding for å levere nøyaktig riktig mengde hydraulisk kraft.
Hvordan fungerer hydrauliske proporsjonale ventiler? En steg-for-steg-reise
La oss følge kontrollens reise fra et elektrisk signal til presis hydraulisk handling.
[Se detaljert forklaring avhvordan proporsjonalventiler fungerer.]
1Kommandosenteret (kontrollsignal)
En PLS (Programmable Logic Controller) eller et annet kontrollsystem sender et elektrisk signal - typisk 0-10 volt, 4-20 milliampere, eller til og med digitale kommandoer gjennom industrielle nettverk som CANbus eller Ethernet.
2Oversetteren (proporsjonal solenoid)
Ventilens proporsjonale solenoid fungerer som en oversetter, og konverterer elektrisk energi til mekanisk kraft. I motsetning til vanlige solenoider som enten er "energisert" eller "de-energized", skaper proporsjonale solenoider kraft som er direkte proporsjonal med inngangssignalets styrke.
3The Precision Mover (Ventilspole)
Denne mekaniske kraften skyver ventilspolen - en nøyaktig maskinert sylindrisk komponent - til nøyaktige posisjoner. Når spolen beveger seg, avdekker den åpninger i forskjellige størrelser (kalt porter) som kontrollerer væskestrømmen.
4Smart Feedback Loop (LVDT-sensor)
Avanserte proporsjonale ventiler inkluderer en LVDT (Linear Variable Differential Transformer) som konstant overvåker spoleposisjonen. Dette skaper et lukket sløyfesystem som automatisk korrigerer for eksterne forstyrrelser, temperaturendringer og slitasje.
Eksempler fra den virkelige verden
Når en gravemaskinfører beveger joysticken halvveis, mottar proporsjonalventilen et 50 %-signal. Spolen beveger seg til en posisjon som tillater nøyaktig halvparten av maksimal strømning til den hydrauliske sylinderen, noe som resulterer i jevn, kontrollert armbevegelse med nøyaktig halv hastighet.
Proporsjonal ventil vs servoventil vs på/av-ventil: Den ultimate sammenligningen
Å forstå forskjellene mellom ventiltyper er avgjørende for å ta det riktige valget:
| Trekk | På/av ventil | Proporsjonal ventil | Servoventil |
|---|---|---|---|
| Kontroll Type | Binær (åpen/lukket) | Uendelig posisjonering | Ultra-nøyaktig posisjonering |
| Responstid | 10-100 millisekunder | 5-50 millisekunder | 1-10 millisekunder |
| Nøyaktighet | ±5-10 % | ±1–3 % | ±0,1–0,5 % |
| Koste | $50-500 | $500–5000 | $2 000–20 000 |
| Typiske applikasjoner | Enkel på/av-kontroll | Generell automatisering | Høypresisjonssystemer |
| Vedlikehold | Lav | Medium | Høy |
| Forurensningsfølsomhet | Lav | Medium | Veldig høy |
| Energieffektivitet | Fattig | God | Glimrende |
Når du skal velge hver type
Velg på/av-ventiler når:
Enkel start/stopp-kontroll er tilstrekkelig • Budsjettet er ekstremt stramt • Miljø med høy forurensning • Vedlikeholdsressurser er begrenset
Velg proporsjonalventiler når:
Du trenger variabel hastighet/trykkkontroll • Energieffektivitet er viktig • Glatt drift er viktig • Moderat presisjon kreves
Velg servoventiler når:
Ultrahøy presisjon er kritisk • Svært rask respons er nødvendig • Budsjettet tillater førsteklasses ytelse • Rent miljø kan opprettholdes
Typer hydrauliske proporsjonalventiler: Finn din perfekte match
Etter funksjon: De tre hovedkategoriene

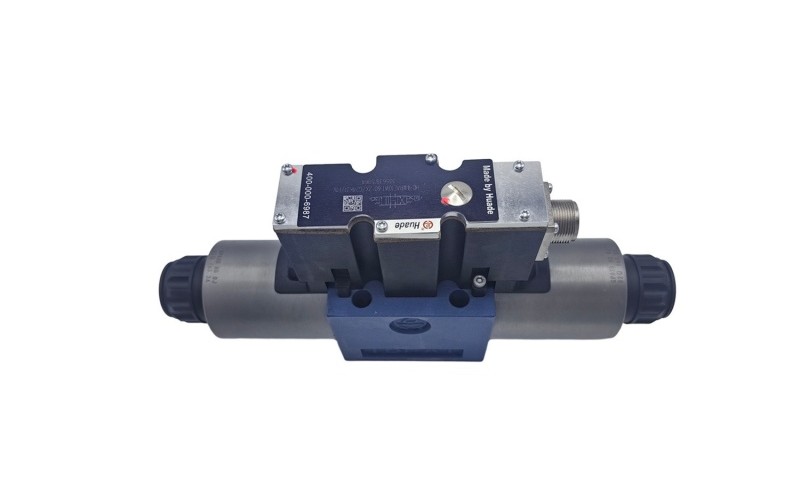

1. Proporsjonale retningsreguleringsventiler
Hva de gjør:Kontroller både retning og hastighet på hydrauliske aktuatorer
Tenk på det som:En smart trafikkkontroller som ikke bare dirigerer trafikken, men også kontrollerer fartsgrenser
Vanlige modeller:Bosch Rexroth 4WRA-serien, Parker D1FB-serien
Best for:Maskinverktøy, sprøytestøping, generell automatisering

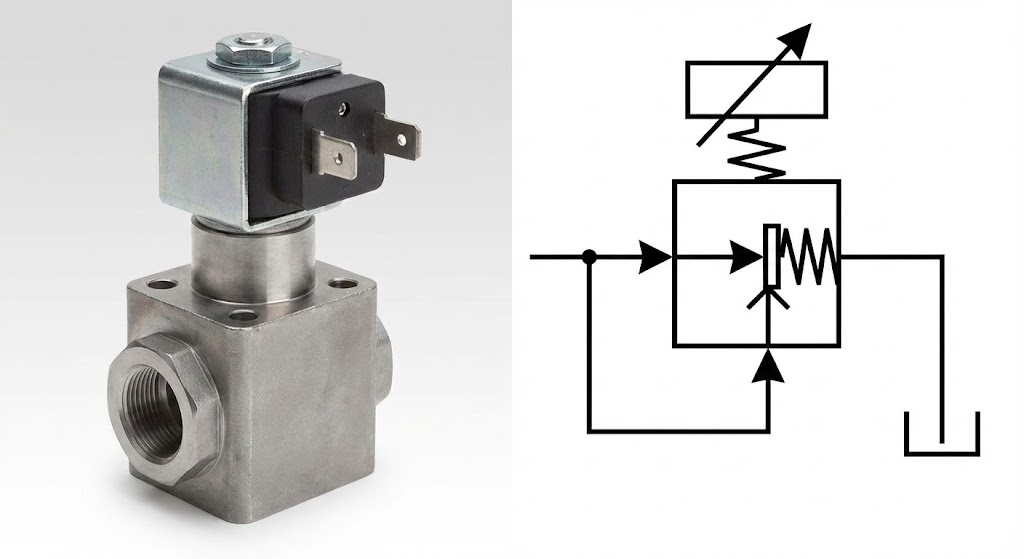

2. Proporsjonal trykkreguleringsventiler
Hva de gjør:Oppretthold nøyaktig systemtrykk uavhengig av strømningskrav
Tenk på det som:En smart vanntrykkregulator som holder dusjtrykket perfekt selv når noen slår på oppvaskmaskinen
Typer:Trykkavlastning, trykkreduserende, trykksekvensventiler
Best for:Pressoperasjoner, klemsystemer, trykktesting
3. Proporsjonale strømningskontrollventiler
Hva de gjør:Oppretthold nøyaktige strømningshastigheter uavhengig av trykkendringer
Tenk på det som:Et cruisekontrollsystem for hydraulisk flyt
Inkluderer ofte:Trykkkompensatorer for lastuavhengig styring
Best for:Hastighetskontroll, synkroniserte operasjoner, måleapplikasjoner
Ved konstruksjon: Forstå mekanikken
Direktevirkende proporsjonalventiler
• Elektromagnet beveger hovedspolen direkte
• Enklere konstruksjon, lavere kostnad
• Strømningshastigheter vanligvis opptil 100 GPM
• Trykkklassifiseringer på opptil 3000 PSI
• Perfekt for: Mellomstore applikasjoner med moderate ytelsesbehov
Pilotdrevne proporsjonalventiler
• Liten pilotventil styrer hovedventilens drift
• Høyere strømnings- og trykkegenskaper
• Strømningshastigheter på opptil 500+ GPM
• Trykkklassifiseringer på opptil 5000+ PSI
• Perfekt for: Store industrisystemer og mobilt utstyr
Ytelsesegenskaper som betyr noe: Det tekniske dypdykket
Forstå signal-til-flyt-forholdet
Hjertet til proporsjonal ventilytelse ligger i hvor nøyaktig den konverterer elektriske signaler til hydraulisk utgang. Her er hva nøkkelspesifikasjonene betyr:
Linearitet (±0,5 % til ±3 %)
Tenk deg å tegne en rett linje på millimeterpapir. Linearitet måler hvor nær ventilens faktiske ytelse kommer til den perfekte rette linjen. Bedre linearitet betyr mer forutsigbar kontroll.
Hysterese (±0,5 % til ±5 %)
Dette måler forskjellen i utgang når du nærmer deg samme settpunkt fra forskjellige retninger. Tenk på det som leken i et ratt - mindre hysterese betyr mer presis kontroll.
Repeterbarhet (±0,1 % til ±2 %)
Hvor konsekvent utfører ventilen den samme operasjonen? Dette er som å be en basketballspiller om å gjøre straffekast - bedre repeterbarhet betyr mer pålitelig ytelse.
Responstid (5–100 millisekunder)
Hvor raskt reagerer ventilen på signalendringer? For dynamiske applikasjoner forhindrer raskere respons systemet ustabilitet og forbedrer ytelsen.
Matematikken bak magien: strømningslikninger
Den grunnleggende strømningsligningen for proporsjonalventiler er:
Q = Cd × A × √(2ΔP/ρ)
Hvor:
Q = Strømningshastighet
Cd = Utladningskoeffisient
A = Ventilåpningsområde (kontrollert av spoleposisjon)
ΔP = Trykkforskjell over ventil
ρ = væsketetthet
Denne ligningen viser hvorfor proporsjonalventiler er så effektive: ved nøyaktig å kontrollere området (A), gir de nøyaktig strømningskontroll uavhengig av trykkvariasjoner.
Suksesshistorier fra den virkelige verden: applikasjoner som transformerer industrier
Kasusstudie 1: Sprøytestøpingsrevolusjonen
Utfordringen:En produsent av bildeler slet med inkonsekvent plastinjeksjon, noe som førte til 20 % skrappriser og kundeklager.
Løsningen:Implementering av Moog D941 proporsjonalventiler for injeksjonshastighet og trykkkontroll.
Prosessen:
• Hastighetsfase: Ventil gir rask, kontrollert injeksjon for å fylle 95 % av formen
• Pakk/hold fase: Sømløs overgang til presis trykkkontroll
• Gjenopprettingsfase: Kontrollert skrurotasjon for forberedelse av neste skudd
Kasusstudie 2: Presisjon av mobilt utstyr
Utfordringen:En kranprodusents kunder klaget over rykkende lastbevegelser som forårsaket sikkerhetsproblemer og produktivitetstap.
Løsningen:Danfoss PVG 48 proporsjonalt ventilsystem med elektroniske joysticks.
Transformasjonen:
• Før: Binær ventilkontroll forårsaket brå start/stopp
• Etter: Jevn akselerasjon/retardasjon som samsvarer med brukerinndata
• Avanserte funksjoner: Lastfølende for energieffektivitet, elektronisk kontroll for presis posisjonering
Kasusstudie 3: Stålmøllepresisjon
Utfordringen:Et stålvalseverk trengte presis trykkkontroll for konsistent produkttykkelse (±0,01 mm toleranse).
Løsningen:ATOS DPZO proporsjonale trykkventiler med integrert tilbakekoblingskontroll.
Innovasjonen:
• Sanntids tykkelsesmåling gir tilbakemelding til ventilkontroll
• Automatisk trykkjustering kompenserer for materialvariasjoner
• Kontroll med lukket sløyfe opprettholder konstant kraft til tross for hastighetsendringer
Velge riktig proporsjonalventil: Din valgguide
Trinn 1: Definer systemkravene dine
Sjekkliste for ytelsesspesifikasjoner:
• Maksimalt systemtrykk: _____ PSI
• Nødvendig strømningshastighet: _____ GPM
• Driftstemperaturområde: _____ til _____ °F
• Krav til responstid: _____ millisekunder
• Nøyaktighet nødvendig: ±_____ %
• Styresignaltype: Spenning / Strøm / Digital
Trinn 2: Applikasjonsspesifikke vurderinger
For produksjons-/industriapplikasjoner:
• Vurder ventiler med integrert elektronikk (Bosch Rexroth 4WRA-serien)
• Se etter feltbusskommunikasjonsmuligheter
• Prioriter repeterbarhet og langsiktig stabilitet
For mobilt utstyr:
• Velg ventiler vurdert for vibrasjon og støt (Danfoss PVG-serien)
• Vurder miljømessige forseglingskrav
• Vurder strømforbruket for batteridrevne systemer
For romfart/kritiske applikasjoner:
• Velg ventiler med redundante tilbakemeldingssystemer
• Vurder spesielle materialer for ekstreme temperaturer
• Evaluer feilmoduskarakteristikker
