Har du noen gang sett det hydrauliske utstyret ditt plutselig sakte ned for å krype? Eller la du merke til at trykket i vannsystemet ditt virket rart? Ni av ti ganger er synderen en strømningsreguleringsventil som trenger litt oppmerksomhet. Hvis du har kløt deg i hodet og lurt på hvordan du kan finjustere disse avgjørende komponentene, er du på rett sted.
Strømningskontrollventiler er som volumknappene til væskesystemer - de styrer hvor raskt væske eller gass strømmer gjennom rør. Akkurat som å justere bilens cruisekontroll, kan det å få disse ventilene slås inn på riktig måte bety forskjellen mellom jevn drift og kostbare havarier.
Enten du feilsøker problemer med ventiljustering i hydrauliske systemer, administrerer vannstrøm i industrielle prosesser eller finjusterer pneumatisk utstyr, vil denne komplette guiden lede deg gjennom alt du trenger å vite om justering av strømningsreguleringsventiler på en sikker og effektiv måte.

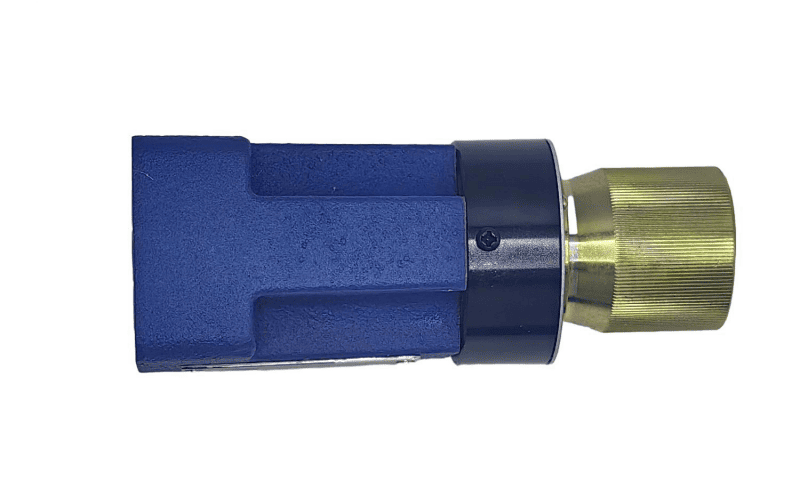

Hva er en strømningskontrollventil?
En strømningskontrollventil er en enhet som kontrollerer hvor mye væske (væske eller gass) som passerer gjennom et rør eller system. Tenk på det som en kran på kjøkkenet ditt – du kan snu den for å la mer eller mindre vann strømme ut. Men strømningskontrollventiler er mye mer presise og brukes i industrielle systemer, maskiner og utstyr.
I følge International Society of Automation (ISA) er strømningskontrollventiler grunnleggende komponenter i industriell prosesskontroll, og fungerer som de siste kontrollelementene som regulerer væskestrømningshastigheter for å opprettholde ønsket systemytelse.[1]
Hvorfor strømningskontrollventiler betyr noe
Disse ventilene er avgjørende fordi de:
- Kontroller hastigheten til hydrauliske sylindre og motorer
- Forhindre systemskader fra for mye trykk
- Spar energi ved å optimalisere strømningshastigheter
- Sørg for jevn drift av maskineri
- Bidra til å opprettholde konsistent ytelse
Når en strømningskontrollventil ikke er riktig justert, kan du legge merke til:
- Utstyret kjører for fort eller for sakte
- Rystende eller grove bevegelser i hydrauliske systemer
- Bortkastet energi og høyere kostnader
- For tidlig slitasje på systemkomponenter

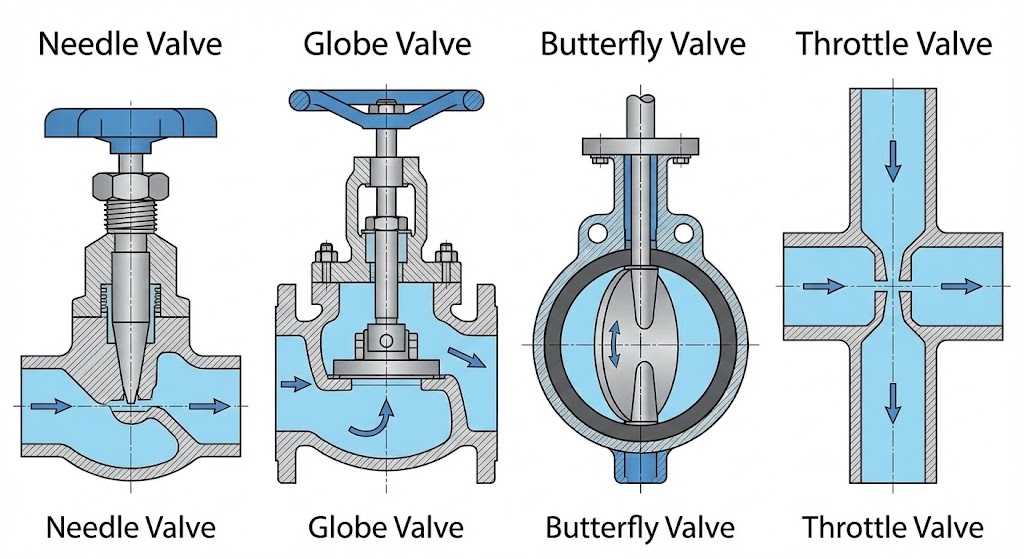

Typer strømningskontrollventiler
Før vi dykker inn i justeringer, la oss se på hovedtypene du vil møte:
Nåleventiler
Disse bruker en spiss nål for å kontrollere strømmen gjennom en liten åpning. De er gode for presis kontroll, men skaper mer trykkfall.
Best for: Finjustering av flyt i små systemer, drivstoffblandinger eller delikate bruksområder.
Klodeventiler
Disse har en skive som beveger seg opp og ned for å kontrollere flyten. De er utmerket for struping (gradvis flytkontroll), men kan være klumpete.
Best for: Vannsystemer, dampapplikasjoner og situasjoner der du trenger god avstengningsevne.
Sommerfuglventiler
Disse bruker en roterende skive for å kontrollere flyten. De er raske å betjene, men mindre presise for finjusteringer.
Best for: Store rørsystemer, hurtigavstengningsapplikasjoner og systemer der plassen er begrenset.
Gassventiler
Enkle ventiler som begrenser strømmen gjennom en justerbar åpning. Vanlig i pneumatiske (luft)systemer.
Best for: Grunnleggende strømningskontroll i luftsystemer og enkle hydrauliske kretser.
Trykkkompenserte vs. ikke-kompenserte ventiler
Dette er et viktig skille som påvirker hvordan du justerer ventilen:
- Slik fungerer de:Strømmen endres når systemtrykket endres
- Fordeler:Enkel, pålitelig og kostnadseffektiv
- Ulemper:Strømning varierer med trykksvingninger
- Best for:Systemer med stabilt trykk
- Slik fungerer de:Oppretthold konstant flyt selv når trykket endres
- Fordeler:Konsekvent ytelse uavhengig av trykkvariasjoner
- Ulemper:Mer komplisert og kostbart
- Best for:Systemer med varierende belastning eller trykk
Forskning publisert i tidsskriftetMaskinerviser at trykkkompenserte strømningskontrollventiler bruker interne kompensatormekanismer for automatisk å justere for trykkvariasjoner, og dermed opprettholde konsistente strømningshastigheter under dynamiske belastningsforhold.[2]
Bransjestandarder og samsvar
Når du justerer strømningsreguleringsventiler, er det viktig å følge etablerte industristandarder. De primære standardorganisasjonene som styrer ventildesign og testing inkluderer:[3][4]
-
ANSI/ISA-standarder:International Society of Automation publiserer ISA-75-serien med standarder, som gir omfattende retningslinjer for reguleringsventildesign, testing og ytelse. Nøkkelstandarder inkluderer:
- ANSI/ISA-75.01.01 (Størrelsesligninger for strømningskapasitet)
- ANSI/ISA-75.05.01 (Kontrollventilterminologi)
- ANSI/ISA-75.11.01 (Iboende flytegenskaper og rekkevidde)
-
ISO-standarder:Den internasjonale organisasjonen for standardisering gir globalt anerkjente standarder som:
- ISO 5208 (trykktesting av industrielle ventiler)
- ISO 6263 (monteringsflater for kompenserte strømningskontrollventiler)
- ISO 6403 (Ventiler som kontrollerer strømnings- og trykktestmetoder)
- API-standarder:American Petroleum Institute etablerer standarder som er spesielt relevante for olje- og gassapplikasjoner, inkludert API 598 for ventilinspeksjon og testprosedyrer.
Disse standardene sikrer sikkerhet, pålitelighet og interoperabilitet på tvers av forskjellige ventilprodusenter og applikasjoner.
Verktøy du trenger
Før du starter noen ventiljustering, samle disse viktige verktøyene:
| Verktøy | Hensikt |
|---|---|
| Flowmåler | Måler faktisk væskestrømningshastighet |
| Trykkmåler | Overvåker systemtrykket |
| Justerbar skiftenøkkel | Gjør ventiljusteringer |
| Låsemuttere eller klips | Sikrer innstillingene dine |
| Sikkerhetsutstyr | Beskytter deg under arbeid |
⚠️ Sikkerhet først: Viktige forholdsregler
Hopp aldri over sikkerhetstrinn! Arbeid med trykksatte systemer kan være farlig. Her er hva du må gjøre:
Før du starter:
- Slå av systemet og slipp alt trykk
- Vent til systemet har kjølt seg ned hvis det har vært varmt
- Bruk vernebriller og hansker
- Ha en kollega i nærheten i nødstilfeller
- Les systemhåndboken for spesifikke sikkerhetsinstruksjoner
Lockout/Tagout-prosedyrer:
- Lås og merk energikilder for å forhindre utilsiktet oppstart
- Kontroller at alt trykk er utløst
- Informer andre arbeidere om vedlikeholdsarbeidet

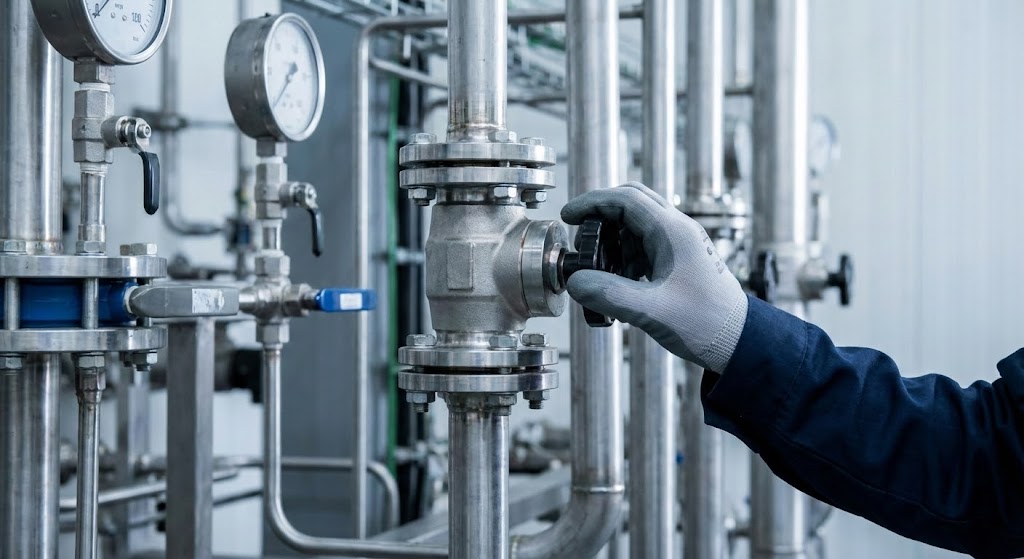

Trinn-for-trinn veiledning for justering av strømningskontrollventiler
Trinn 1: Forbered deg på justering
- Slå av systemet trygt ved å følge de riktige prosedyrene
- Identifiser målstrømningshastigheten fra systemspesifikasjonene
- Sjekk ventilens nåværende posisjon og noter eventuelle eksisterende innstillinger
- Installer strømningsmåler og trykkmålere hvis de ikke allerede er til stede
Overvej dit driftsmiljø
Start med små justeringer – gjør aldri store endringer på en gang.
- Vri sakte på justeringsskruen eller knotten:
- Med klokken (stramming)= Mindre flyt
- Mot klokken (løsner)= Mer flyt
- Gjør bare 1/8 til 1/4 omdreininger om gangen
- Test systemet etter hver liten justering
Trinn 3: Overvåk og finjuster
- Tenn opp systemet og se på strømningsmåleren
- Sammenlign det du ser med det du vil ha – når du målet ditt?
- Gjør små justeringer etter behov - tålmodighet er nøkkelen her
- Hold øye med disse trykkmålerne for å holde deg innenfor sikre grenser
- Gi systemet et minutt til å sette seg etter hver justering - ikke forhast deg!
International Society of Automation publiserer ISA-75-serien med standarder, som gir omfattende retningslinjer for reguleringsventildesign, testing og ytelse. Nøkkelstandarder inkluderer:[5]
Trinn 4: Lås innstillingene dine og dokumenter alt
Når du får den perfekte flyten, er det på tide å sikre den justeringen.
- Bruk låsemuttere eller klips for å forhindre at innstillingen driver
- Test alt under normale arbeidsforhold - ikke bare tomgang
- Skriv ned innstillingene dine - stol på meg, du takker deg selv senere
Hva skal registreres:
- Utgangsposisjon for ventilen (vender fra lukket)
- Endelig strømningshastighet oppnådd
- Systemtrykk under drift
- Dato for justering
- Eventuelle uvanlige observasjoner
Justering av spesifikke ventiltyper
Nåleventiljustering
Nåleventiler krever ekstra forsiktighet fordi de er veldig følsomme:
- Lukk ventilen helt ved å vri med klokken til den sitter tett (ikke stram for mye!)
- Åpne sakte ved å vri mot klokken
- Gjør veldig små justeringer - 1/8 omdreininger eller mindre
- Følg nøye med på strømningsmåleren, siden endringer skjer raskt
For et tips:Hvis du justerer en nåleventil for drivstoffblanding, start magert (mindre drivstoff) og tilsett gradvis mer til du får jevn drift. Dette forhindrer flom og potensielle skader.
Viktig merknad: Etter innledende justering må du kanskje finjustere igjen når systemet kjører under full belastning en stund. Ikke bli overrasket om ting går litt i løpet av de første timene av drift.
Globeventilregulering
Globeventiler er mer tilgivende for justeringer:
- Lukk ventilen helt
- Åpne en hel sving som utgangspunkt
- Juster gradvis til du når ønsket flyt
Disse ventilene takler større justeringer bedre enn nåleventiler.

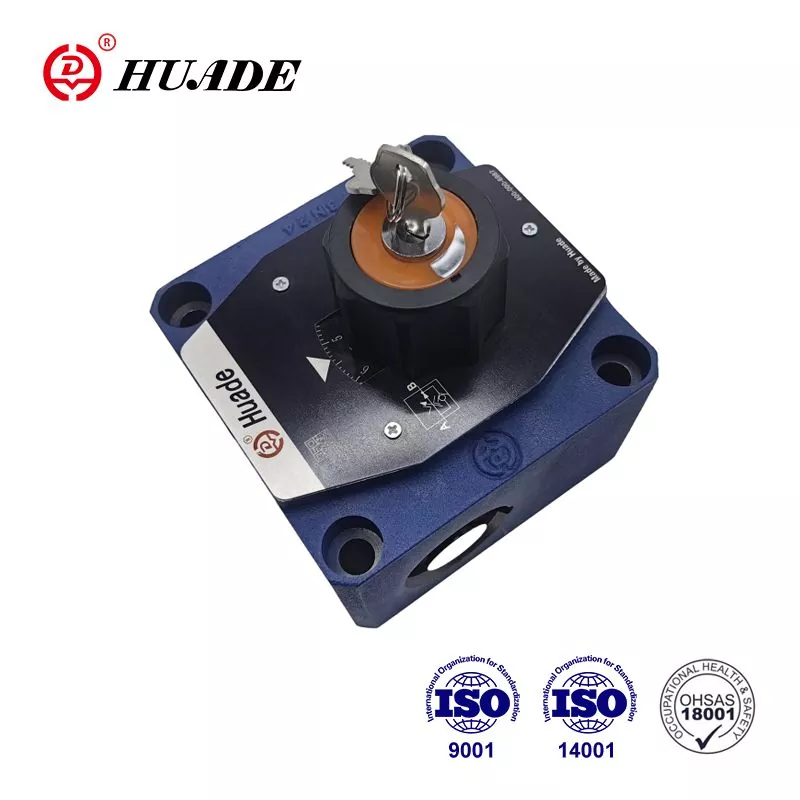

Trykkkompensert ventiljustering
Disse ventilene er lettere å justere fordi de opprettholder jevn flyt:
- Lås opp justeringsmekanismen hvis den har en lås
- Vri på justeringsknappen.
Viktig: Sjekk ventiletiketten. Vanligvis med klokken = Mindre flyt, men noen produsenter er motsatte. - Den interne kompensatoren håndterer trykkvariasjoner automatisk
- Lås innstillingen når du er fornøyd med flyten
Som nevnt i forskning på hydrauliske systemer, bruker trykkkompenserte ventiler kompensasjonsspoler som opprettholder konstant strømning ved automatisk å justere for trykkendringer, med dempemekanismer for å forhindre jakt mellom pumpen og ventilen.[6]
Ikke-kompensert ventiljustering
Disse krever mer oppmerksomhet til systemtrykk:
- Overvåk både strømning og trykk under justeringer
- Bruk produsentens diagrammer for å korrelere innstillinger med strømningshastigheter
- Vær oppmerksom på at trykkendringer vil påvirke flyten din
- Kan trenge etterjustering hvis systemtrykket varierer under drift
Vanlige problemer og løsninger
Mulige årsaker: Smuss, korrosjon eller mangel på smøring
Løsning: Rengjør og smør justeringsmekanismen
Mulige årsaker: Løs justeringsskrue, slitte komponenter, systemtrykkendringer
Løsning: Dobbeltsjekk at alle låsemuttere er stramme, bytt ut slitte deler om nødvendig, vurder å oppgradere til trykkkompenserte ventiler for ustabile systemer
Mulige årsaker: Kavitasjon, turbulent strømning, ventil underdimensjonert
Løsning: Sjekk om ventilen er riktig dimensjonert for bruken din, reduser trykkfallet eller installer anti-kavitasjonstrim
Mulige årsaker: Slitte tetninger, skadet ventilhus
Løsning: Bytt ut tetninger eller hele ventilen hvis huset er skadet
Mulige årsaker: Tette passasjer, slitte indre deler
Løsning: Rengjør ventilen innvendig, skift ut slitte komponenter

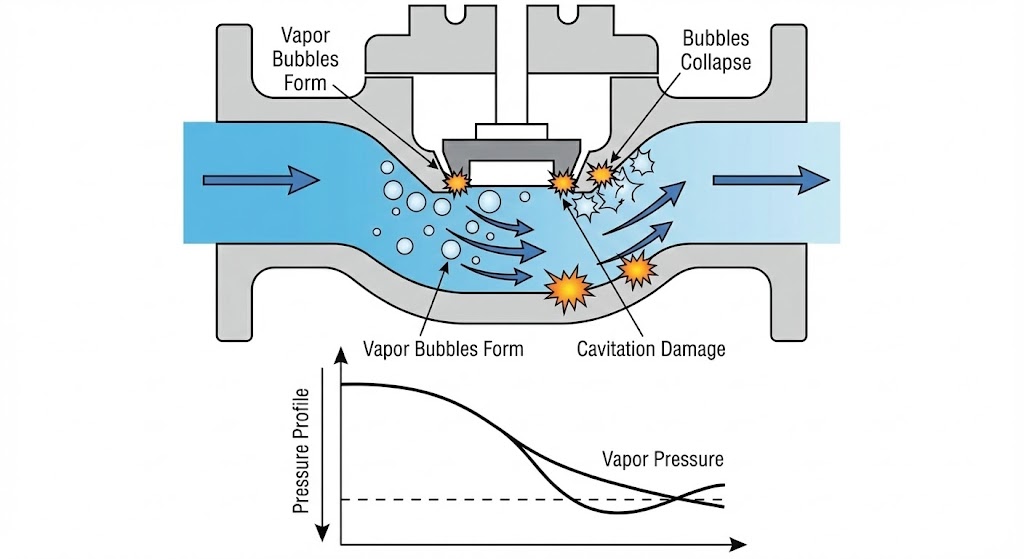

Forstå kavitasjon i kontrollventiler
Kavitasjon er et av de mest ødeleggende fenomenene som påvirker kontrollventiler. Det oppstår når det lokale trykket i ventilen faller under væskens damptrykk, noe som får dampbobler til å dannes. Når disse boblene deretter kollapser i områder med høyere trykk, skaper de sjokkbølger som kan forårsake alvorlig skade på ventilens indre.[7]
I følge forskning utført av Emerson er kavitasjon preget av fire primære negative effekter: høye støynivåer (ofte over 110 dB), overdreven vibrasjon, materiell skade gjennom gropdannelse og forringelse av strømningskontrolleffektiviteten.[8]Skaden vises vanligvis som en ru, slagglignende overflate på ventilkomponenter.
Forebyggingsstrategier
Kavitasjonsforebygging er avgjørende for ventilens levetid. Bransjeeksperter anbefaler flere tilnærminger:[9][10]
- Riktig ventilstørrelse:Sørg for at ventilen er riktig dimensjonert for applikasjonen for å unngå for store trykkfall
- Staging av trykkfall:Finjuster flytkontroll for å oppnå jevne, jevne hastigheter som samsvarer med dine prosesskrav
- Anti-kavitasjonstrim:Installer spesialisert trim med flere strømningsbaner som øker kavitasjonskoeffisienten (Xfz)
- Systemdesign:Plasser ventiler i lavere høyder eller i kjøligere områder for å øke nedstrømstrykket
- Materialvalg:Bruk herdede materialer for ventilkomponenter utsatt for kavitasjon
International Electrotechnical Commission-standarden IEC 60534-8-4 gir detaljerte metoder for å forutsi kavitasjon og støygenerering i kontrollventiler.[11]
Faktorer som påvirker ventilytelsen
Bruk herdede materialer for ventilkomponenter utsatt for kavitasjon
-
Væskeegenskaper:Tykke væsker (høy viskositet) strømmer langsommere enn tynne væsker; temperaturendringer påvirker væsketykkelsen; etsende væsker kan kreve spesielle ventilmaterialer.
Forskning indikerer at ventilparametere som kjernediameter, fjærstivhet og dempehullsdiameter påvirker strømningsdynamikken betydelig.[12] - Systemdesign:Rørstørrelse og layout påvirker trykkfallet; riktig ventilstørrelse er avgjørende for god kontroll; støtte og justering forhindrer mekanisk påkjenning.
- Driftsbetingelser:Trykksvingninger påvirker ikke-kompenserte ventiler mer; ekstreme temperaturer kan skade ventilkomponenter; forurensning i væsken kan tette ventilpassasjer.
Vedlikeholdstips for optimal ytelse
Vanlige vedlikeholdsoppgaver:
- Rengjør ventilen og området rundt månedlig
- Se etter lekkasjer under rutinemessige inspeksjoner
- Smør bevegelige deler i henhold til produsentens anbefalinger
- Bytt filtre for å holde væsken ren
- Kalibrer strømningsinnstillinger årlig eller som spesifisert
Tegn på at ventilen din trenger oppmerksomhet:
- Vanskeligheter med å gjøre justeringer
- Inkonsekvente strømningshastigheter
- Uvanlige lyder under drift
- Synlige lekkasjer eller korrosjon
- Uregelmessig systematferd
Real-World Application Scenarios
Produksjonsutstyr
Problemet:CNC-maskinens hydrauliske matehastighet er inkonsekvent, noe som forårsaker dårlig overflatefinish
Løsningen:Juster strømningskontrollventilen for å opprettholde jevne skjærehastigheter, forbedre produktkvaliteten og verktøyets levetid
VVS-systemer
Problemet:Noen rom er for varme mens andre fryser
Løsningen:Balanser vannstrømmen gjennom varme-/kjølekretser ved å justere sonereguleringsventiler
Hydrauliske heiser og presser
Problemet:Rystende bevegelse eller langsom drift som påvirker produktiviteten
Løsningen:Finjuster flytkontroll for å oppnå jevne, jevne hastigheter som samsvarer med dine prosesskrav
Mens mange ventiljusteringer kan gjøres av operatører, ring en profesjonell når: Ventilen er en del av et kritisk sikkerhetssystem, du er usikker på riktige prosedyrer, systemet bruker farlige væsker, flere ventiler trenger koordinerte justeringer, eller du støter på uventede problemer under justeringen.
Konklusjon
Å justere strømningsreguleringsventiler riktig er en ferdighet som forbedres med trening. Start med små justeringer, prioriter sikkerhet, og ikke forhast prosessen. Husk at hvert system er forskjellig, så det som fungerer for en applikasjon kan trenge modifikasjon for en annen.
Nøkkelen til suksess er å forstå din spesifikke ventiltype, følge riktige sikkerhetsprosedyrer og industristandarder, og foreta gradvise justeringer mens du overvåker systemytelsen. Med tålmodighet og oppmerksomhet på detaljer vil du kunne optimere systemets ytelse og forlenge levetiden til utstyret ditt.
Hold denne veiledningen tilgjengelig for referanse, og ikke nøl med å konsultere systemets manual eller kontakte en profesjonell når du er usikker på noen prosedyre. Riktig ventiljustering er en investering i systemets pålitelighet og effektivitet.
Hurtigreferansesjekkliste
Før start:
- Kontroller at alt trykk er utløst
- ☑ Sikkerhetsutstyr på
- ☑ Verktøy samlet
- ☑ Målstrømningshastighet identifisert
Under justering:
- ☑ Kun små inkrementelle endringer
- ☑ Overvåk strømning og trykk
- ☑ La systemet stabilisere seg
- ☑ Opptaksinnstillinger
Etter justering:
- ☑ Innstillinger låst på plass
- ☑ System testet under normale forhold
- Metode 1: Meter-In Control
- ☑ Vedlikehold er planlagt
Husk: Når du er i tvil, rådfør deg med en erfaren tekniker eller ventilprodusenten for veiledning som er spesifikk for ditt system. Se alltid til gjeldende ANSI-, ISA- og ISO-standarder for din spesifikke ventiltype og applikasjon.
Referanser
- International Society of Automation (ISA). ISA 75.05.01-2016: Kontrollventilterminologi.
- Undersøkelse av de dynamiske egenskapene til en ny høytrykks vannhydraulisk strømningskontrollventil. Maskiner, 2024.
- Ventilstandarder - American National Standards Institute (ANSI), International Organization for Standardization (ISO) og International Society of Automation (ISA).
- ISA-75-serien med standarder for kontrollventiler. International Society of Automation.
- Digitale hydrauliske ventiler: Fremskritt innen forskning, Helion, 2024,
- Hydraulisk strømningskontrollventil med avlastning - instruksjonshåndbok. Delavan Fluid Power.
- Kavitasjon i reguleringsventiler - Teknisk oversikt. CLA-VAL, 2020.
- Kavitasjon i kontrollventiler. Emerson Automation Solutions.
- Kavitasjon av kontrollventil og støyforebygging. Valin Corporation.
- Hvordan forhindre kavitasjon i sommerfuglkontrollventiler. ISA Blog, Hans D. Baumann, Ph.D., PE, 2021.
- Baumann, H.D. & Monsen, J.F. "Stopp kavitasjon fra å ødelegge kontrollventiltrimmene dine." Valve World Magazine, 2018. Referanse til IEC Standard 60534-8-4.
- Strukturforbedring og parameteroptimalisering av mikrostrømningsreguleringsventil. Vitenskapelige rapporter, 2023.
