Pneumatisk strømningskontrollventilguide

2025-12-18

Når en pneumatisk sylinder beveger seg for fort eller sliter med stick-slip-bevegelse, ligger løsningen vanligvis i riktig valg av strømningskontrollventil og installasjon. En pneumatisk strømningskontrollventil regulerer trykkluftstrømmen for å kontrollere aktuatorhastigheten, noe som gjør den avgjørende for ethvert automatisert system som krever presis bevegelsestiming. I motsetning til sine hydrauliske motstykker, må disse ventilene håndtere komprimerbar væskedynamikk der trykkforhold og soniske strømningsforhold fundamentalt endrer kontrollegenskapene.

Hvordan pneumatiske strømningskontrollventiler fungerer

How Pneumatic Flow Control Valves Work
Den grunnleggende funksjonen innebærer å lage en variabel restriksjon i luftveien. Når komprimert luft passerer gjennom den innsnevrede åpningen, konverteres trykkenergi til kinetisk energi, og produserer et trykkfall som reduserer strømningshastigheten nedstrøms. Men komprimert luft oppfører seg annerledes enn inkompressible væsker, og introduserer kompleksiteter som påvirker kontrollstabiliteten.

Komprimerbare strømningsegenskaper

Når luft strømmer gjennom en restriksjon, bestemmer forholdet mellom oppstrømstrykk ($P_1$) og nedstrømstrykk ($P_2$) strømningsregimet. Ved moderate trykkfall øker strømmen proporsjonalt med trykkforskjellen. Når imidlertid trykkforholdet $P_2/P_1$ faller under en kritisk verdi (typisk rundt 0,528 for luft), når strømningshastigheten ved strupen lokal lydhastighet. Denne tilstanden, kalt choked flow eller sonic flow, representerer en grunnleggende grense.

Ved strupet strømning øker ikke lenger massestrømningshastigheten ved å redusere nedstrømstrykket ytterligere. Strømmen har effektivt "maksimert" med lydhastigheten gjennom den åpningsstørrelsen. Dette fysiske fenomenet gir iboende stabilitet i pneumatiske systemer.

ISO 6358 Flow Rating Standard

Tradisjonelle hydrauliske CV-verdier kommer til kort for pneumatiske applikasjoner fordi de er basert på inkompressibel vannstrøm. ISO 6358-standarden adresserer dette med to parametere:

  • Sonisk konduktans (C):Maksimal strømningskapasitet under strupede forhold, uttrykt i dm³/(s·bar).
  • Kritisk trykkforhold (b):Overgangspunktet mellom subsonisk og sonisk strømning (typisk 0,2 til 0,5).

Strømningsligningene basert på disse parameterne er:

For strupet flyt når $P_2/P_1 \le b$:

$$ Q = C \cdot P_1 \cdot K_t $$

For subsonisk flyt når $P_2/P_1 > b$:

$$ Q = C \cdot P_1 \cdot K_t \cdot \sqrt{1 - \left(\frac{\frac{P_2}{P_1} - b}{1 - b}\right)^2} $$

Hvor $K_t$ er temperaturkorreksjonsfaktoren.

Innvendig konstruksjon og komponenter

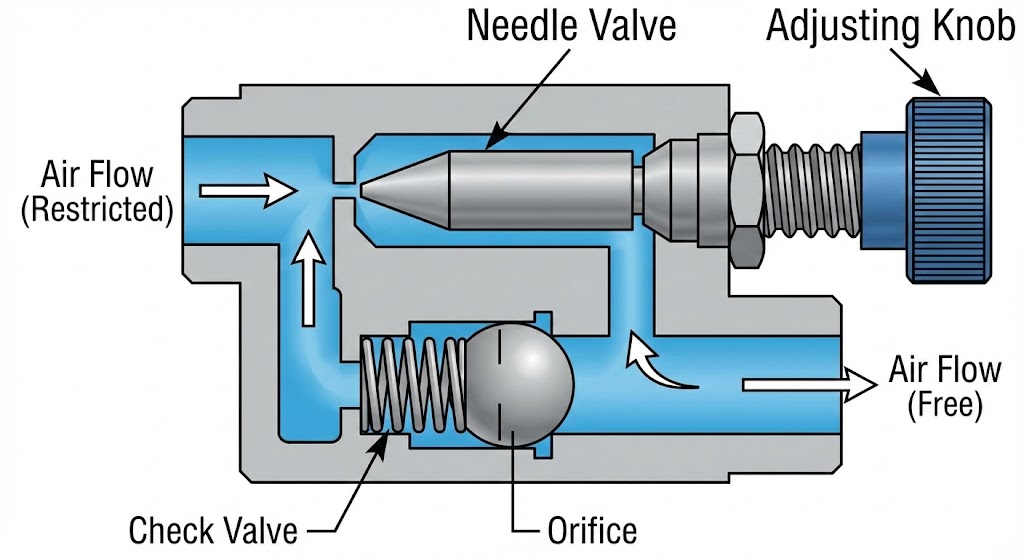

Pneumatic Flow Control Valve Internal Construction and Components
En typisk hastighetsregulator kombinerer to funksjoner i ett kompakt hus: struping og retningskontrollventil.

Materialer til ventilhus:Valget avhenger av miljøet. Messing med fornikling dekker generelle fabrikkbehov, mens anodisert aluminium reduserer vekten. Rustfritt stål (304/316) er avgjørende for nedvaskingsområder, og ingeniørplast (PBT) tilbyr kostnadseffektive lettvektsløsninger.

Nåleventildesign:Design av høy kvalitet bruker gjenger med fin stigning (10-15 rotasjoner) for presis kontroll i området 10-50 mm/s. Avsmalningsvinkelen påvirker den karakteristiske kurven – lineære avsmalninger gir proporsjonale endringer, mens like prosentvise avsmalninger gir finere kontroll ved lave åpninger.

Kontroller ventilkonfigurasjon:Den integrerte tilbakeslagsventilen tillater fri flyt i revers. Leppetetningstyper er kompakte, men kan lekke ved lavt trykk; kule- eller tallerkentyper gir tettere avstengning, men krever mer plass.

Meter-In vs Meter-Out kontrollstrategier

Installasjonsposisjonen påvirker systemets oppførsel fundamentalt. Denne forskjellen forårsaker flere feltproblemer enn noe annet aspekt ved pneumatisk strømningskontroll.

Måler-ut-kontroll (eksosbegrensning)

I denne konfigurasjonen tillater tilbakeslagsventilen fri strøm inn i sylinderen mens nålen begrenser eksosluften som forlater det motsatte kammeret. Arbeidsprinsippet skaper en trykkpute. Når stempelet beveger seg, skaper avtrekksluft mottrykk, forbedrer stivheten og forhindrer stick-slip.

Måler-inn-kontroll (forsyningsbegrensning)

Her begrenser nålen innkommende luft mens eksosen ventilerer fritt. Dette fører ofte til ustabil bevegelse ("rykk") fordi trykket i tilførselskammeret synker når volumet øker, noe som får stempelet til å stoppe til trykket gjenoppbygges.

Den industrielle tommelfingerregelen:
"Hvis du er i tvil, mål ut." Måler-ut er standardvalget for dobbeltvirkende sylindre. Måler-inn bør kun reserveres for enkeltvirkende sylindre (fjærretur) eller spesifikke mykstartapplikasjoner.
Sammenligning av kontrollegenskaper
Karakteristisk Måler-ut (eksos) Måler-inn (forsyning)
Bevegelsesglatthet Utmerket (hindrer stick-slip) Dårlig (tilbøyelig til å rykke)
Lasthåndtering God demping for overløpslast Fare for løping med gravitasjonsbelastninger
Hastighetsstabilitet Høy (puteeffekt) Variabel (avhengig av tilbud)
Beste applikasjoner Dobbeltvirkende sylindre Enkeltvirkende sylindre

Ventilvalg og dimensjoneringsprosess

Riktig dimensjonering forhindrer underdimensjonerte ventiler som begrenser aktuatorkraften og overdimensjonerte ventiler som ofrer hastighetskontrolloppløsning.

Start med å beregne nødvendig strømning basert på sylinderspesifikasjoner:

$$ Q = \frac{A \cdot L \cdot 60}{t} $$

Der $A$ er stempelareal (cm²), er $L$ slaglengde (cm), og $t$ er slagtid (sekunder).

Trykkfall:Begrens trykkfallet over ventilen til 0,5-1,0 bar ved nominell strømning. Høyere dråper sløser med energi; ekstremt lave fall indikerer en overdimensjonert ventil med dårlig oppløsning.

Installasjon og feilsøking

Installer strømningsreguleringsventilen så nær sylinderporten som praktisk mulig. Lange slangeløp skaper komprimerbart volum som fungerer som en luftfjær, nedbrytende respons.

Innledende justering:Begynn med nålen 3-4 omdreininger åpen. Hvis stick-slip oppstår, kontroller målerens kontroll. Hvis bevegelsen er for rask, lukk gradvis i trinn på kvart omdreining.

Vanlige feilsøkingsscenarier
Symptom Sannsynlig årsak Løsning
Rystende bevegelse (stick-slip) Måler-inn kontroll på dobbeltvirkende sylinder Konfigurer på nytt for å måle ut
Fartsendringer midt i slaget Tilførselstrykksvingninger Installer dedikert regulator
Ingen hastighetskontroll Forurensning eller knust nål Inspiser filteret; bytt ventil
Sylinderdrift etter stopp Tilbakeslagsventil intern lekkasje Bytt ventil; sjekk forurensning

Vedlikehold og levetid

Pneumatiske strømningskontrollventiler kvalifiserer som komponenter med lite vedlikehold, men regelmessig inspeksjon forhindrer uventede feil.

Levetidsfaktorer

Under normale industrielle forhold med riktig filtrert luft (minimum 40 mikron), leverer kvalitetsventiler5-10 årav levetid.

Livsreduserende faktorer:

  • Forurenset lufttilførsel (halverer forseglingens levetid)
  • Ekstreme temperaturer utover forseglingsklassifiseringer
  • Aggressiv justering som forårsaker gjengeslitasje
  • Kjemisk eksponering (krever rustfritt stål/FKM)

Etter hvert som industrielle systemer utvikler seg, tilpasser pneumatisk strømningskontroll seg ved å inkludere sensorer og nettverkstilkobling. Mens nye elektriske aktuatorer tilbyr presisjon, forblir pneumatikken overlegen for høyhastighets, kortslagsapplikasjoner, eksplosive atmosfærer og nedvaskingsmiljøer der robust overbelastningstoleranse kreves.
